Серия TCD+a
TCD+a
Маслозаправочные пробки
с плоским щупом, технополимер, темп. до 100 °C
Маслозаправочные пробки
Изображения

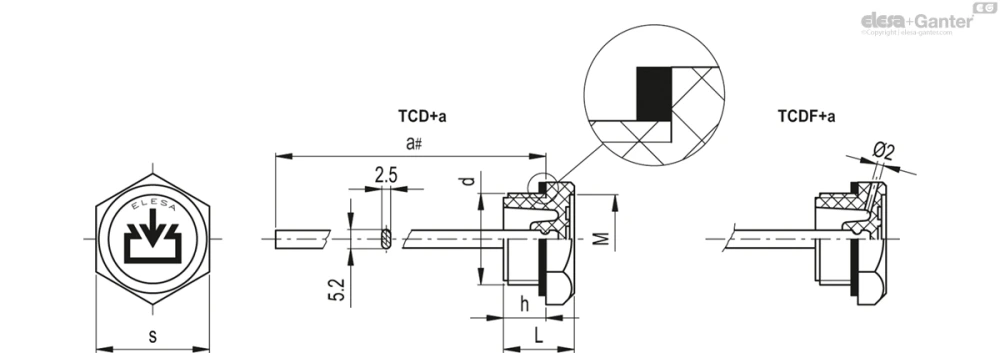

Схемы
TCD+a
Таблица моделей — Маслозаправочные пробки
TCD+a
| Артикул | Описание |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| 59501 | TCD.10x1.5+a | 19 | M10x1.5 | 120 | 9 | 16 | 15 | 4÷5 | 19 | |
| 59503 | TCD.12x1.5+a | 19 | M12x1.5 | 120 | 9 | 16 | 15 | 6÷8 | 18 | |
| 59505 | TCD.14x1.5+a | 19 | M14x1.5 | 120 | 9 | 16 | 15 | 6÷8 | 18 | |
| 59507 | TCD.16x1.5+a | 22 | M16x1.5 | 120 | 9 | 16 | 17 | 8÷10 | 19 | |
| 59509 | TCD.18x1.5+a | 26 | M18x1.5 | 195 | 11 | 18 | 20.5 | 8÷10 | 31 | |
| 59511 | TCD.20x1.5+a | 26 | M20x1.5 | 195 | 11 | 18 | 20.5 | 8÷10 | 31 | |
| 59513 | TCD.22x1.5+a | 32 | M22x1.5 | 195 | 12 | 20 | 25 | 10÷12 | 35 | |
| 59515 | TCD.25x1.5+a | 32 | M25x1.5 | 195 | 12 | 20 | 25 | 10÷12 | 35 | |
| 59517 | TCD.26x1.5+a | 32 | M26x1.5 | 195 | 12 | 20 | 25 | 10÷12 | 35 | |
| 59519 | TCD.35x1.5+a | 38 | M35x1.5 | 195 | 13 | 22 | 31 | 15÷18 | 43 | |
| 59523 | TCD.40x1.5+a | 46 | M40x1.5 | 195 | 14 | 24 | 38 | 15÷18 | 49 | |
| 59531 | TCD.1/8+a | 19 | G1/8 | 120 | 9 | 16 | 15 | 4÷6 | 19 | |
| 59533 | TCD.1/4+a | 19 | G1/4 | 120 | 9 | 16 | 15 | 4÷6 | 18 | |
| 59535 | TCD.3/8+a | 22 | G3/8 | 120 | 9 | 16 | 17 | 8÷10 | 19 | |
| 59537 | TCD.1/2+a | 26 | G1/2 | 195 | 11 | 18 | 20.5 | 8÷10 | 31 | |
| 59539 | TCD.3/4+a | 32 | G3/4 | 195 | 12 | 20 | 25 | 10÷12 | 36 | |
| 59541 | TCD.1+a | 38 | G1 | 195 | 13 | 22 | 31 | 12÷15 | 43 | |
| 59543 | TCD.1¼+a | 46 | G1 1/4 | 195 | 14 | 24 | 38 | 15÷18 | 51 | |
| 59545 | TCD.1½+a | 55 | G1 1/2 | 195 | 15 | 26 | 46 | 15÷18 | 65 |
TCDF+a
| Артикул | Описание |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| 59557 | TCDF.16x1.5+a | 22 | M16x1.5 | 120 | 9 | 16 | 17 | 8÷10 | 19 | |
| 59559 | TCDF.18x1.5+a | 26 | M18x1.5 | 195 | 11 | 18 | 20.5 | 8÷10 | 30 | |
| 59561 | TCDF.20x1.5+a | 26 | M20x1.5 | 195 | 11 | 18 | 20.5 | 8÷10 | 30 | |
| 59563 | TCDF.22x1.5+a | 32 | M22x1.5 | 195 | 12 | 20 | 25 | 10÷12 | 35 | |
| 59565 | TCDF.25x1.5+a | 32 | M25x1.5 | 195 | 12 | 20 | 25 | 10÷12 | 39 | |
| 59567 | TCDF.26x1.5+a | 32 | M26x1.5 | 195 | 12 | 20 | 25 | 10÷12 | 41 | |
| 59569 | TCDF.35x1.5+a | 38 | M35x1.5 | 195 | 13 | 22 | 31 | 15÷18 | 40 | |
| 59573 | TCDF.40x1.5+a | 46 | M40x1.5 | 195 | 14 | 24 | 38 | 15÷18 | 50 | |
| 59585 | TCDF.3/8+a | 22 | G3/8 | 120 | 9 | 16 | 17 | 8÷10 | 20 | |
| 59587 | TCDF.1/2+a | 26 | G1/2 | 195 | 11 | 18 | 20.5 | 8÷10 | 35 | |
| 59589 | TCDF.3/4+a | 32 | G3/4 | 195 | 12 | 20 | 25 | 10÷12 | 8 | |
| 59591 | TCDF.1+a | 38 | G1 | 195 | 13 | 22 | 31 | 12÷15 | 42 | |
| 59595 | TCDF.1¼+a | 46 | G1 1/4 | 195 | 14 | 24 | 38 | 15÷18 | 52 | |
| 59597 | TCDF.1½+a | 55 | G1 1/2 | 195 | 15 | 26 | 46 | 15÷18 | 77 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Уплотнительное кольцо
Синтетический каучук NBR.
Плоский измерительный стержень
Плоская секция, фосфатированная сталь.
По запросу и при достаточном количестве измерительный стержень может поставляться в различных длинах и/или с метками уровня MAX-MIN.
Стандартные исполнения
- TCD+a: без бокового отверстия.
- TCDF+a: с боковым вентиляционным отверстием.
Максимальная постоянная рабочая температура
100°C.
Графический символ “заполнение”
Согласно нормам DIN.
Общая информация
Технические данные
Момент затяжки, указанный в таблице, обеспечивает оптимальную герметичность, поддерживая кольцевое уплотнение в правильном положении.
Аксессуары по запросу
Аксессуары
Маслозаправочные пробки TCD+a подходят для установки алюминиевых пластин с типом графических символов MH.-.
