Серия TCD.
TCD.
Маслозаправочные пробки
Технополимер
Маслозаправочные пробки
Изображения

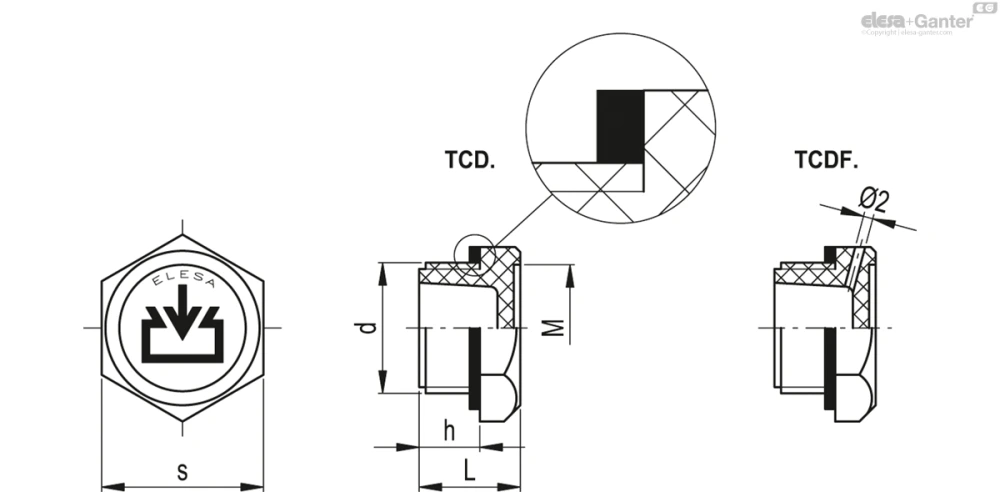

Схемы
TCD.
Таблица моделей — Маслозаправочные пробки
TCD.
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 58551 | TCD.10x1.5 | M10x1.5 | 9 | 19 | 16 | 15 | 4÷5 | 4 | |
| 58553 | TCD.12x1.5 | M12x1.5 | 9 | 19 | 16 | 15 | 6÷8 | 5 | |
| 58555 | TCD.14x1.5 | M14x1.5 | 9 | 19 | 16 | 15 | 6÷8 | 5 | |
| 58557 | TCD.16x1.5 | M16x1.5 | 9 | 22 | 16 | 17 | 8÷10 | 6 | |
| 58559 | TCD.18x1.5 | M18x1.5 | 11 | 26 | 18 | 20.5 | 8÷10 | 8 | |
| 58561 | TCD.20x1.5 | M20x1.5 | 11 | 26 | 18 | 20.5 | 8÷10 | 9 | |
| 58563 | TCD.22x1.5 | M22x1.5 | 12 | 32 | 20 | 25 | 10÷12 | 14 | |
| 58565 | TCD.25x1.5 | M25x1.5 | 12 | 32 | 20 | 25 | 10÷12 | 14 | |
| 58569 | TCD.26x1.5 | M26x1.5 | 12 | 32 | 20 | 25 | 10÷12 | 15 | |
| 58567 | TCD.35x1.5 | M35x1.5 | 13 | 38 | 22 | 31 | 15÷18 | 21 | |
| 58571 | TCD.40x1.5 | M40x1.5 | 14 | 46 | 24 | 38 | 15÷18 | 27 | |
| 58591 | TCD.1/8 | G 1/8 | 9 | 19 | 16 | 15 | 4÷6 | 4 | |
| 58601 | TCD.1/4 | G 1/4 | 9 | 19 | 16 | 15 | 4÷6 | 5 | |
| 58611 | TCD.3/8 | G 3/8 | 9 | 22 | 16 | 17 | 8÷10 | 6 | |
| 58621 | TCD.1/2 | G 1/2 | 11 | 26 | 18 | 20.5 | 8÷10 | 9 | |
| 58631 | TCD.3/4 | G 3/4 | 12 | 32 | 20 | 25 | 10÷12 | 15 | |
| 58641 | TCD.1 | G 1 | 13 | 38 | 22 | 31 | 12÷15 | 21 | |
| 58643 | TCD.1¼ | G1 1/4 | 14 | 46 | 24 | 38 | 15÷18 | 29 | |
| 58645 | TCD.1½ | G1 1/2 | 15 | 55 | 26 | 46 | 15÷18 | 41 |
TCDF.
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 58651 | TCDF.10x1.5 | M10x1.5 | 9 | 19 | 16 | 15 | 4÷5 | 4 | |
| 58653 | TCDF.12x1.5 | M12x1.5 | 9 | 19 | 16 | 15 | 6÷8 | 5 | |
| 58655 | TCDF.14x1.5 | M14x1.5 | 9 | 19 | 16 | 15 | 6÷8 | 5 | |
| 58657 | TCDF.16x1.5 | M16x1.5 | 9 | 22 | 16 | 17 | 8÷10 | 6 | |
| 58659 | TCDF.18x1.5 | M18x1.5 | 11 | 26 | 18 | 20.5 | 8÷10 | 8 | |
| 58661 | TCDF.20x1.5 | M20x1.5 | 11 | 26 | 18 | 20.5 | 8÷10 | 9 | |
| 58663 | TCDF.22x1.5 | M22x1.5 | 12 | 32 | 20 | 25 | 10÷12 | 14 | |
| 58665 | TCDF.25x1.5 | M25x1.5 | 12 | 32 | 20 | 25 | 10÷12 | 12 | |
| 58681 | TCDF.26x1.5 | M26x1.5 | 12 | 32 | 20 | 25 | 10÷12 | 14 | |
| 58667 | TCDF.35x1.5 | M35x1.5 | 13 | 38 | 22 | 31 | 15÷18 | 21 | |
| 58683 | TCDF.40x1.5 | M40x1.5 | 14 | 46 | 24 | 38 | 15÷18 | 27 | |
| 58669 | TCDF.1/8 | G 1/8 | 9 | 19 | 16 | 15 | 4÷6 | 4 | |
| 58671 | TCDF.1/4 | G 1/4 | 9 | 19 | 16 | 15 | 4÷6 | 4 | |
| 58673 | TCDF.3/8 | G 3/8 | 9 | 22 | 16 | 17 | 8÷10 | 6 | |
| 58675 | TCDF.1/2 | G 1/2 | 11 | 26 | 18 | 20.5 | 8÷10 | 9 | |
| 58677 | TCDF.3/4 | G 3/4 | 12 | 32 | 20 | 25 | 10÷12 | 15 | |
| 58679 | TCDF.1 | G 1 | 13 | 38 | 22 | 31 | 12÷15 | 20 | |
| 58685 | TCDF.1¼ | G1 1/4 | 14 | 46 | 24 | 38 | 15÷18 | 29 | |
| 58687 | TCDF.1½ | G1 1/2 | 15 | 55 | 26 | 46 | 15÷18 | 43 |
Основные характеристики
Материал
Технополимер на основе полиамида (ПА), армированный стекловолокном, чёрный цвет, матовая отделка.
Кольцевое уплотнение
Синтетический каучук NBR.
Стандартные исполнения
- TCD.: без бокового отверстия.
- TCDF.: с боковым вентиляционным отверстием.
Максимальная постоянная рабочая температура
100°C.
Графический символ "заполнение"
Согласно нормам DIN.
Общая информация
Технические данные
Момент затяжки, указанный в таблице, обеспечивает оптимальную герметичность, поддерживая кольцевое уплотнение в правильном положении.
Аксессуары по отдельному заказу
Аксессуары
Маслозаправочные пробки TCD. подходят для монтажа алюминиевых пластин с типом графических символов MH..
