Винты с шестигранной головкой

Технополимер

Таблица (PDF)

SRD.933

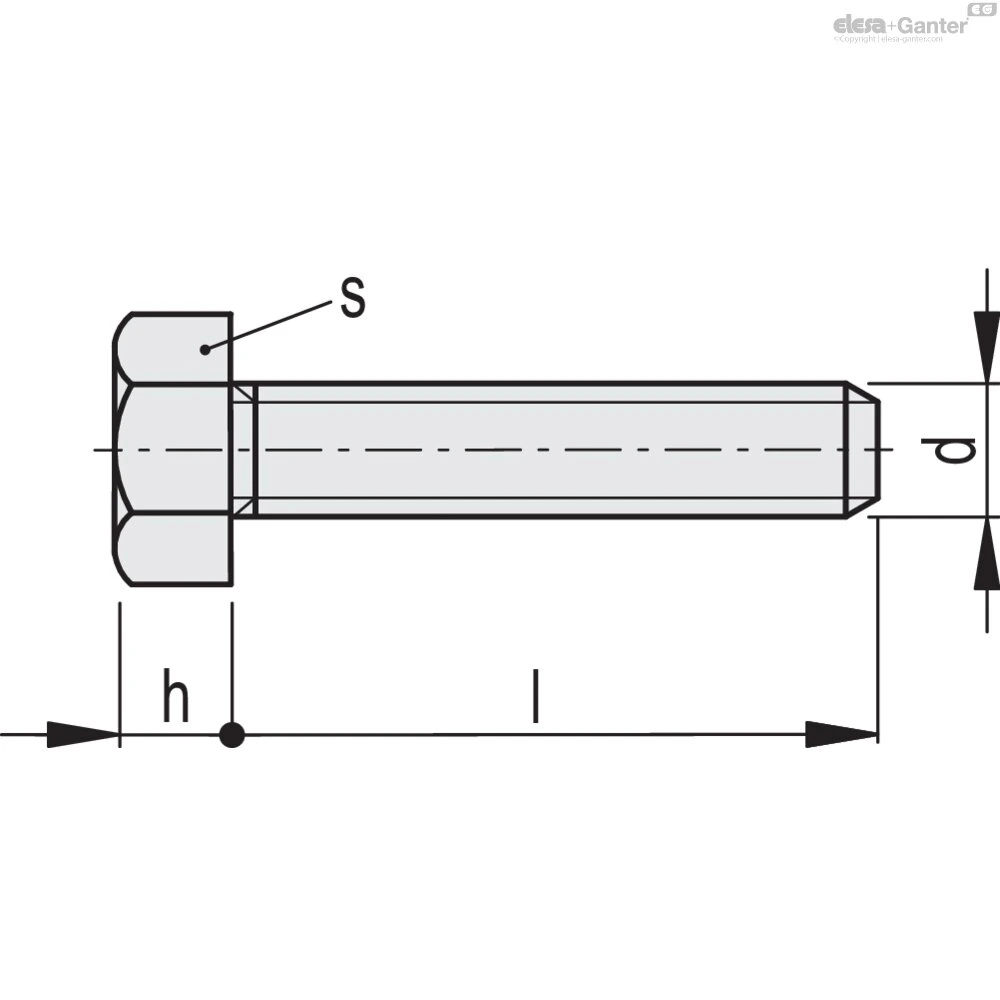

Таблица моделей — Винты с шестигранной головкой

Артикул	Описание	d	l	s	h	Max. tightening torque[Nm]	Вес (г)
505101	SRD.933-M4X10-TP-N	M4	10	4	3	0.15	1
505102	SRD.933-M4X16-TP-N	M4	16	4	3	0.15	1
505103	SRD.933-M4X20-TP-N	M4	20	4	3	0.15	1
505104	SRD.933-M4X25-TP-N	M4	25	4	3	0.15	1
505111	SRD.933-M5X16-TP-N	M5	16	5.5	3.5	0.25	1
505112	SRD.933-M5X20-TP-N	M5	20	5.5	3.5	0.25	1.5
505113	SRD.933-M5X25-TP-N	M5	25	5.5	3.5	0.25	1.5
505114	SRD.933-M5X30-TP-N	M5	30	5.5	3.5	0.25	2
505115	SRD.933-M5X40-TP-N	M5	40	5.5	3.5	0.25	2.5
505116	SRD.933-M5X50-TP-N	M5	50	5.5	3.5	0.25	1
505121	SRD.933-M6X16-TP-N	M6	16	10	4	0.5	1.5
505122	SRD.933-M6X20-TP-N	M6	20	10	4	0.5	1.5
505123	SRD.933-M6X25-TP-N	M6	25	10	4	0.5	2
505124	SRD.933-M6X30-TP-N	M6	30	10	4	0.5	2
505125	SRD.933-M6X40-TP-N	M6	40	10	4	0.5	3
505126	SRD.933-M6X50-TP-N	M6	50	10	4	0.5	3.5
505131	SRD.933-M8X20-TP-N	M8	20	13	5.5	1.9	2
505132	SRD.933-M8X25-TP-N	M8	25	13	5.5	1.9	2
505133	SRD.933-M8X30-TP-N	M8	30	13	5.5	1.9	2.5
505134	SRD.933-M8X40-TP-N	M8	40	13	5.5	1.9	3
505135	SRD.933-M8X50-TP-N	M8	50	13	5.5	1.9	3.5
505141	SRD.933-M10X20-TP-N	M10	20	17	6.5	3	3
505142	SRD.933-M10X25-TP-N	M10	25	17	6.5	3	4
505143	SRD.933-M10X30-TP-N	M10	30	17	6.5	3	4.5
505144	SRD.933-M10X40-TP-N	M10	40	17	6.5	3	4.5
505145	SRD.933-M10X50-TP-N	M10	50	17	6.5	3	5
505146	SRD.933-M10X60-TP-N	M10	60	17	6.5	3	5.5
505151	SRD.933-M12X20-TP-N	M12	20	19	7.5	4.7	4
505152	SRD.933-M12X30-TP-N	M12	30	19	7.5	4.7	5.5
505153	SRD.933-M12X40-TP-N	M12	40	19	7.5	4.7	6
505154	SRD.933-M12X50-TP-N	M12	50	19	7.5	4.7	7
505155	SRD.933-M12X60-TP-N	M12	60	19	7.5	4.7	8
505156	SRD.933-M12X80-TP-N	M12	80	19	7.5	4.7	8.5
505161	SRD.933-M16X20-TP-N	M16	20	24	10	9.5	9
505162	SRD.933-M16X30-TP-N	M16	30	24	10	9.5	11
505163	SRD.933-M16X40-TP-N	M16	40	24	10	9.5	16
505164	SRD.933-M16X50-TP-N	M16	50	24	10	9.5	19
505165	SRD.933-M16X60-TP-N	M16	60	24	10	9.5	22
505166	SRD.933-M16X80-TP-N	M16	80	24	10	9.5	28
505167	SRD.933-M16X100-TP-N	M16	100	24	10	9.5	34

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), натуральный цвет.

Общая информация

Особенности и области применения

Винт по форме и размеру аналогичен винту, указанному в стандарте DIN 933 или ISO 4017.

Он изготовлен полностью из изоляционного материала, устойчивого к коррозии и химическим веществам. Он подходит для применения в промышленности, авиации и электронике, а также во всех случаях, когда требуется уменьшение массы.

Изделие прошло испытания на механические и размерные характеристики. Незначительные цветовые вариации являются совершенно нормальными и не влияют на качество изделия.
