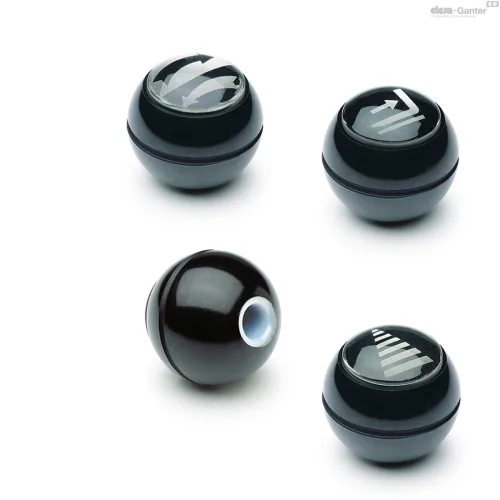

Сферические ручки

Дюропласт, с линзой

Сферические ручки

Таблица (PDF)

SH.N

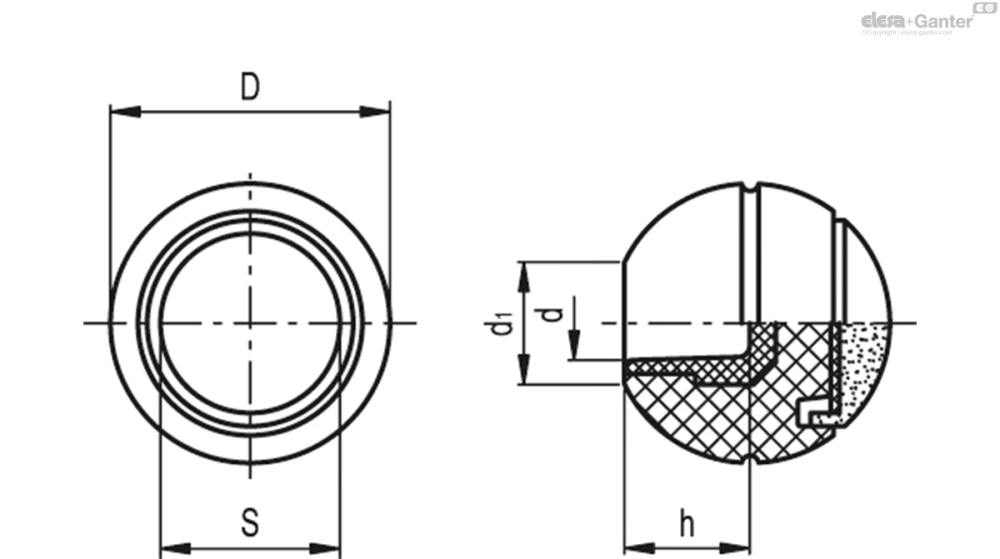

Таблица моделей — Сферические ручки

Артикул	Описание	D	d	S	d₁	h	Вес (г)
55001	SH.35 N-8	35	8	20	15	14	26
55011	SH.35 N-10	35	10	20	15	18	25
55101	SH.40 N-10	40	10	25	18	18	40
55111	SH.40 N-12	40	12	25	18	21	38
55201	SH.45 N-12	45	12	25	21	21	59
55211	SH.45 N-14	45	14	25	21	24	57

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Дюропласт на основе фенольного полимера (ФП), чёрный цвет, глянцевая отделка с экваториальной бороздкой.

Увеличительные линзы

Технополимер на основе прозрачного полиамида (PA-T). Сборка с прессовой посадкой. Улучшают видимость этикеток.

Стандартное исполнение

Технополимер на основе полиамида (ПА), армированный стекловолокном, втулка с автоматической блокировкой, глухое отверстие без резьбы.

Упругое соединение, сборка с прессовой посадкой на балки из тянутого материала с допуском h9, не подвержено воздействию вибраций и препятствует соскальзыванию ручки (см. Технические данные).

Аксессуары по отдельному заказу

Самоклеящиеся этикетки MA. со стандартными знаками и символами заказываются отдельно.

Инструкции по монтажу

Установите ручку SH.N без линзы, на слегка скошенный торец вала и надавите (насколько возможно) рукой или с помощью небольшого пресса. Также можно плотно установить ручку на место, слегка постукивая по ней пластиковым или деревянным молотком. В этом случае мы настоятельно рекомендуем накрыть ручку тканью или другим мягким материалом для предотвращения возникновения каких-либо повреждений поверхности.
Прикрепите самоклеящуюся этикетку (с печатью на клейкой стороне) на внутреннюю поверхность увеличительной линзы, приглаживая с центра к краям во избежание возникновения воздушных пузырей. Установите увеличительную линзу в углубление на лицевой поверхности ручки, осторожно постукивая деревянным или пластиковым молотком, пока она твёрдо не встанет на месте. Таким образом этикетка будет защищена водонепроницаемой увеличительной линзой.
