Конические ручки

Дюропласт

Конические ручки

Таблица (PDF)

P.390

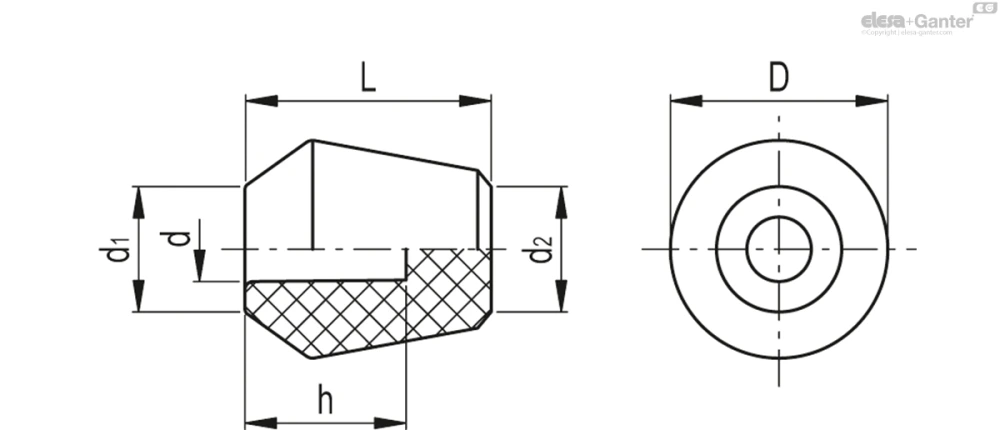

Таблица моделей — Конические ручки

Артикул	Описание	D	L	d	d₁	d₂	h	Вес (г)
47011	P.390/25-8	25	28	8	15	16	13	12
47111	P.390/30-10	30	34	10	18	19	18	21
47211	P.390/35-12	35	39	12	20	22	20	33
47311	P.390/40-14	40	45	14	23	25	24	47

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Дюропласт на основе фенольного полимера (ФП), чёрный цвет, глянцевая отделка.

Стандартное исполнение

Глухое отверстие без резьбы.

Упругое соединение, сборка с прессовой посадкой на балки из тянутого материала с допуском h9, не подвержено воздействию вибраций и препятствует соскальзыванию ручки (см. Технические данные).

Инструкции по использованию

Инструкции по монтажу

Установите ручку P.390 на слегка скошенный торец вала и надавите (насколько возможно) рукой или с помощью небольшого пресса. Также можно плотно установить ручку на место, слегка постукивая по ней пластиковым или деревянным молотком. В этом случае мы настоятельно рекомендуем накрыть ручку тканью или другим мягким материалом для предотвращения возникновения каких-либо повреждений поверхности.
