Серия NDX.T

NDX.T

Круглые колпачки для труб

Технополимер

Круглые колпачки для труб

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Изображения

NDX.T — Круглые колпачки для труб

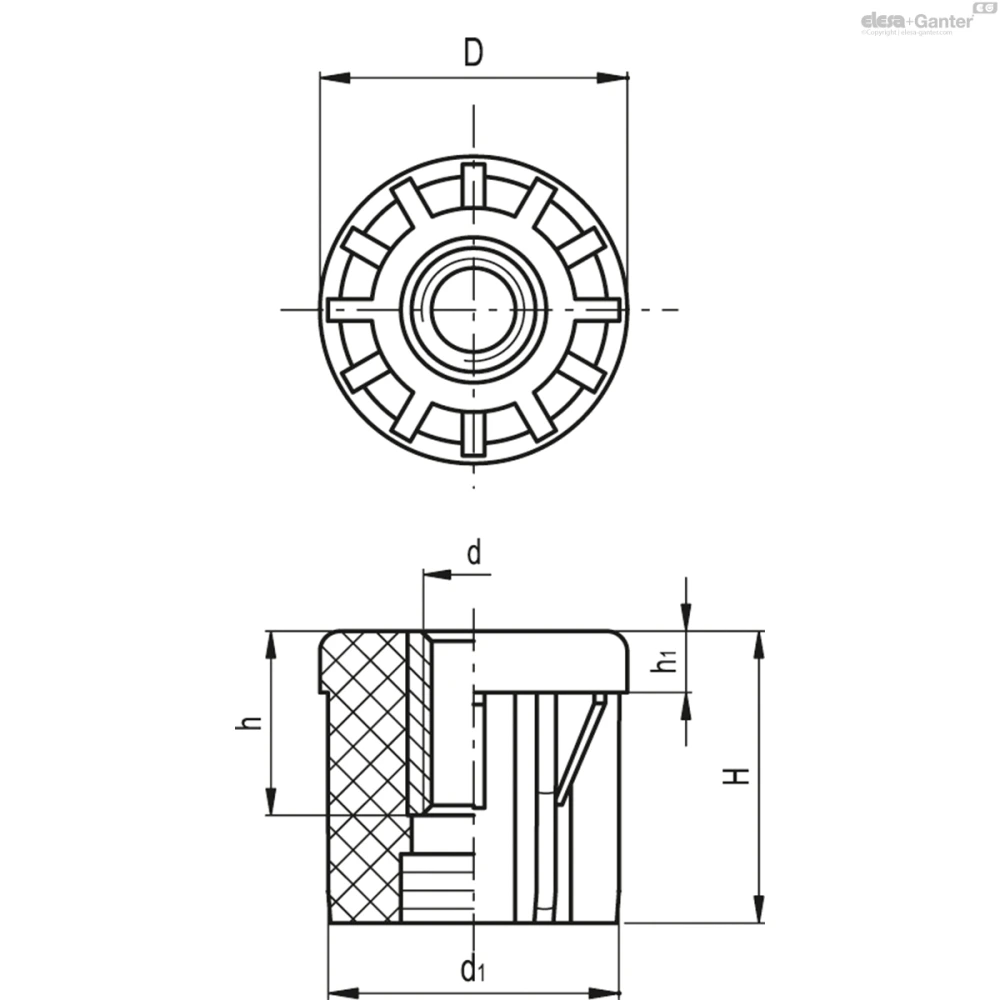

Схемы

Схема NDX.T

NDX.T

Таблица моделей — Круглые колпачки для труб

Артикул Описание
В корзину
320211 NDX.T-20x2-M8 20 M8 5 16 23 5 20 16 2 4000 10
320221 NDX.T-25x2-M8 25 M8 5.5 21 26 5.5 25 21 2 4500 25
320222 NDX.T-25x2-M10 25 M10 5.5 21 26 5.5 25 21 2 4500 19
320231 NDX.T-30x1-M8 30 M8 10 28 31 6 30 28 1 4500 24
320232 NDX.T-30x1-M10 30 M10 10 28 31 6 30 28 1 4500 24
320233 NDX.T-30x1-M12 30 M12 10 28 31 6 30 28 1 4500 24
320234 NDX.T-30x1-M14 30 M14 15 28 31 6 30 28 1 4500 26
320235 NDX.T-30x1-M16 30 M16 15 28 31 6 30 28 1 4500 26
320241 NDX.T-30x1.5-M8 30 M8 10 27 31 6 30 27 1.5 4500 28
320242 NDX.T-30x1.5-M10 30 M10 10 27 31 6 30 27 1.5 4500 26
320243 NDX.T-30x1.5-M12 30 M12 10 27 31 6 30 27 1.5 4500 24
320244 NDX.T-30x1.5-M14 30 M14 15 27 31 6 30 27 1.5 4500 26
320245 NDX.T-30x1.5-M16 30 M16 15 27 31 6 30 27 1.5 4500 25
320251 NDX.T-30x2-M8 30 M8 10 26 31 6 30 26 2 4500 24
320252 NDX.T-30x2-M10 30 M10 10 26 31 6 30 26 2 4500 24
320253 NDX.T-30x2-M12 30 M12 10 26 31 6 30 26 2 4500 24
320254 NDX.T-30x2-M14 30 M14 15 26 31 6 30 26 2 4500 26
320255 NDX.T-30x2-M16 30 M16 15 26 31 6 30 26 2 4500 26
320261 NDX.T-30x2.5-M8 30 M8 10 25 31 6 30 25 2.5 4500 24
320262 NDX.T-30x2.5-M10 30 M10 10 25 31 6 30 25 2.5 4500 24
320263 NDX.T-30x2.5-M12 30 M12 10 25 31 6 30 25 2.5 4500 24
320264 NDX.T-30x2.5-M14 30 M14 15 25 31 6 30 25 2.5 4500 26
320265 NDX.T-30x2.5-M16 30 M16 15 25 31 6 30 25 2.5 4500 26
320266 NDX.T-32x2-M8 32 M8 10 28 31 6 32 28 2 4500 27
320267 NDX.T-32x2-M10 32 M10 10 28 31 6 32 28 2 4500 27
320268 NDX.T-35x2-M10 35 M10 10 31 31 6 35 31 2 4500 27
320269 NDX.T-35x2-M12 35 M12 10 31 31 6 35 31 2 4500 27
320271 NDX.T-38x1.5-M8 38 M8 10 35 38 8 38 35 1.5 5000 39
320272 NDX.T-38x1.5-M10 38 M10 10 35 38 8 38 35 1.5 5000 37
320273 NDX.T-38x1.5-M12 38 M12 10 35 38 8 38 35 1.5 5000 32
320274 NDX.T-38x1.5-M14 38 M14 15 35 38 8 38 35 1.5 5000 34
320275 NDX.T-38x1.5-M16 38 M16 15 35 38 8 38 35 1.5 5000 34
320282 NDX.T-38x2-M10 38 M10 10 34 38 8 38 34 2 5000 32
320283 NDX.T-38x2-M12 38 M12 10 34 38 8 38 34 2 5000 32
320284 NDX.T-38x2-M14 38 M14 15 34 38 8 38 34 2 5000 34
320285 NDX.T-38x2-M16 38 M16 15 34 38 8 38 34 2 5000 34
320292 NDX.T-38x2.5-M10 38 M10 10 33 38 8 38 33 2.5 5000 32
320293 NDX.T-38x2.5-M12 38 M12 10 33 38 8 38 33 2.5 5000 32
320294 NDX.T-38x2.5-M14 38 M14 15 33 38 8 38 33 2.5 5000 34
320295 NDX.T-38x2.5-M16 38 M16 15 33 38 8 38 33 2.5 5000 34
320297 NDX.T-40x3-M10 40 M10 10 34 38 7.5 40 34 3 5000 34
320298 NDX.T-40x3-M12 40 M12 10 34 38 7.5 40 34 3 5000 34
320301 NDX.T-42.4x1.5-M8 42 M8 10 39.4 38 8 42.4 39.4 1.5 5000 44
320302 NDX.T-42.4x1.5-M10 42 M10 10 39.4 38 8 42.4 39.4 1.5 5000 44
320303 NDX.T-42.4x1.5-M12 42 M12 10 39.4 38 8 42.4 39.4 1.5 5000 44
320304 NDX.T-42.4x1.5-M14 42 M14 15 39.4 38 8 42.4 39.4 1.5 5000 46
320305 NDX.T-42.4x1.5-M16 42 M16 15 39.4 38 8 42.4 39.4 1.5 5000 46
320306 NDX.T-42.4x1.5-M20 42 M20 20 39.4 38 8 42.4 39.4 1.5 8000 62
320312 NDX.T-42.4x2-M10 42 M10 10 38.4 38 8 42.4 38.4 2 5000 44
320313 NDX.T-42.4x2-M12 42 M12 10 38.4 38 8 42.4 38.4 2 5000 44
320314 NDX.T-42.4x2-M14 42 M14 15 38.4 38 8 42.4 38.4 2 5000 46
320315 NDX.T-42.4x2-M16 42 M16 15 38.4 38 8 42.4 38.4 2 5000 45
320316 NDX.T-42.4x2-M20 42 M20 20 38.4 38 8 42.4 38.4 2 8000 62
320322 NDX.T-42.4x2.5-M10 42 M10 10 37.4 38 8 42.4 37.4 2.5 5000 47
320323 NDX.T-42.4x2.5-M12 42 M12 10 37.4 38 8 42.4 37.4 2.5 5000 44
320324 NDX.T-42.4x2.5-M14 42 M14 15 37.4 38 8 42.4 37.4 2.5 5000 46
320325 NDX.T-42.4x2.5-M16 42 M16 15 37.4 38 8 42.4 37.4 2.5 5000 46
320326 NDX.T-42.4x2.5-M20 42 M20 20 37.4 38 8 42.4 37.4 2.5 8000 62
320327 NDX.T-42x3-M10 42 M10 10 36 38 8 42 36 3 5000 44
320328 NDX.T-42x3-M12 42 M12 10 36 38 8 42 36 3 5000 44
320329 NDX.T-45x3-M12 45 M12 10 39 38 8.5 45 39 3 5000 52
320330 NDX.T-45x3-M16 45 M16 10 39 38 8.5 45 39 3 5000 52
320331 NDX.T-48.3x1.5-M8 48 M8 10 45.3 45 10 48.3 45.3 1.5 5500 50
320332 NDX.T-48.3x1.5-M10 48 M10 10 45.3 45 10 48.3 45.3 1.5 5500 50
320333 NDX.T-48.3x1.5-M12 48 M12 10 45.3 45 10 48.3 45.3 1.5 5500 50
320334 NDX.T-48.3x1.5-M14 48 M14 15 45.3 45 10 48.3 45.3 1.5 5500 68
320335 NDX.T-48.3x1.5-M16 48 M16 15 45.3 45 10 48.3 45.3 1.5 5500 61
320336 NDX.T-48.3x1.5-M20 48 M20 20 45.3 45 10 48.3 45.3 1.5 8500 68
320343 NDX.T-48.3x2-M12 48 M12 10 44.3 38 10 48.3 44.3 2 5500 60
320344 NDX.T-48.3x2-M14 48 M14 15 44.3 45 10 48.3 44.3 2 5500 52
320345 NDX.T-48.3x2-M16 48 M16 15 44.3 45 10 48.3 44.3 2 5500 52
320346 NDX.T-48.3x2-M20 48 M20 20 44.3 45 10 48.3 44.3 2 8500 68
320353 NDX.T-48.3x2.5-M12 48 M12 10 43.3 45 10 48.3 43.3 2.5 5500 50
320354 NDX.T-48.3x2.5-M14 48 M14 15 43.3 45 10 48.3 43.3 2.5 5500 52
320355 NDX.T-48.3x2.5-M16 48 M16 15 43.3 45 10 48.3 43.3 2.5 5500 62
320356 NDX.T-48.3x2.5-M20 48 M20 20 43.3 45 10 48.3 43.3 2.5 8500 68
320358 NDX.T-48x3-M12 48 M12 10 42 45 10 48 42 3 5500 58
320359 NDX.T-48x3-M16 48 M16 15 42 45 10 48 42 3 5500 55
320363 NDX.T-50.9x1.5-M12 50.5 M12 10 47.9 45 10 50.9 47.9 1.5 5500 86
320364 NDX.T-50.9x1.5-M14 50.5 M14 15 47.9 45 10 50.9 47.9 1.5 5500 88
320365 NDX.T-50.9x1.5-M16 50.5 M16 15 47.9 45 10 50.9 47.9 1.5 5500 65
320366 NDX.T-50.9x1.5-M20 50.5 M20 20 47.9 45 10 50.9 47.9 1.5 8500 108
320373 NDX.T-50.9x2-M12 50.5 M12 10 46.9 45 10 50.9 46.9 2 5500 64
320374 NDX.T-50.9x2-M14 50.5 M14 15 46.9 45 10 50.9 46.9 2 5500 88
320375 NDX.T-50.9x2-M16 50.5 M16 15 46.9 45 10 50.9 46.9 2 5500 67
320376 NDX.T-50.9x2-M20 50.5 M20 20 46.9 45 10 50.9 46.9 2 8500 108
320383 NDX.T-50.9x2.5-M12 50.5 M12 10 45.9 45 10 50.9 45.9 2.5 5500 86
320384 NDX.T-50.9x2.5-M14 50.5 M14 15 45.9 45 10 50.9 45.9 2.5 5500 88
320385 NDX.T-50.9x2.5-M16 50.5 M16 15 45.9 45 10 50.9 45.9 2.5 5500 66
320386 NDX.T-50.9x2.5-M20 50.5 M20 20 45.9 45 10 50.9 45.9 2.5 8500 108
320388 NDX.T-50x3-M12 50.5 M12 10 44.5 45 10 50.5 44.5 3 5500 86
320389 NDX.T-50x3-M16 50.5 M16 15 44.5 45 10 50.5 44.5 3 5500 86
320391 NDX.T-60.3x1.5-M8 60 M8 10 57.3 52 12 60.3 57.3 1.5 5500 92
320392 NDX.T-60.3x1.5-M10 60 M10 10 57.3 52 12 60.3 57.3 1.5 5500 92
320393 NDX.T-60.3x1.5-M12 60 M12 10 57.3 52 12 60.3 57.3 1.5 5500 92
320394 NDX.T-60.3x1.5-M14 60 M14 15 57.3 52 12 60.3 57.3 1.5 5500 94
320395 NDX.T-60.3x1.5-M16 60 M16 15 57.3 52 12 60.3 57.3 1.5 5500 94
320396 NDX.T-60.3x1.5-M20 60 M20 20 57.3 52 12 60.3 57.3 1.5 8500 110
320397 NDX.T-60.3x1.5-M24 60 M24 20 57.3 52 12 60.3 57.3 1.5 8500 132
320401 NDX.T-60.3x2-M8 60 M8 10 56.3 52 12 60.3 56.3 2 5500 92
320402 NDX.T-60.3x2-M10 60 M10 10 56.3 52 12 60.3 56.3 2 5500 92
320403 NDX.T-60.3x2-M12 60 M12 10 56.3 52 12 60.3 56.3 2 5500 93
320404 NDX.T-60.3x2-M14 60 M14 15 56.3 52 12 60.3 56.3 2 5500 94
320405 NDX.T-60.3x2-M16 60 M16 15 56.3 52 12 60.3 56.3 2 5500 94
320406 NDX.T-60.3x2-M20 60 M20 20 56.3 52 12 60.3 56.3 2 8500 110
320407 NDX.T-60.3x2-M24 60 M24 20 56.3 52 12 60.3 56.3 2 8500 120
320411 NDX.T-60.3x2.5-M8 60 M8 10 55.3 52 12 60.3 55.3 2.5 5500 92
320412 NDX.T-60.3x2.5-M10 60 M10 10 55.3 52 12 60.3 55.3 2.5 5500 92
320413 NDX.T-60.3x2.5-M12 60 M12 10 55.3 52 12 60.3 55.3 2.5 5500 97
320414 NDX.T-60.3x2.5-M14 60 M14 15 55.3 52 12 60.3 55.3 2.5 5500 102
320415 NDX.T-60.3x2.5-M16 60 M16 15 55.3 52 12 60.3 55.3 2.5 5500 91
320416 NDX.T-60.3x2.5-M20 60 M20 20 55.3 52 12 60.3 55.3 2.5 8500 110
320417 NDX.T-60.3x2.5-M24 60 M24 20 55.3 52 12 60.3 55.3 2.5 8500 132
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (ПА), армированный стекловолокном, чёрный цвет, матовая отделка.

Стандартное исполнение

Никелированная медная втулка с резьбовым сквозным отверстием.
