Серия NDX.Q

NDX.Q

Торцевые заглушки для квадратных труб

Технополимер

Торцевые заглушки для квадратных труб

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Изображения

NDX.Q — Торцевые заглушки для квадратных труб

Схемы

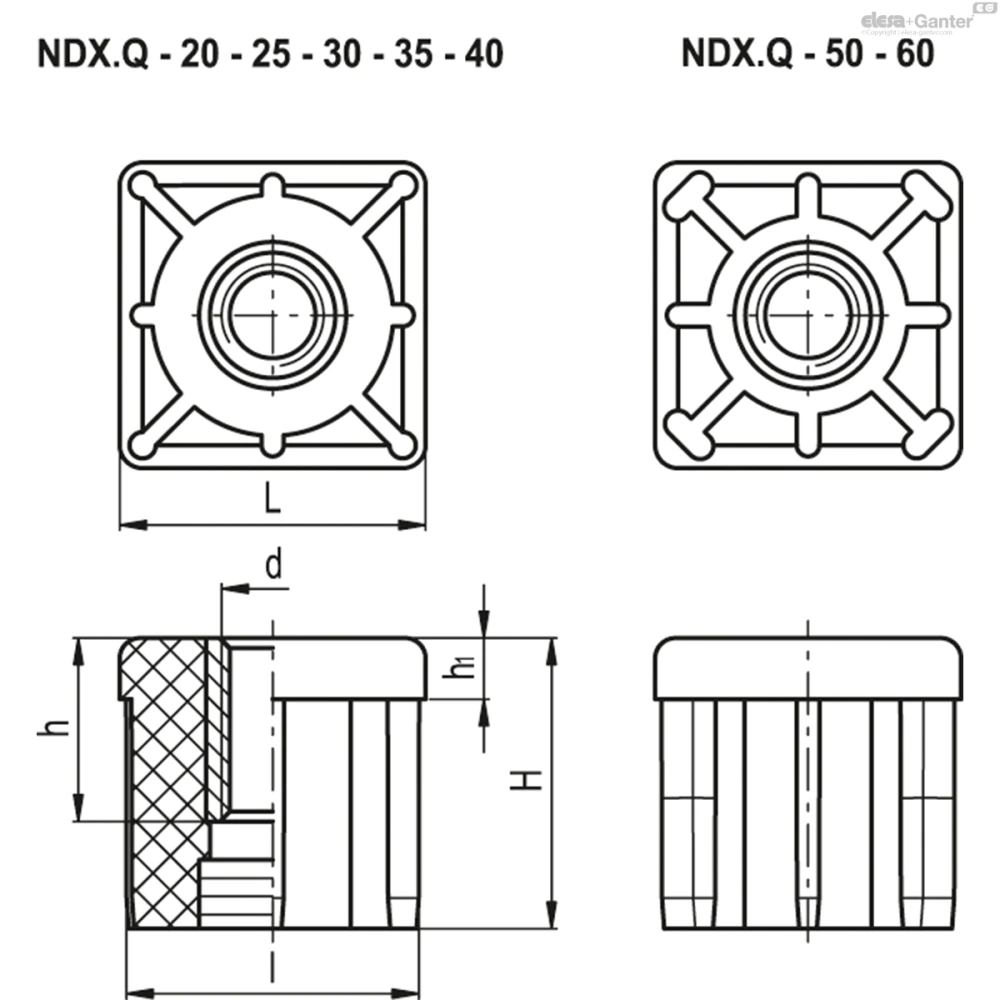

Схема NDX.Q

NDX.Q

Таблица моделей — Торцевые заглушки для квадратных труб

Артикул Описание
Вес (г) В корзину
320011 NDX.Q-20x1.5-M8 20 M8 10 23 5 17 20 17 1.5 4000 12
320016 NDX.Q-20x2-M8 20 M8 10 23 5 16 20 16 2 4000 11
320021 NDX.Q-25x1.5-M8 25 M8 10 26 6 22 25 22 1.5 4500 24
320022 NDX.Q-25x1.5-M10 25 M10 10 26 6 22 25 22 1.5 4500 21
320023 NDX.Q-25x1.5-M12 25 M12 10 26 6 22 25 22 1.5 4500 19
320026 NDX.Q-25x2-M8 25 M8 10 26 6 21 25 21 2 4500 23
320027 NDX.Q-25x2-M10 25 M10 10 26 6 21 25 21 2 4500 20
320031 NDX.Q-30x1.5-M8 30 M8 10 31 6 27 30 27 1.5 4500 32
320032 NDX.Q-30x1.5-M10 30 M10 10 31 6 27 30 27 1.5 4500 30
320033 NDX.Q-30x1.5-M12 30 M12 10 31 6 27 30 27 1.5 4500 28
320034 NDX.Q-30x1.5-M14 30 M14 15 31 6 27 30 27 1.5 4500 30
320035 NDX.Q-30x1.5-M16 30 M16 15 31 6 27 30 27 1.5 4500 30
320041 NDX.Q-30x2.0-M8 30 M8 10 31 6 26 30 26 2 4500 32
320042 NDX.Q-30x2.0-M10 30 M10 10 31 6 26 30 26 2 4500 30
320043 NDX.Q-30x2.0-M12 30 M12 10 31 6 26 30 26 2 4500 27
320044 NDX.Q-30x2.0-M14 30 M14 15 31 6 26 30 26 2 4500 30
320045 NDX.Q-30x2.0-M16 30 M16 15 31 6 26 30 26 2 4500 30
320051 NDX.Q-35x1.5-M8 35 M8 10 38 8 32 35 32 1.5 6000 40
320052 NDX.Q-35x1.5-M10 35 M10 10 38 8 32 35 32 1.5 6000 44
320053 NDX.Q-35x1.5-M12 35 M12 10 38 8 32 35 32 1.5 6000 43
320054 NDX.Q-35x1.5-M14 35 M14 15 38 8 32 35 32 1.5 6000 50
320055 NDX.Q-35x1.5-M16 35 M16 15 38 8 32 35 32 1.5 6000 42
320056 NDX.Q-35x1.5-M20 35 M20 20 38 8 32 35 32 1.5 6000 58
320061 NDX.Q-35x2-M8 35 M8 10 38 8 31 35 31 2 6000 47
320062 NDX.Q-35x2-M10 35 M10 10 38 8 31 35 31 2 6000 45
320063 NDX.Q-35x2-M12 35 M12 10 38 8 31 35 31 2 6000 42
320064 NDX.Q-35x2-M14 35 M14 15 38 8 31 35 31 2 6000 42
320065 NDX.Q-35x2-M16 35 M16 15 38 8 31 35 31 2 6000 42
320066 NDX.Q-35x2-M20 35 M20 20 38 8 31 35 31 2 6000 58
320071 NDX.Q-40x1.2-M8 40 M8 10 38 8 37.6 40 37.6 1.2 6000 54
320072 NDX.Q-40x1.2-M10 40 M10 10 38 8 37.6 40 37.6 1.2 6000 51
320073 NDX.Q-40x1.2-M12 40 M12 10 38 8 37.6 40 37.6 1.2 6000 47
320074 NDX.Q-40x1.2-M14 40 M14 15 38 8 37.6 40 37.6 1.2 6000 49
320075 NDX.Q-40x1.2-M16 40 M16 15 38 8 37.6 40 37.6 1.2 6000 49
320076 NDX.Q-40x1.2-M20 40 M20 20 38 8 37.6 40 37.6 1.2 8000 65
320081 NDX.Q-40x1.5-M8 40 M8 10 38 8 37 40 37 1.5 6000 54
320082 NDX.Q-40x1.5-M10 40 M10 10 38 8 37 40 37 1.5 6000 53
320083 NDX.Q-40x1.5-M12 40 M12 10 38 8 37 40 37 1.5 6000 50
320084 NDX.Q-40x1.5-M14 40 M14 15 38 8 37 40 37 1.5 6000 55
320085 NDX.Q-40x1.5-M16 40 M16 15 38 8 37 40 37 1.5 6000 51
320086 NDX.Q-40x1.5-M20 40 M20 20 38 8 37 40 37 1.5 8000 60
320091 NDX.Q-40x2-M8 40 M8 10 38 8 36 40 36 2 6000 53
320092 NDX.Q-40x2-M10 40 M10 10 38 8 36 40 36 2 6000 51
320093 NDX.Q-40x2-M12 40 M12 10 38 8 36 40 36 2 6000 49
320094 NDX.Q-40x2-M14 40 M14 15 38 8 36 40 36 2 6000 56
320095 NDX.Q-40x2-M16 40 M16 15 38 8 36 40 36 2 6000 50
320096 NDX.Q-40x2-M20 40 M20 20 38 8 36 40 36 2 8000 59
320101 NDX.Q-40x2.5-M8 40 M8 10 38 8 35 40 35 2.5 6000 54
320102 NDX.Q-40x2.5-M10 40 M10 10 38 8 35 40 35 2.5 6000 47
320103 NDX.Q-40x2.5-M12 40 M12 10 38 8 35 40 35 2.5 6000 50
320104 NDX.Q-40x2.5-M14 40 M14 15 38 8 35 40 35 2.5 6000 49
320105 NDX.Q-40x2.5-M16 40 M16 15 38 8 35 40 35 2.5 6000 49
320106 NDX.Q-40x2.5-M20 40 M20 20 38 8 35 40 35 2.5 8000 59
320098 NDX.Q-40x3-M10 40 M10 10 38 8 34 40 34 3 6000 48
320099 NDX.Q-40x3-M12 40 M12 10 38 8 34 40 34 3 6000 48
320108 NDX.Q-45x3-M12 45 M12 10 38 8 39 45 39 3 6000 54
320109 NDX.Q-45x3-M16 45 M16 15 38 8 39 45 39 3 6000 55
320111 NDX.Q-50x1.2-M8 50 M8 10 45 10 47.6 50 47.6 1.2 6000 72
320112 NDX.Q-50x1.2-M10 50 M10 10 45 10 47.6 50 47.6 1.2 6000 80
320113 NDX.Q-50x1.2-M12 50 M12 10 45 10 47.6 50 47.6 1.2 6000 72
320114 NDX.Q-50x1.2-M14 50 M14 15 45 10 47.6 50 47.6 1.2 6000 74
320115 NDX.Q-50x1.2-M16 50 M16 15 45 10 47.6 50 47.6 1.2 6000 74
320116 NDX.Q-50x1.2-M20 50 M20 20 45 10 47.6 50 47.6 1.2 8500 90
320121 NDX.Q-50x1.5-M8 50 M8 10 45 10 47 50 47 1.5 6000 72
320122 NDX.Q-50x1.5-M10 50 M10 10 45 10 47 50 47 1.5 6000 79
320123 NDX.Q-50x1.5-M12 50 M12 10 45 10 47 50 47 1.5 6000 77
320124 NDX.Q-50x1.5-M14 50 M14 15 45 10 47 50 47 1.5 6000 74
320125 NDX.Q-50x1.5-M16 50 M16 15 45 10 47 50 47 1.5 6000 82
320126 NDX.Q-50x1.5-M20 50 M20 20 45 10 47 50 47 1.5 8500 90
320131 NDX.Q-50x2-M8 50 M8 10 45 10 46 50 46 2 6000 72
320132 NDX.Q-50x2-M10 50 M10 10 45 10 46 50 46 2 6000 76
320133 NDX.Q-50x2-M12 50 M12 10 45 10 46 50 46 2 6000 73
320134 NDX.Q-50x2-M14 50 M14 15 45 10 46 50 46 2 6000 74
320135 NDX.Q-50x2-M16 50 M16 15 45 10 46 50 46 2 6000 81
320136 NDX.Q-50x2-M20 50 M20 20 45 10 46 50 46 2 8500 88
320141 NDX.Q-50x2.5-M8 50 M8 10 45 10 45 50 45 2.5 6000 72
320142 NDX.Q-50x2.5-M10 50 M10 10 45 10 45 50 45 2.5 6000 77
320143 NDX.Q-50x2.5-M12 50 M12 10 45 10 45 50 45 2.5 6000 74
320144 NDX.Q-50x2.5-M14 50 M14 15 45 10 45 50 45 2.5 6000 74
320145 NDX.Q-50x2.5-M16 50 M16 15 45 10 45 50 45 2.5 6000 76
320146 NDX.Q-50x2.5-M20 50 M20 20 45 10 45 50 45 2.5 8500 90
320152 NDX.Q-50x3.0-M10 50 M10 10 45 10 44 50 44 3 6000 79
320153 NDX.Q-50x3.0-M12 50 M12 10 45 10 44 50 44 3 6000 75
320154 NDX.Q-50x3.0-M14 50 M14 15 45 10 44 50 44 3 6000 80
320155 NDX.Q-50x3.0-M16 50 M16 15 45 10 44 50 44 3 6000 77
320156 NDX.Q-50x3.0-M20 50 M20 20 45 10 44 50 44 3 8500 85
320162 NDX.Q-60x2.0-M10 60 M10 10 45 10 56 60 56 2 6000 100
320163 NDX.Q-60x2.0-M12 60 M12 10 45 10 56 60 56 2 6000 98
320164 NDX.Q-60x2.0-M14 60 M14 15 45 10 56 60 56 2 6000 88
320165 NDX.Q-60x2.0-M16 60 M16 15 45 10 56 60 56 2 6000 100
320166 NDX.Q-60x2.0-M20 60 M20 20 45 10 56 60 56 2 8500 110
320172 NDX.Q-60x3.0-M10 60 M10 10 45 10 54 60 54 3 6000 86
320173 NDX.Q-60x3.0-M12 60 M12 10 45 10 54 60 54 3 6000 79
320174 NDX.Q-60x3.0-M14 60 M14 15 45 10 54 60 54 3 6000 88
320175 NDX.Q-60x3.0-M16 60 M16 15 45 10 54 60 54 3 6000 100
320176 NDX.Q-60x3.0-M20 60 M20 20 45 10 54 60 54 3 8500 104
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (ПА), армированный стекловолокном, чёрный цвет, матовая отделка.

Стандартное исполнение

Никелированная медная втулка с резьбовым сквозным отверстием.
