Серия NDL.Q
NDL.Q
Торцевые заглушки для квадратных труб
Технополимер
Торцевые заглушки для квадратных труб
Изображения

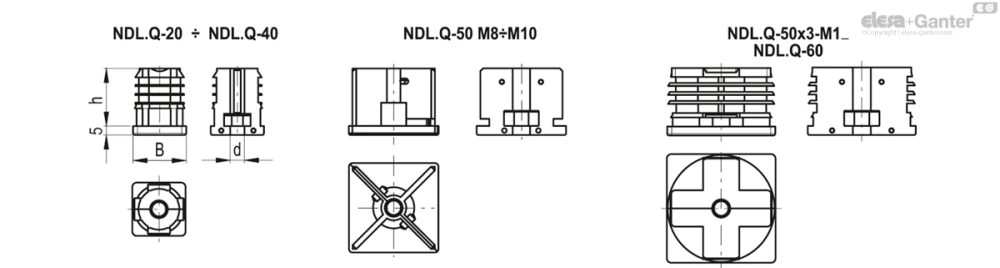

Схемы
NDL.Q
Таблица моделей — Торцевые заглушки для квадратных труб
| Артикул | Описание |
|
|
|
|
|
|
Макс. статическая нагрузка* [Н] |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| 430551 | NDL.Q-20x1.5-2-M6 | 20 | M6 | 34 | 20 | 17-16 | 1.5-2 | 3000 | 10 | |
| 430553 | NDL.Q-20x1.5-2-M8 | 20 | M8 | 34 | 20 | 17-16 | 1.5-2 | 3000 | 12 | |
| 430555 | NDL.Q-20x1.5-2-M10 | 20 | M10 | 33 | 20 | 17-16 | 1.5-2 | 3000 | 17 | |
| 430557 | NDL.Q-20x2-M8 | 20 | M8 | 34 | 20 | 16 | 2 | 3000 | 12 | |
| 430561 | NDL.Q-25x1-1.5-M8 | 25 | M8 | 34 | 25 | 23-22 | 1-1.5 | 3000 | 18 | |
| 430563 | NDL.Q-25x1.5-M10 | 25 | M10 | 33 | 25 | 22 | 1.5 | 3000 | 21 | |
| 430565 | NDL.Q-25x2-M8 | 25 | M8 | 34 | 25 | 21 | 2 | 3000 | 17 | |
| 430567 | NDL.Q-25x2-M10 | 25 | M10 | 34 | 25 | 21 | 2 | 3000 | 21 | |
| 430571 | NDL.Q-30x1.5-2-M8 | 30 | M8 | 34 | 30 | 27-26 | 1.5-2 | 3000 | 22 | |
| 430573 | NDL.Q-30x1.5-2-M10 | 30 | M10 | 34 | 30 | 27-26 | 1.5-2 | 3000 | 25 | |
| 430575 | NDL.Q-30x2.5-M10 | 30 | M10 | 33 | 30 | 25 | 2.5 | 3000 | 25 | |
| 430581 | NDL.Q-35x1-2-M10 | 35 | M10 | 34 | 35 | 33-31 | 1-2 | 3000 | 30 | |
| 430583 | NDL.Q-35x1.5-M12 | 35 | M12 | 34 | 35 | 32 | 1.5 | 3000 | 37 | |
| 430585 | NDL.Q-35x1.5-2-M8 | 35 | M8 | 34 | 35 | 32-31 | 1.5-2 | 3000 | 26 | |
| 430587 | NDL.Q-35x1.5-2-M12 | 35 | M12 | 34 | 35 | 32-31 | 1.5-2 | 3000 | 36 | |
| 430591 | NDL.Q-40x1.5-2-M8 | 40 | M8 | 33 | 40 | 37-36 | 1.5-2 | 3000 | 35 | |
| 430593 | NDL.Q-40x1.2-1.5-M10 | 40 | M10 | 33 | 40 | 37.6-37 | 1.2-1.5 | 3000 | 43 | |
| 430595 | NDL.Q-40x1.5-2-M10 | 40 | M10 | 33 | 40 | 37-36 | 1.5-2 | 3000 | 43 | |
| 430597 | NDL.Q-40x1.5-2-M12 | 40 | M12 | 33 | 40 | 37-36 | 1.5-2 | 3000 | 44 | |
| 430599 | NDL.Q-40x1.5-2-M16 | 40 | M16 | 33 | 40 | 37-36 | 1.5-2 | 3000 | 55 | |
| 430601 | NDL.Q-40x2-M8 | 40 | M8 | 34 | 40 | 36 | 2 | 3000 | 27 | |
| 430603 | NDL.Q-40x3-M10 | 40 | M10 | 33 | 40 | 34 | 3 | 3000 | 41 | |
| 430611 | NDL.Q-50x1.5-M10 | 50 | M10 | 34 | 50 | 47 | 1.5 | 3000 | 42 | |
| 430613 | NDL.Q-50x2-M8 | 50 | M8 | 34 | 50 | 46 | 2 | 3000 | 37 | |
| 430615 | NDL.Q-50x2-M10 | 50 | M10 | 32 | 50 | 46 | 2 | 3000 | 44 | |
| 430617 | NDL.Q-50x2.5-M10 | 50 | M10 | 33 | 50 | 45 | 2.5 | 3000 | 41 | |
| 430619 | NDL.Q-50x3-M12 | 50 | M12 | 34 | 50 | 44 | 3 | 3000 | 51 | |
| 430621 | NDL.Q-60x1.5-2-M10 | 60 | M10 | 34 | 60 | 57-56 | 1.5-2 | 3000 | 72 | |
| 430623 | NDL.Q-60x1.5-2-M12 | 60 | M12 | 34 | 60 | 57-56 | 1.5-2 | 3000 | 74 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), чёрный цвет, матовая отделка.
Стандартное исполнение
Гайка из оцинкованной стали DIN 934 (входит в комплект поставки).
Общая информация
Особенности и области применения
Две детали торцевой заглушки соединены вместе при помощи двух штифтов, которые размещены в специальных контрседлах. Углубление внутри торцевой заглушки предусмотрено для вставки шестигранной гайки DIN 934.
Монтаж может быть выполнен простой установкой торцевой заглушки внутри трубы путём её вталкивания, без необходимости использования винтов или других крепёжных деталей.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Торцевая заглушка без гайки.
