Серия MPG-S

MPG-C-S-P

Зажимы для направляющих

Технополимер и нержавеющая сталь

Для круглых направляющих, со штифтом

Таблица (PDF)

Исполнения серии MPG-S

MPG-C-S

Зажимы для направляющих

Технополимер и нержавеющая сталь

MPG-C-S-P

Зажимы для направляющих

Технополимер и нержавеющая сталь

MPG-R-S

Зажимы для направляющих

Технополимер и нержавеющая сталь

MPG-R-S-P

Зажимы для направляющих

Технополимер и нержавеющая сталь

MPG-T-S

Зажимы для направляющих

Технополимер и нержавеющая сталь

MPG-T-S-P

Зажимы для направляющих

Технополимер и нержавеющая сталь

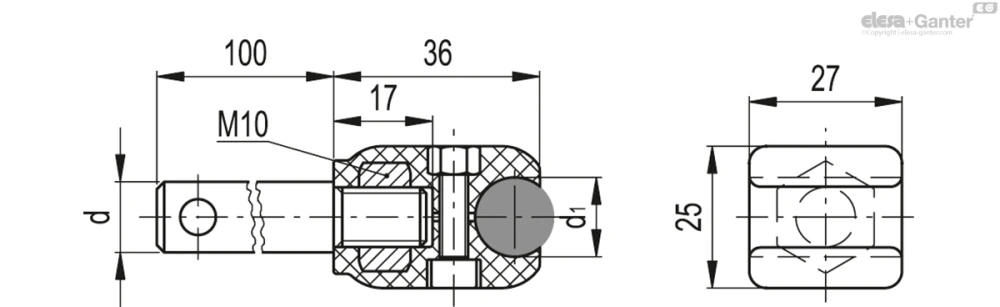

MPG-C-S-P

Таблица моделей — Зажимы для направляющих

Артикул	Описание	d	d₁	Вес (г)
419798	MPG-C-S-P12-8	12	8	128
419799	MPG-C-S-P12-10	12	10	127
419800	MPG-C-S-P12-12	12	12	126
419801	MPG-C-S-P12-14	12	14	125
419802	MPG-C-S-P14-8	14	8	162
419803	MPG-C-S-P14-10	14	10	161
419804	MPG-C-S-P14-12	14	12	160
419805	MPG-C-S-P14-14	14	14	159
419806	MPG-C-S-P16-8	16	8	198
419807	MPG-C-S-P16-10	16	10	197
419808	MPG-C-S-P16-12	16	12	196
419809	MPG-C-S-P16-14	16	14	195

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Стандартные исполнения

Винты и гайки из нержавеющей стали AISI 304.

MPG-C-S: корпусы для круглых направляющих, без штифта.

MPG-C-S-P: корпусы для круглых направляющих со штифтом из нержавеющей стали AISI 304.

MPG-T-S: корпусы для стандартных трапециевидных направляющих, без штифта.

MPG-T-S-P: корпусы для стандартных трапециевидных направляющих со штифтом из нержавеющей стали AISI 304.

MPG-R-S: корпусы для прямоугольных направляющих, без штифта.

MPG-R-S-P: корпусы для прямоугольных направляющих со штифтом из нержавеющей стали AISI 304.

Общая информация

Особенности и области применения

Зажимы MPG-T-S и MPG-T-S-P могут быть использованы с боковыми направляющими, оснащёнными кронштейном из нержавеющей стали марки AISI 304 толщиной 1,5 или 2 мм.
