Серия MPG-S

MPG-C-S

Зажимы для направляющих

Технополимер и нержавеющая сталь

Для круглых направляющих

Таблица (PDF)

Исполнения серии MPG-S

MPG-C-S

Зажимы для направляющих

Технополимер и нержавеющая сталь

MPG-C-S-P

Зажимы для направляющих

Технополимер и нержавеющая сталь

MPG-R-S

Зажимы для направляющих

Технополимер и нержавеющая сталь

MPG-R-S-P

Зажимы для направляющих

Технополимер и нержавеющая сталь

MPG-T-S

Зажимы для направляющих

Технополимер и нержавеющая сталь

MPG-T-S-P

Зажимы для направляющих

Технополимер и нержавеющая сталь

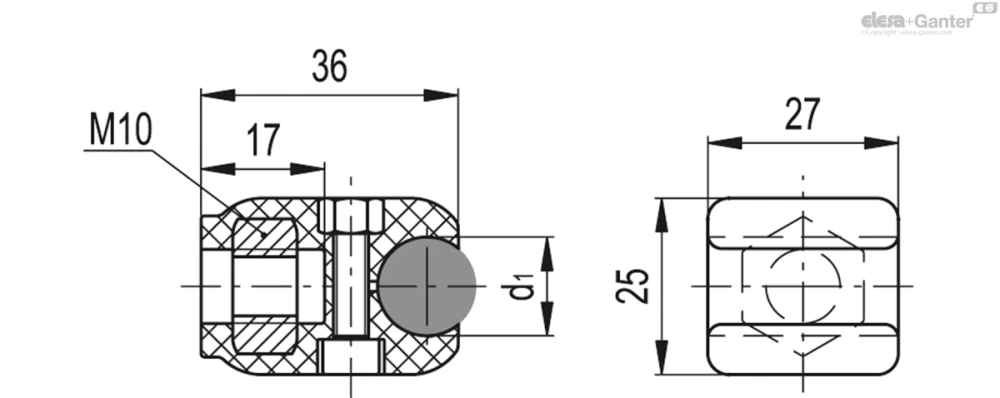

MPG-C-S

Таблица моделей — Зажимы для направляющих

Артикул	Описание	d₁	Вес (г)
419810	MPG-C-S-8	8	38
419811	MPG-C-S-10	10	37
419812	MPG-C-S-12	12	35
419813	MPG-C-S-14	14	35

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Стандартные исполнения

Винты и гайки из нержавеющей стали AISI 304.

MPG-C-S: корпусы для круглых направляющих, без штифта.

MPG-C-S-P: корпусы для круглых направляющих со штифтом из нержавеющей стали AISI 304.

MPG-T-S: корпусы для стандартных трапециевидных направляющих, без штифта.

MPG-T-S-P: корпусы для стандартных трапециевидных направляющих со штифтом из нержавеющей стали AISI 304.

MPG-R-S: корпусы для прямоугольных направляющих, без штифта.

MPG-R-S-P: корпусы для прямоугольных направляющих со штифтом из нержавеющей стали AISI 304.

Общая информация

Особенности и области применения

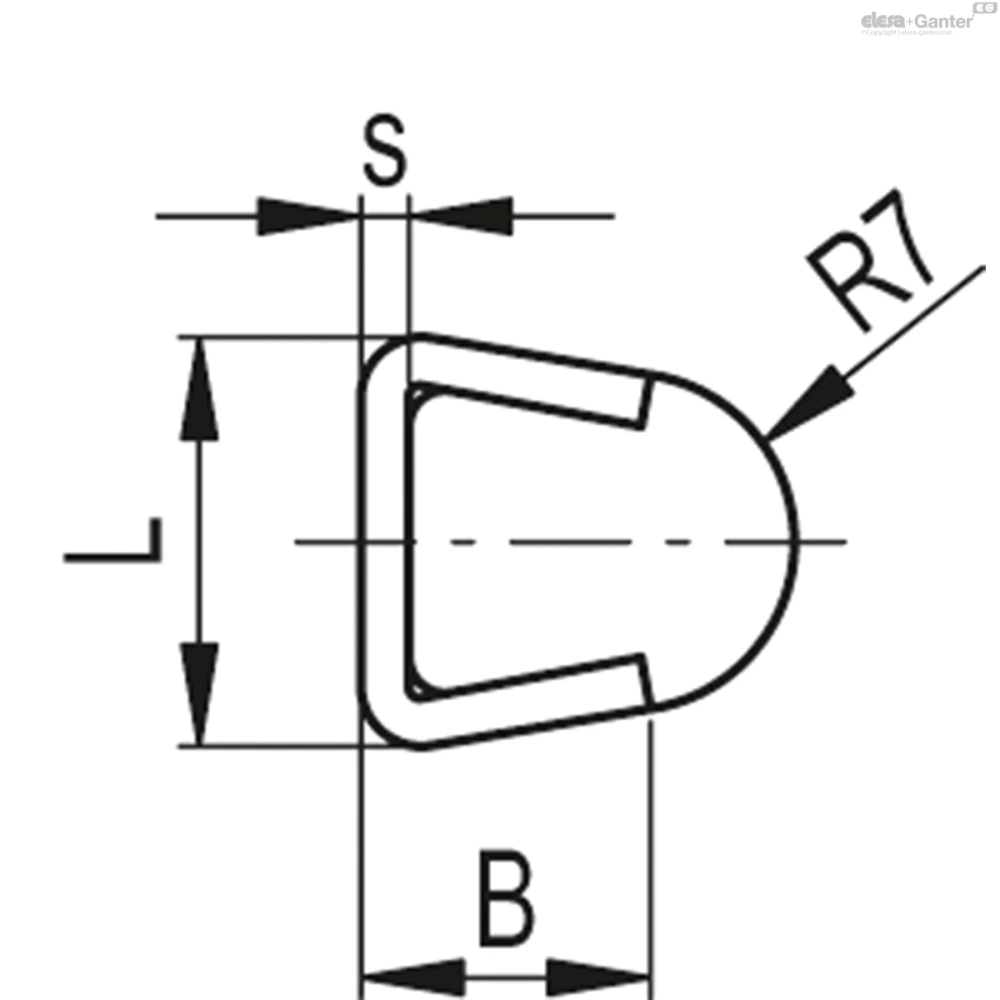

Зажимы MPG-T-S и MPG-T-S-P могут быть использованы с боковыми направляющими, оснащёнными кронштейном из нержавеющей стали марки AISI 304 толщиной 1,5 или 2 мм.
