Серия MBT+I

MBT+I

Ручки управления с сетчатой накаткой

с вращающейся ручкой, технополимер

Таблица (PDF)

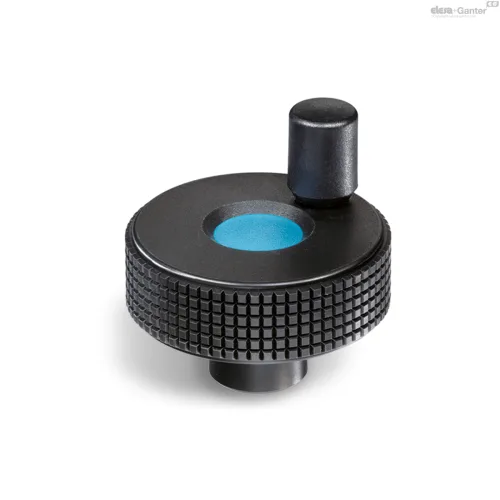

MBT+I — Ручки управления с сетчатой накаткой

MBT+I

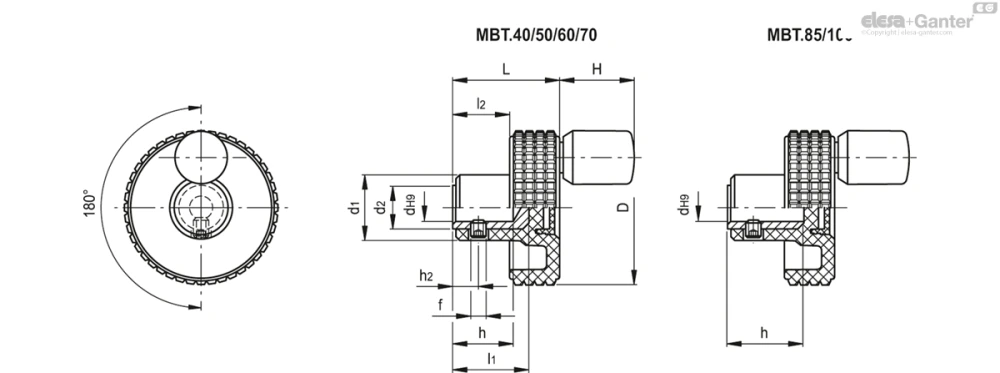

Таблица моделей — Ручки управления с сетчатой накаткой

Артикул	Описание	D	dH₉	L	l₁	l₂	d₁	d₂	h	h₂	f	H	Вес (г)
34398-C9	MBT.40+I B-6-C9	39.5	6	26.5	17	12.5	17	12	14	4	M4	20	35
34398-C2	MBT.40+I B-6-C2	39.5	6	26.5	17	12.5	17	12	14	4	M4	20	35
34398-C3	MBT.40+I B-6-C3	39.5	6	26.5	17	12.5	17	12	14	4	M4	20	35
34398-C4	MBT.40+I B-6-C4	39.5	6	26.5	17	12.5	17	12	14	4	M4	20	35
34398-C5	MBT.40+I B-6-C5	39.5	6	26.5	17	12.5	17	12	14	4	M4	20	35
34398-C6	MBT.40+I B-6-C6	39.5	6	26.5	17	12.5	17	12	14	4	M4	20	35
34398-C17	MBT.40+I B-6-C17	39.5	6	26.5	17	12.5	17	12	14	4	M4	20	35
34498-C9	MBT.50+I B-6-C9	50	6	33	23	16	20	15	18	5	M5	20	64
34498-C2	MBT.50+I B-6-C2	50	6	33	23	16	20	15	18	5	M5	20	60
34498-C3	MBT.50+I B-6-C3	50	6	33	23	16	20	15	18	5	M5	20	60
34498-C4	MBT.50+I B-6-C4	50	6	33	23	16	20	15	18	5	M5	20	60
34498-C5	MBT.50+I B-6-C5	50	6	33	23	16	20	15	18	5	M5	20	60
34498-C6	MBT.50+I B-6-C6	50	6	33	23	16	20	15	18	5	M5	20	60
34498-C17	MBT.50+I B-6-C17	50	6	33	23	16	20	15	18	5	M5	20	60
34598-C9	MBT.60+I B-8-C9	61	8	39	25	18.5	23	15	20	6	M5	23	76
34598-C2	MBT.60+I B-8-C2	61	8	39	25	18.5	23	15	20	6	M5	23	72
34598-C3	MBT.60+I B-8-C3	61	8	39	25	18.5	23	15	20	6	M5	23	72
34598-C4	MBT.60+I B-8-C4	61	8	39	25	18.5	23	15	20	6	M5	23	72
34598-C5	MBT.60+I B-8-C5	61	8	39	25	18.5	23	15	20	6	M5	23	72
34598-C6	MBT.60+I B-8-C6	61	8	39	25	18.5	23	15	20	6	M5	23	72
34598-C17	MBT.60+I B-8-C17	61	8	39	25	18.5	23	15	20	6	M5	23	72
34698-C9	MBT.70+I B-10-C9	70	10	42	30	20.5	24	16	25	6	M5	23	88
34698-C2	MBT.70+I B-10-C2	70	10	42	30	20.5	24	16	25	6	M5	23	88
34698-C3	MBT.70+I B-10-C3	70	10	42	30	20.5	24	16	25	6	M5	23	88
34698-C4	MBT.70+I B-10-C4	70	10	42	30	20.5	24	16	25	6	M5	23	88
34698-C5	MBT.70+I B-10-C5	70	10	42	30	20.5	24	16	25	6	M5	23	88
34698-C6	MBT.70+I B-10-C6	70	10	42	30	20.5	24	16	25	6	M5	23	88
34698-C17	MBT.70+I B-10-C17	70	10	42	30	20.5	24	16	25	6	M5	23	88
34798-C9	MBT.85+I B-10-C9	85	10	30.5	-	10.5	29	16	22	6	M5	23	84
34798-C2	MBT.85+I B-10-C2	85	10	30.5	-	10.5	29	16	22	6	M5	23	84
34798-C3	MBT.85+I B-10-C3	85	10	30.5	-	10.5	29	16	22	6	M5	23	84
34798-C4	MBT.85+I B-10-C4	85	10	30.5	-	10.5	29	16	22	6	M5	23	84
34798-C5	MBT.85+I B-10-C5	85	10	30.5	-	10.5	29	16	22	6	M5	23	84
34798-C6	MBT.85+I B-10-C6	85	10	30.5	-	10.5	29	16	22	6	M5	23	84
34798-C17	MBT.85+I B-10-C17	85	10	30.5	-	10.5	29	16	22	6	M5	23	84
34898-C9	MBT.100+I B-10-C9	100	10	31	-	11	35	16	22	6	M5	23	101
34898-C2	MBT.100+I B-10-C2	100	10	31	-	11	35	16	22	6	M5	23	102
34898-C3	MBT.100+I B-10-C3	100	10	31	-	11	35	16	22	6	M5	23	102
34898-C4	MBT.100+I B-10-C4	100	10	31	-	11	35	16	22	6	M5	23	102
34898-C5	MBT.100+I B-10-C5	100	10	31	-	11	35	16	22	6	M5	23	102
34898-C6	MBT.100+I B-10-C6	100	10	31	-	11	35	16	22	6	M5	23	102
34898-C17	MBT.100+I B-10-C17	100	10	31	-	11	35	16	22	6	M5	23	102

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.

Цветной центральный колпачок

Технополимер, матовая поверхность.

Для заказа добавьте к коду и описанию индекс требуемого цвета (C9, ..., C6).

По запросу и в достаточном количестве данная модель может поставляться в других цветах или с изготовленными по индивидуальному заказу графическими символами, маркировкой или надписями.

Вращающаяся ручка

I.701+x- из технополимера.

Стандартное исполнение

Медная втулка, отверстие без резьбы. Сборка с помощью поставляемого поперечного установочного винта UNI 5929-85 (стопорный винт с шестигранным углублением и засверлённым концом).
