Серия MBT.

MBT-B

Поворотные ручки с сетчатой насечкой на поверхности

Технополимер

Латунная втулка, гладкое или резьбовое отверстие

__logo__ELE_OD__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полипропилена Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии MBT.

MBT-B

MBT-B

Поворотные ручки с сетчатой насечкой на поверхности

Технополимер

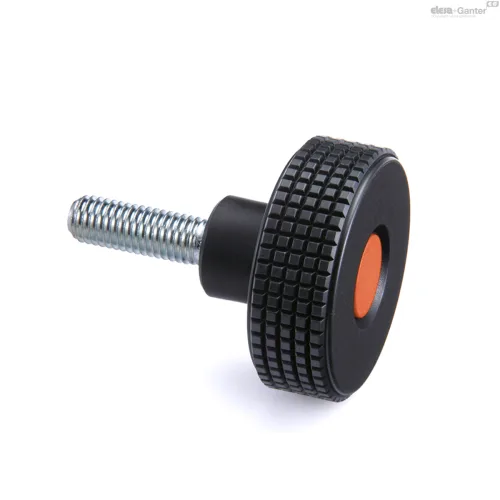

MBT-p

MBT-p

Поворотные ручки с сетчатой насечкой на поверхности

Технополимер

Изображения

MBT-B — Поворотные ручки с сетчатой насечкой на поверхности MBT-B — Поворотные ручки с сетчатой насечкой на поверхности MBT-B — Поворотные ручки с сетчатой насечкой на поверхности MBT-B — Поворотные ручки с сетчатой насечкой на поверхности MBT-B — Поворотные ручки с сетчатой насечкой на поверхности MBT-B — Поворотные ручки с сетчатой насечкой на поверхности MBT-B — Поворотные ручки с сетчатой насечкой на поверхности MBT-B — Поворотные ручки с сетчатой насечкой на поверхности

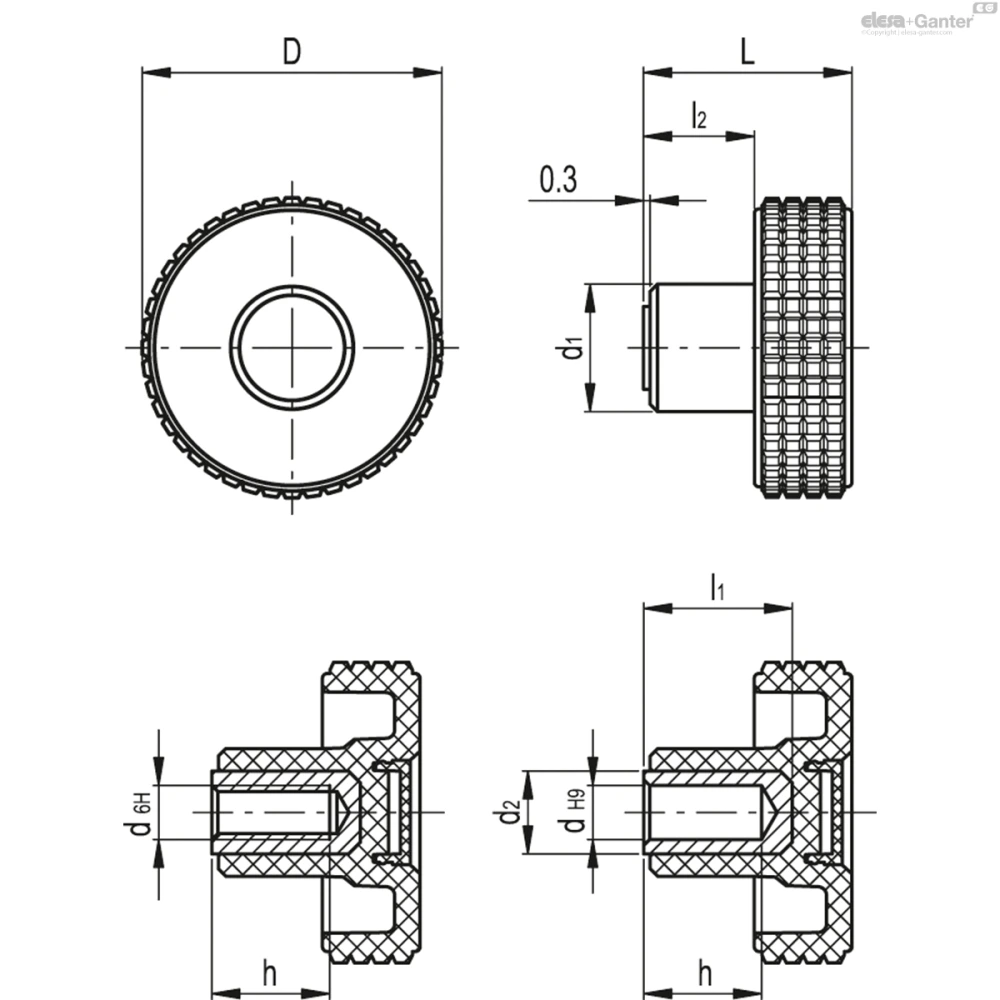

Схемы

Схема MBT-B

MBT-B

Таблица моделей — Поворотные ручки с сетчатой насечкой на поверхности

Артикул Описание
В корзину
34196-C9 MBT.30 B-5-C9 31 - 5 24 15 11 16 11.5 12 21
34196-C2 MBT.30 B-5-C2 31 - 5 24 15 11 16 11.5 12 21
34196-C3 MBT.30 B-5-C3 31 - 5 24 15 11 16 11.5 12 21
34196-C4 MBT.30 B-5-C4 31 - 5 24 15 11 16 11.5 12 21
34196-C5 MBT.30 B-5-C5 31 - 5 24 15 11 16 11.5 12 21
34196-C6 MBT.30 B-5-C6 31 - 5 24 15 11 16 11.5 12 21
34196-C17 MBT.30 B-5-C17 31 - 5 24 15 11 16 11.5 12 21
34201-C9 MBT.30 B-M5-C9 31 M5 - 24 15 - - 11.5 10 15
34201-C2 MBT.30 B-M5-C2 31 M5 - 24 15 - - 11.5 10 14
34201-C3 MBT.30 B-M5-C3 31 M5 - 24 15 - - 11.5 10 14
34201-C4 MBT.30 B-M5-C4 31 M5 - 24 15 - - 11.5 10 14
34201-C5 MBT.30 B-M5-C5 31 M5 - 24 15 - - 11.5 10 14
34201-C6 MBT.30 B-M5-C6 31 M5 - 24 15 - - 11.5 10 14
34201-C17 MBT.30 B-M5-C17 31 M5 - 24 15 - - 11.5 10 14
34197-C9 MBT.30 B-6-C9 31 - 6 24 15 12 17 11.5 14 22
34197-C2 MBT.30 B-6-C2 31 - 6 24 15 12 17 11.5 14 22
34197-C3 MBT.30 B-6-C3 31 - 6 24 15 12 17 11.5 14 22
34197-C4 MBT.30 B-6-C4 31 - 6 24 15 12 17 11.5 14 22
34197-C5 MBT.30 B-6-C5 31 - 6 24 15 12 17 11.5 14 22
34197-C6 MBT.30 B-6-C6 31 - 6 24 15 12 17 11.5 14 22
34197-C17 MBT.30 B-6-C17 31 - 6 24 15 12 17 11.5 14 22
34206-C9 MBT.30 B-M6-C9 31 M6 - 24 15 - - 11.5 12 19
34206-C2 MBT.30 B-M6-C2 31 M6 - 24 15 - - 11.5 12 17
34206-C3 MBT.30 B-M6-C3 31 M6 - 24 15 - - 11.5 12 17
34206-C4 MBT.30 B-M6-C4 31 M6 - 24 15 - - 11.5 12 17
34206-C5 MBT.30 B-M6-C5 31 M6 - 24 15 - - 11.5 12 17
34206-C6 MBT.30 B-M6-C6 31 M6 - 24 15 - - 11.5 12 17
34206-C17 MBT.30 B-M6-C17 31 M6 - 24 15 - - 11.5 12 17
34316-C9 MBT.40 B-6-C9 39.5 - 6 26.5 17 12 17 12.5 14 27
34316-C2 MBT.40 B-6-C2 39.5 - 6 26.5 17 12 17 12.5 14 27
34316-C3 MBT.40 B-6-C3 39.5 - 6 26.5 17 12 17 12.5 14 27
34316-C4 MBT.40 B-6-C4 39.5 - 6 26.5 17 12 17 12.5 14 27
34316-C5 MBT.40 B-6-C5 39.5 - 6 26.5 17 12 17 12.5 14 27
34316-C6 MBT.40 B-6-C6 39.5 - 6 26.5 17 12 17 12.5 14 27
34316-C17 MBT.40 B-6-C17 39.5 - 6 26.5 17 12 17 12.5 14 27
34321-C9 MBT.40 B-M6-C9 39.5 M6 - 26.5 17 - - 12.5 12 25
34321-C2 MBT.40 B-M6-C2 39.5 M6 - 26.5 17 - - 12.5 12 23
34321-C3 MBT.40 B-M6-C3 39.5 M6 - 26.5 17 - - 12.5 12 23
34321-C4 MBT.40 B-M6-C4 39.5 M6 - 26.5 17 - - 12.5 12 23
34321-C5 MBT.40 B-M6-C5 39.5 M6 - 26.5 17 - - 12.5 12 23
34321-C6 MBT.40 B-M6-C6 39.5 M6 - 26.5 17 - - 12.5 12 23
34321-C17 MBT.40 B-M6-C17 39.5 M6 - 26.5 17 - - 12.5 12 23
34326-C9 MBT.40 B-M8-C9 39.5 M8 - 26.5 17 - - 12.5 13 25
34326-C2 MBT.40 B-M8-C2 39.5 M8 - 26.5 17 - - 12.5 13 23
34326-C3 MBT.40 B-M8-C3 39.5 M8 - 26.5 17 - - 12.5 13 23
34326-C4 MBT.40 B-M8-C4 39.5 M8 - 26.5 17 - - 12.5 13 23
34326-C5 MBT.40 B-M8-C5 39.5 M8 - 26.5 17 - - 12.5 13 23
34326-C6 MBT.40 B-M8-C6 39.5 M8 - 26.5 17 - - 12.5 13 23
34326-C17 MBT.40 B-M8-C17 39.5 M8 - 26.5 17 - - 12.5 13 23
34411-C9 MBT.50 B-6-C9 50 - 6 33 20 15 23 16 18 52
34411-C2 MBT.50 B-6-C2 50 - 6 33 20 15 23 16 18 52
34411-C3 MBT.50 B-6-C3 50 - 6 33 20 15 23 16 18 52
34411-C4 MBT.50 B-6-C4 50 - 6 33 20 15 23 16 18 52
34411-C5 MBT.50 B-6-C5 50 - 6 33 20 15 23 16 18 52
34411-C6 MBT.50 B-6-C6 50 - 6 33 20 15 23 16 18 52
34411-C17 MBT.50 B-6-C17 50 - 6 33 20 15 23 16 18 52
34416-C9 MBT.50 B-8-C9 50 - 8 33 20 15 25 16 20 48
34416-C2 MBT.50 B-8-C2 50 - 8 33 20 15 25 16 20 48
34416-C3 MBT.50 B-8-C3 50 - 8 33 20 15 25 16 20 48
34416-C4 MBT.50 B-8-C4 50 - 8 33 20 15 25 16 20 48
34416-C5 MBT.50 B-8-C5 50 - 8 33 20 15 25 16 20 48
34416-C6 MBT.50 B-8-C6 50 - 8 33 20 15 25 16 20 48
34416-C17 MBT.50 B-8-C17 50 - 8 33 20 15 25 16 20 48
34421-C9 MBT.50 B-M8-C9 50 M8 - 33 20 - - 16 20 36
34421-C2 MBT.50 B-M8-C2 50 M8 - 33 20 - - 16 20 36
34421-C3 MBT.50 B-M8-C3 50 M8 - 33 20 - - 16 20 36
34421-C4 MBT.50 B-M8-C4 50 M8 - 33 20 - - 16 20 36
34421-C5 MBT.50 B-M8-C5 50 M8 - 33 20 - - 16 20 36
34421-C6 MBT.50 B-M8-C6 50 M8 - 33 20 - - 16 20 36
34421-C17 MBT.50 B-M8-C17 50 M8 - 33 20 - - 16 20 36
34426-C9 MBT.50 B-M10-C9 50 M10 - 33 20 - - 16 18 39
34426-C2 MBT.50 B-M10-C2 50 M10 - 33 20 - - 16 18 39
34426-C3 MBT.50 B-M10-C3 50 M10 - 33 20 - - 16 18 39
34426-C4 MBT.50 B-M10-C4 50 M10 - 33 20 - - 16 18 39
34426-C5 MBT.50 B-M10-C5 50 M10 - 33 20 - - 16 18 39
34426-C6 MBT.50 B-M10-C6 50 M10 - 33 20 - - 16 18 39
34426-C17 MBT.50 B-M10-C17 50 M10 - 33 20 - - 16 18 39
34506-C9 MBT.60 B-10-C9 61 - 10 39 23 16 30 18.5 25 66
34506-C2 MBT.60 B-10-C2 61 - 10 39 23 16 30 18.5 25 66
34506-C3 MBT.60 B-10-C3 61 - 10 39 23 16 30 18.5 25 66
34506-C4 MBT.60 B-10-C4 61 - 10 39 23 16 30 18.5 25 66
34506-C5 MBT.60 B-10-C5 61 - 10 39 23 16 30 18.5 25 66
34506-C6 MBT.60 B-10-C6 61 - 10 39 23 16 30 18.5 25 66
34506-C17 MBT.60 B-10-C17 61 - 10 39 23 16 30 18.5 25 66
34511-C9 MBT.60 B-M10-C9 61 M10 - 39 23 - - 18.5 20 54
34511-C2 MBT.60 B-M10-C2 61 M10 - 39 23 - - 18.5 20 54
34511-C3 MBT.60 B-M10-C3 61 M10 - 39 23 - - 18.5 20 54
34511-C4 MBT.60 B-M10-C4 61 M10 - 39 23 - - 18.5 20 54
34511-C5 MBT.60 B-M10-C5 61 M10 - 39 23 - - 18.5 20 54
34511-C6 MBT.60 B-M10-C6 61 M10 - 39 23 - - 18.5 20 54
34511-C17 MBT.60 B-M10-C17 61 M10 - 39 23 - - 18.5 20 54
34516-C9 MBT.60 B-M12-C9 61 M12 - 39 23 - - 18.5 20 58
34516-C2 MBT.60 B-M12-C2 61 M12 - 39 23 - - 18.5 20 60
34516-C3 MBT.60 B-M12-C3 61 M12 - 39 23 - - 18.5 20 58
34516-C4 MBT.60 B-M12-C4 61 M12 - 39 23 - - 18.5 20 58
34516-C5 MBT.60 B-M12-C5 61 M12 - 39 23 - - 18.5 20 58
34516-C6 MBT.60 B-M12-C6 61 M12 - 39 23 - - 18.5 20 58
34516-C17 MBT.60 B-M12-C17 61 M12 - 39 23 - - 18.5 20 58
34611-C9 MBT.70 B-M12-C9 70 M12 - 42 24 - - 20.5 20 70
34611-C2 MBT.70 B-M12-C2 70 M12 - 42 24 - - 20.5 20 70
34611-C3 MBT.70 B-M12-C3 70 M12 - 42 24 - - 20.5 20 70
34611-C4 MBT.70 B-M12-C4 70 M12 - 42 24 - - 20.5 20 70
34611-C5 MBT.70 B-M12-C5 70 M12 - 42 24 - - 20.5 20 70
34611-C6 MBT.70 B-M12-C6 70 M12 - 42 24 - - 20.5 20 70
34611-C17 MBT.70 B-M12-C17 70 M12 - 42 24 - - 20.5 20 70
34616-C9 MBT.70 B-M14-C9 70 M14 - 42 24 - - 20.5 20 75
34616-C2 MBT.70 B-M14-C2 70 M14 - 42 24 - - 20.5 20 75
34616-C3 MBT.70 B-M14-C3 70 M14 - 42 24 - - 20.5 20 75
34616-C4 MBT.70 B-M14-C4 70 M14 - 42 24 - - 20.5 20 75
34616-C5 MBT.70 B-M14-C5 70 M14 - 42 24 - - 20.5 20 75
34616-C6 MBT.70 B-M14-C6 70 M14 - 42 24 - - 20.5 20 75
34616-C17 MBT.70 B-M14-C17 70 M14 - 42 24 - - 20.5 20 75
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.

Цветной центральный колпачок

Технополимер, матовая поверхность.

Для заказа добавьте к коду и описанию индекс требуемого цвета (C9, ..., C17).

По запросу и в достаточном количестве данная модель может поставляться в других цветах или с изготовленными по индивидуальному заказу графическими символами, маркировкой или надписями.

Стандартные исполнения

  • MBT-B: втулка из латуни с глухим отверстием с резьбой либо без резьбы.
  • MBT-p: шпилька из оцинкованной стали, плоский торец с фаской, согласно стандарту UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Эргономичность и удобство в использовании

Мелкая насечка на внешнем ободе ручки обеспечивает надёжный и удобный захват в самых разнообразных рабочих условиях и облегчает её использование даже при быстром вращении.
