Серия LVQ.A-SST
LVQ.A-SST
Регулируемые опоры
Основание из технополимера, винт из нержавеющей стали
без противоскользящего диска
Исполнения серии LVQ.A-SST
Изображения

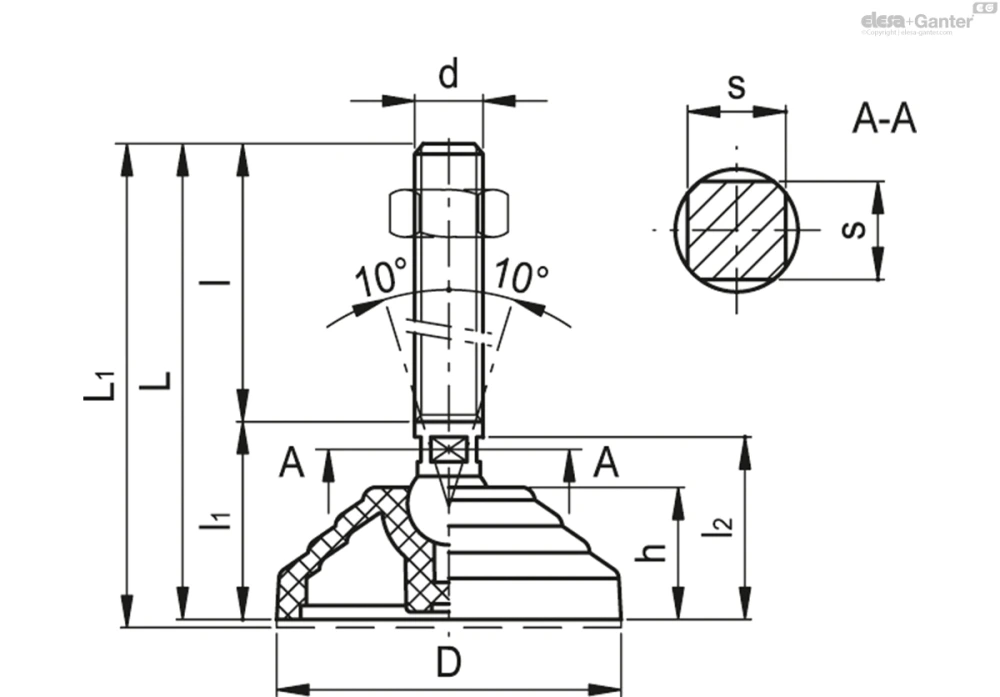

Схемы
LVQ.A-SST
Таблица моделей — Регулируемые опоры
| Артикул | Описание |
|
|
|
|
|
|
|
|
Шарнирное соединение Ø |
|
Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 323901 | LVQ.A-60-14-SST-M16x68 | 60 | M16 | 102 | 68 | 34 | 32.5 | 24 | 12 | 14 | 14000 | 128 | |
| 323903 | LVQ.A-60-14-SST-M16x108 | 60 | M16 | 142 | 108 | 34 | 32.5 | 24 | 12 | 14 | 14000 | 192 | |
| 323905 | LVQ.A-60-14-SST-M16x148 | 60 | M16 | 182 | 148 | 34 | 32.5 | 24 | 12 | 14 | 14000 | 256 | |
| 323907 | LVQ.A-60-14-SST-M16x168 | 60 | M16 | 202 | 168 | 34 | 32.5 | 24 | 12 | 14 | 14000 | 288 | |
| 323911 | LVQ.A-60-14-SST-M20x110 | 60 | M20 | 149 | 110 | 39 | 36.5 | 24 | 15 | 14 | 14000 | 292 | |
| 323913 | LVQ.A-60-14-SST-M20x150 | 60 | M20 | 189 | 150 | 39 | 36.5 | 24 | 15 | 14 | 14000 | 392 | |
| 323915 | LVQ.A-60-14-SST-M20x170 | 60 | M20 | 209 | 170 | 39 | 36.5 | 24 | 15 | 14 | 14000 | 442 | |
| 323917 | LVQ.A-60-14-SST-M20x210 | 60 | M20 | 249 | 210 | 39 | 36.5 | 24 | 15 | 14 | 14000 | 541 | |
| 324951 | LVQ.A-70-14-SST-M16x68 | 70 | M16 | 97 | 68 | 29 | 27.5 | 19 | 12 | 14 | 14000 | 126 | |
| 324953 | LVQ.A-70-14-SST-M16x108 | 70 | M16 | 137 | 108 | 29 | 27.5 | 19 | 12 | 14 | 14000 | 190 | |
| 324955 | LVQ.A-70-14-SST-M16x148 | 70 | M16 | 177 | 148 | 29 | 27.5 | 19 | 12 | 14 | 14000 | 254 | |
| 324957 | LVQ.A-70-14-SST-M16x168 | 70 | M16 | 197 | 168 | 29 | 27.5 | 19 | 12 | 14 | 14000 | 286 | |
| 324961 | LVQ.A-70-14-SST-M20x110 | 70 | M20 | 144 | 110 | 34 | 31.5 | 19 | 15 | 14 | 14000 | 290 | |
| 324963 | LVQ.A-70-14-SST-M20x150 | 70 | M20 | 184 | 150 | 34 | 31.5 | 19 | 15 | 14 | 14000 | 390 | |
| 324965 | LVQ.A-70-14-SST-M20x170 | 70 | M20 | 204 | 170 | 34 | 31.5 | 19 | 15 | 14 | 14000 | 440 | |
| 324967 | LVQ.A-70-14-SST-M20x210 | 70 | M20 | 244 | 210 | 34 | 31.5 | 19 | 15 | 14 | 14000 | 539 | |
| 324971 | LVQ.A-70-14-SST-M24x110 | 70 | M24 | 144 | 110 | 34 | 31.5 | 19 | 18 | 14 | 14000 | 397 | |
| 324973 | LVQ.A-70-14-SST-M24x170 | 70 | M24 | 204 | 170 | 34 | 31.5 | 19 | 18 | 14 | 14000 | 612 | |
| 324975 | LVQ.A-70-14-SST-M24x210 | 70 | M24 | 244 | 210 | 34 | 31.5 | 19 | 18 | 14 | 14000 | 756 | |
| 325001 | LVQ.A-80-14-SST-M16x68 | 80 | M16 | 102 | 68 | 34 | 32.5 | 24 | 12 | 14 | 16000 | 149 | |
| 325003 | LVQ.A-80-14-SST-M16x108 | 80 | M16 | 142 | 108 | 34 | 32.5 | 24 | 12 | 14 | 16000 | 213 | |
| 325005 | LVQ.A-80-14-SST-M16x148 | 80 | M16 | 182 | 148 | 34 | 32.5 | 24 | 12 | 14 | 16000 | 277 | |
| 325007 | LVQ.A-80-14-SST-M16x168 | 80 | M16 | 202 | 168 | 34 | 32.5 | 24 | 12 | 14 | 16000 | 309 | |
| 325011 | LVQ.A-80-14-SST-M20x110 | 80 | M20 | 149 | 110 | 39 | 36.5 | 24 | 15 | 14 | 16000 | 313 | |
| 325013 | LVQ.A-80-14-SST-M20x150 | 80 | M20 | 189 | 150 | 39 | 36.5 | 24 | 15 | 14 | 16000 | 413 | |
| 325015 | LVQ.A-80-14-SST-M20x170 | 80 | M20 | 209 | 170 | 39 | 36.5 | 24 | 15 | 14 | 16000 | 463 | |
| 325017 | LVQ.A-80-14-SST-M20x210 | 80 | M20 | 249 | 210 | 39 | 36.5 | 24 | 15 | 14 | 16000 | 562 | |
| 325021 | LVQ.A-80-14-SST-M24x110 | 80 | M24 | 149 | 110 | 39 | 36.5 | 24 | 18 | 14 | 16000 | 420 | |
| 325023 | LVQ.A-80-14-SST-M24x170 | 80 | M24 | 209 | 170 | 39 | 36.5 | 24 | 18 | 14 | 16000 | 635 | |
| 325025 | LVQ.A-80-14-SST-M24x210 | 80 | M24 | 249 | 210 | 39 | 36.5 | 24 | 18 | 14 | 16000 | 779 | |
| 325851 | LVQ.A-100-14-SST-M16x68 | 100 | M16 | 102 | 68 | 34 | 32.5 | 24 | 12 | 14 | 16000 | 179 | |
| 325853 | LVQ.A-100-14-SST-M16x108 | 100 | M16 | 142 | 108 | 34 | 32.5 | 24 | 12 | 14 | 16000 | 243 | |
| 325855 | LVQ.A-100-14-SST-M16x148 | 100 | M16 | 182 | 148 | 34 | 32.5 | 24 | 12 | 14 | 16000 | 307 | |
| 325857 | LVQ.A-100-14-SST-M16x168 | 100 | M16 | 202 | 168 | 34 | 32.5 | 24 | 12 | 14 | 16000 | 339 | |
| 325861 | LVQ.A-100-14-SST-M20x110 | 100 | M20 | 149 | 110 | 39 | 36.5 | 24 | 15 | 14 | 16000 | 343 | |
| 325863 | LVQ.A-100-14-SST-M20x150 | 100 | M20 | 189 | 150 | 39 | 36.5 | 24 | 15 | 14 | 16000 | 443 | |
| 325865 | LVQ.A-100-14-SST-M20x170 | 100 | M20 | 209 | 170 | 39 | 36.5 | 24 | 15 | 14 | 16000 | 493 | |
| 325867 | LVQ.A-100-14-SST-M20x210 | 100 | M20 | 249 | 210 | 39 | 36.5 | 24 | 15 | 14 | 16000 | 592 | |
| 325871 | LVQ.A-100-14-SST-M24x110 | 100 | M24 | 149 | 110 | 39 | 36.5 | 24 | 18 | 14 | 16000 | 450 | |
| 325873 | LVQ.A-100-14-SST-M24x170 | 100 | M24 | 209 | 170 | 39 | 36.5 | 24 | 18 | 14 | 16000 | 665 | |
| 325875 | LVQ.A-100-14-SST-M24x210 | 100 | M24 | 249 | 210 | 39 | 36.5 | 24 | 18 | 14 | 16000 | 809 |
Основные характеристики
Основа
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Винт с шарнирной головкой
Резьбовой винт из оцинкованной стали AISI 304 с регулировочным квадратным участком
Стандартные исполнения
- LVQ.A-SST: без противоскользящего диска.
- LVQ.A-AS-SST: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.
Общая информация
Особенности
Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.
Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски).
Информация по заказу
Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.
Для отдельного заказа оснований и винтов см.:
Аксессуары по запросу
Аксессуары по запросу
Гайка из нержавеющей стали AISI 304 (см. Гайки NT.-).
