Серия LVQ.A-SST

LVQ.A-AS-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

с противоскользящим диском

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LVQ.A-SST

LVQ.A-AS-SST

LVQ.A-AS-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали
LVQ.A-SST

LVQ.A-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

Изображения

LVQ.A-AS-SST — Регулируемые опоры

Схемы

Схема LVQ.A-AS-SST

LVQ.A-AS-SST

Таблица моделей — Регулируемые опоры

Артикул Описание
Шарнирное соединение Ø
Вес (г) В корзину
327901 LVQ.A-60-14-AS-SST-M16x68 60 M16 102 105 68 34 32.5 24 12 14 14000 147
327903 LVQ.A-60-14-AS-SST-M16x108 60 M16 142 145 108 34 32.5 24 12 14 14000 211
327905 LVQ.A-60-14-AS-SST-M16x148 60 M16 182 185 148 34 32.5 24 12 14 14000 275
327907 LVQ.A-60-14-AS-SST-M16x168 60 M16 202 205 168 34 32.5 24 12 14 14000 307
327911 LVQ.A-60-14-AS-SST-M20x110 60 M20 149 152 110 39 36.5 24 15 14 14000 311
327913 LVQ.A-60-14-AS-SST-M20x150 60 M20 189 192 150 39 36.5 24 15 14 14000 411
327915 LVQ.A-60-14-AS-SST-M20x170 60 M20 209 212 170 39 36.5 24 15 14 14000 461
327917 LVQ.A-60-14-AS-SST-M20x210 60 M20 249 252 210 39 36.5 24 15 14 14000 560
328951 LVQ.A-70-14-AS-SST-M16x68 70 M16 97 100 68 29 27.5 19 12 14 14000 146
328953 LVQ.A-70-14-AS-SST-M16x108 70 M16 137 140 108 29 27.5 19 12 14 14000 210
328955 LVQ.A-70-14-AS-SST-M16x148 70 M16 177 180 148 29 27.5 19 12 14 14000 274
328957 LVQ.A-70-14-AS-SST-M16x168 70 M16 197 200 168 29 27.5 19 12 14 14000 306
328961 LVQ.A-70-14-AS-SST-M20x110 70 M20 144 147 110 34 31.5 19 15 14 14000 310
328963 LVQ.A-70-14-AS-SST-M20x150 70 M20 184 187 150 34 31.5 19 15 14 14000 410
328965 LVQ.A-70-14-AS-SST-M20x170 70 M20 204 207 170 34 31.5 19 15 14 14000 460
328967 LVQ.A-70-14-AS-SST-M20x210 70 M20 244 247 210 34 31.5 19 15 14 14000 559
328971 LVQ.A-70-14-AS-SST-M24x110 70 M24 144 147 110 34 31.5 19 18 14 14000 417
328973 LVQ.A-70-14-AS-SST-M24x170 70 M24 204 207 170 34 31.5 19 18 14 14000 632
328975 LVQ.A-70-14-AS-SST-M24x210 70 M24 244 247 210 34 31.5 19 18 14 14000 776
329001 LVQ.A-80-14-AS-SST-M16x68 80 M16 102 105 68 34 32.5 24 12 14 16000 175
329003 LVQ.A-80-14-AS-SST-M16x108 80 M16 142 145 108 34 32.5 24 12 14 16000 239
329005 LVQ.A-80-14-AS-SST-M16x148 80 M16 182 185 148 34 32.5 24 12 14 16000 303
329007 LVQ.A-80-14-AS-SST-M16x168 80 M16 202 205 168 34 32.5 24 12 14 16000 335
329011 LVQ.A-80-14-AS-SST-M20x110 80 M20 149 152 110 39 36.5 24 15 14 16000 339
329013 LVQ.A-80-14-AS-SST-M20x150 80 M20 189 192 150 39 36.5 24 15 14 16000 439
329015 LVQ.A-80-14-AS-SST-M20x170 80 M20 209 212 170 39 36.5 24 15 14 16000 489
329017 LVQ.A-80-14-AS-SST-M20x210 80 M20 249 252 210 39 36.5 24 15 14 16000 588
329021 LVQ.A-80-14-AS-SST-M24x110 80 M24 149 152 110 39 36.5 24 18 14 16000 446
329023 LVQ.A-80-14-AS-SST-M24x170 80 M24 209 212 170 39 36.5 24 18 14 16000 661
329025 LVQ.A-80-14-AS-SST-M24x210 80 M24 249 252 210 39 36.5 24 18 14 16000 805
329851 LVQ.A-100-14-AS-SST-M16x68 100 M16 102 105 68 34 32.5 24 12 14 16000 233
329853 LVQ.A-100-14-AS-SST-M16x108 100 M16 142 145 108 34 32.5 24 12 14 16000 297
329855 LVQ.A-100-14-AS-SST-M16x148 100 M16 182 185 148 34 32.5 24 12 14 16000 361
329857 LVQ.A-100-14-AS-SST-M16x168 100 M16 202 205 168 34 32.5 24 12 14 16000 393
329861 LVQ.A-100-14-AS-SST-M20x110 100 M20 149 152 110 39 36.5 24 15 14 16000 397
329863 LVQ.A-100-14-AS-SST-M20x150 100 M20 189 192 150 39 36.5 24 15 14 16000 497
329865 LVQ.A-100-14-AS-SST-M20x170 100 M20 209 212 170 39 36.5 24 15 14 16000 547
329867 LVQ.A-100-14-AS-SST-M20x210 100 M20 249 252 210 39 36.5 24 15 14 16000 646
329871 LVQ.A-100-14-AS-SST-M24x110 100 M24 149 152 110 39 36.5 24 18 14 16000 504
329873 LVQ.A-100-14-AS-SST-M24x170 100 M24 209 212 170 39 36.5 24 18 14 16000 719
329875 LVQ.A-100-14-AS-SST-M24x210 100 M24 249 252 210 39 36.5 24 18 14 16000 863
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали AISI 304 с регулировочным квадратным участком

Стандартные исполнения

  • LVQ.A-SST: без противоскользящего диска.
  • LVQ.A-AS-SST: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Общая информация

Особенности

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

таблица возможных комбинаций оснований/винтов

Аксессуары по запросу

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.-).

Вопрос о продукции

Спросите о серии LVQ.A-AS-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LVQ.A-AS-SST — Регулируемые опоры

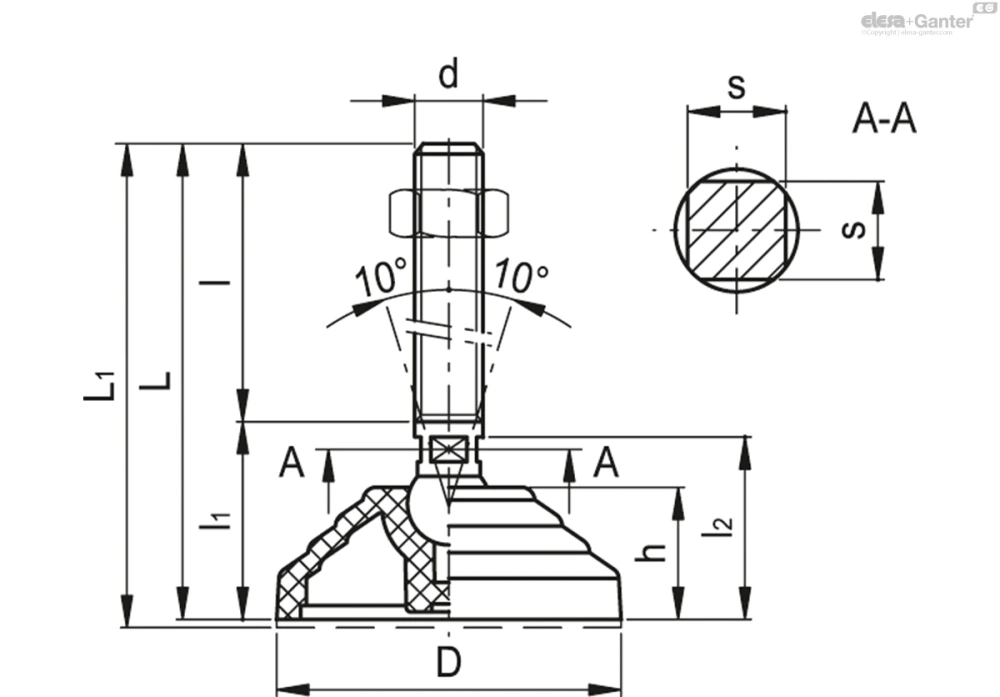

Чертёж LVQ.A-AS-SST
