Серия LV.FO-STP
LV.FO-STP
Регулируемые опоры для крепления к полу
Основание из технополимера, винт из СУПЕР-технополимера
без противоскользящего диска
Исполнения серии LV.FO-STP
Изображения

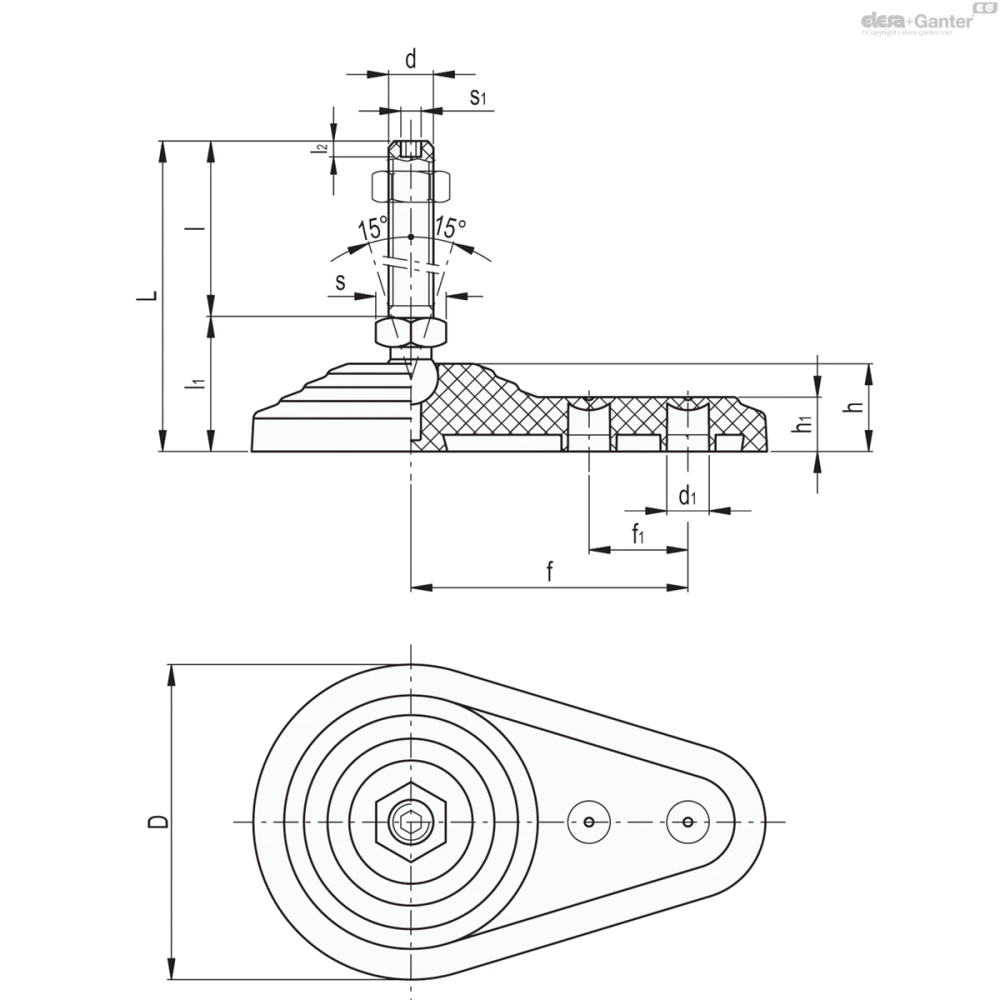

Схемы
LV.FO-STP
Таблица моделей — Регулируемые опоры для крепления к полу
| Артикул | Описание |
|
|
|
|
|
|
|
|
h1 |
|
|
|
|
|
Шарнирное соединение Ø |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 513013 | LV.FO-60-14-STP-M8x44 | 60 | 8.5 | M8 | 75.5 | 44 | 31.5 | 5 | 21 | 14 | 2700 | 50 | 18 | 16 | 3 | 14 | 2700 | 56 | |
| 513018 | LV.FO-60-14-STP-M8x69 | 60 | 8.5 | M8 | 100.5 | 69 | 31.5 | 5 | 21 | 14 | 2700 | 50 | 18 | 16 | 3 | 14 | 2700 | 57.5 | |
| 513023 | LV.FO-60-14-STP-M10x44 | 60 | 8.5 | M10 | 75.5 | 44 | 31.5 | 6 | 21 | 14 | 4800 | 50 | 18 | 16 | 4 | 14 | 4800 | 57.5 | |
| 513028 | LV.FO-60-14-STP-M10x69 | 60 | 8.5 | M10 | 100.5 | 69 | 31.5 | 6 | 21 | 14 | 5000 | 50 | 18 | 16 | 4 | 14 | 5000 | 60 | |
| 513033 | LV.FO-60-14-STP-M10x99 | 60 | 8.5 | M10 | 130.5 | 99 | 31.5 | 6 | 21 | 14 | 5100 | 50 | 18 | 16 | 4 | 14 | 5100 | 63 | |
| 513038 | LV.FO-60-14-STP-M12x44 | 60 | 8.5 | M12 | 75.5 | 44 | 31.5 | 7 | 21 | 14 | 6800 | 50 | 18 | 16 | 5 | 14 | 6800 | 59 | |
| 513043 | LV.FO-60-14-STP-M12x69 | 60 | 8.5 | M12 | 100.5 | 69 | 31.5 | 7 | 21 | 14 | 7000 | 50 | 18 | 16 | 5 | 14 | 7000 | 63 | |
| 513048 | LV.FO-60-14-STP-M12x99 | 60 | 8.5 | M12 | 130.5 | 99 | 31.5 | 7 | 21 | 14 | 7000 | 50 | 18 | 16 | 5 | 14 | 7000 | 67.5 | |
| 513053 | LV.FO-60-14-STP-M16x69 | 60 | 8.5 | M16 | 102 | 69 | 33 | 7 | 21 | 14 | - | 50 | 18 | 22 | 6 | 14 | 8000 | 78 | |
| 513058 | LV.FO-60-14-STP-M16x109 | 60 | 8.5 | M16 | 142 | 109 | 33 | 7 | 21 | 14 | - | 50 | 18 | 22 | 6 | 14 | 8000 | 88.5 | |
| 513063 | LV.FO-60-14-STP-M16x149 | 60 | 8.5 | M16 | 182 | 149 | 33 | 7 | 21 | 14 | - | 50 | 18 | 22 | 6 | 14 | 7000 | 99 | |
| 513068 | LV.FO-60-14-STP-M16x169 | 60 | 8.5 | M16 | 202 | 169 | 33 | 7 | 21 | 14 | - | 50 | 18 | 22 | 6 | 14 | 6000 | 104.5 | |
| 513123 | LV.FO-80-14-STP-M8x44 | 80 | 10.5 | M8 | 77 | 44 | 33 | 5 | 22 | 14 | 2700 | 70 | 25 | 16 | 3 | 14 | 2700 | 94 | |
| 513127 | LV.FO-80-14-STP-M8x69 | 80 | 10.5 | M8 | 102 | 69 | 33 | 5 | 22 | 14 | 2700 | 70 | 25 | 16 | 3 | 14 | 2700 | 95.5 | |
| 513223 | LV.FO-80-14-STP-M10x44 | 80 | 10.5 | M10 | 77 | 44 | 33 | 6 | 22 | 14 | 4800 | 70 | 25 | 16 | 4 | 14 | 4800 | 95.5 | |
| 513227 | LV.FO-80-14-STP-M10x69 | 80 | 10.5 | M10 | 102 | 69 | 33 | 6 | 22 | 14 | 5000 | 70 | 25 | 16 | 4 | 14 | 5000 | 98 | |
| 513233 | LV.FO-80-14-STP-M10x99 | 80 | 10.5 | M10 | 132 | 99 | 33 | 6 | 22 | 14 | 5100 | 70 | 25 | 16 | 4 | 14 | 5100 | 101 | |
| 513323 | LV.FO-80-14-STP-M12x44 | 80 | 10.5 | M12 | 77 | 44 | 33 | 7 | 22 | 14 | 6800 | 70 | 25 | 16 | 5 | 14 | 6800 | 97 | |
| 513327 | LV.FO-80-14-STP-M12x69 | 80 | 10.5 | M12 | 102 | 69 | 33 | 7 | 22 | 14 | 7000 | 70 | 25 | 16 | 5 | 14 | 7000 | 101 | |
| 513333 | LV.FO-80-14-STP-M12x99 | 80 | 10.5 | M12 | 132 | 99 | 33 | 7 | 22 | 14 | 7000 | 70 | 25 | 16 | 5 | 14 | 7000 | 105.5 | |
| 513523 | LV.FO-80-14-STP-M16x69 | 80 | 10.5 | M16 | 104 | 69 | 35 | 7 | 22 | 14 | - | 70 | 25 | 22 | 6 | 14 | 8000 | 114 | |
| 513527 | LV.FO-80-14-STP-M16x109 | 80 | 10.5 | M16 | 144 | 109 | 35 | 7 | 22 | 14 | - | 70 | 25 | 22 | 6 | 14 | 8000 | 124.5 | |
| 513543 | LV.FO-80-14-STP-M16x149 | 80 | 10.5 | M16 | 184 | 149 | 35 | 7 | 22 | 14 | - | 70 | 25 | 22 | 6 | 14 | 7000 | 135 | |
| 513563 | LV.FO-80-14-STP-M16x169 | 80 | 10.5 | M16 | 204 | 169 | 35 | 7 | 22 | 14 | - | 70 | 25 | 22 | 6 | 14 | 6000 | 140.5 |
Основные характеристики
Основа
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Винт с шарнирной головкой
СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, с шестигранным углублением и регулировочным шестигранником.
Стандартные исполнения
- LV.FO-STP: без противоскользящего диска.
- LV.FO-AS-STP: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.
Общая информация
Особенности
Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.
Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.
Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).
Информация по заказу
Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.
Для отдельного заказа оснований и винтов см.:
- коды Основания
- коды Винты
Аксессуары
Аксессуары по запросу
NT.: Гайка из нержавеющей стали AISI 304 или оцинкованной стали.
Вопрос о продукции
Спросите о серии LV.FO-STP — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
