Серия LV.FO-STP
LV.FO-AS-STP
Регулируемые опоры для крепления к полу
Основание из технополимера, винт из СУПЕР-технополимера
с противоскользящим диском
Исполнения серии LV.FO-STP
Изображения

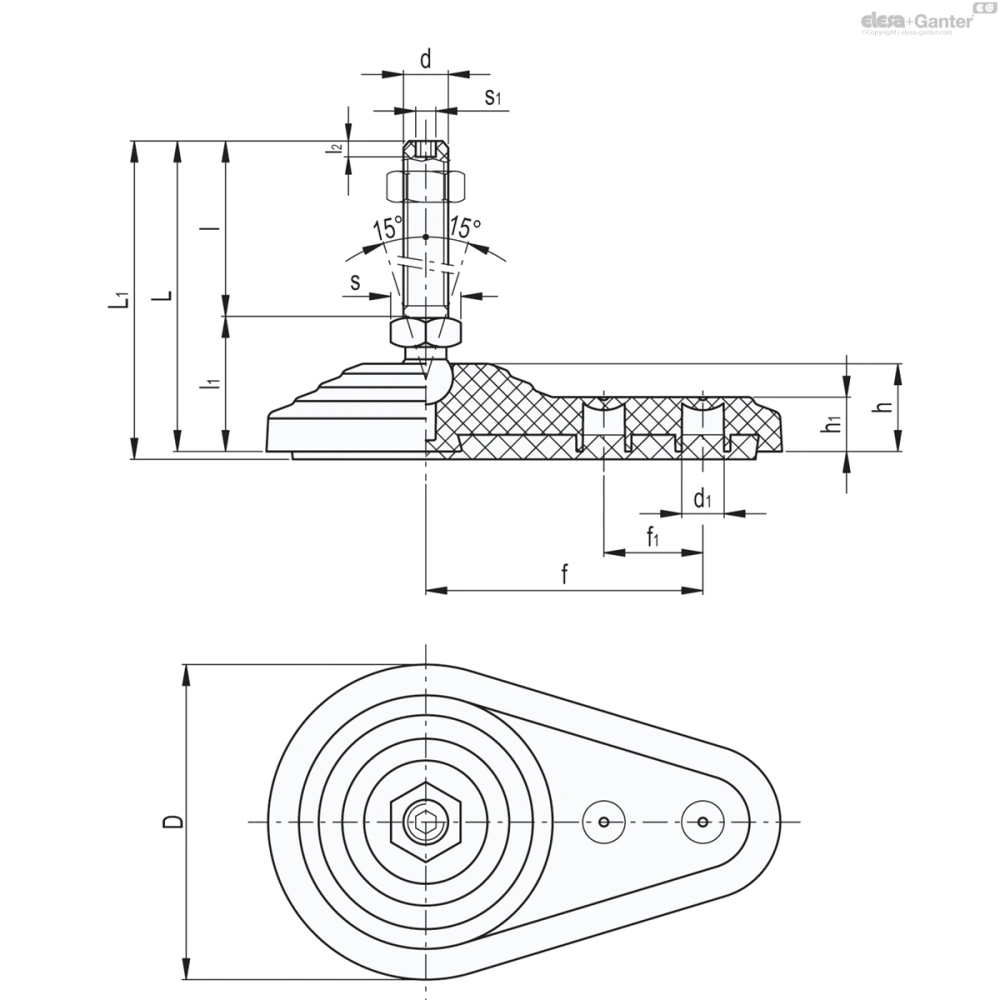

Схемы
LV.FO-AS-STP
Таблица моделей — Регулируемые опоры для крепления к полу
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
h1 |
|
|
|
|
|
Шарнирное соединение Ø |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 516013 | LV.FO-60-14-AS-STP-M8x44 | 60 | 8.5 | M8 | 75.5 | 78.5 | 44 | 31.5 | 5 | 21 | 14 | 2700 | 50 | 18 | 16 | 3 | 14 | 2700 | 72 | |
| 516018 | LV.FO-60-14-AS-STP-M8x69 | 60 | 8.5 | M8 | 100.5 | 103.5 | 69 | 31.5 | 5 | 21 | 14 | 2700 | 50 | 18 | 16 | 3 | 14 | 2700 | 73.5 | |
| 516023 | LV.FO-60-14-AS-STP-M10x44 | 60 | 8.5 | M10 | 75.5 | 78.5 | 44 | 31.5 | 6 | 21 | 14 | 4800 | 50 | 18 | 16 | 4 | 14 | 4800 | 73.5 | |
| 516028 | LV.FO-60-14-AS-STP-M10x69 | 60 | 8.5 | M10 | 100.5 | 103.5 | 69 | 31.5 | 6 | 21 | 14 | 5000 | 50 | 18 | 16 | 4 | 14 | 5000 | 76 | |
| 516033 | LV.FO-60-14-AS-STP-M10x99 | 60 | 8.5 | M10 | 130.5 | 133.5 | 99 | 31.5 | 6 | 21 | 14 | 5100 | 50 | 18 | 16 | 4 | 14 | 5100 | 79 | |
| 516038 | LV.FO-60-14-AS-STP-M12x44 | 60 | 8.5 | M12 | 75.5 | 78.5 | 44 | 31.5 | 7 | 21 | 14 | 6800 | 50 | 18 | 16 | 5 | 14 | 6800 | 75 | |
| 516043 | LV.FO-60-14-AS-STP-M12x69 | 60 | 8.5 | M12 | 100.5 | 103.5 | 69 | 31.5 | 7 | 21 | 14 | 7000 | 50 | 18 | 16 | 5 | 14 | 7000 | 79 | |
| 516048 | LV.FO-60-14-AS-STP-M12x99 | 60 | 8.5 | M12 | 130.5 | 133.5 | 99 | 31.5 | 7 | 21 | 14 | 7000 | 50 | 18 | 16 | 5 | 14 | 7000 | 83.5 | |
| 516053 | LV.FO-60-14-AS-STP-M16x69 | 60 | 8.5 | M16 | 102 | 105 | 69 | 33 | 7 | 21 | 14 | - | 50 | 18 | 22 | 6 | 14 | 8000 | 93.5 | |
| 516058 | LV.FO-60-14-AS-STP-M16x109 | 60 | 8.5 | M16 | 142 | 145 | 109 | 33 | 7 | 21 | 14 | - | 50 | 18 | 22 | 6 | 14 | 8000 | 104 | |
| 516063 | LV.FO-60-14-AS-STP-M16x149 | 60 | 8.5 | M16 | 182 | 185 | 149 | 33 | 7 | 21 | 14 | - | 50 | 18 | 22 | 6 | 14 | 7000 | 114.5 | |
| 516068 | LV.FO-60-14-AS-STP-M16x169 | 60 | 8.5 | M16 | 202 | 205 | 169 | 33 | 7 | 21 | 14 | - | 50 | 18 | 22 | 6 | 14 | 6000 | 120 | |
| 516123 | LV.FO-80-14-AS-STP-M8x44 | 80 | 10.5 | M8 | 77 | 80 | 44 | 33 | 5 | 22 | 14 | 2700 | 70 | 25 | 16 | 3 | 14 | 2700 | 124 | |
| 516127 | LV.FO-80-14-AS-STP-M8x69 | 80 | 10.5 | M8 | 102 | 105 | 69 | 33 | 5 | 22 | 14 | 2700 | 70 | 25 | 16 | 3 | 14 | 2700 | 125.5 | |
| 516223 | LV.FO-80-14-AS-STP-M10x44 | 80 | 10.5 | M10 | 77 | 80 | 44 | 33 | 6 | 22 | 14 | 4800 | 70 | 25 | 16 | 4 | 14 | 4800 | 125.5 | |
| 516227 | LV.FO-80-14-AS-STP-M10x69 | 80 | 10.5 | M10 | 102 | 105 | 69 | 33 | 6 | 22 | 14 | 5000 | 70 | 25 | 16 | 4 | 14 | 5000 | 128 | |
| 516233 | LV.FO-80-14-AS-STP-M10x99 | 80 | 10.5 | M10 | 132 | 135 | 99 | 33 | 6 | 22 | 14 | 5100 | 70 | 25 | 16 | 4 | 14 | 5100 | 131 | |
| 516323 | LV.FO-80-14-AS-STP-M12x44 | 80 | 10.5 | M12 | 77 | 80 | 44 | 33 | 7 | 22 | 14 | 6800 | 70 | 25 | 16 | 5 | 14 | 6800 | 127 | |
| 516327 | LV.FO-80-14-AS-STP-M12x69 | 80 | 10.5 | M12 | 102 | 105 | 69 | 33 | 7 | 22 | 14 | 7000 | 70 | 25 | 16 | 5 | 14 | 7000 | 131 | |
| 516333 | LV.FO-80-14-AS-STP-M12x99 | 80 | 10.5 | M12 | 132 | 135 | 99 | 33 | 7 | 22 | 14 | 7000 | 70 | 25 | 16 | 5 | 14 | 7000 | 135.5 | |
| 516523 | LV.FO-80-14-AS-STP-M16x69 | 80 | 10.5 | M16 | 104 | 107 | 69 | 35 | 7 | 22 | 14 | - | 70 | 25 | 22 | 6 | 14 | 8000 | 140 | |
| 516527 | LV.FO-80-14-AS-STP-M16x109 | 80 | 10.5 | M16 | 144 | 147 | 109 | 35 | 7 | 22 | 14 | - | 70 | 25 | 22 | 6 | 14 | 8000 | 150.5 | |
| 516543 | LV.FO-80-14-AS-STP-M16x149 | 80 | 10.5 | M16 | 184 | 187 | 149 | 35 | 7 | 22 | 14 | - | 70 | 25 | 22 | 6 | 14 | 7000 | 161 | |
| 516563 | LV.FO-80-14-AS-STP-M16x169 | 80 | 10.5 | M16 | 204 | 207 | 169 | 35 | 7 | 22 | 14 | - | 70 | 25 | 22 | 6 | 14 | 6000 | 166.5 |
Основные характеристики
Основа
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Винт с шарнирной головкой
СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, с шестигранным углублением и регулировочным шестигранником.
Стандартные исполнения
- LV.FO-STP: без противоскользящего диска.
- LV.FO-AS-STP: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.
Общая информация
Особенности
Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.
Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.
Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).
Информация по заказу
Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.
Для отдельного заказа оснований и винтов см.:
- коды Основания
- коды Винты
Аксессуары
Аксессуары по запросу
NT.: Гайка из нержавеющей стали AISI 304 или оцинкованной стали.
