Серия LV.F-STP-VD
LV.F-STP-VD
Регулируемые опоры для крепления к полу
Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера
Без противоскользящего диска
Исполнения серии LV.F-STP-VD
Изображения

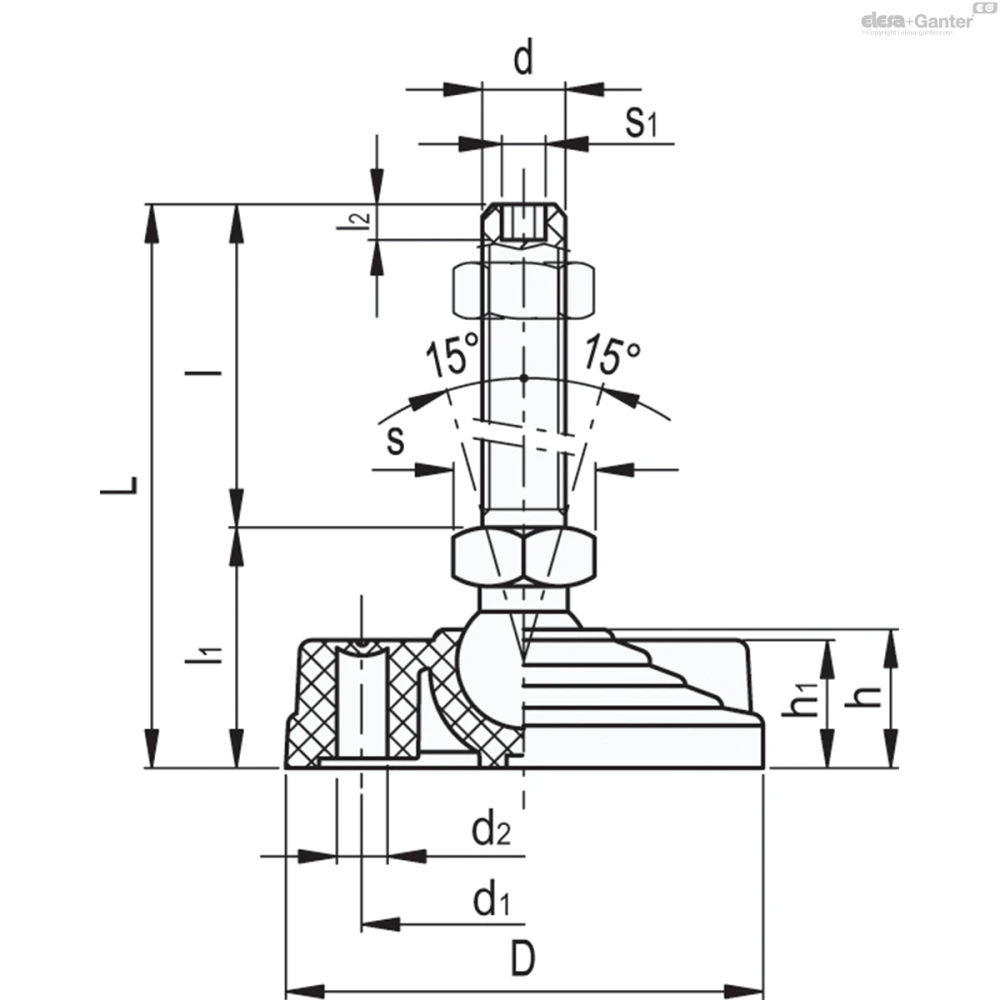

Схемы
LV.F-STP-VD
Таблица моделей — Регулируемые опоры для крепления к полу
| Артикул | Описание |
|
|
|
|
|
|
|
|
h | h1 |
|
|
Шарнирное соединение Ø |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 185302 | LV.F-80-14-STP-M8x44-VD | 80 | M8 | 79 | 44 | 35 | 5 | 54 | 8.5 | 24 | 23 | 16 | 3 | 14 | 2500 | 71 | |
| 185304 | LV.F-80-14-STP-M8x69-VD | 80 | M8 | 104 | 69 | 35 | 5 | 54 | 8.5 | 24 | 23 | 16 | 3 | 14 | 2500 | 72 | |
| 185312 | LV.F-80-14-STP-M10x44-VD | 80 | M10 | 79 | 44 | 35 | 6 | 54 | 8.5 | 24 | 23 | 16 | 4 | 14 | 3500 | 72 | |
| 185314 | LV.F-80-14-STP-M10x69-VD | 80 | M10 | 104 | 69 | 35 | 6 | 54 | 8.5 | 24 | 23 | 16 | 4 | 14 | 3500 | 75 | |
| 185316 | LV.F-80-14-STP-M10x99-VD | 80 | M10 | 134 | 99 | 35 | 6 | 54 | 8.5 | 24 | 23 | 16 | 4 | 14 | 3500 | 78 | |
| 185322 | LV.F-80-14-STP-M12x44-VD | 80 | M12 | 79 | 44 | 35 | 7 | 54 | 8.5 | 24 | 23 | 16 | 5 | 14 | 4500 | 74 | |
| 185324 | LV.F-80-14-STP-M12x69-VD | 80 | M12 | 104 | 69 | 35 | 7 | 54 | 8.5 | 24 | 23 | 16 | 5 | 14 | 4500 | 77 | |
| 185326 | LV.F-80-14-STP-M12x99-VD | 80 | M12 | 134 | 99 | 35 | 7 | 54 | 8.5 | 24 | 23 | 16 | 5 | 14 | 4500 | 82 | |
| 185342 | LV.F-80-14-STP-M16x69-VD | 80 | M16 | 106 | 69 | 37 | 7 | 54 | 8.5 | 24 | 23 | 22 | 6 | 14 | 5500 | 87 | |
| 185344 | LV.F-80-14-STP-M16x109-VD | 80 | M16 | 146 | 109 | 37 | 7 | 54 | 8.5 | 24 | 23 | 22 | 6 | 14 | 5500 | 98 | |
| 185346 | LV.F-80-14-STP-M16x149-VD | 80 | M16 | 186 | 149 | 37 | 7 | 54 | 8.5 | 24 | 23 | 22 | 6 | 14 | 5000 | 106 | |
| 185348 | LV.F-80-14-STP-M16x169-VD | 80 | M16 | 206 | 169 | 37 | 7 | 54 | 8.5 | 24 | 23 | 22 | 6 | 14 | 5000 | 111 | |
| 185402 | LV.F-100-14-STP-M8x44-VD | 100 | M8 | 79 | 44 | 35 | 5 | 70 | 12.5 | 24 | 23 | 16 | 3 | 14 | 2500 | 104 | |
| 185404 | LV.F-100-14-STP-M8x69-VD | 100 | M8 | 104 | 69 | 35 | 5 | 70 | 12.5 | 24 | 23 | 16 | 3 | 14 | 2500 | 106 | |
| 185412 | LV.F-100-14-STP-M10x44-VD | 100 | M10 | 79 | 44 | 35 | 6 | 70 | 12.5 | 24 | 23 | 16 | 4 | 14 | 3500 | 106 | |
| 185414 | LV.F-100-14-STP-M10x69-VD | 100 | M10 | 104 | 69 | 35 | 6 | 70 | 12.5 | 24 | 23 | 16 | 4 | 14 | 3500 | 108 | |
| 185416 | LV.F-100-14-STP-M10x99-VD | 100 | M10 | 134 | 99 | 35 | 6 | 70 | 12.5 | 24 | 23 | 16 | 4 | 14 | 3500 | 111 | |
| 185422 | LV.F-100-14-STP-M12x44-VD | 100 | M12 | 79 | 44 | 35 | 7 | 70 | 12.5 | 24 | 23 | 16 | 5 | 14 | 4500 | 107 | |
| 185424 | LV.F-100-14-STP-M12x69-VD | 100 | M12 | 104 | 69 | 35 | 7 | 70 | 12.5 | 24 | 23 | 16 | 5 | 14 | 4500 | 111 | |
| 185426 | LV.F-100-14-STP-M12x99-VD | 100 | M12 | 134 | 99 | 35 | 7 | 70 | 12.5 | 24 | 23 | 16 | 5 | 14 | 4500 | 115 | |
| 185442 | LV.F-100-14-STP-M16x69-VD | 100 | M16 | 106 | 69 | 37 | 7 | 70 | 12.5 | 24 | 23 | 22 | 6 | 14 | 5500 | 121 | |
| 185444 | LV.F-100-14-STP-M16x109-VD | 100 | M16 | 146 | 109 | 37 | 7 | 70 | 12.5 | 24 | 23 | 22 | 6 | 14 | 5500 | 131 | |
| 185446 | LV.F-100-14-STP-M16x149-VD | 100 | M16 | 186 | 149 | 37 | 7 | 70 | 12.5 | 24 | 23 | 22 | 6 | 14 | 5000 | 140 | |
| 185448 | LV.F-100-14-STP-M16x169-VD | 100 | M16 | 206 | 169 | 37 | 7 | 70 | 12.5 | 24 | 23 | 22 | 6 | 14 | 5000 | 144 |
Основные характеристики
Основание
Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.
Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).
Винт с шарнирной головкой
СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, синий цвет RAL 5005, с шестигранным углублением и регулировочным шестигранником.
Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).
Стандартные исполнения
- LV.F-STP-VD: без противоскользящего диска.
- LV.F-AS-STP-VD: с противоскользящим диском из бутадиен-нитрильного каучука, твёрдость по Шору А 70, поставляется прикреплённым к основанию, подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011).
Крепление к полу

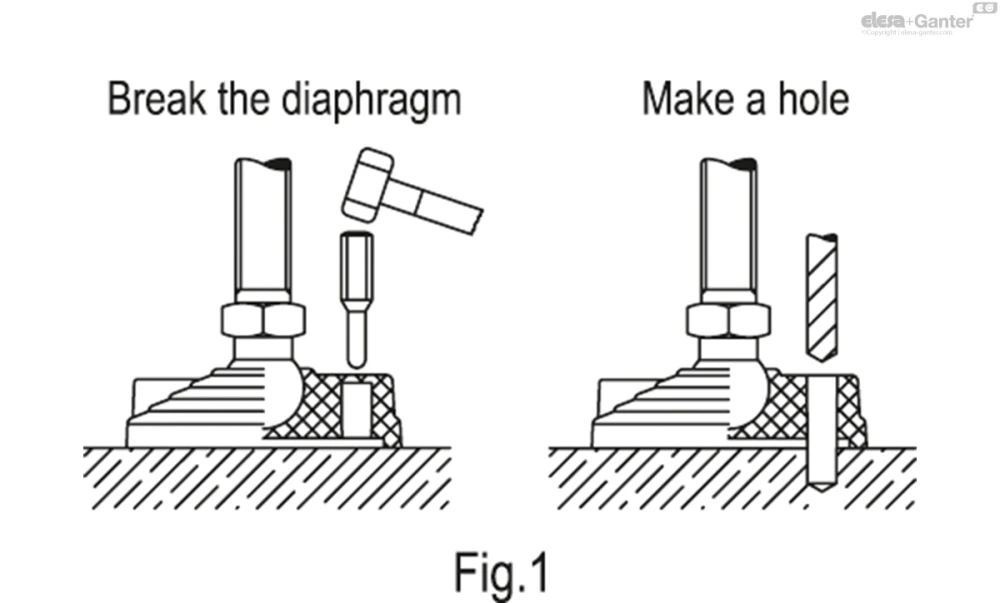

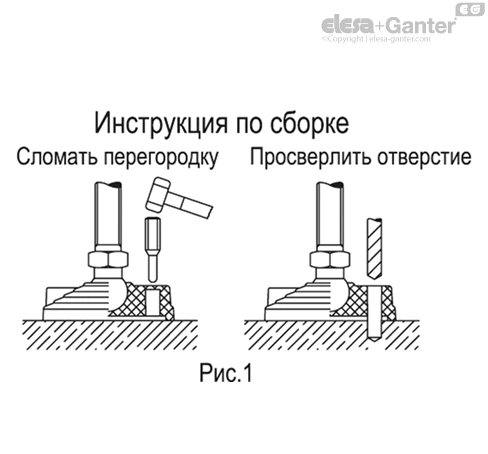

Осуществляется при помощи двух отверстий, расположенных друг напротив друга по разные стороны от винта и закрытых мембранами, которые легко удалить металлическим инструментом. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).
Общая информация
Особенности и области применения
Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.
Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.
Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.
Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски).
Информация по заказу
Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.
Для отдельного заказа оснований и винтов см.:
- коды Основания
- коды Винты.
Аксессуары
Аксессуары по запросу
NT.: Гайка из нержавеющей стали AISI 304 или оцинкованной стали.
