Серия LV.F-STP-VD

LV.F-AS-STP-VD

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера

С противоскользящим диском

SUPER- TechnopolymerСУПЕР-технополимеры широко используются в автомобильной промышленности в так называемом процессе «замены металла». Эти конструкционные пластмассовые материалы, являющиеся новейшей разработкой, позволяют использовать изделия из технополимера в тех областях применения, где до сих пор использовались только металлические изделия, со следующими преимуществами: высокие механические характеристики, коррозионная стойкость, лёгкость, немагнитность, низкий коэффициент трения, отсутствие необходимости в техническом обслуживании, теплоизоляция, окраска в массе материала. __logo__ELE_OD__ VISUALLY DETECTABLEТехнополимер, цвет RAL 5005 «сигнальный синий», подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011), легко обнаруживается и распознается человеческим глазом благодаря специфике и уникальности цвета. Идеально подходит для пищевой и фармацевтической промышленностей, помогает повысить уровень безопасности в производственных процессах в полном соответствии с международными нормами. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) The FOOD AND DRUG ADMINISTRATION is a federal agency of the United States Department of Health and Human Services, one of the United States’ executive departments. The FDA is responsible for many things including food safety. The FDA has a positive list of substances that are allowed to come into contact with foods and beverages. Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.F-STP-VD

LV.F-AS-STP-VD

LV.F-AS-STP-VD

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера
LV.F-STP-VD

LV.F-STP-VD

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера

Изображения

LV.F-AS-STP-VD — Регулируемые опоры для крепления к полу

Схемы

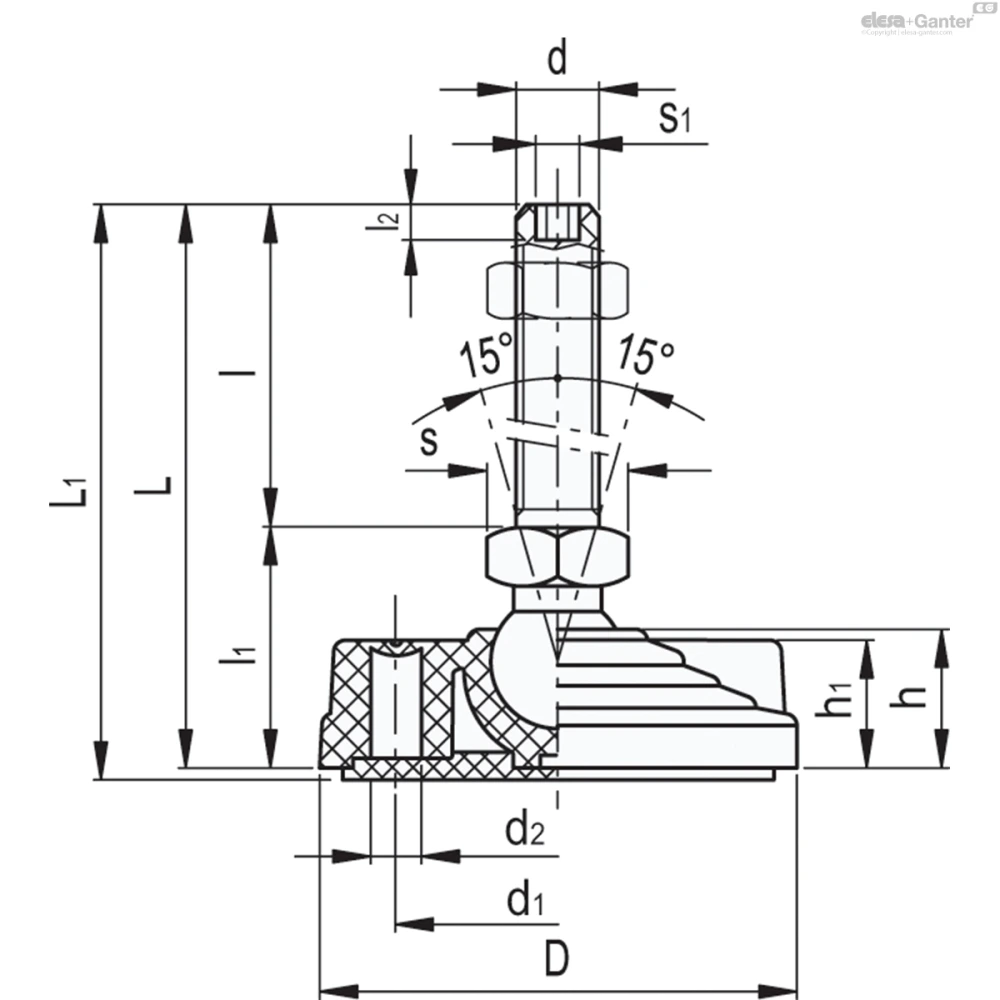

Схема LV.F-AS-STP-VD Схема LV.F-AS-STP-VD

LV.F-AS-STP-VD

Таблица моделей — Регулируемые опоры для крепления к полу

Артикул Описание
h h1
Шарнирное соединение Ø
В корзину
186302 LV.F-80-14-AS-STP-M8x44-VD 80 M8 79 82 44 35 5 54 8.5 24 23 16 3 14 2500 92
186304 LV.F-80-14-AS-STP-M8x69-VD 80 M8 104 107 69 35 5 54 8.5 24 23 16 3 14 2500 94
186312 LV.F-80-14-AS-STP-M10x44-VD 80 M10 79 82 44 35 6 54 8.5 24 23 16 4 14 3500 94
186314 LV.F-80-14-AS-STP-M10x69-VD 80 M10 104 107 69 35 6 54 8.5 24 23 16 4 14 3500 96
186316 LV.F-80-14-AS-STP-M10x99-VD 80 M10 134 137 99 35 6 54 8.5 24 23 16 4 14 3500 99
186322 LV.F-80-14-AS-STP-M12x44-VD 80 M12 79 82 44 35 7 54 8.5 24 23 16 5 14 4500 95
186324 LV.F-80-14-AS-STP-M12x69-VD 80 M12 104 107 69 35 7 54 8.5 24 23 16 5 14 4500 99
186326 LV.F-80-14-AS-STP-M12x99-VD 80 M12 134 137 99 35 7 54 8.5 24 23 16 5 14 4500 103
186342 LV.F-80-14-AS-STP-M16x69-VD 80 M16 106 109 69 37 7 xx 8.5 24 23 22 6 14 5500 109
186344 LV.F-80-14-AS-STP-M16x109-VD 80 M16 146 149 109 37 7 xx 8.5 24 23 22 6 14 5500 119
186346 LV.F-80-14-AS-STP-M16x149-VD 80 M16 186 189 149 37 7 xx 8.5 24 23 22 6 14 5000 128
186348 LV.F-80-14-AS-STP-M16x169-VD 80 M16 206 209 169 37 7 xx 8.5 24 23 22 6 14 5000 133
186402 LV.F-100-14-AS-STP-M8x44-VD 100 M8 79 82 44 35 5 70 12.5 24 23 16 3 14 2500 146
186404 LV.F-100-14-AS-STP-M8x69-VD 100 M8 104 107 69 35 5 70 12.5 24 23 16 3 14 2500 148
186412 LV.F-100-14-AS-STP-M10x44-VD 100 M10 79 82 44 35 6 70 12.5 24 23 16 4 14 3500 148
186414 LV.F-100-14-AS-STP-M10x69-VD 100 M10 104 107 69 35 6 70 12.5 24 23 16 4 14 3500 150
186416 LV.F-100-14-AS-STP-M10x99-VD 100 M10 134 137 99 35 6 70 12.5 24 23 16 4 14 3500 153
186422 LV.F-100-14-AS-STP-M12x44-VD 100 M12 79 82 44 35 7 70 12.5 24 23 16 5 14 4500 149
186424 LV.F-100-14-AS-STP-M12x69-VD 100 M12 104 107 69 35 7 70 12.5 24 23 16 5 14 4500 153
186426 LV.F-100-14-AS-STP-M12x99-VD 100 M12 134 137 99 35 7 70 12.5 24 23 16 5 14 4500 157
186442 LV.F-100-14-AS-STP-M16x69-VD 100 M16 106 109 69 37 7 70 12.5 24 23 22 6 14 5500 163
186444 LV.F-100-14-AS-STP-M16x109-VD 100 M16 146 149 109 37 7 70 12.5 24 23 22 6 14 5500 173
186446 LV.F-100-14-AS-STP-M16x149-VD 100 M16 186 189 149 37 7 70 12.5 24 23 22 6 14 5000 182
186448 LV.F-100-14-AS-STP-M16x169-VD 100 M16 206 209 169 37 7 70 12.5 24 23 22 6 14 5000 186
3D-модель Технические данные (PDF)

Основные характеристики

Основание

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, синий цвет RAL 5005, с шестигранным углублением и регулировочным шестигранником.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Стандартные исполнения

  • LV.F-STP-VD: без противоскользящего диска.
  • LV.F-AS-STP-VD: с противоскользящим диском из бутадиен-нитрильного каучука, твёрдость по Шору А 70, поставляется прикреплённым к основанию, подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011).

Крепление к полу

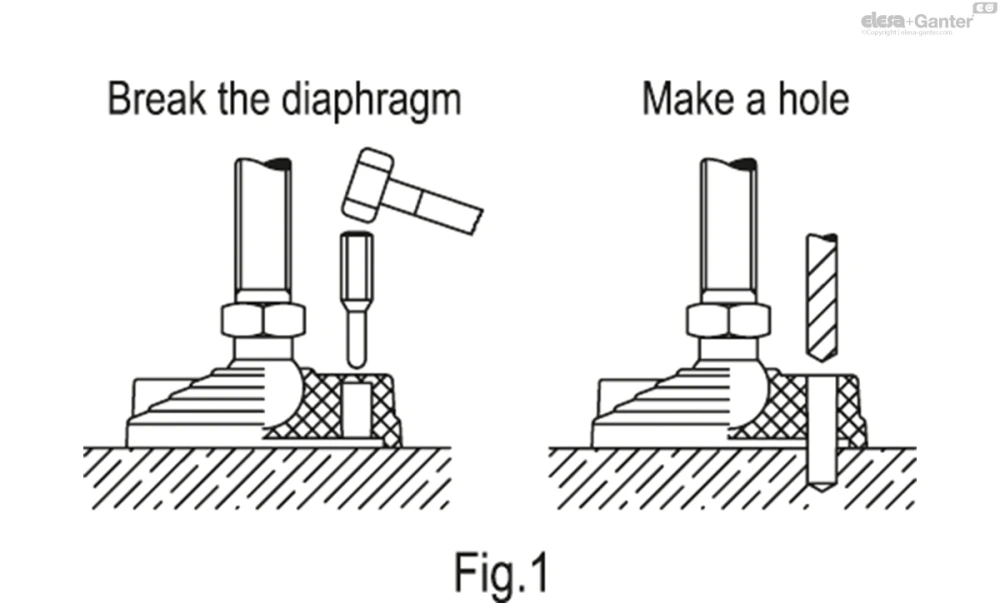

Осуществляется при помощи двух отверстий, расположенных друг напротив друга по разные стороны от винта и закрытых мембранами, которые легко удалить металлическим инструментом. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).

LV_F_SST_ACC_RU

Общая информация

Особенности и области применения

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

Аксессуары

Аксессуары по запросу

NT.: Гайка из нержавеющей стали AISI 304 или оцинкованной стали.
