Серия LV.F-SST-VD

LV.F-SST-VD

Регулируемые опоры для крепления к полу

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

без противоскользящего диска

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__ELE_OD__ VISUALLY DETECTABLEТехнополимер, цвет RAL 5005 «сигнальный синий», подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011), легко обнаруживается и распознается человеческим глазом благодаря специфике и уникальности цвета. Идеально подходит для пищевой и фармацевтической промышленностей, помогает повысить уровень безопасности в производственных процессах в полном соответствии с международными нормами. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.F-SST-VD

LV.F-AS-SST-VD

LV.F-AS-SST-VD

Регулируемые опоры для крепления к полу

Основание из визуально определяемого технополимера, стержень из нержавеющей стали
LV.F-SST-VD

LV.F-SST-VD

Регулируемые опоры для крепления к полу

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

Изображения

LV.F-SST-VD — Регулируемые опоры для крепления к полу

Схемы

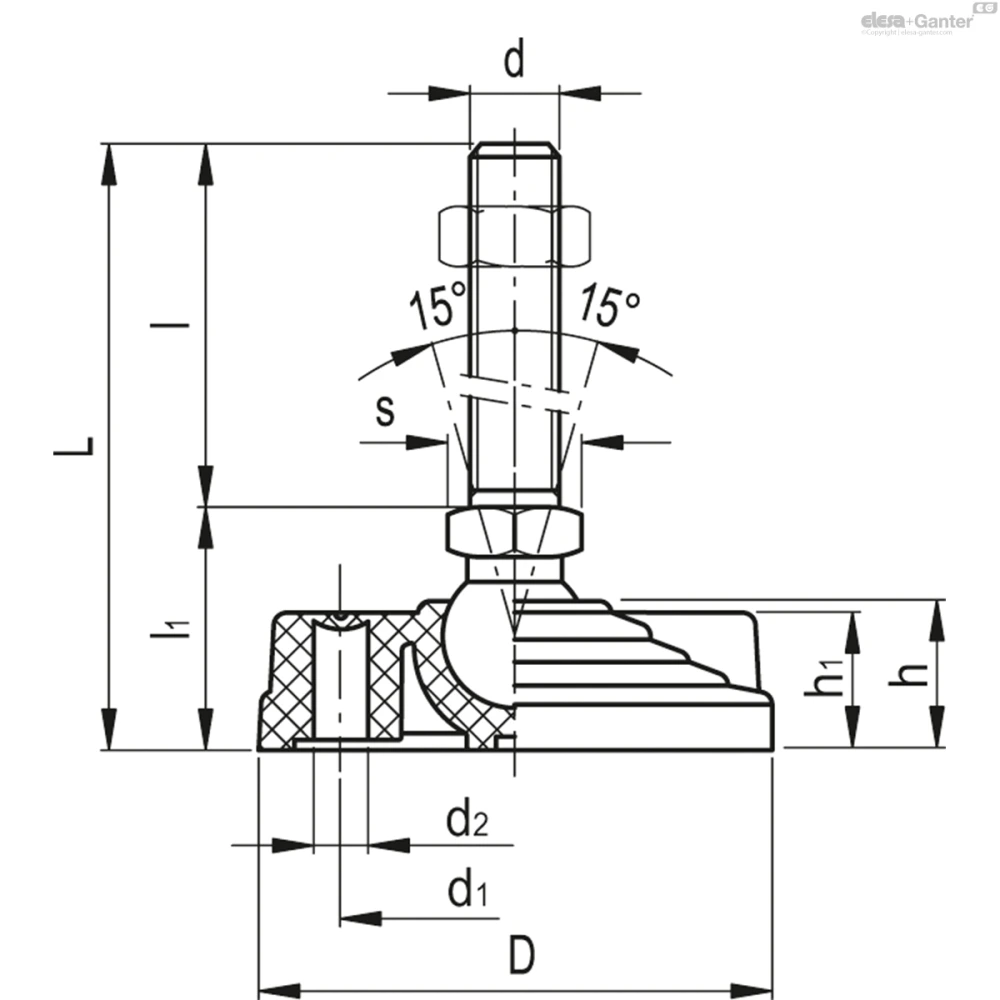

Схема LV.F-SST-VD Схема LV.F-SST-VD

LV.F-SST-VD

Таблица моделей — Регулируемые опоры для крепления к полу

Артикул Описание
h1
Вес (г) В корзину
185301 LV.F-80-14-SST-M8x43-VD 80 M8 54 76 43 33 8.5 24 23 14 14 16000 104
185303 LV.F-80-14-SST-M8x68-VD 80 M8 54 101 68 33 8.5 24 23 14 14 16000 104
185311 LV.F-80-14-SST-M10x43-VD 80 M10 54 76 43 33 8.5 24 23 14 14 16000 103
185313 LV.F-80-14-SST-M10x68-VD 80 M10 54 101 68 33 8.5 24 23 14 14 16000 117
185315 LV.F-80-14-SST-M10x98-VD 80 M10 54 131 98 33 8.5 24 23 14 14 16000 133
185321 LV.F-80-14-SST-M12x43-VD 80 M12 54 76 43 33 8.5 24 23 14 14 16000 114
185323 LV.F-80-14-SST-M12x68-VD 80 M12 54 101 68 33 8.5 24 23 14 14 16000 133
185325 LV.F-80-14-SST-M12x98-VD 80 M12 54 131 98 33 8.5 24 23 14 14 16000 155
185331 LV.F-80-14-SST-M14x68-VD 80 M14 54 101 68 33 8.5 24 23 14 14 16000 133
185333 LV.F-80-14-SST-M14x98-VD 80 M14 54 131 98 33 8.5 24 23 14 14 16000 155
185335 LV.F-80-14-SST-M14x148-VD 80 M14 54 181 148 33 8.5 24 23 14 14 16000 212
185341 LV.F-80-14-SST-M16x68-VD 80 M16 54 101 68 33 8.5 24 23 16 14 16000 73
185343 LV.F-80-14-SST-M16x108-VD 80 M16 54 141 108 33 8.5 24 23 16 14 16000 212
185345 LV.F-80-14-SST-M16x148-VD 80 M16 54 181 148 33 8.5 24 23 16 14 16000 286
185347 LV.F-80-14-SST-M16x168-VD 80 M16 54 201 168 33 8.5 24 23 16 14 16000 307
185351 LV.F-80-24-SST-M16x58-VD 80 M16 54 101 58 43 8.5 24 23 24 24 18000 229
185353 LV.F-80-24-SST-M16x98-VD 80 M16 54 141 98 43 8.5 24 23 24 24 18000 284
185355 LV.F-80-24-SST-M16x138-VD 80 M16 54 181 138 43 8.5 24 23 24 24 18000 332
185357 LV.F-80-24-SST-M16x158-VD 80 M16 54 201 158 43 8.5 24 23 24 24 18000 80
185361 LV.F-80-24-SST-M20x98-VD 80 M20 54 141 98 43 8.5 24 23 24 24 18000 365
185363 LV.F-80-24-SST-M20x138-VD 80 M20 54 181 138 43 8.5 24 23 24 24 18000 447
185365 LV.F-80-24-SST-M20x158-VD 80 M20 54 201 158 43 8.5 24 23 24 24 18000 490
185367 LV.F-80-24-SST-M20x198-VD 80 M20 54 241 198 43 8.5 24 23 24 24 18000 100
185371 LV.F-80-24-SST-M24x98-VD 80 M24 54 141 98 43 8.5 24 23 24 24 18000 451
185373 LV.F-80-24-SST-M24x158-VD 80 M24 54 201 158 43 8.5 24 23 24 24 18000 600
185375 LV.F-80-24-SST-M24x198-VD 80 M24 54 241 198 43 8.5 24 23 24 24 18000 750
185401 LV.F-100-14-SST-M8x43-VD 100 M8 70 76 43 33 12.5 24 23 14 14 18000 132
185403 LV.F-100-14-SST-M8x68-VD 100 M8 70 101 68 33 12.5 24 23 14 14 18000 140
185411 LV.F-100-14-SST-M10x43-VD 100 M10 70 76 43 33 12.5 24 23 14 14 18000 140
185413 LV.F-100-14-SST-M10x68-VD 100 M10 70 101 68 33 12.5 24 23 14 14 18000 153
185415 LV.F-100-14-SST-M10x98-VD 100 M10 70 131 98 33 12.5 24 23 14 14 18000 168
185421 LV.F-100-14-SST-M12x43-VD 100 M12 70 76 43 33 12.5 24 23 14 14 18000 150
185423 LV.F-100-14-SST-M12x68-VD 100 M12 70 101 68 33 12.5 24 23 14 14 18000 167
185425 LV.F-100-14-SST-M12x98-VD 100 M12 70 131 98 33 12.5 24 23 14 14 18000 189
185431 LV.F-100-14-SST-M14x68-VD 100 M14 70 101 68 33 12.5 24 23 14 14 18000 167
185433 LV.F-100-14-SST-M14x98-VD 100 M14 70 131 98 33 12.5 24 23 14 14 18000 189
185435 LV.F-100-14-SST-M14x148-VD 100 M14 70 181 148 33 12.5 24 23 14 14 18000 263
185441 LV.F-100-14-SST-M16x68-VD 100 M16 70 101 68 33 12.5 24 23 16 14 18000 214
185443 LV.F-100-14-SST-M16x108-VD 100 M16 70 141 108 33 12.5 24 23 16 14 18000 263
185445 LV.F-100-14-SST-M16x148-VD 100 M16 70 181 148 33 12.5 24 23 16 14 18000 320
185447 LV.F-100-14-SST-M16x168-VD 100 M16 70 201 168 33 12.5 24 23 16 14 18000 345
185451 LV.F-100-24-SST-M16x58-VD 100 M16 70 101 58 43 12.5 24 23 24 24 25000 270
185453 LV.F-100-24-SST-M16x98-VD 100 M16 70 141 98 43 12.5 24 23 24 24 25000 325
185455 LV.F-100-24-SST-M16x138-VD 100 M16 70 181 138 43 12.5 24 23 24 24 25000 373
185457 LV.F-100-24-SST-M16x158-VD 100 M16 70 201 158 43 12.5 24 23 24 24 25000 121
185461 LV.F-100-24-SST-M20x98-VD 100 M20 70 141 98 43 12.5 24 23 24 24 25000 406
185463 LV.F-100-24-SST-M20x138-VD 100 M20 70 181 138 43 12.5 24 23 24 24 25000 488
185465 LV.F-100-24-SST-M20x158-VD 100 M20 70 201 158 43 12.5 24 23 24 24 25000 531
185467 LV.F-100-24-SST-M20x198-VD 100 M20 70 241 198 43 12.5 24 23 24 24 25000 141
185471 LV.F-100-24-SST-M24x98-VD 100 M24 70 141 98 43 12.5 24 23 24 24 25000 492
185473 LV.F-100-24-SST-M24x158-VD 100 M24 70 201 158 43 12.5 24 23 24 24 25000 641
185475 LV.F-100-24-SST-M24x198-VD 100 M24 70 241 198 43 12.5 24 23 24 24 25000 791
185501 LV.F-125-24-SST-M16x58-VD 125 M16 95 125 58 67 12.5 46 23 24 24 28000 373
185503 LV.F-125-24-SST-M16x98-VD 125 M16 95 165 98 67 12.5 46 23 24 24 28000 428
185505 LV.F-125-24-SST-M16x138-VD 125 M16 95 205 138 67 12.5 46 23 24 24 28000 476
185507 LV.F-125-24-SST-M16x158-VD 125 M16 95 225 158 67 12.5 46 23 24 24 28000 224
185511 LV.F-125-24-SST-M20x98-VD 125 M20 95 165 98 67 12.5 46 23 24 24 28000 501
185513 LV.F-125-24-SST-M20x138-VD 125 M20 95 205 138 67 12.5 46 23 24 24 28000 591
185515 LV.F-125-24-SST-M20x158-VD 125 M20 95 225 158 67 12.5 46 23 24 24 28000 634
185517 LV.F-125-24-SST-M20x198-VD 125 M20 95 265 198 67 12.5 46 23 24 24 28000 244
185521 LV.F-125-24-SST-M24x98-VD 125 M24 95 165 98 67 12.5 46 23 24 24 28000 595
185523 LV.F-125-24-SST-M24x158-VD 125 M24 95 225 158 67 12.5 46 23 24 24 28000 744
185525 LV.F-125-24-SST-M24x198-VD 125 M24 95 265 198 67 12.5 46 23 24 24 28000 894
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

Резьбовой винт из нержавеющей стали AISI 304 с регулировочным шестигранником

Стандартные исполнения

  • LV.F-SST-VD: без противоскользящего диска.
  • LV.F-AS-SST-VD: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Крепление к полу

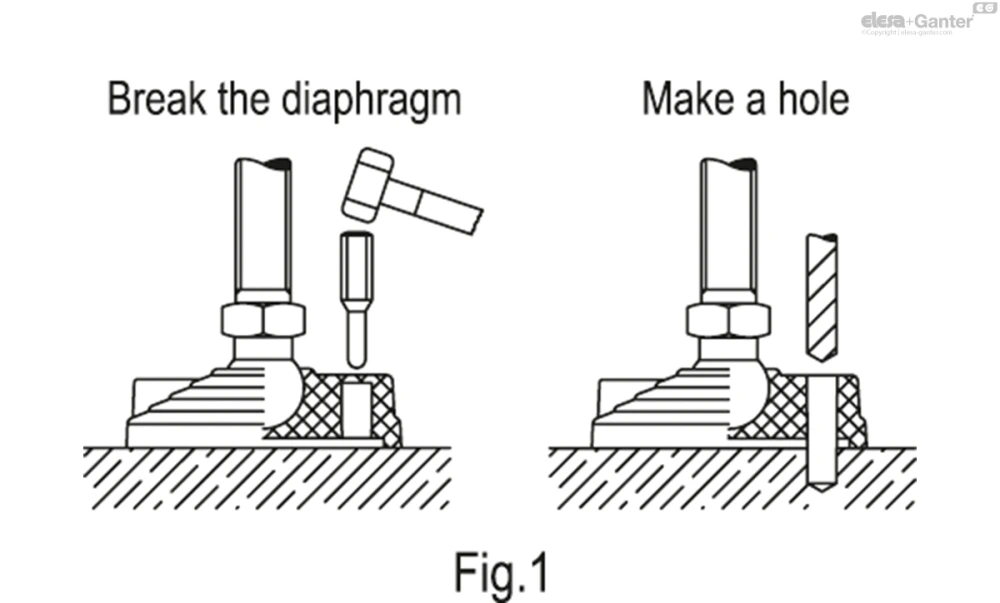

Осуществляется при помощи двух отверстий, расположенных друг напротив друга по разные стороны от винта и закрытых мембранами, которые легко удалить металлическим инструментом. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).

LV_F_SST_ACC_RU

Общая информация

Особенности и области применения

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и стержень) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

  • коды  Оснований

Аксессуары

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.).
