Серия LV.F-SST-VD

LV.F-AS-SST-VD

Регулируемые опоры для крепления к полу

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

с противоскользящим диском

Таблица (PDF)

Исполнения серии LV.F-SST-VD

LV.F-AS-SST-VD

Регулируемые опоры для крепления к полу

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

LV.F-SST-VD

Регулируемые опоры для крепления к полу

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

LV.F-AS-SST-VD

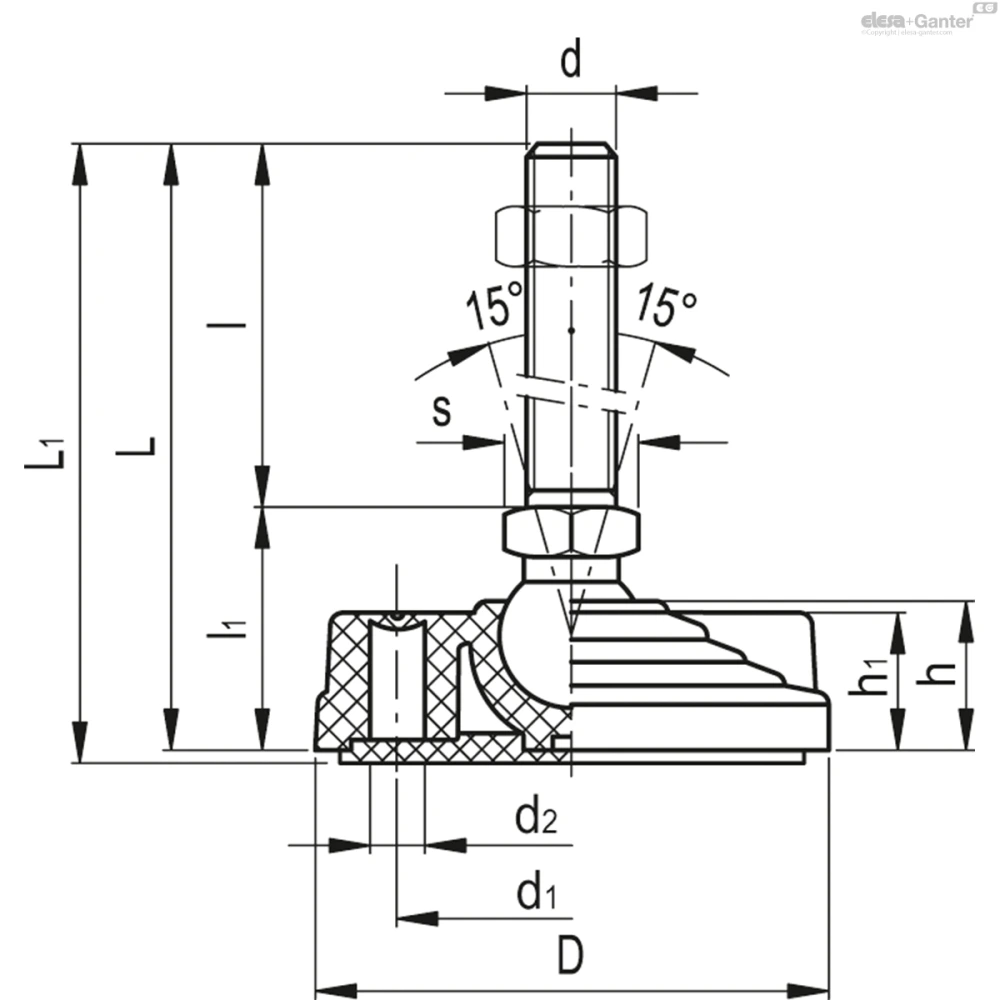

Таблица моделей — Регулируемые опоры для крепления к полу

Артикул	Описание	D	d	d₁	L	L₁	l	l₁	d₂	h	h₁	s	Шарнирное соединение Ø	Макс. статическая нагрузка* Н	Вес (г)
186301	LV.F-80-14-AS-SST-M8x43-VD	80	M8	54	76	79	43	33	8.5	24	23	14	14	16000	130
186303	LV.F-80-14-AS-SST-M8x68-VD	80	M8	54	101	104	68	33	8.5	24	23	14	14	16000	130
186311	LV.F-80-14-AS-SST-M10x43-VD	80	M10	54	76	79	43	33	8.5	24	23	14	14	16000	129
186313	LV.F-80-14-AS-SST-M10x68-VD	80	M10	54	101	104	68	33	8.5	24	23	14	14	16000	143
186315	LV.F-80-14-AS-SST-M10x98-VD	80	M10	54	131	134	98	33	8.5	24	23	14	14	16000	159
186321	LV.F-80-14-AS-SST-M12x43-VD	80	M12	54	76	79	43	33	8.5	24	23	14	14	16000	140
186323	LV.F-80-14-AS-SST-M12x68-VD	80	M12	54	101	104	68	33	8.5	24	23	14	14	16000	159
186325	LV.F-80-14-AS-SST-M12x98-VD	80	M12	54	131	134	98	33	8.5	24	23	14	14	16000	181
186331	LV.F-80-14-AS-SST-M14x68-VD	80	M14	54	101	104	68	33	8.5	24	23	14	14	16000	140
186333	LV.F-80-14-AS-SST-M14x98-VD	80	M14	54	131	134	98	33	8.5	24	23	14	14	16000	159
186335	LV.F-80-14-AS-SST-M14x148-VD	80	M14	54	181	184	148	33	8.5	24	23	14	14	16000	181
186341	LV.F-80-14-AS-SST-M16x68-VD	80	M16	54	101	104	68	33	8.5	24	23	16	14	16000	99
186343	LV.F-80-14-AS-SST-M16x108-VD	80	M16	54	141	144	108	33	8.5	24	23	16	14	16000	238
186345	LV.F-80-14-AS-SST-M16x148-VD	80	M16	54	181	184	148	33	8.5	24	23	16	14	16000	312
186347	LV.F-80-14-AS-SST-M16x168-VD	80	M16	54	201	204	168	33	8.5	24	23	16	14	16000	333
186351	LV.F-80-24-AS-SST-M16x58-VD	80	M16	54	101	104	58	43	8.5	24	23	24	24	18000	265
186353	LV.F-80-24-AS-SST-M16x98-VD	80	M16	54	141	144	98	43	8.5	24	23	24	24	18000	320
186355	LV.F-80-24-AS-SST-M16x138-VD	80	M16	54	181	184	138	43	8.5	24	23	24	24	18000	368
186357	LV.F-80-24-AS-SST-M16x158-VD	80	M16	54	201	204	158	43	8.5	24	23	24	24	18000	116
186361	LV.F-80-24-AS-SST-M20x98-VD	80	M20	54	141	144	98	43	8.5	24	23	24	24	18000	401
186363	LV.F-80-24-AS-SST-M20x138-VD	80	M20	54	181	184	138	43	8.5	24	23	24	24	18000	483
186365	LV.F-80-24-AS-SST-M20x158-VD	80	M20	54	201	204	158	43	8.5	24	23	24	24	18000	526
186367	LV.F-80-24-AS-SST-M20x198-VD	80	M20	54	241	244	198	43	8.5	24	23	24	24	18000	136
186371	LV.F-80-24-AS-SST-M24x98-VD	80	M24	54	141	144	98	43	8.5	24	23	24	24	18000	487
186373	LV.F-80-24-AS-SST-M24x158-VD	80	M24	54	201	204	158	43	8.5	24	23	24	24	18000	636
186375	LV.F-80-24-AS-SST-M24x198-VD	80	M24	54	241	244	198	43	8.5	24	23	24	24	18000	786
186401	LV.F-100-14-AS-SST-M8x43-VD	100	M8	70	76	79	43	33	12.5	24	23	14	14	18000	175
186403	LV.F-100-14-AS-SST-M8x68-VD	100	M8	70	101	104	68	33	12.5	24	23	14	14	18000	183
186411	LV.F-100-14-AS-SST-M10x43-VD	100	M10	70	76	79	43	33	12.5	24	23	14	14	18000	183
186413	LV.F-100-14-AS-SST-M10x68-VD	100	M10	70	101	104	68	33	12.5	24	23	14	14	18000	196
186415	LV.F-100-14-AS-SST-M10x98-VD	100	M10	70	131	134	98	33	12.5	24	23	14	14	18000	211
186421	LV.F-100-14-AS-SST-M12x43-VD	100	M12	70	76	79	43	33	12.5	24	23	14	14	18000	193
186423	LV.F-100-14-AS-SST-M12x68-VD	100	M12	70	101	104	68	33	12.5	24	23	14	14	18000	210
186425	LV.F-100-14-AS-SST-M12x98-VD	100	M12	70	131	134	98	33	12.5	24	23	14	14	18000	232
186431	LV.F-100-14-AS-SST-M14x68-VD	100	M14	70	101	104	68	33	12.5	24	23	14	14	18000	210
186433	LV.F-100-14-AS-SST-M14x98-VD	100	M14	70	131	134	98	33	12.5	24	23	14	14	18000	232
186435	LV.F-100-14-AS-SST-M14x148-VD	100	M14	70	181	184	148	33	12.5	24	23	14	14	18000	306
186441	LV.F-100-14-AS-SST-M16x68-VD	100	M16	70	101	104	68	33	12.5	24	23	16	14	18000	257
186443	LV.F-100-14-AS-SST-M16x108-VD	100	M16	70	141	144	108	33	12.5	24	23	16	14	18000	306
186445	LV.F-100-14-AS-SST-M16x148-VD	100	M16	70	181	184	148	33	12.5	24	23	16	14	18000	363
186447	LV.F-100-14-AS-SST-M16x168-VD	100	M16	70	201	204	168	33	12.5	24	23	16	14	18000	388
186451	LV.F-100-24-AS-SST-M16x58-VD	100	M16	70	101	104	58	43	12.5	24	23	24	24	25000	300
186453	LV.F-100-24-AS-SST-M16x98-VD	100	M16	70	141	144	98	43	12.5	24	23	24	24	25000	355
186455	LV.F-100-24-AS-SST-M16x138-VD	100	M16	70	181	184	138	43	12.5	24	23	24	24	25000	403
186457	LV.F-100-24-AS-SST-M16x158-VD	100	M16	70	201	204	158	43	12.5	24	23	24	24	25000	151
186461	LV.F-100-24-AS-SST-M20x98-VD	100	M20	70	141	144	98	43	12.5	24	23	24	24	25000	436
186463	LV.F-100-24-AS-SST-M20x138-VD	100	M20	70	181	184	138	43	12.5	24	23	24	24	25000	518
186465	LV.F-100-24-AS-SST-M20x158-VD	100	M20	70	201	204	158	43	12.5	24	23	24	24	25000	561
186467	LV.F-100-24-AS-SST-M20x198-VD	100	M20	70	241	244	198	43	12.5	24	23	24	24	25000	171
186471	LV.F-100-24-AS-SST-M24x98-VD	100	M24	70	141	144	98	43	12.5	24	23	24	24	25000	522
186473	LV.F-100-24-AS-SST-M24x158-VD	100	M24	70	201	204	158	43	12.5	24	23	24	24	25000	671
186475	LV.F-100-24-AS-SST-M24x198-VD	100	M24	70	241	244	198	43	12.5	24	23	24	24	25000	821
186501	LV.F-125-24-AS-SST-M16x58-VD	125	M16	95	125	128	58	67	12.5	46	23	24	24	28000	484
186503	LV.F-125-24-AS-SST-M16x98-VD	125	M16	95	165	168	98	67	12.5	46	23	24	24	28000	539
186505	LV.F-125-24-AS-SST-M16x138-VD	125	M16	95	205	208	138	67	12.5	46	23	24	24	28000	587
186507	LV.F-125-24-AS-SST-M16x158-VD	125	M16	95	225	228	158	67	12.5	46	23	24	24	28000	335
186511	LV.F-125-24-AS-SST-M20x98-VD	125	M20	95	165	168	98	67	12.5	46	23	24	24	28000	620
186513	LV.F-125-24-AS-SST-M20x138-VD	125	M20	95	205	208	138	67	12.5	46	23	24	24	28000	702
186515	LV.F-125-24-AS-SST-M20x158-VD	125	M20	95	225	228	158	67	12.5	46	23	24	24	28000	745
186517	LV.F-125-24-AS-SST-M20x198-VD	125	M20	95	265	268	198	67	12.5	46	23	24	24	28000	355
186521	LV.F-125-24-AS-SST-M24x98-VD	125	M24	95	165	168	98	67	12.5	46	23	24	24	28000	706
186523	LV.F-125-24-AS-SST-M24x158-VD	125	M24	95	225	228	158	67	12.5	46	23	24	24	28000	855
186525	LV.F-125-24-AS-SST-M24x198-VD	125	M24	95	265	268	198	67	12.5	46	23	24	24	28000	1005

3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

Резьбовой винт из нержавеющей стали AISI 304 с регулировочным шестигранником

Стандартные исполнения

LV.F-SST-VD: без противоскользящего диска.

LV.F-AS-SST-VD: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Крепление к полу

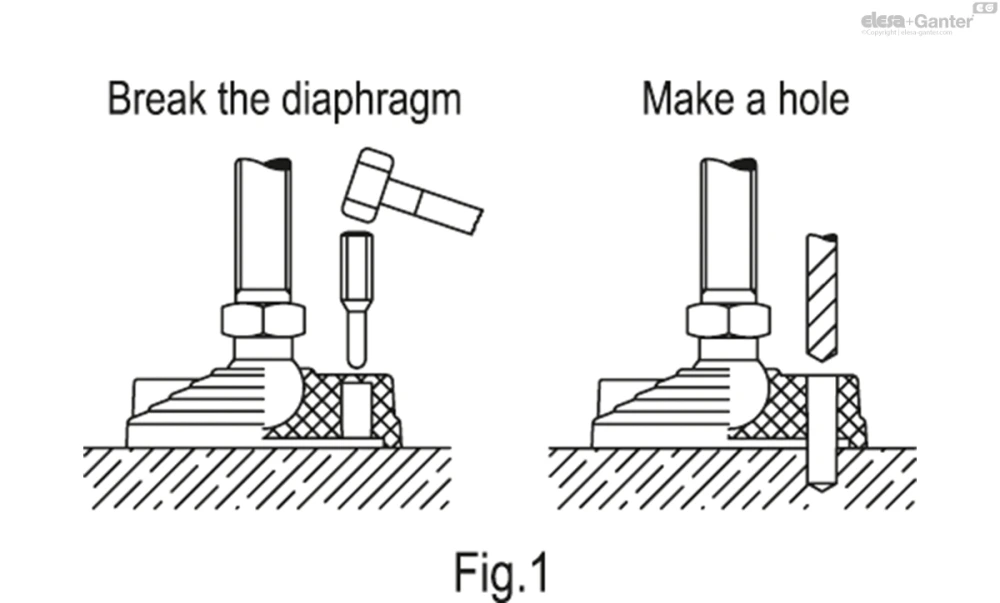

Осуществляется при помощи двух отверстий, расположенных друг напротив друга по разные стороны от винта и закрытых мембранами, которые легко удалить металлическим инструментом. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).

Общая информация

Особенности и области применения

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и стержень) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:
