Серия LV.F-SST

LV.F-SST

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из нержавеющей стали

без противоскользящего диска

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.F-SST

LV.F-AS-SST

LV.F-AS-SST

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из нержавеющей стали
LV.F-SST

LV.F-SST

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из нержавеющей стали

Изображения

LV.F-SST — Регулируемые опоры для крепления к полу

Схемы

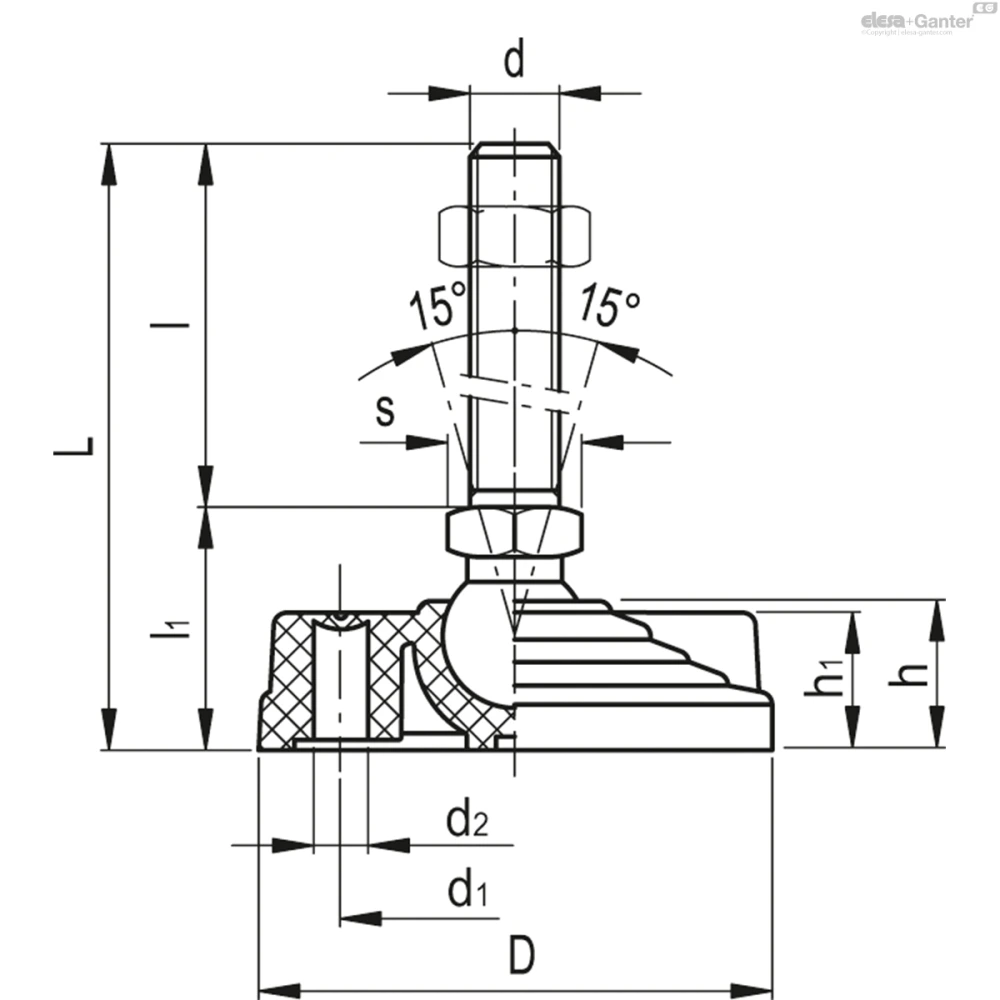

Схема LV.F-SST Схема LV.F-SST

LV.F-SST

Таблица моделей — Регулируемые опоры для крепления к полу

Артикул Описание
h1
Вес (г) В корзину
331121 LV.F-80-14-SST-M8x43 80 M8 54 76 14 43 33 8.5 24 23 14 14 16000 104
331125 LV.F-80-14-SST-M8x68 80 M8 54 101 14 68 33 8.5 24 23 14 14 16000 104
331221 LV.F-80-14-SST-M10x43 80 M10 54 76 14 43 33 8.5 24 23 14 14 16000 103
331225 LV.F-80-14-SST-M10x68 80 M10 54 101 14 68 33 8.5 24 23 14 14 16000 117
331231 LV.F-80-14-SST-M10x98 80 M10 54 131 14 98 33 8.5 24 23 14 14 16000 133
331321 LV.F-80-14-SST-M12x43 80 M12 54 76 14 43 33 8.5 24 23 14 14 16000 114
331325 LV.F-80-14-SST-M12x68 80 M12 54 101 14 68 33 8.5 24 23 14 14 16000 133
331331 LV.F-80-14-SST-M12x98 80 M12 54 131 14 98 33 8.5 24 23 14 14 16000 155
331421 LV.F-80-14-SST-M14X68 80 M14 54 101 14 68 33 8.5 24 23 14 14 16000 133
331431 LV.F-80-14-SST-M14X98 80 M14 54 131 14 98 33 8.5 24 23 14 14 16000 155
331441 LV.F-80-14-SST-M14X148 80 M14 54 181 14 148 33 8.5 24 23 14 14 16000 212
331521 LV.F-80-14-SST-M16x68 80 M16 54 101 14 68 33 8.5 24 23 16 14 16000 73
331525 LV.F-80-14-SST-M16x108 80 M16 54 141 14 108 33 8.5 24 23 16 14 16000 212
331541 LV.F-80-14-SST-M16x148 80 M16 54 181 14 148 33 8.5 24 23 16 14 16000 286
331561 LV.F-80-14-SST-M16x168 80 M16 54 201 14 168 33 8.5 24 23 16 14 16000 307
331621 LV.F-80-24-SST-M16x58 80 M16 54 101 24 58 43 8.5 24 23 24 24 18000 229
331625 LV.F-80-24-SST-M16x98 80 M16 54 141 24 98 43 8.5 24 23 24 24 18000 284
331641 LV.F-80-24-SST-M16x138 80 M16 54 181 24 138 43 8.5 24 23 24 24 18000 332
331661 LV.F-80-24-SST-M16x158 80 M16 54 201 24 158 43 8.5 24 23 24 24 18000 80
331725 LV.F-80-24-SST-M20x98 80 M20 54 141 24 98 43 8.5 24 23 24 24 18000 365
331741 LV.F-80-24-SST-M20x138 80 M20 54 181 24 138 43 8.5 24 23 24 24 18000 447
331761 LV.F-80-24-SST-M20x158 80 M20 54 201 24 158 43 8.5 24 23 24 24 18000 490
331781 LV.F-80-24-SST-M20x198 80 M20 54 241 24 198 43 8.5 24 23 24 24 18000 100
331825 LV.F-80-24-SST-M24x98 80 M24 54 141 24 98 43 8.5 24 23 24 24 18000 451
331861 LV.F-80-24-SST-M24x158 80 M24 54 201 24 158 43 8.5 24 23 24 24 18000 600
331881 LV.F-80-24-SST-M24x198 80 M24 54 241 24 198 43 8.5 24 23 24 24 18000 750
332451 LV.F-100-14-SST-M8x43 100 M8 70 76 14 43 33 12.5 24 23 14 14 18000 132
332453 LV.F-100-14-SST-M8x68 100 M8 70 101 14 68 33 12.5 24 23 14 14 18000 140
332461 LV.F-100-14-SST-M10x43 100 M10 70 76 14 43 33 12.5 24 23 14 14 18000 140
332463 LV.F-100-14-SST-M10x68 100 M10 70 101 14 68 33 12.5 24 23 14 14 18000 153
332465 LV.F-100-14-SST-M10x98 100 M10 70 131 14 98 33 12.5 24 23 14 14 18000 168
332471 LV.F-100-14-SST-M12x43 100 M12 70 76 14 43 33 12.5 24 23 14 14 18000 150
332473 LV.F-100-14-SST-M12x68 100 M12 70 101 14 68 33 12.5 24 23 14 14 18000 167
332475 LV.F-100-14-SST-M12x98 100 M12 70 131 14 98 33 12.5 24 23 14 14 18000 189
332477 LV.F-100-14-SST-M14X68 100 M14 70 101 14 68 33 12.5 24 23 14 14 18000 167
332479 LV.F-100-14-SST-M14X98 100 M14 70 131 14 98 33 12.5 24 23 14 14 18000 189
332480 LV.F-100-14-SST-M14X148 100 M14 70 181 14 148 33 12.5 24 23 14 14 18000 263
332481 LV.F-100-14-SST-M16x68 100 M16 70 101 14 68 33 12.5 24 23 16 14 18000 214
332483 LV.F-100-14-SST-M16x108 100 M16 70 141 14 108 33 12.5 24 23 16 14 18000 263
332485 LV.F-100-14-SST-M16x148 100 M16 70 181 14 148 33 12.5 24 23 16 14 18000 320
332487 LV.F-100-14-SST-M16x168 100 M16 70 201 14 168 33 12.5 24 23 16 14 18000 345
332521 LV.F-100-24-SST-M16x58 100 M16 70 101 24 58 43 12.5 24 23 24 24 25000 270
332525 LV.F-100-24-SST-M16x98 100 M16 70 141 24 98 43 12.5 24 23 24 24 25000 325
332541 LV.F-100-24-SST-M16x138 100 M16 70 181 24 138 43 12.5 24 23 24 24 25000 373
332561 LV.F-100-24-SST-M16x158 100 M16 70 201 24 158 43 12.5 24 23 24 24 25000 121
332625 LV.F-100-24-SST-M20x98 100 M20 70 141 24 98 43 12.5 24 23 24 24 25000 406
332641 LV.F-100-24-SST-M20x138 100 M20 70 181 24 138 43 12.5 24 23 24 24 25000 488
332661 LV.F-100-24-SST-M20x158 100 M20 70 201 24 158 43 12.5 24 23 24 24 25000 531
332681 LV.F-100-24-SST-M20x198 100 M20 70 241 24 198 43 12.5 24 23 24 24 25000 141
332725 LV.F-100-24-SST-M24x98 100 M24 70 141 24 98 43 12.5 24 23 24 24 25000 492
332761 LV.F-100-24-SST-M24x158 100 M24 70 201 24 158 43 12.5 24 23 24 24 25000 641
332781 LV.F-100-24-SST-M24x198 100 M24 70 241 24 198 43 12.5 24 23 24 24 25000 791
333521 LV.F-125-24-SST-M16x58 125 M16 95 125 24 58 67 12.5 46 23 24 24 28000 373
333525 LV.F-125-24-SST-M16x98 125 M16 95 165 24 98 67 12.5 46 23 24 24 28000 428
333541 LV.F-125-24-SST-M16x138 125 M16 95 205 24 138 67 12.5 46 23 24 24 28000 476
333561 LV.F-125-24-SST-M16x158 125 M16 95 225 24 158 67 12.5 46 23 24 24 28000 224
333625 LV.F-125-24-SST-M20x98 125 M20 95 165 24 98 67 12.5 46 23 24 24 28000 501
333641 LV.F-125-24-SST-M20x138 125 M20 95 205 24 138 67 12.5 46 23 24 24 28000 591
333661 LV.F-125-24-SST-M20x158 125 M20 95 225 24 158 67 12.5 46 23 24 24 28000 634
333681 LV.F-125-24-SST-M20x198 125 M20 95 265 24 198 67 12.5 46 23 24 24 28000 244
333725 LV.F-125-24-SST-M24x98 125 M24 95 165 24 98 67 12.5 46 23 24 24 28000 595
333761 LV.F-125-24-SST-M24x158 125 M24 95 225 24 158 67 12.5 46 23 24 24 28000 744
333781 LV.F-125-24-SST-M24x198 125 M24 95 265 24 198 67 12.5 46 23 24 24 28000 894
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из нержавеющей стали AISI 304 с регулировочным шестигранником

Стандартные исполнения

  • LV.F-SST: без противоскользящего диска.
  • LV.F-AS-SST: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Крепление к полу

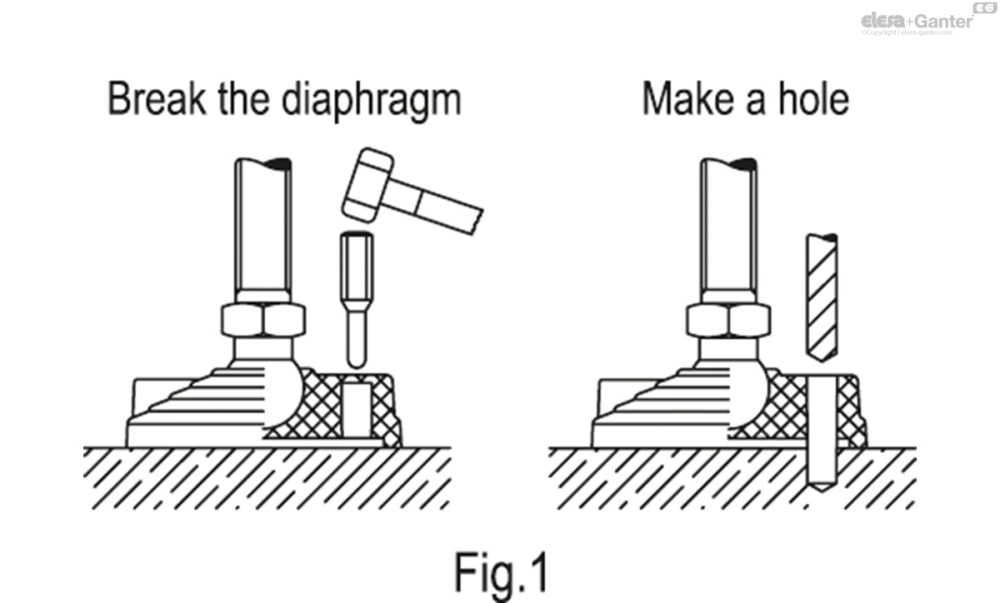

Осуществляется при помощи двух отверстий, расположенных друг напротив друга по разные стороны от винта и закрытых мембранами, которые легко удалить металлическим инструментом. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).

LV_F_ACC_RU

Общая информация

Особенности

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

таблица возможных комбинаций оснований/винтов

Аксессуары по запросу

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.-).
