Серия LV.F-SST

LV.F-AS-SST

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из нержавеющей стали

с противоскользящим диском

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.F-SST

LV.F-AS-SST

LV.F-AS-SST

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из нержавеющей стали
LV.F-SST

LV.F-SST

Регулируемые опоры для крепления к полу

Основание из технополимера, винт из нержавеющей стали

Изображения

LV.F-AS-SST — Регулируемые опоры для крепления к полу

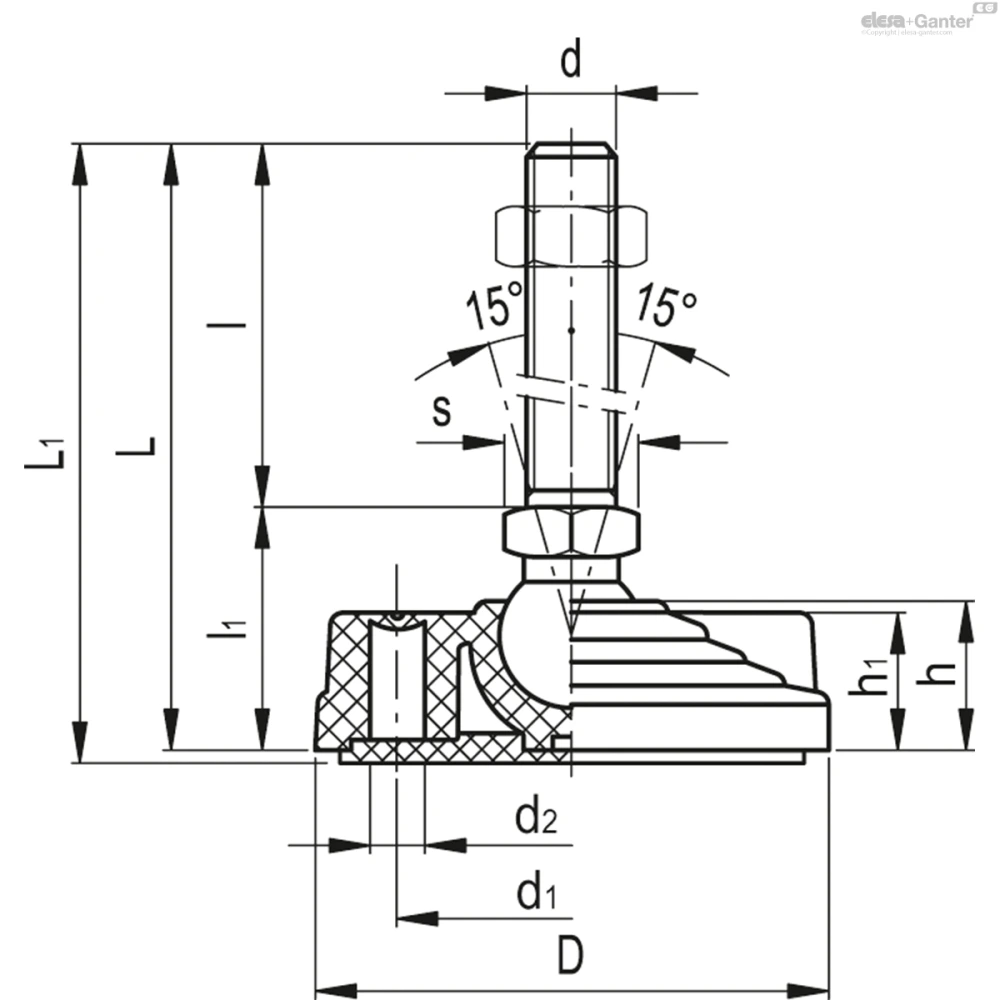

Схемы

Схема LV.F-AS-SST Схема LV.F-AS-SST

LV.F-AS-SST

Таблица моделей — Регулируемые опоры для крепления к полу

Артикул Описание
h1
Вес (г) В корзину
334121 LV.F-80-14-AS-SST-M8x43 80 M8 54 76 79 43 33 14 8.5 24 23 14 14 16000 130
334125 LV.F-80-14-AS-SST-M8x68 80 M8 54 101 104 68 33 14 8.5 24 23 14 14 16000 130
334221 LV.F-80-14-AS-SST-M10x43 80 M10 54 76 79 43 33 14 8.5 24 23 14 14 16000 129
334225 LV.F-80-14-AS-SST-M10x68 80 M10 54 101 104 68 33 14 8.5 24 23 14 14 16000 143
334231 LV.F-80-14-AS-SST-M10x98 80 M10 54 131 134 98 33 14 8.5 24 23 14 14 16000 159
334321 LV.F-80-14-AS-SST-M12x43 80 M12 54 76 79 43 33 14 8.5 24 23 14 14 16000 140
334325 LV.F-80-14-AS-SST-M12x68 80 M12 54 101 104 68 33 14 8.5 24 23 14 14 16000 159
334331 LV.F-80-14-AS-SST-M12x98 80 M12 54 131 134 98 33 14 8.5 24 23 14 14 16000 181
334421 LV.F-80-14-AS-SST-M14X68 80 M14 54 101 104 68 33 14 8.5 24 23 14 14 16000 140
334431 LV.F-80-14-AS-SST-M14X98 80 M14 54 131 134 98 33 14 8.5 24 23 14 14 16000 159
334441 LV.F-80-14-AS-SST-M14X148 80 M14 54 181 184 148 33 14 8.5 24 23 14 14 16000 181
334521 LV.F-80-14-AS-SST-M16x68 80 M16 54 101 104 68 33 14 8.5 24 23 16 14 16000 99
334525 LV.F-80-14-AS-SST-M16x108 80 M16 54 141 144 108 33 14 8.5 24 23 16 14 16000 238
334541 LV.F-80-14-AS-SST-M16x148 80 M16 54 181 184 148 33 14 8.5 24 23 16 14 16000 312
334561 LV.F-80-14-AS-SST-M16x168 80 M16 54 201 204 168 33 14 8.5 24 23 16 14 16000 333
334621 LV.F-80-24-AS-SST-M16x58 80 M16 54 101 104 58 43 24 8.5 24 23 24 24 18000 265
334625 LV.F-80-24-AS-SST-M16x98 80 M16 54 141 144 98 43 24 8.5 24 23 24 24 18000 320
334641 LV.F-80-24-AS-SST-M16x138 80 M16 54 181 184 138 43 24 8.5 24 23 24 24 18000 368
334661 LV.F-80-24-AS-SST-M16x158 80 M16 54 201 204 158 43 24 8.5 24 23 24 24 18000 116
334725 LV.F-80-24-AS-SST-M20x98 80 M20 54 141 144 98 43 24 8.5 24 23 24 24 18000 401
334741 LV.F-80-24-AS-SST-M20x138 80 M20 54 181 184 138 43 24 8.5 24 23 24 24 18000 483
334761 LV.F-80-24-AS-SST-M20x158 80 M20 54 201 204 158 43 24 8.5 24 23 24 24 18000 526
334781 LV.F-80-24-AS-SST-M20x198 80 M20 54 241 244 198 43 24 8.5 24 23 24 24 18000 136
334825 LV.F-80-24-AS-SST-M24x98 80 M24 54 141 144 98 43 24 8.5 24 23 24 24 18000 487
334861 LV.F-80-24-AS-SST-M24x158 80 M24 54 201 204 158 43 24 8.5 24 23 24 24 18000 636
334881 LV.F-80-24-AS-SST-M24x198 80 M24 54 241 244 198 43 24 8.5 24 23 24 24 18000 786
335451 LV.F-100-14-AS-SST-M8x43 100 M8 70 76 79 43 33 14 12.5 24 23 14 14 18000 175
335453 LV.F-100-14-AS-SST-M8x68 100 M8 70 101 104 68 33 14 12.5 24 23 14 14 18000 183
335461 LV.F-100-14-AS-SST-M10x43 100 M10 70 76 79 43 33 14 12.5 24 23 14 14 18000 183
335463 LV.F-100-14-AS-SST-M10x68 100 M10 70 101 104 68 33 14 12.5 24 23 14 14 18000 196
335465 LV.F-100-14-AS-SST-M10x98 100 M10 70 131 134 98 33 14 12.5 24 23 14 14 18000 211
335471 LV.F-100-14-AS-SST-M12x43 100 M12 70 76 79 43 33 14 12.5 24 23 14 14 18000 193
335473 LV.F-100-14-AS-SST-M12x68 100 M12 70 101 104 68 33 14 12.5 24 23 14 14 18000 210
335475 LV.F-100-14-AS-SST-M12x98 100 M12 70 131 134 98 33 14 12.5 24 23 14 14 18000 232
335477 LV.F-100-14-AS-SST-M14X68 100 M14 70 101 104 68 33 14 12.5 24 23 14 14 18000 210
335479 LV.F-100-14-AS-SST-M14X98 100 M14 70 131 134 98 33 14 12.5 24 23 14 14 18000 232
335480 LV.F-100-14-AS-SST-M14X148 100 M14 70 181 184 148 33 14 12.5 24 23 14 14 18000 306
335481 LV.F-100-14-AS-SST-M16x68 100 M16 70 101 104 68 33 14 12.5 24 23 16 14 18000 257
335483 LV.F-100-14-AS-SST-M16x108 100 M16 70 141 144 108 33 14 12.5 24 23 16 14 18000 306
335485 LV.F-100-14-AS-SST-M16x148 100 M16 70 181 184 148 33 14 12.5 24 23 16 14 18000 363
335487 LV.F-100-14-AS-SST-M16x168 100 M16 70 201 204 168 33 14 12.5 24 23 16 14 18000 388
335521 LV.F-100-24-AS-SST-M16x58 100 M16 70 101 104 58 43 24 12.5 24 23 24 24 25000 300
335525 LV.F-100-24-AS-SST-M16x98 100 M16 70 141 144 98 43 24 12.5 24 23 24 24 25000 355
335541 LV.F-100-24-AS-SST-M16x138 100 M16 70 181 184 138 43 24 12.5 24 23 24 24 25000 403
335561 LV.F-100-24-AS-SST-M16x158 100 M16 70 201 204 158 43 24 12.5 24 23 24 24 25000 151
335625 LV.F-100-24-AS-SST-M20x98 100 M20 70 141 144 98 43 24 12.5 24 23 24 24 25000 436
335641 LV.F-100-24-AS-SST-M20x138 100 M20 70 181 184 138 43 24 12.5 24 23 24 24 25000 518
335661 LV.F-100-24-AS-SST-M20x158 100 M20 70 201 204 158 43 24 12.5 24 23 24 24 25000 561
335681 LV.F-100-24-AS-SST-M20x198 100 M20 70 241 244 198 43 24 12.5 24 23 24 24 25000 171
335725 LV.F-100-24-AS-SST-M24x98 100 M24 70 141 144 98 43 24 12.5 24 23 24 24 25000 522
335761 LV.F-100-24-AS-SST-M24x158 100 M24 70 201 204 158 43 24 12.5 24 23 24 24 25000 671
335781 LV.F-100-24-AS-SST-M24x198 100 M24 70 241 244 198 43 24 12.5 24 23 24 24 25000 821
336221 LV.F-125-24-AS-SST-M16x58 125 M16 95 125 128 58 67 24 12.5 46 23 24 24 28000 484
336225 LV.F-125-24-AS-SST-M16x98 125 M16 95 165 168 98 67 24 12.5 46 23 24 24 28000 539
336241 LV.F-125-24-AS-SST-M16x138 125 M16 95 205 208 138 67 24 12.5 46 23 24 24 28000 587
336261 LV.F-125-24-AS-SST-M16x158 125 M16 95 225 228 158 67 24 12.5 46 23 24 24 28000 335
336325 LV.F-125-24-AS-SST-M20x98 125 M20 95 165 168 98 67 24 12.5 46 23 24 24 28000 620
336341 LV.F-125-24-AS-SST-M20x138 125 M20 95 205 208 138 67 24 12.5 46 23 24 24 28000 702
336361 LV.F-125-24-AS-SST-M20x158 125 M20 95 225 228 158 67 24 12.5 46 23 24 24 28000 745
336381 LV.F-125-24-AS-SST-M20x198 125 M20 95 265 268 198 67 24 12.5 46 23 24 24 28000 355
336425 LV.F-125-24-AS-SST-M24x98 125 M24 95 165 168 98 67 24 12.5 46 23 24 24 28000 706
336461 LV.F-125-24-AS-SST-M24x158 125 M24 95 225 228 158 67 24 12.5 46 23 24 24 28000 855
336481 LV.F-125-24-AS-SST-M24x198 125 M24 95 265 268 198 67 24 12.5 46 23 24 24 28000 1005
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из нержавеющей стали AISI 304 с регулировочным шестигранником

Стандартные исполнения

  • LV.F-SST: без противоскользящего диска.
  • LV.F-AS-SST: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Крепление к полу

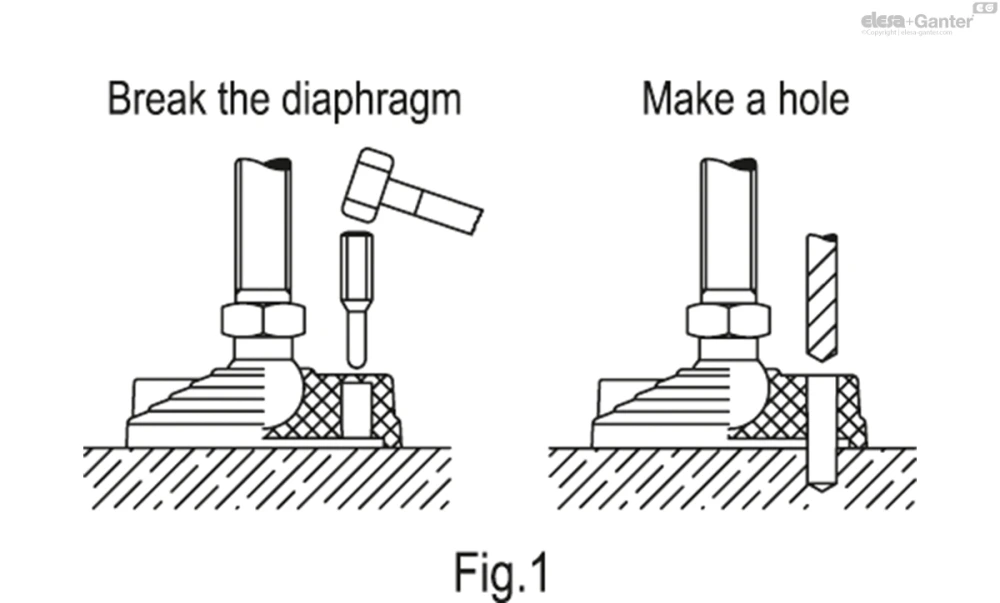

Осуществляется при помощи двух отверстий, расположенных друг напротив друга по разные стороны от винта и закрытых мембранами, которые легко удалить металлическим инструментом. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).

LV_F_ACC_RU

Общая информация

Особенности

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

таблица возможных комбинаций оснований/винтов

Аксессуары по запросу

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.-).
