Серия LV.F

LV.F-AS

Регулируемые опоры для крепления к полу

Основание из технополимера, стальной винт

с противоскользящим диском

__logo__ELE_OD__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.F

LV.F

LV.F

Регулируемые опоры для крепления к полу

Основание из технополимера, стальной винт
LV.F-AS

LV.F-AS

Регулируемые опоры для крепления к полу

Основание из технополимера, стальной винт

Изображения

LV.F-AS — Регулируемые опоры для крепления к полу

Схемы

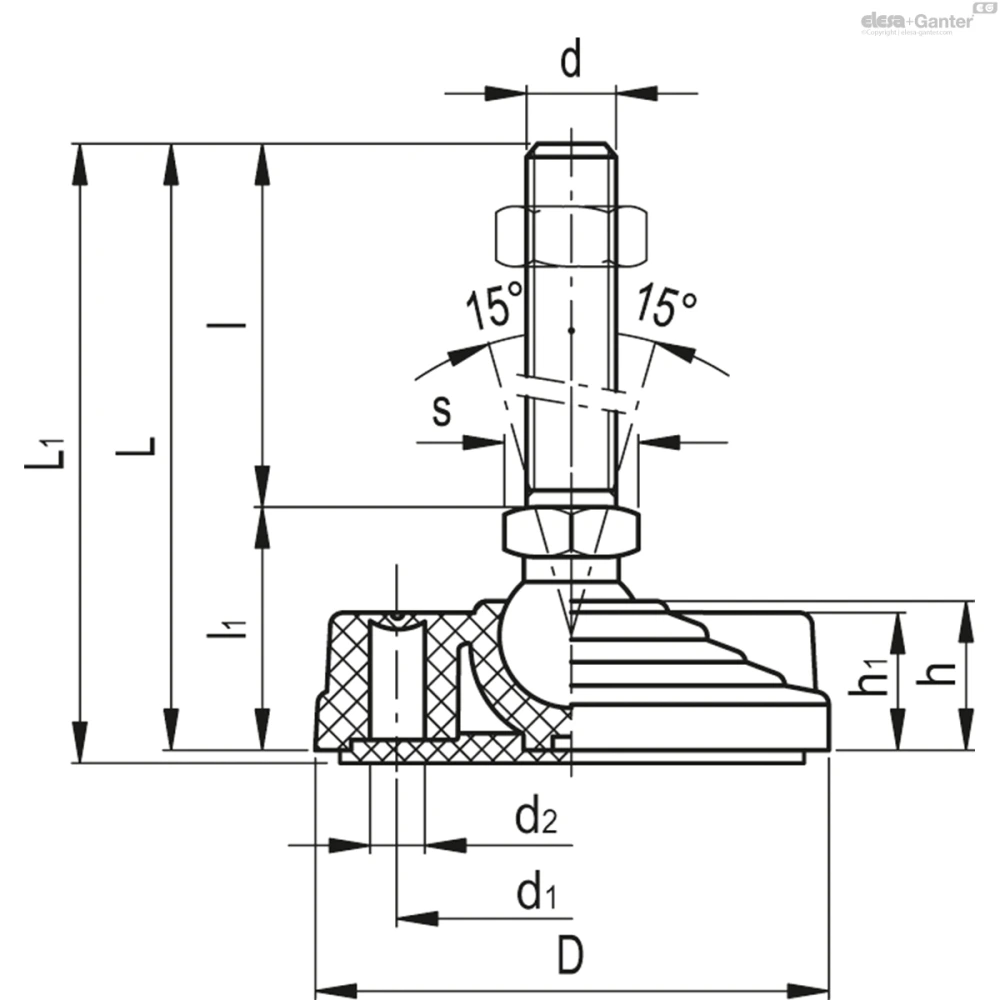

Схема LV.F-AS Схема LV.F-AS

LV.F-AS

Таблица моделей — Регулируемые опоры для крепления к полу

Артикул Описание
h h1
Вес (г) В корзину
314121 LV.F-80-14-AS-M8x43 80 M8 54 76 79 43 33 14 8.5 24 23 14 14 16000 123
314125 LV.F-80-14-AS-M8x68 80 M8 54 101 104 68 33 14 8.5 24 23 14 14 16000 130
314221 LV.F-80-14-AS-M10x43 80 M10 54 76 79 43 33 14 8.5 24 23 14 14 16000 130
314225 LV.F-80-14-AS-M10x68 80 M10 54 101 104 68 33 14 8.5 24 23 14 14 16000 142
314231 LV.F-80-14-AS-M10x98 80 M10 54 131 134 98 33 14 8.5 24 23 14 14 16000 156
314321 LV.F-80-14-AS-M12x43 80 M12 54 76 79 43 33 14 8.5 24 23 14 14 16000 139
314325 LV.F-80-14-AS-M12x68 80 M12 54 101 104 68 33 14 8.5 24 23 14 14 16000 156
314331 LV.F-80-14-AS-M12x98 80 M12 54 131 134 98 33 14 8.5 24 23 14 14 16000 177
314421 LV.F-80-14-AS-M14X68 80 M14 54 101 104 68 33 14 8.5 24 23 14 14 16000 139
314431 LV.F-80-14-AS-M14X98 80 M14 54 131 134 98 33 14 8.5 24 23 14 14 16000 156
314441 LV.F-80-14-AS-M14X148 80 M14 54 181 184 148 33 14 8.5 24 23 14 14 16000 177
314521 LV.F-80-14-AS-M16x68 80 M16 54 101 104 68 33 14 8.5 24 23 16 14 16000 199
314525 LV.F-80-14-AS-M16x108 80 M16 54 141 144 108 33 14 8.5 24 23 16 14 16000 249
314541 LV.F-80-14-AS-M16x148 80 M16 54 181 184 148 33 14 8.5 24 23 16 14 16000 302
314561 LV.F-80-14-AS-M16x168 80 M16 54 201 204 168 33 14 8.5 24 23 16 14 16000 326
314621 LV.F-80-24-AS-M16x58 80 M16 54 101 104 58 43 24 8.5 24 23 24 24 18000 266
314625 LV.F-80-24-AS-M16x98 80 M16 54 141 144 98 43 24 8.5 24 23 24 24 18000 320
314641 LV.F-80-24-AS-M16x138 80 M16 54 181 184 138 43 24 8.5 24 23 24 24 18000 371
314661 LV.F-80-24-AS-M16x158 80 M16 54 201 204 158 43 24 8.5 24 23 24 24 18000 376
314725 LV.F-80-24-AS-M20x98 80 M20 54 141 144 98 43 24 8.5 24 23 24 24 18000 393
314741 LV.F-80-24-AS-M20x138 80 M20 54 181 184 138 43 24 8.5 24 23 24 24 18000 468
314761 LV.F-80-24-AS-M20x158 80 M20 54 201 204 158 43 24 8.5 24 23 24 24 18000 516
314781 LV.F-80-24-AS-M20x198 80 M20 54 241 244 198 43 24 8.5 24 23 24 24 18000 592
314825 LV.F-80-24-AS-M24x98 80 M24 54 141 144 98 43 24 8.5 24 23 24 24 18000 476
314861 LV.F-80-24-AS-M24x158 80 M24 54 201 204 158 43 24 8.5 24 23 24 24 18000 591
314881 LV.F-80-24-AS-M24x198 80 M24 54 241 244 198 43 24 8.5 24 23 24 24 18000 826
315451 LV.F-100-14-AS-M8x43 100 M8 70 76 79 43 33 14 12.5 24 23 14 14 18000 175
315453 LV.F-100-14-AS-M8x68 100 M8 70 101 104 68 33 14 12.5 24 23 14 14 18000 182
315461 LV.F-100-14-AS-M10x43 100 M10 70 76 79 43 33 14 12.5 24 23 14 14 18000 182
315463 LV.F-100-14-AS-M10x68 100 M10 70 101 104 68 33 14 12.5 24 23 14 14 18000 194
315465 LV.F-100-14-AS-M10x98 100 M10 70 131 134 98 33 14 12.5 24 23 14 14 18000 209
315471 LV.F-100-14-AS-M12x43 100 M12 70 76 79 43 33 14 12.5 24 23 14 14 18000 191
315473 LV.F-100-14-AS-M12x68 100 M12 70 101 104 68 33 14 12.5 24 23 14 14 18000 208
315475 LV.F-100-14-AS-M12x98 100 M12 70 131 134 98 33 14 12.5 24 23 14 14 18000 229
315477 LV.F-100-14-AS-M14X68 100 M14 70 101 104 68 33 14 12.5 24 23 14 14 18000 208
315479 LV.F-100-14-AS-M14X98 100 M14 70 131 134 98 33 14 12.5 24 23 14 14 18000 229
315480 LV.F-100-14-AS-M14X148 100 M14 70 181 184 148 33 14 12.5 24 23 14 14 18000 301
315481 LV.F-100-14-AS-M16x68 100 M16 70 101 104 68 33 14 12.5 24 23 16 14 18000 248
315483 LV.F-100-14-AS-M16x108 100 M16 70 141 144 108 33 14 12.5 24 23 16 14 18000 301
315485 LV.F-100-14-AS-M16x148 100 M16 70 181 184 148 33 14 12.5 24 23 16 14 18000 355
315487 LV.F-100-14-AS-M16x168 100 M16 70 201 204 168 33 14 12.5 24 23 16 14 18000 379
315521 LV.F-100-24-AS-M16x58 100 M16 70 101 104 58 43 24 12.5 24 23 24 24 25000 301
315525 LV.F-100-24-AS-M16x98 100 M16 70 141 144 98 43 24 12.5 24 23 24 24 25000 355
315541 LV.F-100-24-AS-M16x138 100 M16 70 181 184 138 43 24 12.5 24 23 24 24 25000 406
315561 LV.F-100-24-AS-M16x158 100 M16 70 201 204 158 43 24 12.5 24 23 24 24 25000 411
315625 LV.F-100-24-AS-M20x98 100 M20 70 141 144 98 43 24 12.5 24 23 24 24 25000 428
315641 LV.F-100-24-AS-M20x138 100 M20 70 181 184 138 43 24 12.5 24 23 24 24 25000 503
315661 LV.F-100-24-AS-M20x158 100 M20 70 201 204 158 43 24 12.5 24 23 24 24 25000 551
315681 LV.F-100-24-AS-M20x198 100 M20 70 241 244 198 43 24 12.5 24 23 24 24 25000 627
315725 LV.F-100-24-AS-M24x98 100 M24 70 141 144 98 43 24 12.5 24 23 24 24 25000 511
315761 LV.F-100-24-AS-M24x158 100 M24 70 201 204 158 43 24 12.5 24 23 24 24 25000 626
315781 LV.F-100-24-AS-M24x198 100 M24 70 241 244 198 43 24 12.5 24 23 24 24 25000 861
316221 LV.F-125-24-AS-M16x58 125 M16 95 125 128 58 67 24 12.5 24 23 24 24 28000 485
316225 LV.F-125-24-AS-M16x98 125 M16 95 165 168 98 67 24 12.5 24 23 24 24 28000 539
316241 LV.F-125-24-AS-M16x138 125 M16 95 205 208 138 67 24 12.5 24 23 24 24 28000 590
316261 LV.F-125-24-AS-M16x158 125 M16 95 225 228 158 67 24 12.5 24 23 24 24 28000 595
316325 LV.F-125-24-AS-M20x98 125 M20 95 165 168 98 67 24 12.5 24 23 24 24 28000 612
316341 LV.F-125-24-AS-M20x138 125 M20 95 205 208 138 67 24 12.5 24 23 24 24 28000 687
316361 LV.F-125-24-AS-M20x158 125 M20 95 225 228 158 67 24 12.5 24 23 24 24 28000 735
316381 LV.F-125-24-AS-M20x198 125 M20 95 265 268 198 67 24 12.5 24 23 24 24 28000 811
316425 LV.F-125-24-AS-M24x98 125 M24 95 165 168 98 67 24 12.5 24 23 24 24 28000 695
316461 LV.F-125-24-AS-M24x158 125 M24 95 225 228 158 67 24 12.5 24 23 24 24 28000 810
316481 LV.F-125-24-AS-M24x198 125 M24 95 265 268 198 67 24 12.5 24 23 24 24 28000 1045
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали с регулировочным шестигранником

Стандартные исполнения

  • LV.F: без противоскользящего диска.
  • LV.F-AS: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Крепление к полу

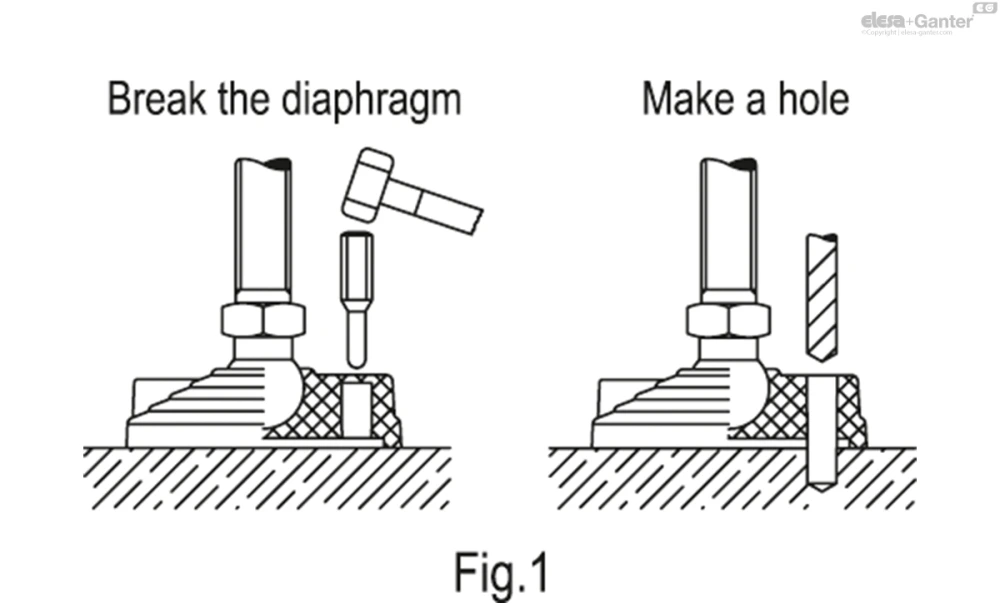

Осуществляется при помощи двух отверстий, расположенных друг напротив друга по разные стороны от винта и закрытых мембранами, которые легко удалить металлическим инструментом. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).

LV_F_ACC_RU

Общая информация

Особенности

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск-).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

таблица возможных комбинаций оснований/винтов

Аксессуары по запросу

Аксессуары по запросу

Гайка из оцинкованной стали (см. Гайки NT.-).
