Серия LV.F
LV.F
Регулируемые опоры для крепления к полу
Основание из технополимера, стальной винт
без противоскользящего диска
Исполнения серии LV.F
Изображения

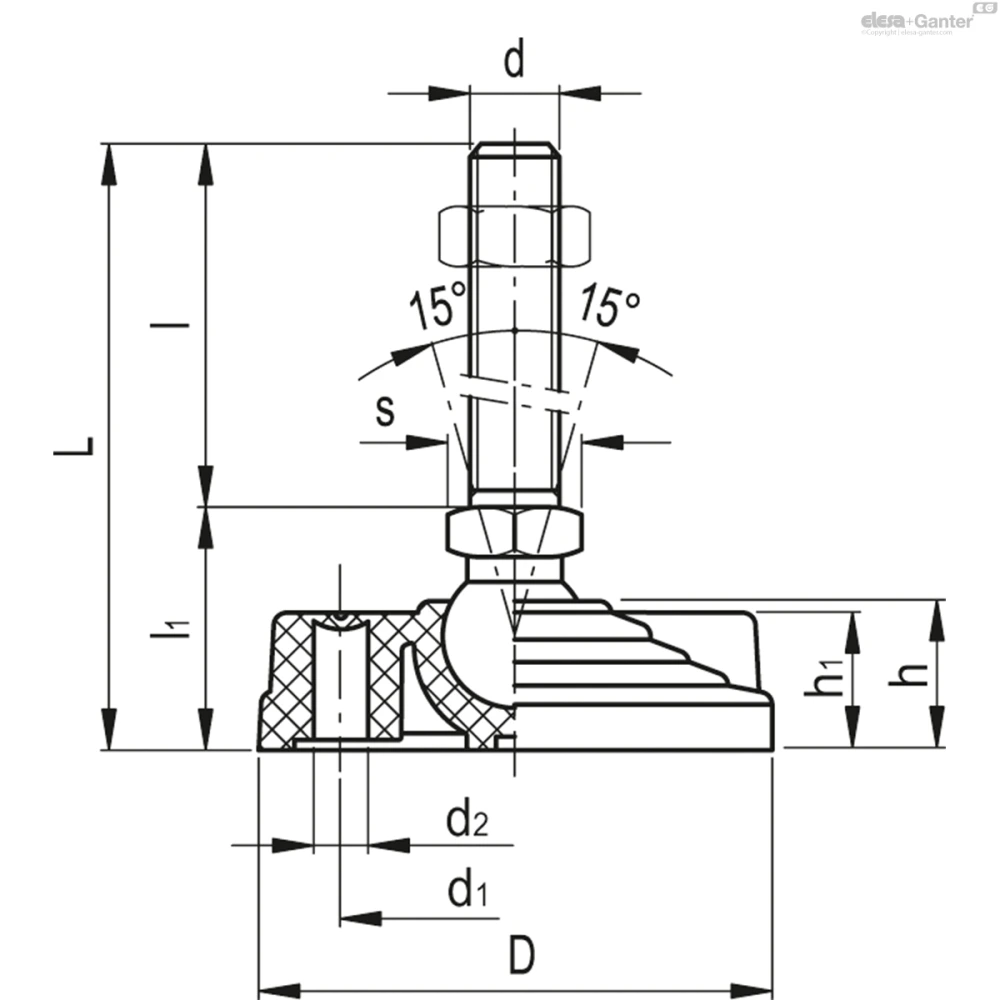

Схемы
LV.F
Таблица моделей — Регулируемые опоры для крепления к полу
| Артикул | Описание |
|
|
|
|
|
|
|
|
h | h1 |
|
|
|
Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 311121 | LV.F-80-14-M8x43 | 80 | M8 | 54 | 76 | 14 | 43 | 33 | 8.5 | 24 | 23 | 14 | 14 | 16000 | 97 | |
| 311125 | LV.F-80-14-M8x68 | 80 | M8 | 54 | 101 | 14 | 68 | 33 | 8.5 | 24 | 23 | 14 | 14 | 16000 | 104 | |
| 311221 | LV.F-80-14-M10x43 | 80 | M10 | 54 | 76 | 14 | 43 | 33 | 8.5 | 24 | 23 | 14 | 14 | 16000 | 104 | |
| 311225 | LV.F-80-14-M10x68 | 80 | M10 | 54 | 101 | 14 | 68 | 33 | 8.5 | 24 | 23 | 14 | 14 | 16000 | 116 | |
| 311231 | LV.F-80-14-M10x98 | 80 | M10 | 54 | 131 | 14 | 98 | 33 | 8.5 | 24 | 23 | 14 | 14 | 16000 | 130 | |
| 311321 | LV.F-80-14-M12x43 | 80 | M12 | 54 | 76 | 14 | 43 | 33 | 8.5 | 24 | 23 | 14 | 14 | 16000 | 113 | |
| 311325 | LV.F-80-14-M12x68 | 80 | M12 | 54 | 101 | 14 | 68 | 33 | 8.5 | 24 | 23 | 14 | 14 | 16000 | 130 | |
| 311331 | LV.F-80-14-M12x98 | 80 | M12 | 54 | 131 | 14 | 98 | 33 | 8.5 | 24 | 23 | 14 | 14 | 16000 | 151 | |
| 311421 | LV.F-80-14-M14X68 | 80 | M14 | 54 | 101 | 14 | 68 | 33 | 8.5 | 24 | 23 | 14 | 14 | 16000 | 130 | |
| 311431 | LV.F-80-14-M14X98 | 80 | M14 | 54 | 131 | 14 | 98 | 33 | 8.5 | 24 | 23 | 14 | 14 | 16000 | 151 | |
| 311441 | LV.F-80-14-M14X148 | 80 | M14 | 54 | 181 | 14 | 148 | 33 | 8.5 | 24 | 23 | 14 | 14 | 16000 | 223 | |
| 311521 | LV.F-80-14-M16x68 | 80 | M16 | 54 | 101 | 14 | 68 | 33 | 8.5 | 24 | 23 | 16 | 14 | 16000 | 173 | |
| 311525 | LV.F-80-14-M16x108 | 80 | M16 | 54 | 141 | 14 | 108 | 33 | 8.5 | 24 | 23 | 16 | 14 | 16000 | 223 | |
| 311541 | LV.F-80-14-M16x148 | 80 | M16 | 54 | 181 | 14 | 148 | 33 | 8.5 | 24 | 23 | 16 | 14 | 16000 | 276 | |
| 311561 | LV.F-80-14-M16x168 | 80 | M16 | 54 | 201 | 14 | 168 | 33 | 8.5 | 24 | 23 | 16 | 14 | 16000 | 300 | |
| 311621 | LV.F-80-24-M16x58 | 80 | M16 | 54 | 101 | 24 | 58 | 43 | 8.5 | 24 | 23 | 24 | 24 | 18000 | 230 | |
| 311625 | LV.F-80-24-M16x98 | 80 | M16 | 54 | 141 | 24 | 98 | 43 | 8.5 | 24 | 23 | 24 | 24 | 18000 | 284 | |
| 311641 | LV.F-80-24-M16x138 | 80 | M16 | 54 | 181 | 24 | 138 | 43 | 8.5 | 24 | 23 | 24 | 24 | 18000 | 335 | |
| 311661 | LV.F-80-24-M16x158 | 80 | M16 | 54 | 201 | 24 | 158 | 43 | 8.5 | 24 | 23 | 24 | 24 | 18000 | 340 | |
| 311725 | LV.F-80-24-M20x98 | 80 | M20 | 54 | 141 | 24 | 98 | 43 | 8.5 | 24 | 23 | 24 | 24 | 18000 | 357 | |
| 311741 | LV.F-80-24-M20x138 | 80 | M20 | 54 | 181 | 24 | 138 | 43 | 8.5 | 24 | 23 | 24 | 24 | 18000 | 432 | |
| 311761 | LV.F-80-24-M20x158 | 80 | M20 | 54 | 201 | 24 | 158 | 43 | 8.5 | 24 | 23 | 24 | 24 | 18000 | 480 | |
| 311781 | LV.F-80-24-M20x198 | 80 | M20 | 54 | 241 | 24 | 198 | 43 | 8.5 | 24 | 23 | 24 | 24 | 18000 | 556 | |
| 311825 | LV.F-80-24-M24x98 | 80 | M24 | 54 | 141 | 24 | 98 | 43 | 8.5 | 24 | 23 | 24 | 24 | 18000 | 440 | |
| 311861 | LV.F-80-24-M24x158 | 80 | M24 | 54 | 201 | 24 | 158 | 43 | 8.5 | 24 | 23 | 24 | 24 | 18000 | 555 | |
| 311881 | LV.F-80-24-M24x198 | 80 | M24 | 54 | 241 | 24 | 198 | 43 | 8.5 | 24 | 23 | 24 | 24 | 18000 | 790 | |
| 312451 | LV.F-100-14-M8x43 | 100 | M8 | 70 | 76 | 14 | 43 | 33 | 12.5 | 24 | 23 | 14 | 14 | 18000 | 132 | |
| 312453 | LV.F-100-14-M8x68 | 100 | M8 | 70 | 101 | 14 | 68 | 33 | 12.5 | 24 | 23 | 14 | 14 | 18000 | 139 | |
| 312461 | LV.F-100-14-M10x43 | 100 | M10 | 70 | 76 | 14 | 43 | 33 | 12.5 | 24 | 23 | 14 | 14 | 18000 | 139 | |
| 312463 | LV.F-100-14-M10x68 | 100 | M10 | 70 | 101 | 14 | 68 | 33 | 12.5 | 24 | 23 | 14 | 14 | 18000 | 151 | |
| 312465 | LV.F-100-14-M10x98 | 100 | M10 | 70 | 131 | 14 | 98 | 33 | 12.5 | 24 | 23 | 14 | 14 | 18000 | 166 | |
| 312471 | LV.F-100-14-M12x43 | 100 | M12 | 70 | 76 | 14 | 43 | 33 | 12.5 | 24 | 23 | 14 | 14 | 18000 | 148 | |
| 312473 | LV.F-100-14-M12x68 | 100 | M12 | 70 | 101 | 14 | 68 | 33 | 12.5 | 24 | 23 | 14 | 14 | 18000 | 165 | |
| 312475 | LV.F-100-14-M12x98 | 100 | M12 | 70 | 131 | 14 | 98 | 33 | 12.5 | 24 | 23 | 14 | 14 | 18000 | 186 | |
| 312477 | LV.F-100-14-M14X68 | 100 | M14 | 70 | 101 | 14 | 68 | 33 | 12.5 | 24 | 23 | 14 | 14 | 18000 | 165 | |
| 312479 | LV.F-100-14-M14X98 | 100 | M14 | 70 | 131 | 14 | 98 | 33 | 12.5 | 24 | 23 | 14 | 14 | 18000 | 186 | |
| 312480 | LV.F-100-14-M14X148 | 100 | M14 | 70 | 181 | 14 | 148 | 33 | 12.5 | 24 | 23 | 14 | 14 | 18000 | 258 | |
| 312481 | LV.F-100-14-M16x68 | 100 | M16 | 70 | 101 | 14 | 68 | 33 | 12.5 | 24 | 23 | 16 | 14 | 18000 | 205 | |
| 312483 | LV.F-100-14-M16x108 | 100 | M16 | 70 | 141 | 14 | 108 | 33 | 12.5 | 24 | 23 | 16 | 14 | 18000 | 258 | |
| 312485 | LV.F-100-14-M16x148 | 100 | M16 | 70 | 181 | 14 | 148 | 33 | 12.5 | 24 | 23 | 16 | 14 | 18000 | 312 | |
| 312487 | LV.F-100-14-M16x168 | 100 | M16 | 70 | 201 | 14 | 168 | 33 | 12.5 | 24 | 23 | 16 | 14 | 18000 | 336 | |
| 312521 | LV.F-100-24-M16x58 | 100 | M16 | 70 | 101 | 24 | 58 | 43 | 12.5 | 24 | 23 | 24 | 24 | 25000 | 271 | |
| 312525 | LV.F-100-24-M16x98 | 100 | M16 | 70 | 141 | 24 | 98 | 43 | 12.5 | 24 | 23 | 24 | 24 | 25000 | 325 | |
| 312541 | LV.F-100-24-M16x138 | 100 | M16 | 70 | 181 | 24 | 138 | 43 | 12.5 | 24 | 23 | 24 | 24 | 25000 | 376 | |
| 312561 | LV.F-100-24-M16x158 | 100 | M16 | 70 | 201 | 24 | 158 | 43 | 12.5 | 24 | 23 | 24 | 24 | 25000 | 381 | |
| 312625 | LV.F-100-24-M20x98 | 100 | M20 | 70 | 141 | 24 | 98 | 43 | 12.5 | 24 | 23 | 24 | 24 | 25000 | 398 | |
| 312641 | LV.F-100-24-M20x138 | 100 | M20 | 70 | 181 | 24 | 138 | 43 | 12.5 | 24 | 23 | 24 | 24 | 25000 | 473 | |
| 312661 | LV.F-100-24-M20x158 | 100 | M20 | 70 | 201 | 24 | 158 | 43 | 12.5 | 24 | 23 | 24 | 24 | 25000 | 521 | |
| 312681 | LV.F-100-24-M20x198 | 100 | M20 | 70 | 241 | 24 | 198 | 43 | 12.5 | 24 | 23 | 24 | 24 | 25000 | 597 | |
| 312725 | LV.F-100-24-M24x98 | 100 | M24 | 70 | 141 | 24 | 98 | 43 | 12.5 | 24 | 23 | 24 | 24 | 25000 | 481 | |
| 312761 | LV.F-100-24-M24x158 | 100 | M24 | 70 | 201 | 24 | 158 | 43 | 12.5 | 24 | 23 | 24 | 24 | 25000 | 596 | |
| 312781 | LV.F-100-24-M24x198 | 100 | M24 | 70 | 241 | 24 | 198 | 43 | 12.5 | 24 | 23 | 24 | 24 | 25000 | 831 | |
| 313521 | LV.F-125-24-M16x58 | 125 | M16 | 95 | 125 | 24 | 58 | 67 | 12.5 | 24 | 23 | 24 | 24 | 28000 | 374 | |
| 313525 | LV.F-125-24-M16x98 | 125 | M16 | 95 | 165 | 24 | 98 | 67 | 12.5 | 24 | 23 | 24 | 24 | 28000 | 428 | |
| 313541 | LV.F-125-24-M16x138 | 125 | M16 | 95 | 205 | 24 | 138 | 67 | 12.5 | 24 | 23 | 24 | 24 | 28000 | 479 | |
| 313561 | LV.F-125-24-M16x158 | 125 | M16 | 95 | 225 | 24 | 158 | 67 | 12.5 | 24 | 23 | 24 | 24 | 28000 | 484 | |
| 313625 | LV.F-125-24-M20x98 | 125 | M20 | 95 | 165 | 24 | 98 | 67 | 12.5 | 24 | 23 | 24 | 24 | 28000 | 501 | |
| 313641 | LV.F-125-24-M20x138 | 125 | M20 | 95 | 205 | 24 | 138 | 67 | 12.5 | 24 | 23 | 24 | 24 | 28000 | 576 | |
| 313661 | LV.F-125-24-M20x158 | 125 | M20 | 95 | 225 | 24 | 158 | 67 | 12.5 | 24 | 23 | 24 | 24 | 28000 | 624 | |
| 313681 | LV.F-125-24-M20x198 | 125 | M20 | 95 | 265 | 24 | 198 | 67 | 12.5 | 24 | 23 | 24 | 24 | 28000 | 700 | |
| 313725 | LV.F-125-24-M24x98 | 125 | M24 | 95 | 165 | 24 | 98 | 67 | 12.5 | 24 | 23 | 24 | 24 | 28000 | 584 | |
| 313761 | LV.F-125-24-M24x158 | 125 | M24 | 95 | 225 | 24 | 158 | 67 | 12.5 | 24 | 23 | 24 | 24 | 28000 | 699 | |
| 313781 | LV.F-125-24-M24x198 | 125 | M24 | 95 | 265 | 24 | 198 | 67 | 12.5 | 24 | 23 | 24 | 24 | 28000 | 934 |
Основные характеристики
Основа
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Винт с шарнирной головкой
Резьбовой винт из оцинкованной стали с регулировочным шестигранником
Стандартные исполнения
- LV.F: без противоскользящего диска.
- LV.F-AS: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.
Крепление к полу

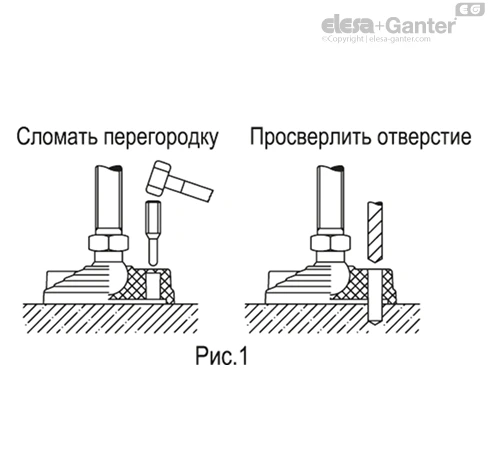

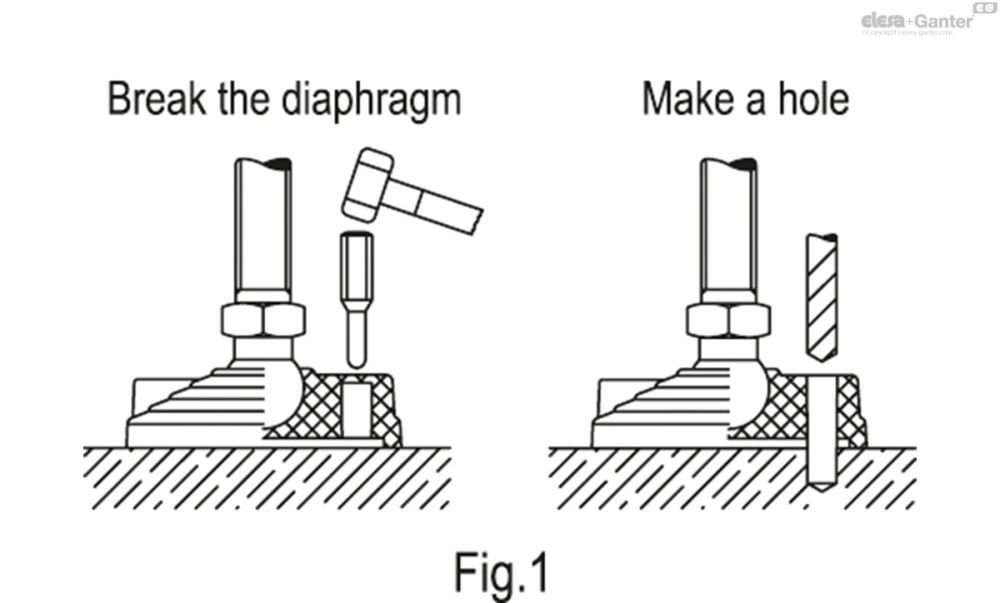

Осуществляется при помощи двух отверстий, расположенных друг напротив друга по разные стороны от винта и закрытых мембранами, которые легко удалить металлическим инструментом. Мембраны предотвращают проникновение сквозь отверстия пыли и грязи, когда необходимости в креплении опор к полу нет (см. рис. 1).
Общая информация
Особенности
Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.
Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск-).
Информация по заказу
Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.
Для отдельного заказа оснований и винтов см.:
Аксессуары по запросу
Аксессуары по запросу
Гайка из оцинкованной стали (см. Гайки NT.-).
