Серия LV.A-STP-VD

LV.A-STP-VD

Регулируемые опоры

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера

Без противоскользящего диска

Таблица (PDF)

Исполнения серии LV.A-STP-VD

LV.A-AS-STP-VD

Регулируемые опоры

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера

LV.A-STP-VD

Регулируемые опоры

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера

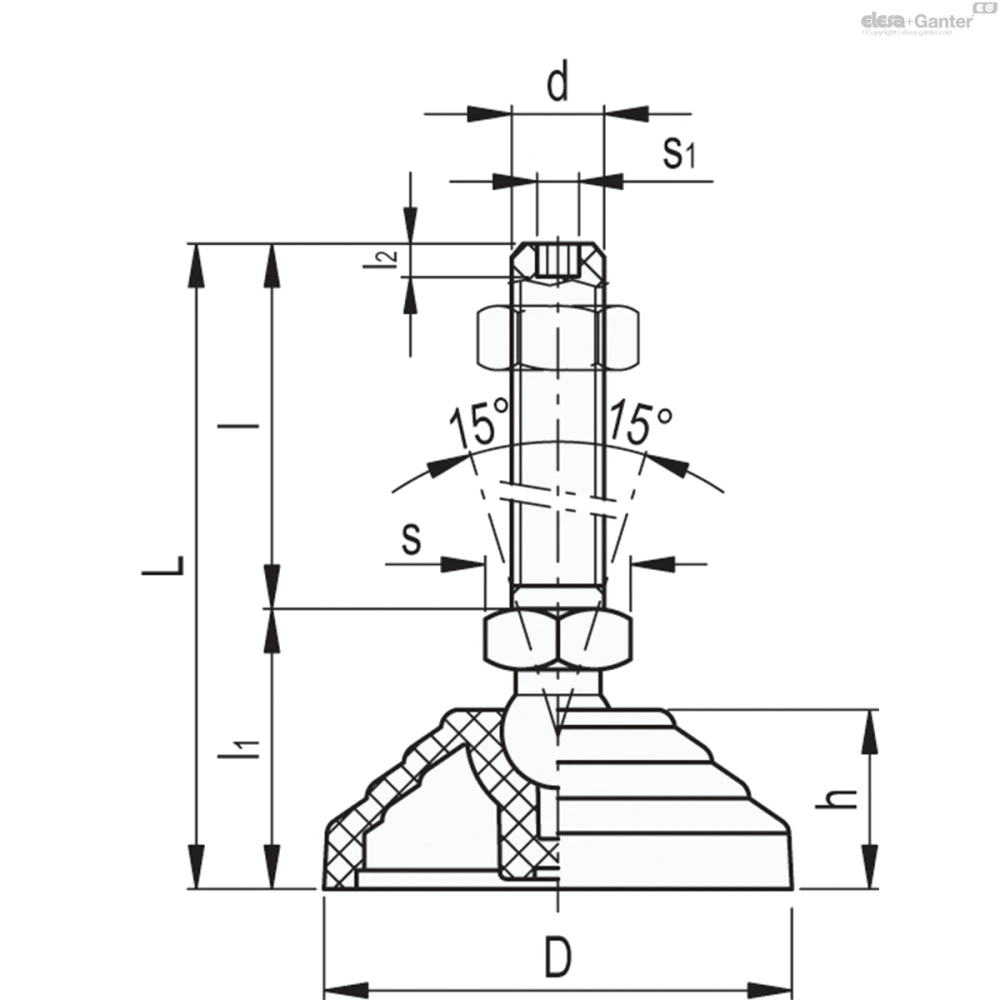

LV.A-STP-VD

Таблица моделей — Регулируемые опоры

Артикул	Описание	D	d	L	l	l₁	l₂	h	s	s₁	Шарнирное соединение Ø	Макс. статическая нагрузка* Н	Вес (г)
183102	LV.A-60-14-STP-M8x44-VD	60	M8	78.5	44	34.5	5	24	16	3	14	2500	43
183104	LV.A-60-14-STP-M8x69-VD	60	M8	103.5	69	34.5	5	24	16	3	14	2500	44
183112	LV.A-60-14-STP-M10x44-VD	60	M10	78.5	44	34.5	6	24	16	4	14	3500	44
183114	LV.A-60-14-STP-M10x69-VD	60	M10	103.5	69	34.5	6	24	16	4	14	3500	46
183116	LV.A-60-14-STP-M10x99-VD	60	M10	133.5	99	34.5	6	24	16	4	14	3500	49
183122	LV.A-60-14-STP-M12x44-VD	60	M12	78.5	44	34.5	7	24	16	5	14	4500	46
183124	LV.A-60-14-STP-M12x69-VD	60	M12	103.5	69	34.5	7	24	16	5	14	4500	49
183126	LV.A-60-14-STP-M12x99-VD	60	M12	133.5	99	34.5	7	24	16	5	14	4500	53
183142	LV.A-60-14-STP-M16x69-VD	60	M16	105.5	69	36.5	7	24	22	6	14	5500	59
183144	LV.A-60-14-STP-M16x109-VD	60	M16	145.5	109	36.5	7	24	22	6	14	5500	70
183146	LV.A-60-14-STP-M16x149-VD	60	M16	185.5	149	36.5	7	24	22	6	14	5000	78
183148	LV.A-60-14-STP-M16x169-VD	60	M16	205.5	169	36.5	7	24	22	6	14	5000	83
183202	LV.A-70-14-STP-M8x44-VD	70	M8	74.5	44	30.5	5	19	16	3	14	2500	42
183204	LV.A-70-14-STP-M8x69-VD	70	M8	99.5	69	30.5	5	19	16	3	14	2500	44
183212	LV.A-70-14-STP-M10x44-VD	70	M10	74.5	44	30.5	6	19	16	4	14	3500	44
183214	LV.A-70-14-STP-M10x69-VD	70	M10	99.5	69	30.5	6	19	16	4	14	3500	46
183216	LV.A-70-14-STP-M10x99-VD	70	M10	129.5	99	30.5	6	19	16	4	14	3500	49
183222	LV.A-70-14-STP-M12x44-VD	70	M12	74.5	44	30.5	7	19	16	5	14	4500	45
183224	LV.A-70-14-STP-M12x69-VD	70	M12	99.5	69	30.5	7	19	16	5	14	4500	49
183226	LV.A-70-14-STP-M12x99-VD	70	M12	129.5	99	30.5	7	19	16	5	14	4500	53
183242	LV.A-70-14-STP-M16x69-VD	70	M16	101.5	69	32.5	7	19	22	6	14	5500	59
183244	LV.A-70-14-STP-M16x109-VD	70	M16	141.5	109	32.5	7	19	22	6	14	5500	69
183246	LV.A-70-14-STP-M16x149-VD	70	M16	181.5	149	32.5	7	19	22	6	14	5000	78
183248	LV.A-70-14-STP-M16x169-VD	70	M16	201.5	169	32.5	7	19	22	6	14	5000	82
183302	LV.A-80-14-STP-M8x44-VD	80	M8	79.5	44	35.5	5	24	16	3	14	2500	65
183304	LV.A-80-14-STP-M8x69-VD	80	M8	104.5	69	35.5	5	24	16	3	14	2500	66
183312	LV.A-80-14-STP-M10x44-VD	80	M10	79.5	44	35.5	6	24	16	4	14	3500	66
183314	LV.A-80-14-STP-M10x69-VD	80	M10	104.5	69	35.5	6	24	16	4	14	3500	69
183316	LV.A-80-14-STP-M10x99-VD	80	M10	134.5	99	35.5	6	24	16	4	14	3500	72
183322	LV.A-80-14-STP-M12x44-VD	80	M12	79.5	44	35.5	7	24	16	5	14	4500	68
183324	LV.A-80-14-STP-M12x69-VD	80	M12	104.5	69	35.5	7	24	16	5	14	4500	71
183326	LV.A-80-14-STP-M12x99-VD	80	M12	134.5	99	35.5	7	24	16	5	14	4500	76
183342	LV.A-80-14-STP-M16x69-VD	80	M16	106.5	69	37.5	7	24	22	6	14	5500	81
183344	LV.A-80-14-STP-M16x109-VD	80	M16	146.5	109	37.5	7	24	22	6	14	5500	92
183346	LV.A-80-14-STP-M16x149-VD	80	M16	186.5	149	37.5	7	24	22	6	14	5000	100
183348	LV.A-80-14-STP-M16x169-VD	80	M16	206.5	169	37.5	7	24	22	6	14	5000	105
183402	LV.A-100-14-STP-M8x44-VD	100	M8	79	44	35	5	24	16	3	14	2500	97
183404	LV.A-100-14-STP-M8x69-VD	100	M8	104	69	35	5	24	16	3	14	2500	98
183412	LV.A-100-14-STP-M10x44-VD	100	M10	79	44	35	6	24	16	4	14	3500	98
183414	LV.A-100-14-STP-M10x69-VD	100	M10	104	69	35	6	24	16	4	14	3500	101
183416	LV.A-100-14-STP-M10x99-VD	100	M10	134	99	35	6	24	16	4	14	3500	103
183422	LV.A-100-14-STP-M12x44-VD	100	M12	79	44	35	7	24	16	5	14	4500	100
183424	LV.A-100-14-STP-M12x69-VD	100	M12	104	69	35	7	24	16	5	14	4500	103
183426	LV.A-100-14-STP-M12x99-VD	100	M12	134	99	35	7	24	16	5	14	4500	107
183442	LV.A-100-14-STP-M16x69-VD	100	M16	106	69	37	7	24	22	6	14	5500	113
183444	LV.A-100-14-STP-M16x109-VD	100	M16	146	109	37	7	24	22	6	14	5500	124
183446	LV.A-100-14-STP-M16x149-VD	100	M16	186	149	37	7	24	22	6	14	5000	132
183448	LV.A-100-14-STP-M16x169-VD	100	M16	206	169	37	7	24	22	6	14	5000	137

3D-модель Технические данные (PDF)

Основные характеристики

Основание

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, синий цвет RAL 5005, с шестигранным углублением и регулировочным шестигранником.

Стандартные исполнения

LV.A-STP-VD: без противоскользящего диска.

LV.A-AS-STP-VD: с противоскользящим диском из бутадиен-нитрильного каучука, твёрдость по Шору А 70, поставляется прикреплённым к основанию, подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011).

Общая информация

Особенности

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:
