Серия LV.A-STP-VD

LV.A-AS-STP-VD

Регулируемые опоры

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера

С противоскользящим диском

SUPER- TechnopolymerСУПЕР-технополимеры широко используются в автомобильной промышленности в так называемом процессе «замены металла». Эти конструкционные пластмассовые материалы, являющиеся новейшей разработкой, позволяют использовать изделия из технополимера в тех областях применения, где до сих пор использовались только металлические изделия, со следующими преимуществами: высокие механические характеристики, коррозионная стойкость, лёгкость, немагнитность, низкий коэффициент трения, отсутствие необходимости в техническом обслуживании, теплоизоляция, окраска в массе материала. __logo__ELE_OD__ VISUALLY DETECTABLEТехнополимер, цвет RAL 5005 «сигнальный синий», подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011), легко обнаруживается и распознается человеческим глазом благодаря специфике и уникальности цвета. Идеально подходит для пищевой и фармацевтической промышленностей, помогает повысить уровень безопасности в производственных процессах в полном соответствии с международными нормами. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) The FOOD AND DRUG ADMINISTRATION is a federal agency of the United States Department of Health and Human Services, one of the United States’ executive departments. The FDA is responsible for many things including food safety. The FDA has a positive list of substances that are allowed to come into contact with foods and beverages. Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.A-STP-VD

LV.A-AS-STP-VD

LV.A-AS-STP-VD

Регулируемые опоры

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера
LV.A-STP-VD

LV.A-STP-VD

Регулируемые опоры

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера

Изображения

LV.A-AS-STP-VD — Регулируемые опоры

Схемы

Схема LV.A-AS-STP-VD

LV.A-AS-STP-VD

Таблица моделей — Регулируемые опоры

Артикул Описание
Шарнирное соединение Ø
В корзину
184102 LV.A-60-14-AS-STP-M8x44-VD 60 M8 78.5 81.5 44 34.5 5 24 16 3 14 2500 64
184104 LV.A-60-14-AS-STP-M8x69-VD 60 M8 103.5 106.5 69 34.5 5 24 16 3 14 2500 66
184112 LV.A-60-14-AS-STP-M10x44-VD 60 M10 78.5 81.5 44 34.5 6 24 16 4 14 3500 66
184114 LV.A-60-14-AS-STP-M10x69-VD 60 M10 103.5 106.5 69 34.5 6 24 16 4 14 3500 68
184116 LV.A-60-14-AS-STP-M10x99-VD 60 M10 133.5 136.5 99 34.5 6 24 16 4 14 3500 71
184122 LV.A-60-14-AS-STP-M12x44-VD 60 M12 78.5 81.5 44 34.5 7 24 16 5 14 4500 67
184124 LV.A-60-14-AS-STP-M12x69-VD 60 M12 103.5 106.5 69 34.5 7 24 16 5 14 4500 70
184126 LV.A-60-14-AS-STP-M12x99-VD 60 M12 133.5 136.5 99 34.5 7 24 16 5 14 4500 75
184142 LV.A-60-14-AS-STP-M16x69-VD 60 M16 105.5 108.5 69 36.5 7 24 22 6 14 5500 81
184144 LV.A-60-14-AS-STP-M16x109-VD 60 M16 145.5 148.5 109 36.5 7 24 22 6 14 5500 91
184146 LV.A-60-14-AS-STP-M16x149-VD 60 M16 185.5 188.5 149 36.5 7 24 22 6 14 5000 100
184148 LV.A-60-14-AS-STP-M16x169-VD 60 M16 205.5 208.5 169 36.5 7 24 22 6 14 5000 104
184202 LV.A-70-14-AS-STP-M8x44-VD 70 M8 74.5 77.5 44 30.5 5 19 16 3 14 2500 64
184204 LV.A-70-14-AS-STP-M8x69-VD 70 M8 99.5 102.5 69 30.5 5 19 16 3 14 2500 65
184212 LV.A-70-14-AS-STP-M10x44-VD 70 M10 74.5 77.5 44 30.5 6 19 16 4 14 3500 65
184214 LV.A-70-14-AS-STP-M10x69-VD 70 M10 99.5 102.5 69 30.5 6 19 16 4 14 3500 68
184216 LV.A-70-14-AS-STP-M10x99-VD 70 M10 129.5 132.5 99 30.5 6 19 16 4 14 3500 70
184222 LV.A-70-14-AS-STP-M12x44-VD 70 M12 74.5 77.5 44 30.5 7 19 16 5 14 4500 67
184224 LV.A-70-14-AS-STP-M12x69-VD 70 M12 99.5 102.5 69 30.5 7 19 16 5 14 4500 70
184226 LV.A-70-14-AS-STP-M12x99-VD 70 M12 129.5 132.5 99 30.5 7 19 16 5 14 4500 74
184242 LV.A-70-14-AS-STP-M16x69-VD 70 M16 101.5 104.5 69 32.5 7 19 22 6 14 5500 80
184244 LV.A-70-14-AS-STP-M16x109-VD 70 M16 141.5 144.5 109 32.5 7 19 22 6 14 5500 91
184246 LV.A-70-14-AS-STP-M16x149-VD 70 M16 181.5 184.5 149 32.5 7 19 22 6 14 5000 99
184248 LV.A-70-14-AS-STP-M16x169-VD 70 M16 201.5 204.5 169 32.5 7 19 22 6 14 5000 104
184302 LV.A-80-14-AS-STP-M8x44-VD 80 M8 79.5 82.5 44 35.5 5 24 16 3 14 2500 86
184304 LV.A-80-14-AS-STP-M8x69-VD 80 M8 104.5 107.5 69 35.5 5 24 16 3 14 2500 88
184312 LV.A-80-14-AS-STP-M10x44-VD 80 M10 79.5 82.5 44 35.5 6 24 16 4 14 3500 88
184314 LV.A-80-14-AS-STP-M10x69-VD 80 M10 104.5 107.5 69 35.5 6 24 16 4 14 3500 90
184316 LV.A-80-14-AS-STP-M10x99-VD 80 M10 134.5 137.5 99 35.5 6 24 16 4 14 3500 93
184322 LV.A-80-14-AS-STP-M12x44-VD 80 M12 79.5 82.5 44 35.5 7 24 16 5 14 4500 89
184324 LV.A-80-14-AS-STP-M12x69-VD 80 M12 104.5 107.5 69 35.5 7 24 16 5 14 4500 93
184326 LV.A-80-14-AS-STP-M12x99-VD 80 M12 134.5 137.5 99 35.5 7 24 16 5 14 4500 97
184342 LV.A-80-14-AS-STP-M16x69-VD 80 M16 106.5 109.5 69 37.5 7 24 22 6 14 5500 103
184344 LV.A-80-14-AS-STP-M16x109-VD 80 M16 146.5 149.5 109 37.5 7 24 22 6 14 5500 113
184346 LV.A-80-14-AS-STP-M16x149-VD 80 M16 186.5 189.5 149 37.5 7 24 22 6 14 5000 122
184348 LV.A-80-14-AS-STP-M16x169-VD 80 M16 206.5 209.5 169 37.5 7 24 22 6 14 5000 127
184402 LV.A-100-14-AS-STP-M8x44-VD 100 M8 79 82 44 35 5 24 16 3 14 2500 139
184404 LV.A-100-14-AS-STP-M8x69-VD 100 M8 104 107 69 35 5 24 16 3 14 2500 140
184412 LV.A-100-14-AS-STP-M10x44-VD 100 M10 79 82 44 35 6 24 16 4 14 3500 140
184414 LV.A-100-14-AS-STP-M10x69-VD 100 M10 104 107 69 35 6 24 16 4 14 3500 143
184416 LV.A-100-14-AS-STP-M10x99-VD 100 M10 134 137 99 35 6 24 16 4 14 3500 146
184422 LV.A-100-14-AS-STP-M12x44-VD 100 M12 79 82 44 35 7 24 16 5 14 4500 142
184424 LV.A-100-14-AS-STP-M12x69-VD 100 M12 104 107 69 35 7 24 16 5 14 4500 145
184426 LV.A-100-14-AS-STP-M12x99-VD 100 M12 134 137 99 35 7 24 16 5 14 4500 150
184442 LV.A-100-14-AS-STP-M16x69-VD 100 M16 106 109 69 37 7 24 22 6 14 5500 155
184444 LV.A-100-14-AS-STP-M16x109-VD 100 M16 146 149 109 37 7 24 22 6 14 5500 166
184446 LV.A-100-14-AS-STP-M16x149-VD 100 M16 186 189 149 37 7 24 22 6 14 5000 174
184448 LV.A-100-14-AS-STP-M16x169-VD 100 M16 206 209 169 37 7 24 22 6 14 5000 179
3D-модель Технические данные (PDF)

Основные характеристики

Основание

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, синий цвет RAL 5005, с шестигранным углублением и регулировочным шестигранником.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Стандартные исполнения

  • LV.A-STP-VD: без противоскользящего диска.
  • LV.A-AS-STP-VD: с противоскользящим диском из бутадиен-нитрильного каучука, твёрдость по Шору А 70, поставляется прикреплённым к основанию, подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011).

Общая информация

Особенности

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

Аксессуары

Аксессуары по запросу

NT.: Гайка из нержавеющей стали AISI 304 или оцинкованной стали.

Вопрос о продукции

Спросите о серии LV.A-AS-STP-VD — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LV.A-AS-STP-VD — Регулируемые опоры

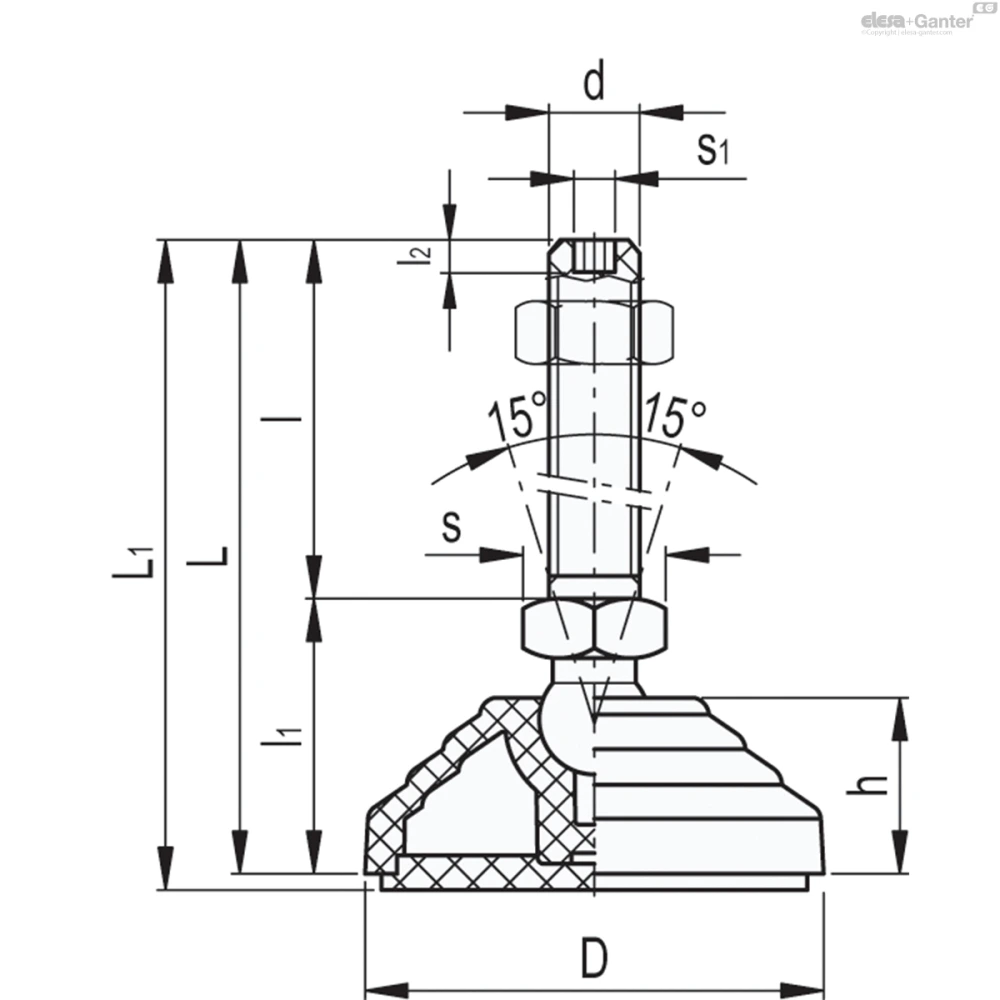

Чертёж LV.A-AS-STP-VD
