Серия LV.A-STP

LV.A-STP

Регулируемые опоры

Основание из технополимера, винт из СУПЕР-технополимера

без противоскользящего диска

Таблица (PDF)

Исполнения серии LV.A-STP

LV.A-AS-STP

Регулируемые опоры

Основание из технополимера, винт из СУПЕР-технополимера

LV.A-STP

Регулируемые опоры

Основание из технополимера, винт из СУПЕР-технополимера

LV.A-STP

Таблица моделей — Регулируемые опоры

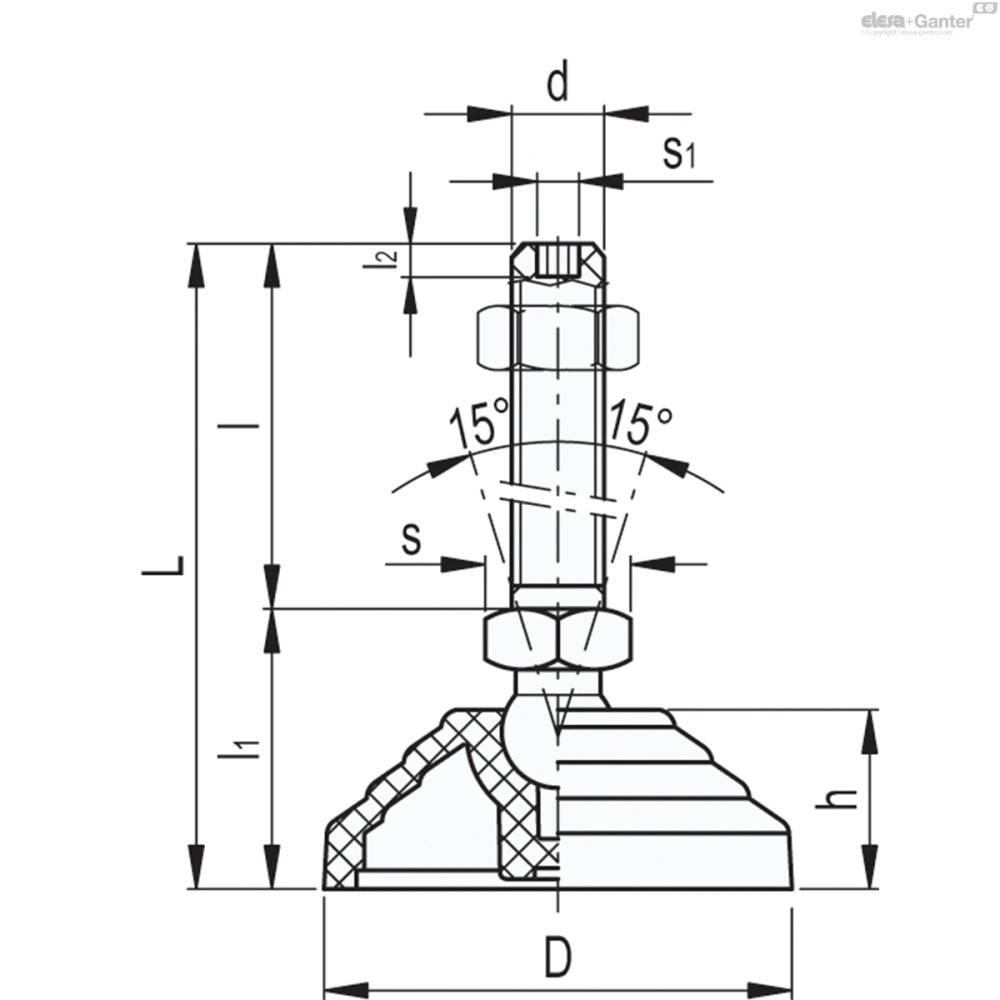

Артикул	Описание	D	d	L	l	l₁	l₂	h	s	s₁	Шарнирное соединение Ø	Макс. статическая нагрузка* Н	Вес (г)
303123	LV.A-60-14-STP-M8x44	60	M8	78.5	44	34.5	5	24	16	3	14	2700	43
303127	LV.A-60-14-STP-M8x69	60	M8	103.5	69	34.5	5	24	16	3	14	2700	44
303223	LV.A-60-14-STP-M10x44	60	M10	78.5	44	34.5	6	24	16	4	14	4800	44
303227	LV.A-60-14-STP-M10x69	60	M10	103.5	69	34.5	6	24	16	4	14	5000	46
303233	LV.A-60-14-STP-M10x99	60	M10	133.5	99	34.5	6	24	16	4	14	5100	49
303323	LV.A-60-14-STP-M12x44	60	M12	78.5	44	34.5	7	24	16	5	14	6800	46
303327	LV.A-60-14-STP-M12x69	60	M12	103.5	69	34.5	7	24	16	5	14	7000	49
303333	LV.A-60-14-STP-M12x99	60	M12	133.5	99	34.5	7	24	16	5	14	7000	53
303523	LV.A-60-14-STP-M16x69	60	M16	105.5	69	36.5	7	24	22	6	14	8000	59
303527	LV.A-60-14-STP-M16x109	60	M16	145.5	109	36.5	7	24	22	6	14	8000	70
303543	LV.A-60-14-STP-M16x149	60	M16	185.5	149	36.5	7	24	22	6	14	7000	78
303563	LV.A-60-14-STP-M16x169	60	M16	205.5	169	36.5	7	24	22	6	14	6000	83
304007	LV.A-70-14-STP-M8x44	70	M8	74.5	44	30.5	5	19	16	3	14	2700	42
304013	LV.A-70-14-STP-M8x69	70	M8	99.5	69	30.5	5	19	16	3	14	2700	44
304023	LV.A-70-14-STP-M10x44	70	M10	74.5	44	30.5	6	19	16	4	14	4800	44
304027	LV.A-70-14-STP-M10x69	70	M10	99.5	69	30.5	6	19	16	4	14	5000	46
304033	LV.A-70-14-STP-M10x99	70	M10	129.5	99	30.5	6	19	16	4	14	5100	49
304063	LV.A-70-14-STP-M12x44	70	M12	74.5	44	30.5	7	19	16	5	14	6800	45
304067	LV.A-70-14-STP-M12x69	70	M12	99.5	69	30.5	7	19	16	5	14	7000	49
304073	LV.A-70-14-STP-M12x99	70	M12	129.5	99	30.5	7	19	16	5	14	7000	53
304103	LV.A-70-14-STP-M16x69	70	M16	101.5	69	32.5	7	19	22	6	14	8000	59
304107	LV.A-70-14-STP-M16x109	70	M16	141.5	109	32.5	7	19	22	6	14	8000	69
304113	LV.A-70-14-STP-M16x149	70	M16	181.5	149	32.5	7	19	22	6	14	7000	78
304117	LV.A-70-14-STP-M16x169	70	M16	201.5	169	32.5	7	19	22	6	14	6000	82
304123	LV.A-80-14-STP-M8x44	80	M8	79.5	44	35.5	5	24	16	3	14	2700	65
304127	LV.A-80-14-STP-M8x69	80	M8	104.5	69	35.5	5	24	16	3	14	2700	66
304223	LV.A-80-14-STP-M10x44	80	M10	79.5	44	35.5	6	24	16	4	14	4800	66
304227	LV.A-80-14-STP-M10x69	80	M10	104.5	69	35.5	6	24	16	4	14	5000	69
304233	LV.A-80-14-STP-M10x99	80	M10	134.5	99	35.5	6	24	16	4	14	5100	72
304323	LV.A-80-14-STP-M12x44	80	M12	79.5	44	35.5	7	24	16	5	14	6800	68
304327	LV.A-80-14-STP-M12x69	80	M12	104.5	69	35.5	7	24	16	5	14	7000	71
304333	LV.A-80-14-STP-M12x99	80	M12	134.5	99	35.5	7	24	16	5	14	7000	76
304523	LV.A-80-14-STP-M16x69	80	M16	106.5	69	37.5	7	24	22	6	14	8000	81
304527	LV.A-80-14-STP-M16x109	80	M16	146.5	109	37.5	7	24	22	6	14	8000	92
304543	LV.A-80-14-STP-M16x149	80	M16	186.5	149	37.5	7	24	22	6	14	7000	100
304563	LV.A-80-14-STP-M16x169	80	M16	206.5	169	37.5	7	24	22	6	14	6000	105
305452	LV.A-100-14-STP-M8x44	100	M8	79	44	35	5	24	16	3	14	2700	97
305455	LV.A-100-14-STP-M8x69	100	M8	104	69	35	5	24	16	3	14	2700	98
305462	LV.A-100-14-STP-M10x44	100	M10	79	44	35	6	24	16	4	14	4800	98
305464	LV.A-100-14-STP-M10x69	100	M10	104	69	35	6	24	16	4	14	5000	101
305467	LV.A-100-14-STP-M10x99	100	M10	134	99	35	6	24	16	4	14	5100	103
305472	LV.A-100-14-STP-M12x44	100	M12	79	44	35	7	24	16	5	14	6800	100
305474	LV.A-100-14-STP-M12x69	100	M12	104	69	35	7	24	16	5	14	7000	103
305476	LV.A-100-14-STP-M12x99	100	M12	134	99	35	7	24	16	5	14	7000	107
305482	LV.A-100-14-STP-M16x69	100	M16	106	69	37	7	24	22	6	14	8000	113
305484	LV.A-100-14-STP-M16x109	100	M16	146	109	37	7	24	22	6	14	8000	124
305486	LV.A-100-14-STP-M16x149	100	M16	186	149	37	7	24	22	6	14	7000	132
305488	LV.A-100-14-STP-M16x169	100	M16	206	169	37	7	24	22	6	14	6000	137

3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, с шестигранным углублением и регулировочным шестигранником.

Стандартные исполнения

LV.A-STP: без противоскользящего диска.

LV.A-AS-STP: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Общая информация

Особенности

Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:
