Серия LV.A-STP

LV.A-AS-STP

Регулируемые опоры

Основание из технополимера, винт из СУПЕР-технополимера

с противоскользящим диском

Таблица (PDF)

Исполнения серии LV.A-STP

LV.A-AS-STP

Регулируемые опоры

Основание из технополимера, винт из СУПЕР-технополимера

LV.A-STP

Регулируемые опоры

Основание из технополимера, винт из СУПЕР-технополимера

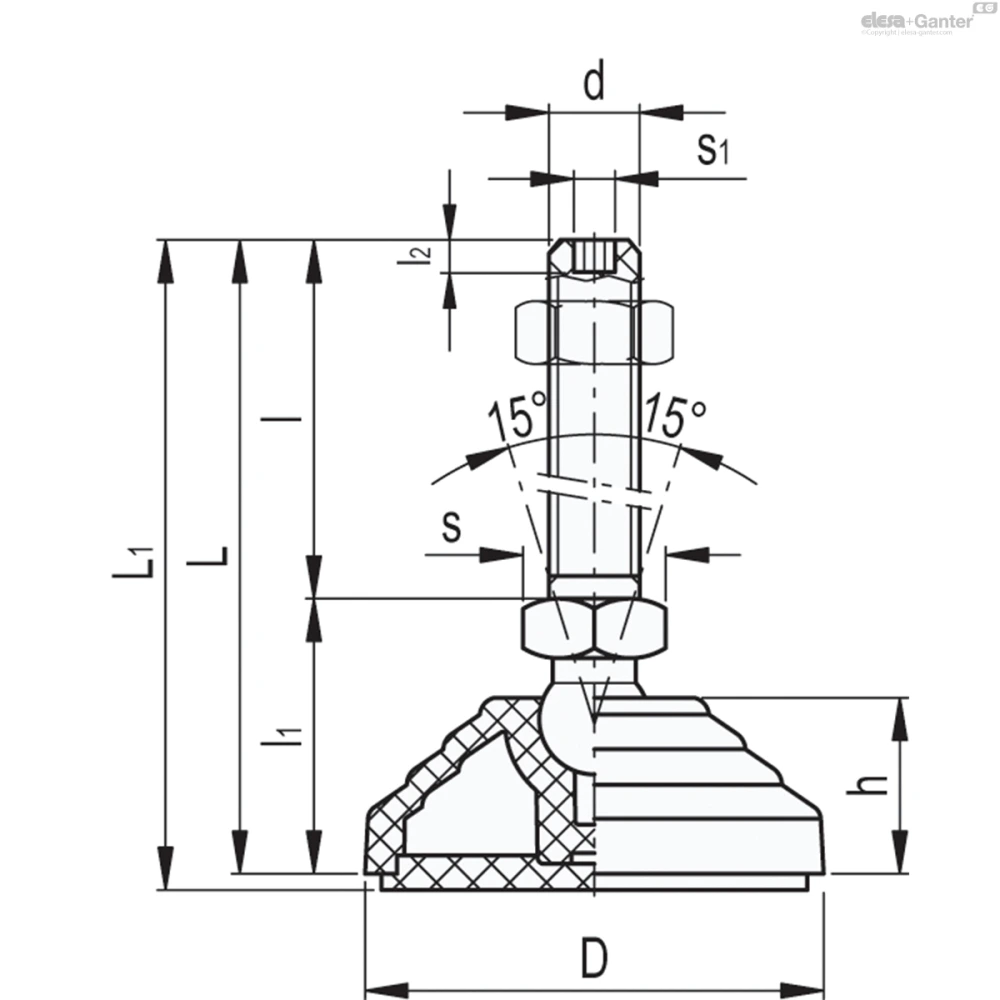

LV.A-AS-STP

Таблица моделей — Регулируемые опоры

Артикул	Описание	D	d	L	L₁	l	l₁	l₂	h	s	s₁	Шарнирное соединение Ø	Макс. статическая нагрузка* Н	Вес (г)
307123	LV.A-60-14-AS-STP-M8x44	60	M8	78.5	81.5	44	34.5	5	24	16	3	14	2700	64
307127	LV.A-60-14-AS-STP-M8x69	60	M8	103.5	106.5	69	34.5	5	24	16	3	14	2700	66
307223	LV.A-60-14-AS-STP-M10x44	60	M10	78.5	81.5	44	34.5	6	24	16	4	14	4800	66
307227	LV.A-60-14-AS-STP-M10x69	60	M10	103.5	106.5	69	34.5	6	24	16	4	14	5000	68
307233	LV.A-60-14-AS-STP-M10x99	60	M10	133.5	136.5	99	34.5	6	24	16	4	14	5100	71
307323	LV.A-60-14-AS-STP-M12x44	60	M12	78.5	81.5	44	34.5	7	24	16	5	14	6800	67
307327	LV.A-60-14-AS-STP-M12x69	60	M12	103.5	106.5	69	34.5	7	24	16	5	14	7000	70
307333	LV.A-60-14-AS-STP-M12x99	60	M12	133.5	136.5	99	34.5	7	24	16	5	14	7000	75
307523	LV.A-60-14-AS-STP-M16x69	60	M16	105.5	108.5	69	36.5	7	24	22	6	14	8000	81
307527	LV.A-60-14-AS-STP-M16x109	60	M16	145.5	148.5	109	36.5	7	24	22	6	14	8000	91
307543	LV.A-60-14-AS-STP-M16x149	60	M16	185.5	188.5	149	36.5	7	24	22	6	14	7000	100
307563	LV.A-60-14-AS-STP-M16x169	60	M16	205.5	208.5	169	36.5	7	24	22	6	14	6000	104
308007	LV.A-70-14-AS-STP-M8x44	70	M8	74.5	77.5	44	30.5	5	19	16	3	14	2700	64
308013	LV.A-70-14-AS-STP-M8x69	70	M8	99.5	102.5	69	30.5	5	19	16	3	14	2700	65
308023	LV.A-70-14-AS-STP-M10x44	70	M10	74.5	77.5	44	30.5	6	19	16	4	14	4800	65
308027	LV.A-70-14-AS-STP-M10x69	70	M10	99.5	102.5	69	30.5	6	19	16	4	14	5000	68
308033	LV.A-70-14-AS-STP-M10x99	70	M10	129.5	132.5	99	30.5	6	19	16	4	14	5100	70
308063	LV.A-70-14-AS-STP-M12x44	70	M12	74.5	77.5	44	30.5	7	19	16	5	14	6800	67
308067	LV.A-70-14-AS-STP-M12x69	70	M12	99.5	102.5	69	30.5	7	19	16	5	14	7000	70
308073	LV.A-70-14-AS-STP-M12x99	70	M12	129.5	132.5	99	30.5	7	19	16	5	14	7000	74
308103	LV.A-70-14-AS-STP-M16x69	70	M16	101.5	104.5	69	32.5	7	19	22	6	14	8000	80
308107	LV.A-70-14-AS-STP-M16x109	70	M16	141.5	144.5	109	32.5	7	19	22	6	14	8000	91
308113	LV.A-70-14-AS-STP-M16x149	70	M16	181.5	184.5	149	32.5	7	19	22	6	14	7000	99
308117	LV.A-70-14-AS-STP-M16x169	70	M16	201.5	204.5	169	32.5	7	19	22	6	14	6000	104
308123	LV.A-80-14-AS-STP-M8x44	80	M8	79.5	82.5	44	35.5	5	24	16	3	14	2700	86
308127	LV.A-80-14-AS-STP-M8x69	80	M8	104.5	107.5	69	35.5	5	24	16	3	14	2700	88
308223	LV.A-80-14-AS-STP-M10x44	80	M10	79.5	82.5	44	35.5	6	24	16	4	14	4800	88
308227	LV.A-80-14-AS-STP-M10x69	80	M10	104.5	107.5	69	35.5	6	24	16	4	14	5000	90
308233	LV.A-80-14-AS-STP-M10x99	80	M10	134.5	137.5	99	35.5	6	24	16	4	14	5100	93
308323	LV.A-80-14-AS-STP-M12x44	80	M12	79.5	82.5	44	35.5	7	24	16	5	14	6800	89
308327	LV.A-80-14-AS-STP-M12x69	80	M12	104.5	107.5	69	35.5	7	24	16	5	14	7000	93
308333	LV.A-80-14-AS-STP-M12x99	80	M12	134.5	137.5	99	35.5	7	24	16	5	14	7000	97
308523	LV.A-80-14-AS-STP-M16x69	80	M16	106.5	109.5	69	37.5	7	24	22	6	14	8000	103
308527	LV.A-80-14-AS-STP-M16x109	80	M16	146.5	149.5	109	37.5	7	24	22	6	14	8000	113
308543	LV.A-80-14-AS-STP-M16x149	80	M16	186.5	189.5	149	37.5	7	24	22	6	14	7000	122
308563	LV.A-80-14-AS-STP-M16x169	80	M16	206.5	209.5	169	37.5	7	24	22	6	14	6000	127
309452	LV.A-100-14-AS-STP-M8x44	100	M8	79	82	44	35	5	24	16	3	14	2700	139
309454	LV.A-100-14-AS-STP-M8x69	100	M8	104	107	69	35	5	24	16	3	14	2700	140
309462	LV.A-100-14-AS-STP-M10x44	100	M10	79	82	44	35	6	24	16	4	14	4800	140
309464	LV.A-100-14-AS-STP-M10x69	100	M10	104	107	69	35	6	24	16	4	14	5000	143
309466	LV.A-100-14-AS-STP-M10x99	100	M10	134	137	99	35	6	24	16	4	14	5100	146
309472	LV.A-100-14-AS-STP-M12x44	100	M12	79	82	44	35	7	24	16	5	14	6800	142
309474	LV.A-100-14-AS-STP-M12x69	100	M12	104	107	69	35	7	24	16	5	14	7000	145
309476	LV.A-100-14-AS-STP-M12x99	100	M12	134	137	99	35	7	24	16	5	14	7000	150
309482	LV.A-100-14-AS-STP-M16x69	100	M16	106	109	69	37	7	24	22	6	14	8000	155
309484	LV.A-100-14-AS-STP-M16x109	100	M16	146	149	109	37	7	24	22	6	14	8000	166
309486	LV.A-100-14-AS-STP-M16x149	100	M16	186	189	149	37	7	24	22	6	14	7000	174
309488	LV.A-100-14-AS-STP-M16x169	100	M16	206	209	169	37	7	24	22	6	14	6000	179

3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, с шестигранным углублением и регулировочным шестигранником.

Стандартные исполнения

LV.A-STP: без противоскользящего диска.

LV.A-AS-STP: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Общая информация

Особенности

Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:
