Серия LV.A-SST-VD

LV.A-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

без противоскользящего диска

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__ELE_OD__ VISUALLY DETECTABLEТехнополимер, цвет RAL 5005 «сигнальный синий», подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011), легко обнаруживается и распознается человеческим глазом благодаря специфике и уникальности цвета. Идеально подходит для пищевой и фармацевтической промышленностей, помогает повысить уровень безопасности в производственных процессах в полном соответствии с международными нормами. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.A-SST-VD

LV.A-AS-SST-VD

LV.A-AS-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали
LV.A-SST-VD

LV.A-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

Изображения

LV.A-SST-VD — Регулируемые опоры

Схемы

Схема LV.A-SST-VD

LV.A-SST-VD

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
183101 LV.A-60-14-SST-M8x43-VD 60 M8 76 43 33 24 14 14 14000 78
183103 LV.A-60-14-SST-M8x68-VD 60 M8 101 68 33 24 14 14 14000 78
183111 LV.A-60-14-SST-M10x43-VD 60 M10 76 43 33 24 14 14 14000 77
183113 LV.A-60-14-SST-M10x68-VD 60 M10 101 68 33 24 14 14 14000 91
183115 LV.A-60-14-SST-M10x98-VD 60 M10 131 98 33 24 14 14 14000 107
183121 LV.A-60-14-SST-M12x43-VD 60 M12 76 43 33 24 14 14 14000 88
183123 LV.A-60-14-SST-M12x68-VD 60 M12 101 68 33 24 14 14 14000 107
183125 LV.A-60-14-SST-M12x98-VD 60 M12 131 98 33 24 14 14 14000 129
183131 LV.A-60-14-SST-M14x68-VD 60 M14 101 68 33 24 14 14 14000 88
183133 LV.A-60-14-SST-M14x98-VD 60 M14 131 98 33 24 14 14 14000 107
183135 LV.A-60-14-SST-M14x148-VD 60 M14 181 148 33 24 14 14 14000 129
183141 LV.A-60-14-SST-M16x68-VD 60 M16 101 68 33 24 16 14 14000 47
183143 LV.A-60-14-SST-M16x108-VD 60 M16 141 108 33 24 16 14 14000 186
183145 LV.A-60-14-SST-M16x148-VD 60 M16 181 148 33 24 16 14 14000 260
183147 LV.A-60-14-SST-M16x168-VD 60 M16 201 168 33 24 16 14 14000 281
183151 LV.A-60-24-SST-M16x58-VD 60 M16 101 58 43 24 24 24 18000 204
183153 LV.A-60-24-SST-M16x98-VD 60 M16 141 98 43 24 24 24 18000 259
183155 LV.A-60-24-SST-M16x138-VD 60 M16 181 138 43 24 24 24 18000 307
183157 LV.A-60-24-SST-M16x158-VD 60 M16 201 158 43 24 24 24 18000 55
183161 LV.A-60-24-SST-M20x98-VD 60 M20 141 98 43 24 24 24 18000 340
183163 LV.A-60-24-SST-M20x138-VD 60 M20 181 138 43 24 24 24 18000 422
183165 LV.A-60-24-SST-M20x158-VD 60 M20 201 158 43 24 24 24 18000 465
183167 LV.A-60-24-SST-M20x198-VD 60 M20 241 198 43 24 24 24 18000 75
183171 LV.A-60-24-SST-M24x98-VD 60 M24 141 98 43 24 24 24 18000 426
183173 LV.A-60-24-SST-M24x158-VD 60 M24 201 158 43 24 24 24 18000 575
183175 LV.A-60-24-SST-M24x198-VD 60 M24 241 198 43 24 24 24 18000 725
183201 LV.A-70-14-SST-M8x43-VD 70 M8 71 43 28 19 14 14 14000 43
183203 LV.A-70-14-SST-M8x68-VD 70 M8 96 68 28 19 14 14 14000 43
183211 LV.A-70-14-SST-M10x43-VD 70 M10 71 43 28 19 14 14 14000 42
183213 LV.A-70-14-SST-M10x68-VD 70 M10 96 68 28 19 14 14 14000 56
183215 LV.A-70-14-SST-M10x98-VD 70 M10 126 98 28 19 14 14 14000 72
183221 LV.A-70-14-SST-M12x43-VD 70 M12 71 43 28 19 14 14 14000 53
183223 LV.A-70-14-SST-M12x68-VD 70 M12 96 68 28 19 14 14 14000 72
183225 LV.A-70-14-SST-M12x98-VD 70 M12 126 98 28 19 14 14 14000 94
183231 LV.A-70-14-SST-M14x68-VD 70 M14 96 68 28 19 14 14 14000 72
183233 LV.A-70-14-SST-M14x98-VD 70 M14 126 98 28 19 14 14 14000 94
183235 LV.A-70-14-SST-M14x148-VD 70 M14 176 148 28 19 14 14 14000 12
183241 LV.A-70-14-SST-M16x68-VD 70 M16 96 68 28 19 16 14 14000 12
183243 LV.A-70-14-SST-M16x108-VD 70 M16 136 108 28 19 16 14 14000 151
183245 LV.A-70-14-SST-M16x148-VD 70 M16 176 148 28 19 16 14 14000 225
183247 LV.A-70-14-SST-M16x168-VD 70 M16 196 168 28 19 16 14 14000 246
183301 LV.A-80-14-SST-M8x43-VD 80 M8 76 43 33 24 14 14 16000 102
183303 LV.A-80-14-SST-M8x68-VD 80 M8 101 68 33 24 14 14 16000 102
183311 LV.A-80-14-SST-M10x43-VD 80 M10 76 43 33 24 14 14 16000 101
183313 LV.A-80-14-SST-M10x68-VD 80 M10 101 68 33 24 14 14 16000 115
183315 LV.A-80-14-SST-M10x98-VD 80 M10 131 98 33 24 14 14 16000 131
183321 LV.A-80-14-SST-M12x43-VD 80 M12 76 43 33 24 14 14 16000 112
183323 LV.A-80-14-SST-M12x68-VD 80 M12 101 68 33 24 14 14 16000 131
183325 LV.A-80-14-SST-M12x98-VD 80 M12 131 98 33 24 14 14 16000 153
183331 LV.A-80-14-SST-M14x68-VD 80 M14 101 68 33 24 14 14 16000 112
183333 LV.A-80-14-SST-M14x98-VD 80 M14 131 98 33 24 14 14 16000 131
183335 LV.A-80-14-SST-M14x148-VD 80 M14 181 148 33 24 14 14 16000 153
183341 LV.A-80-14-SST-M16x68-VD 80 M16 101 68 33 24 16 14 16000 71
183343 LV.A-80-14-SST-M16x108-VD 80 M16 141 108 33 24 16 14 16000 210
183345 LV.A-80-14-SST-M16x148-VD 80 M16 181 148 33 24 16 14 16000 284
183347 LV.A-80-14-SST-M16x168-VD 80 M16 201 168 33 24 16 14 16000 305
183351 LV.A-80-24-SST-M16x58-VD 80 M16 101 58 43 24 24 24 18000 232
183353 LV.A-80-24-SST-M16x98-VD 80 M16 141 98 43 24 24 24 18000 287
183355 LV.A-80-24-SST-M16x138-VD 80 M16 181 138 43 24 24 24 18000 335
183357 LV.A-80-24-SST-M16x158-VD 80 M16 201 158 43 24 24 24 18000 83
183361 LV.A-80-24-SST-M20x98-VD 80 M20 141 98 43 24 24 24 18000 368
183363 LV.A-80-24-SST-M20x138-VD 80 M20 181 138 43 24 24 24 18000 450
183365 LV.A-80-24-SST-M20x158-VD 80 M20 201 158 43 24 24 24 18000 493
183367 LV.A-80-24-SST-M20x198-VD 80 M20 241 198 43 24 24 24 18000 103
183371 LV.A-80-24-SST-M24x98-VD 80 M24 141 98 43 24 24 24 18000 454
183373 LV.A-80-24-SST-M24x158-VD 80 M24 201 158 43 24 24 24 18000 603
183375 LV.A-80-24-SST-M24x198-VD 80 M24 241 198 43 24 24 24 18000 753
183401 LV.A-100-14-SST-M8x43-VD 100 M8 76 43 33 24 14 14 18000 135
183403 LV.A-100-14-SST-M8x68-VD 100 M8 101 68 33 24 14 14 18000 143
183411 LV.A-100-14-SST-M10x43-VD 100 M10 76 43 33 24 14 14 18000 143
183413 LV.A-100-14-SST-M10x68-VD 100 M10 101 68 33 24 14 14 18000 156
183415 LV.A-100-14-SST-M10x98-VD 100 M10 131 98 33 24 14 14 18000 171
183421 LV.A-100-14-SST-M12x43-VD 100 M12 76 43 33 24 14 14 18000 153
183423 LV.A-100-14-SST-M12x68-VD 100 M12 101 68 33 24 14 14 18000 170
183425 LV.A-100-14-SST-M12x98-VD 100 M12 131 98 33 24 14 14 18000 192
183431 LV.A-100-14-SST-M14x68-VD 100 M14 101 68 33 24 14 14 18000 170
183433 LV.A-100-14-SST-M14x98-VD 100 M14 131 98 33 24 14 14 18000 192
183435 LV.A-100-14-SST-M14x148-VD 100 M14 181 148 33 24 14 14 18000 266
183441 LV.A-100-14-SST-M16x68-VD 100 M16 101 68 33 24 16 14 18000 217
183443 LV.A-100-14-SST-M16x108-VD 100 M16 141 108 33 24 16 14 18000 266
183445 LV.A-100-14-SST-M16x148-VD 100 M16 181 148 33 24 16 14 18000 323
183447 LV.A-100-14-SST-M16x168-VD 100 M16 201 168 33 24 16 14 18000 348
183451 LV.A-100-24-SST-M16x58-VD 100 M16 101 58 43 24 24 24 25000 262
183453 LV.A-100-24-SST-M16x98-VD 100 M16 141 98 43 24 24 24 25000 317
183455 LV.A-100-24-SST-M16x138-VD 100 M16 181 138 43 24 24 24 25000 365
183457 LV.A-100-24-SST-M16x158-VD 100 M16 201 158 43 24 24 24 25000 113
183461 LV.A-100-24-SST-M20x98-VD 100 M20 141 98 43 24 24 24 25000 398
183463 LV.A-100-24-SST-M20x138-VD 100 M20 181 138 43 24 24 24 25000 480
183465 LV.A-100-24-SST-M20x158-VD 100 M20 201 158 43 24 24 24 25000 523
183467 LV.A-100-24-SST-M20x198-VD 100 M20 241 198 43 24 24 24 25000 133
183471 LV.A-100-24-SST-M24x98-VD 100 M24 141 98 43 24 24 24 25000 484
183473 LV.A-100-24-SST-M24x158-VD 100 M24 201 158 43 24 24 24 25000 633
183475 LV.A-100-24-SST-M24x198-VD 100 M24 241 198 43 24 24 24 25000 783
183501 LV.A-125-24-SST-M16x58-VD 125 M16 125 58 67 46 24 24 28000 377
183503 LV.A-125-24-SST-M16x98-VD 125 M16 165 98 67 46 24 24 28000 432
183505 LV.A-125-24-SST-M16x138-VD 125 M16 205 138 67 46 24 24 28000 480
183507 LV.A-125-24-SST-M16x158-VD 125 M16 225 158 67 46 24 24 28000 228
183511 LV.A-125-24-SST-M20x98-VD 125 M20 165 98 67 46 24 24 28000 513
183513 LV.A-125-24-SST-M20x138-VD 125 M20 205 138 67 46 24 24 28000 595
183515 LV.A-125-24-SST-M20x158-VD 125 M20 225 158 67 46 24 24 28000 638
183517 LV.A-125-24-SST-M20x198-VD 125 M20 265 198 67 46 24 24 28000 248
183521 LV.A-125-24-SST-M24x98-VD 125 M24 165 98 67 46 24 24 28000 599
183523 LV.A-125-24-SST-M24x158-VD 125 M24 225 158 67 46 24 24 28000 748
183525 LV.A-125-24-SST-M24x198-VD 125 M24 265 198 67 46 24 24 28000 898
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

Резьбовой винт из нержавеющей стали AISI 304 с регулировочным шестигранником

Стандартные исполнения

  • LV.A-SST-VD: без противоскользящего диска.
  • LV.A-AS-SST-VD: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Общая информация

Особенности и области применения

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и стержень) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

  • коды  Оснований

Аксессуары

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.).

Вопрос о продукции

Спросите о серии LV.A-SST-VD — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LV.A-SST-VD — Регулируемые опоры

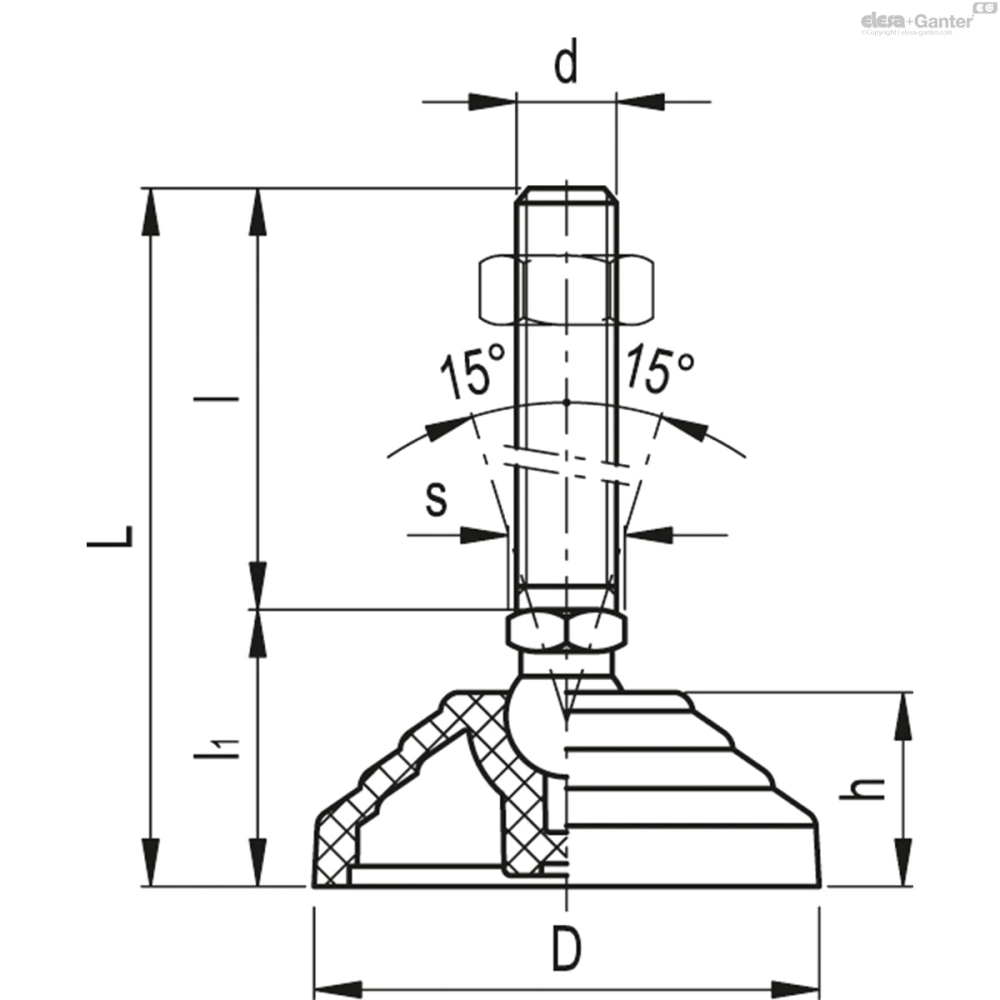

Чертёж LV.A-SST-VD
