Серия LV.A-SST-VD

LV.A-AS-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

с противоскользящим диском

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__ELE_OD__ VISUALLY DETECTABLEТехнополимер, цвет RAL 5005 «сигнальный синий», подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011), легко обнаруживается и распознается человеческим глазом благодаря специфике и уникальности цвета. Идеально подходит для пищевой и фармацевтической промышленностей, помогает повысить уровень безопасности в производственных процессах в полном соответствии с международными нормами. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.A-SST-VD

LV.A-AS-SST-VD

LV.A-AS-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали
LV.A-SST-VD

LV.A-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

Изображения

LV.A-AS-SST-VD — Регулируемые опоры

Схемы

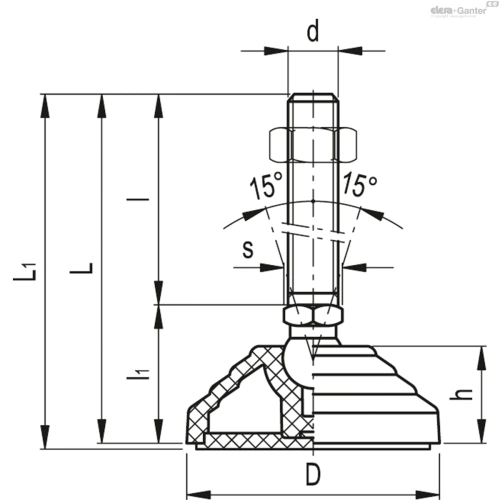

Схема LV.A-AS-SST-VD

LV.A-AS-SST-VD

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
184101 LV.A-60-14-AS-SST-M8x43-VD 60 M8 76 79 43 33 24 14 14 14000 96
184103 LV.A-60-14-AS-SST-M8x68-VD 60 M8 101 104 68 33 24 14 14 14000 96
184111 LV.A-60-14-AS-SST-M10x43-VD 60 M10 76 79 43 33 24 14 14 14000 95
184113 LV.A-60-14-AS-SST-M10x68-VD 60 M10 101 104 68 33 24 14 14 14000 109
184115 LV.A-60-14-AS-SST-M10x98-VD 60 M10 131 134 98 33 24 14 14 14000 125
184121 LV.A-60-14-AS-SST-M12x43-VD 60 M12 76 79 43 33 24 14 14 14000 106
184123 LV.A-60-14-AS-SST-M12x68-VD 60 M12 101 104 68 33 24 14 14 14000 125
184125 LV.A-60-14-AS-SST-M12x98-VD 60 M12 131 134 98 33 24 14 14 14000 147
184131 LV.A-60-14-AS-SST-M14x68-VD 60 M14 101 104 68 33 24 14 14 14000 106
184133 LV.A-60-14-AS-SST-M14x98-VD 60 M14 131 134 98 33 24 14 14 14000 125
184135 LV.A-60-14-AS-SST-M14x148-VD 60 M14 181 184 148 33 24 14 14 14000 147
184141 LV.A-60-14-AS-SST-M16x68-VD 60 M16 101 104 68 33 24 16 14 14000 65
184143 LV.A-60-14-AS-SST-M16x108-VD 60 M16 141 144 108 33 24 16 14 14000 204
184145 LV.A-60-14-AS-SST-M16x148-VD 60 M16 181 184 148 33 24 16 14 14000 278
184147 LV.A-60-14-AS-SST-M16x168-VD 60 M16 201 204 168 33 24 16 14 14000 299
184151 LV.A-60-24-AS-SST-M16x58-VD 60 M16 101 104 58 43 24 24 24 18000 234
184153 LV.A-60-24-AS-SST-M16x98-VD 60 M16 141 144 98 43 24 24 24 18000 289
184155 LV.A-60-24-AS-SST-M16x138-VD 60 M16 181 184 138 43 24 24 24 18000 337
184157 LV.A-60-24-AS-SST-M16x158-VD 60 M16 201 204 158 43 24 24 24 18000 85
184161 LV.A-60-24-AS-SST-M20x98-VD 60 M20 141 144 98 43 24 24 24 18000 370
184163 LV.A-60-24-AS-SST-M20x138-VD 60 M20 181 184 138 43 24 24 24 18000 452
184165 LV.A-60-24-AS-SST-M20x158-VD 60 M20 201 204 158 43 24 24 24 18000 495
184167 LV.A-60-24-AS-SST-M20x198-VD 60 M20 241 244 198 43 24 24 24 18000 105
184171 LV.A-60-24-AS-SST-M24x98-VD 60 M24 141 144 98 43 24 24 24 18000 456
184173 LV.A-60-24-AS-SST-M24x158-VD 60 M24 201 204 158 43 24 24 24 18000 605
184175 LV.A-60-24-AS-SST-M24x198-VD 60 M24 241 244 198 43 24 24 24 18000 755
184201 LV.A-70-14-AS-SST-M8x43-VD 70 M8 71 74 43 28 19 14 14 14000 92
184203 LV.A-70-14-AS-SST-M8x68-VD 70 M8 96 99 68 28 19 14 14 14000 92
184211 LV.A-70-14-AS-SST-M10x43-VD 70 M10 71 74 43 28 19 14 14 14000 91
184213 LV.A-70-14-AS-SST-M10x68-VD 70 M10 96 99 68 28 19 14 14 14000 105
184215 LV.A-70-14-AS-SST-M10x98-VD 70 M10 126 129 98 28 19 14 14 14000 121
184221 LV.A-70-14-AS-SST-M12x43-VD 70 M12 71 74 43 28 19 14 14 14000 102
184223 LV.A-70-14-AS-SST-M12x68-VD 70 M12 96 99 68 28 19 14 14 14000 121
184225 LV.A-70-14-AS-SST-M12x98-VD 70 M12 126 129 98 28 19 14 14 14000 143
184231 LV.A-70-14-AS-SST-M14x68-VD 70 M14 96 99 68 28 19 14 14 14000 143
184233 LV.A-70-14-AS-SST-M14x98-VD 70 M14 126 129 98 28 19 14 14 14000 170
184235 LV.A-70-14-AS-SST-M14x148-VD 70 M14 176 179 148 28 19 14 14 14000 220
184241 LV.A-70-14-AS-SST-M16x68-VD 70 M16 96 99 68 28 19 16 14 14000 61
184243 LV.A-70-14-AS-SST-M16x108-VD 70 M16 136 139 108 28 19 16 14 14000 200
184245 LV.A-70-14-AS-SST-M16x148-VD 70 M16 176 179 148 28 19 16 14 14000 274
184247 LV.A-70-14-AS-SST-M16x168-VD 70 M16 196 199 168 28 19 16 14 14000 295
184301 LV.A-80-14-AS-SST-M8x43-VD 80 M8 76 79 43 33 24 14 14 16000 129
184303 LV.A-80-14-AS-SST-M8x68-VD 80 M8 101 104 68 33 24 14 14 16000 129
184311 LV.A-80-14-AS-SST-M10x43-VD 80 M10 76 79 43 33 24 14 14 16000 128
184313 LV.A-80-14-AS-SST-M10x68-VD 80 M10 101 104 68 33 24 14 14 16000 142
184315 LV.A-80-14-AS-SST-M10x98-VD 80 M10 131 134 98 33 24 14 14 16000 158
184321 LV.A-80-14-AS-SST-M12x43-VD 80 M12 76 79 43 33 24 14 14 16000 139
184323 LV.A-80-14-AS-SST-M12x68-VD 80 M12 101 104 68 33 24 14 14 16000 158
184325 LV.A-80-14-AS-SST-M12x98-VD 80 M12 131 134 98 33 24 14 14 16000 180
184331 LV.A-80-14-AS-SST-M14x68-VD 80 M14 101 104 68 33 24 14 14 16000 139
184333 LV.A-80-14-AS-SST-M14x98-VD 80 M14 131 134 98 33 24 14 14 16000 158
184335 LV.A-80-14-AS-SST-M14x148-VD 80 M14 181 184 148 33 24 14 14 16000 180
184341 LV.A-80-14-AS-SST-M16x68-VD 80 M16 101 104 68 33 24 16 14 16000 98
184343 LV.A-80-14-AS-SST-M16x108-VD 80 M16 141 144 108 33 24 16 14 16000 237
184345 LV.A-80-14-AS-SST-M16x148-VD 80 M16 181 184 148 33 24 16 14 16000 311
184347 LV.A-80-14-AS-SST-M16x168-VD 80 M16 201 204 168 33 24 16 14 16000 332
184351 LV.A-80-24-AS-SST-M16x58-VD 80 M16 101 104 58 43 24 24 24 18000 260
184353 LV.A-80-24-AS-SST-M16x98-VD 80 M16 141 144 98 43 24 24 24 18000 315
184355 LV.A-80-24-AS-SST-M16x138-VD 80 M16 181 184 138 43 24 24 24 18000 363
184357 LV.A-80-24-AS-SST-M16x158-VD 80 M16 201 204 158 43 24 24 24 18000 111
184361 LV.A-80-24-AS-SST-M20x98-VD 80 M20 141 144 98 43 24 24 24 18000 396
184363 LV.A-80-24-AS-SST-M20x138-VD 80 M20 181 184 138 43 24 24 24 18000 478
184365 LV.A-80-24-AS-SST-M20x158-VD 80 M20 201 204 158 43 24 24 24 18000 521
184367 LV.A-80-24-AS-SST-M20x198-VD 80 M20 241 244 198 43 24 24 24 18000 131
184371 LV.A-80-24-AS-SST-M24x98-VD 80 M24 141 144 98 43 24 24 24 18000 482
184373 LV.A-80-24-AS-SST-M24x158-VD 80 M24 201 204 158 43 24 24 24 18000 631
184375 LV.A-80-24-AS-SST-M24x198-VD 80 M24 241 244 198 43 24 24 24 18000 781
184401 LV.A-100-14-AS-SST-M8x43-VD 100 M8 76 79 43 33 24 14 14 18000 170
184403 LV.A-100-14-AS-SST-M8x68-VD 100 M8 101 104 68 33 24 14 14 18000 178
184411 LV.A-100-14-AS-SST-M10x43-VD 100 M10 76 79 43 33 24 14 14 18000 178
184413 LV.A-100-14-AS-SST-M10x68-VD 100 M10 101 104 68 33 24 14 14 18000 191
184415 LV.A-100-14-AS-SST-M10x98-VD 100 M10 131 134 98 33 24 14 14 18000 206
184421 LV.A-100-14-AS-SST-M12x43-VD 100 M12 76 79 43 33 24 14 14 18000 188
184423 LV.A-100-14-AS-SST-M12x68-VD 100 M12 101 104 68 33 24 14 14 18000 205
184425 LV.A-100-14-AS-SST-M12x98-VD 100 M12 131 134 98 33 24 14 14 18000 227
184431 LV.A-100-14-AS-SST-M14x68-VD 100 M14 101 104 68 33 24 14 14 18000 205
184433 LV.A-100-14-AS-SST-M14x98-VD 100 M14 131 134 98 33 24 14 14 18000 227
184435 LV.A-100-14-AS-SST-M14x148-VD 100 M14 181 184 148 33 24 14 14 18000 301
184441 LV.A-100-14-AS-SST-M16x68-VD 100 M16 101 104 68 33 24 16 14 18000 252
184443 LV.A-100-14-AS-SST-M16x108-VD 100 M16 141 144 108 33 24 16 14 18000 301
184445 LV.A-100-14-AS-SST-M16x148-VD 100 M16 181 184 148 33 24 16 14 18000 358
184447 LV.A-100-14-AS-SST-M16x168-VD 100 M16 201 204 168 33 24 16 14 18000 383
184451 LV.A-100-24-AS-SST-M16x58-VD 100 M16 101 104 58 43 24 24 24 25000 314
184453 LV.A-100-24-AS-SST-M16x98-VD 100 M16 141 144 98 43 24 24 24 25000 369
184455 LV.A-100-24-AS-SST-M16x138-VD 100 M16 181 184 138 43 24 24 24 25000 417
184457 LV.A-100-24-AS-SST-M16x158-VD 100 M16 201 204 158 43 24 24 24 25000 165
184461 LV.A-100-24-AS-SST-M20x98-VD 100 M20 141 144 98 43 24 24 24 25000 450
184463 LV.A-100-24-AS-SST-M20x138-VD 100 M20 181 184 138 43 24 24 24 25000 532
184465 LV.A-100-24-AS-SST-M20x158-VD 100 M20 201 204 158 43 24 24 24 25000 575
184467 LV.A-100-24-AS-SST-M20x198-VD 100 M20 241 244 198 43 24 24 24 25000 185
184471 LV.A-100-24-AS-SST-M24x98-VD 100 M24 141 144 98 43 24 24 24 25000 536
184473 LV.A-100-24-AS-SST-M24x158-VD 100 M24 201 204 158 43 24 24 24 25000 685
184475 LV.A-100-24-AS-SST-M24x198-VD 100 M24 241 244 198 43 24 24 24 25000 835
184501 LV.A-125-24-AS-SST-M16x58-VD 125 M16 125 128 58 67 46 24 24 28000 475
184503 LV.A-125-24-AS-SST-M16x98-VD 125 M16 165 168 98 67 46 24 24 28000 530
184505 LV.A-125-24-AS-SST-M16x138-VD 125 M16 205 208 138 67 46 24 24 28000 578
184507 LV.A-125-24-AS-SST-M16x158-VD 125 M16 225 228 158 67 46 24 24 28000 326
184511 LV.A-125-24-AS-SST-M20x98-VD 125 M20 165 168 98 67 46 24 24 28000 611
184513 LV.A-125-24-AS-SST-M20x138-VD 125 M20 205 208 138 67 46 24 24 28000 693
184515 LV.A-125-24-AS-SST-M20x158-VD 125 M20 225 228 158 67 46 24 24 28000 736
184517 LV.A-125-24-AS-SST-M20x198-VD 125 M20 265 268 198 67 46 24 24 28000 346
184521 LV.A-125-24-AS-SST-M24x98-VD 125 M24 165 168 98 67 46 24 24 28000 697
184523 LV.A-125-24-AS-SST-M24x158-VD 125 M24 225 228 158 67 46 24 24 28000 846
184525 LV.A-125-24-AS-SST-M24x198-VD 125 M24 265 268 198 67 46 24 24 28000 996
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

Резьбовой винт из нержавеющей стали AISI 304 с регулировочным шестигранником

Стандартные исполнения

  • LV.A-SST-VD: без противоскользящего диска.
  • LV.A-AS-SST-VD: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Общая информация

Особенности и области применения

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и стержень) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

  • коды  Оснований

Аксессуары

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.).

Вопрос о продукции

Спросите о серии LV.A-AS-SST-VD — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LV.A-AS-SST-VD — Регулируемые опоры

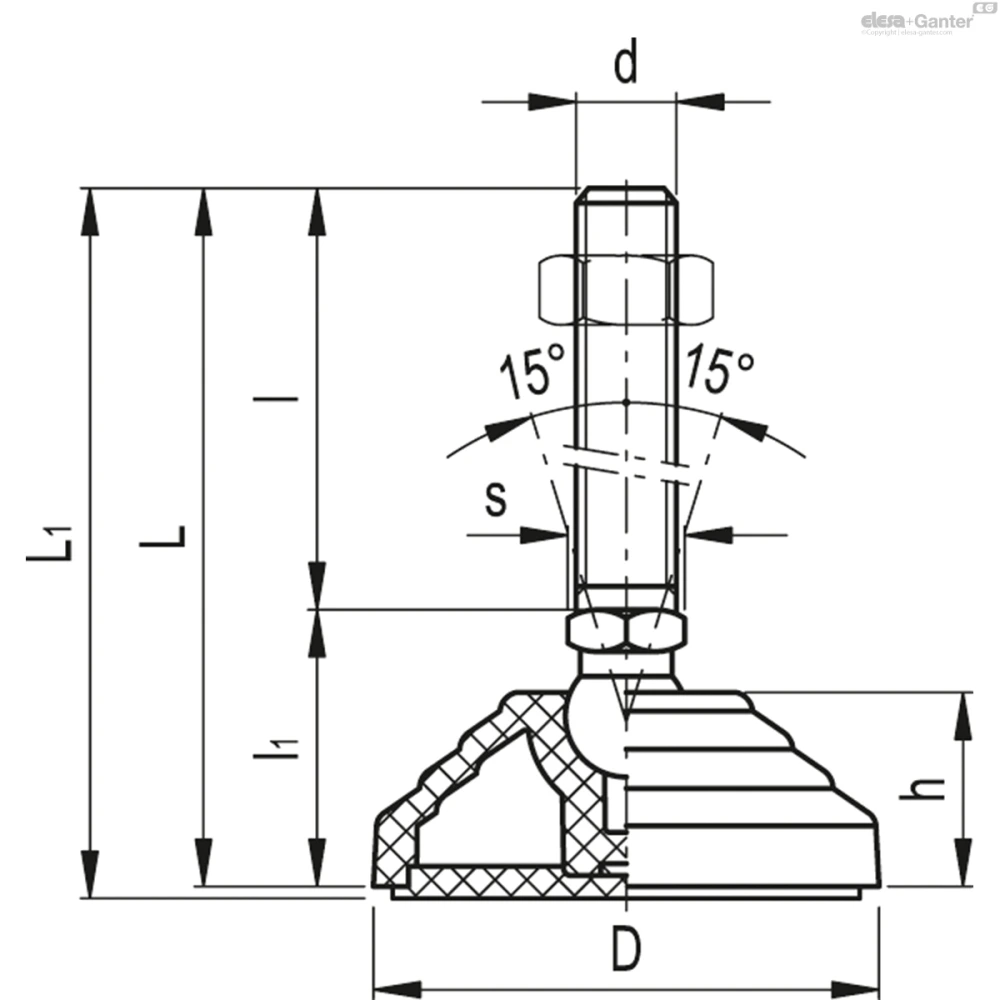

Чертёж LV.A-AS-SST-VD
