Серия LV.A-SST-ESD-C

LV.A-SST-ESD-C

Регулируемые опоры

Основание из электропроводящего технополимера, винт из нержавеющей стали

без противоскользящего диска

__logo__ELE_OD__ ESDЭлектропроводящий технополимерСпециальный электропроводящий технополимер предотвращает накопление электростатического заряда между телами с разным потенциалом. Маркировка ESD-C (Electrostatic Discharge-Conductive), несмываемо выгравированная на поверхности компонентов, идентифицирует особую характеристику проводимости в соответствии со стандартами EN 100015/1 и IEC 61340-5-1. Идеально подходит для линий сборки электронных компонентов и сред «ESD-Protected». INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.A-SST-ESD-C

LV.A-AS-SST-ESD-C

LV.A-AS-SST-ESD-C

Регулируемые опоры

Основание из электропроводящего технополимера, винт из нержавеющей стали
LV.A-SST-ESD-C

LV.A-SST-ESD-C

Регулируемые опоры

Основание из электропроводящего технополимера, винт из нержавеющей стали

Изображения

LV.A-SST-ESD-C — Регулируемые опоры

Схемы

Схема LV.A-SST-ESD-C

LV.A-SST-ESD-C

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
323121-ESD LV.A-60-14-SST-M8x43-ESD-C 60 M8 76 43 33 24 14 14 14000 78
323125-ESD LV.A-60-14-SST-M8x68-ESD-C 60 M8 101 68 33 24 14 14 14000 78
323221-ESD LV.A-60-14-SST-M10x43-ESD-C 60 M10 76 43 33 24 14 14 14000 77
323225-ESD LV.A-60-14-SST-M10x68-ESD-C 60 M10 101 68 33 24 14 14 14000 91
323231-ESD LV.A-60-14-SST-M10x98-ESD-C 60 M10 131 98 33 24 14 14 14000 107
323321-ESD LV.A-60-14-SST-M12x43-ESD-C 60 M12 76 43 33 24 14 14 14000 88
323325-ESD LV.A-60-14-SST-M12x68-ESD-C 60 M12 101 68 33 24 14 14 14000 107
323331-ESD LV.A-60-14-SST-M12x98-ESD-C 60 M12 131 98 33 24 14 14 14000 129
323421-ESD LV.A-60-14-SST-M14X68-ESD-C 60 M14 101 68 33 24 14 14 14000 88
323431-ESD LV.A-60-14-SST-M14X98-ESD-C 60 M14 131 98 33 24 14 14 14000 107
323441-ESD LV.A-60-14-SST-M14X148-ESD-C 60 M14 181 148 33 24 14 14 14000 129
323521-ESD LV.A-60-14-SST-M16x68-ESD-C 60 M16 101 68 33 24 16 14 14000 47
323525-ESD LV.A-60-14-SST-M16x108-ESD-C 60 M16 141 108 33 24 16 14 14000 186
323541-ESD LV.A-60-14-SST-M16x148-ESD-C 60 M16 181 148 33 24 16 14 14000 260
323561-ESD LV.A-60-14-SST-M16x168-ESD-C 60 M16 201 168 33 24 16 14 14000 281
323621-ESD LV.A-60-24-SST-M16x58-ESD-C 60 M16 101 58 43 24 24 24 18000 204
323625-ESD LV.A-60-24-SST-M16x98-ESD-C 60 M16 141 98 43 24 24 24 18000 259
323641-ESD LV.A-60-24-SST-M16x138-ESD-C 60 M16 181 138 43 24 24 24 18000 307
323661-ESD LV.A-60-24-SST-M16x158-ESD-C 60 M16 201 158 43 24 24 24 18000 55
323725-ESD LV.A-60-24-SST-M20x98-ESD-C 60 M20 141 98 43 24 24 24 18000 340
323741-ESD LV.A-60-24-SST-M20x138-ESD-C 60 M20 181 138 43 24 24 24 18000 422
323761-ESD LV.A-60-24-SST-M20x158-ESD-C 60 M20 201 158 43 24 24 24 18000 465
323781-ESD LV.A-60-24-SST-M20x198-ESD-C 60 M20 241 198 43 24 24 24 18000 75
323825-ESD LV.A-60-24-SST-M24x98-ESD-C 60 M24 141 98 43 24 24 24 18000 426
323861-ESD LV.A-60-24-SST-M24x158-ESD-C 60 M24 201 158 43 24 24 24 18000 575
323881-ESD LV.A-60-24-SST-M24x198-ESD-C 60 M24 241 198 43 24 24 24 18000 725
324005-ESD LV.A-70-14-SST-M8x43-ESD-C 70 M8 71 43 28 19 14 14 14000 43
324011-ESD LV.A-70-14-SST-M8x68-ESD-C 70 M8 96 68 28 19 14 14 14000 43
324021-ESD LV.A-70-14-SST-M10x43-ESD-C 70 M10 71 43 28 19 14 14 14000 42
324025-ESD LV.A-70-14-SST-M10x68-ESD-C 70 M10 96 68 28 19 14 14 14000 56
324031-ESD LV.A-70-14-SST-M10x98-ESD-C 70 M10 126 98 28 19 14 14 14000 72
324061-ESD LV.A-70-14-SST-M12x43-ESD-C 70 M12 71 43 28 19 14 14 14000 53
324065-ESD LV.A-70-14-SST-M12x68-ESD-C 70 M12 96 68 28 19 14 14 14000 72
324071-ESD LV.A-70-14-SST-M12x98-ESD-C 70 M12 126 98 28 19 14 14 14000 94
324075-ESD LV.A-70-14-SST-M14X68-ESD-C 70 M14 96 68 28 19 14 14 14000 72
324081-ESD LV.A-70-14-SST-M14X98-ESD-C 70 M14 126 98 28 19 14 14 14000 94
324085-ESD LV.A-70-14-SST-M14X148-ESD-C 70 M14 176 148 28 19 14 14 14000 12
324101-ESD LV.A-70-14-SST-M16x68-ESD-C 70 M16 96 68 28 19 16 14 14000 12
324105-ESD LV.A-70-14-SST-M16x108-ESD-C 70 M16 136 108 28 19 16 14 14000 151
324111-ESD LV.A-70-14-SST-M16x148-ESD-C 70 M16 176 148 28 19 16 14 14000 225
324115-ESD LV.A-70-14-SST-M16x168-ESD-C 70 M16 196 168 28 19 16 14 14000 246
324121-ESD LV.A-80-14-SST-M8x43-ESD-C 80 M8 76 43 33 24 14 14 16000 102
324125-ESD LV.A-80-14-SST-M8x68-ESD-C 80 M8 101 68 33 24 14 14 16000 102
324221-ESD LV.A-80-14-SST-M10x43-ESD-C 80 M10 76 43 33 24 14 14 16000 101
324225-ESD LV.A-80-14-SST-M10x68-ESD-C 80 M10 101 68 33 24 14 14 16000 115
324231-ESD LV.A-80-14-SST-M10x98-ESD-C 80 M10 131 98 33 24 14 14 16000 131
324321-ESD LV.A-80-14-SST-M12x43-ESD-C 80 M12 76 43 33 24 14 14 16000 112
324325-ESD LV.A-80-14-SST-M12x68-ESD-C 80 M12 101 68 33 24 14 14 16000 131
324331-ESD LV.A-80-14-SST-M12x98-ESD-C 80 M12 131 98 33 24 14 14 16000 153
324421-ESD LV.A-80-14-SST-M14X68-ESD-C 80 M14 101 68 33 24 14 14 16000 112
324431-ESD LV.A-80-14-SST-M14X98-ESD-C 80 M14 131 98 33 24 14 14 16000 131
324441-ESD LV.A-80-14-SST-M14X148-ESD-C 80 M14 181 148 33 24 14 14 16000 153
324521-ESD LV.A-80-14-SST-M16x68-ESD-C 80 M16 101 68 33 24 16 14 16000 71
324525-ESD LV.A-80-14-SST-M16x108-ESD-C 80 M16 141 108 33 24 16 14 16000 210
324541-ESD LV.A-80-14-SST-M16x148-ESD-C 80 M16 181 148 33 24 16 14 16000 284
324561-ESD LV.A-80-14-SST-M16x168-ESD-C 80 M16 201 168 33 24 16 14 16000 305
324621-ESD LV.A-80-24-SST-M16x58-ESD-C 80 M16 101 58 43 24 24 24 18000 232
324625-ESD LV.A-80-24-SST-M16x98-ESD-C 80 M16 141 98 43 24 24 24 18000 287
324641-ESD LV.A-80-24-SST-M16x138-ESD-C 80 M16 181 138 43 24 24 24 18000 335
324661-ESD LV.A-80-24-SST-M16x158-ESD-C 80 M16 201 158 43 24 24 24 18000 83
324725-ESD LV.A-80-24-SST-M20x98-ESD-C 80 M20 141 98 43 24 24 24 18000 368
324741-ESD LV.A-80-24-SST-M20x138-ESD-C 80 M20 181 138 43 24 24 24 18000 450
324761-ESD LV.A-80-24-SST-M20x158-ESD-C 80 M20 201 158 43 24 24 24 18000 493
324781-ESD LV.A-80-24-SST-M20x198-ESD-C 80 M20 241 198 43 24 24 24 18000 103
324825-ESD LV.A-80-24-SST-M24x98-ESD-C 80 M24 141 98 43 24 24 24 18000 454
324861-ESD LV.A-80-24-SST-M24x158-ESD-C 80 M24 201 158 43 24 24 24 18000 603
324881-ESD LV.A-80-24-SST-M24x198-ESD-C 80 M24 241 198 43 24 24 24 18000 753
325451-ESD LV.A-100-14-SST-M8x43-ESD-C 100 M8 76 43 33 24 14 14 18000 135
325453-ESD LV.A-100-14-SST-M8x68-ESD-C 100 M8 101 68 33 24 14 14 18000 143
325461-ESD LV.A-100-14-SST-M10x43-ESD-C 100 M10 76 43 33 24 14 14 18000 143
325463-ESD LV.A-100-14-SST-M10x68-ESD-C 100 M10 101 68 33 24 14 14 18000 156
325465-ESD LV.A-100-14-SST-M10x98-ESD-C 100 M10 131 98 33 24 14 14 18000 171
325471-ESD LV.A-100-14-SST-M12x43-ESD-C 100 M12 76 43 33 24 14 14 18000 153
325473-ESD LV.A-100-14-SST-M12x68-ESD-C 100 M12 101 68 33 24 14 14 18000 170
325475-ESD LV.A-100-14-SST-M12x98-ESD-C 100 M12 131 98 33 24 14 14 18000 192
325477-ESD LV.A-100-14-SST-M14X68-ESD-C 100 M14 101 68 33 24 14 14 18000 170
325479-ESD LV.A-100-14-SST-M14X98-ESD-C 100 M14 131 98 33 24 14 14 18000 192
325480-ESD LV.A-100-14-SST-M14X148-ESD-C 100 M14 181 148 33 24 14 14 18000 266
325481-ESD LV.A-100-14-SST-M16x68-ESD-C 100 M16 101 68 33 24 16 14 18000 217
325483-ESD LV.A-100-14-SST-M16x108-ESD-C 100 M16 141 108 33 24 16 14 18000 266
325485-ESD LV.A-100-14-SST-M16x148-ESD-C 100 M16 181 148 33 24 16 14 18000 323
325487-ESD LV.A-100-14-SST-M16x168-ESD-C 100 M16 201 168 33 24 16 14 18000 348
325521-ESD LV.A-100-24-SST-M16x58-ESD-C 100 M16 101 58 43 24 24 24 25000 262
325525-ESD LV.A-100-24-SST-M16x98-ESD-C 100 M16 141 98 43 24 24 24 25000 317
325541-ESD LV.A-100-24-SST-M16x138-ESD-C 100 M16 181 138 43 24 24 24 25000 365
325561-ESD LV.A-100-24-SST-M16x158-ESD-C 100 M16 201 158 43 24 24 24 25000 113
325625-ESD LV.A-100-24-SST-M20x98-ESD-C 100 M20 141 98 43 24 24 24 25000 398
325641-ESD LV.A-100-24-SST-M20x138-ESD-C 100 M20 181 138 43 24 24 24 25000 480
325661-ESD LV.A-100-24-SST-M20x158-ESD-C 100 M20 201 158 43 24 24 24 25000 523
325681-ESD LV.A-100-24-SST-M20x198-ESD-C 100 M20 241 198 43 24 24 24 25000 133
325725-ESD LV.A-100-24-SST-M24x98-ESD-C 100 M24 141 98 43 24 24 24 25000 484
325761-ESD LV.A-100-24-SST-M24x158-ESD-C 100 M24 201 158 43 24 24 24 25000 633
325781-ESD LV.A-100-24-SST-M24x198-ESD-C 100 M24 241 198 43 24 24 24 25000 783
326521-ESD LV.A-125-24-SST-M16x58-ESD-C 125 M16 125 58 67 46 24 24 28000 377
326525-ESD LV.A-125-24-SST-M16x98-ESD-C 125 M16 165 98 67 46 24 24 28000 432
326541-ESD LV.A-125-24-SST-M16x138-ESD-C 125 M16 205 138 67 46 24 24 28000 480
326561-ESD LV.A-125-24-SST-M16x158-ESD-C 125 M16 225 158 67 46 24 24 28000 228
326625-ESD LV.A-125-24-SST-M20x98-ESD-C 125 M20 165 98 67 46 24 24 28000 513
326641-ESD LV.A-125-24-SST-M20x138-ESD-C 125 M20 205 138 67 46 24 24 28000 595
326661-ESD LV.A-125-24-SST-M20x158-ESD-C 125 M20 225 158 67 46 24 24 28000 638
326681-ESD LV.A-125-24-SST-M20x198-ESD-C 125 M20 265 198 67 46 24 24 28000 248
326725-ESD LV.A-125-24-SST-M24x98-ESD-C 125 M24 165 98 67 46 24 24 28000 599
326761-ESD LV.A-125-24-SST-M24x158-ESD-C 125 M24 225 158 67 46 24 24 28000 748
326781-ESD LV.A-125-24-SST-M24x198-ESD-C 125 M24 265 198 67 46 24 24 28000 898
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Специальный проводящий технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Удельное поверхностное сопротивление = 103 Ом (метод измерения ASTM D257).

Объёмное удельное сопротивление = 103 Ом·см (метод измерения ASTM D257).

Винт с шарнирной головкой

Резьбовой винт из нержавеющей стали AISI 304 с регулировочным шестигранником

Стандартные исполнения

  • LV.A-SST-ESD-C: без противоскользящего диска.
  • LV.A-AS-SST-ESD-C: с проводящим противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется в собранном виде.

Удельное поверхностное сопротивление = 103 Ом (метод измерения ASTM D257).

Объёмное удельное сопротивление = 103 Ом·см (метод измерения ASTM D257).

Общая информация

Особенности и области применения

Специальный токопроводящий технополимер (ESD-C Electrostatic Discharge Conductive) предотвращает накопление электростатического заряда.

Основания подходят для "ESD-защищённой зоны" (EPA), где применяются компоненты, чувствительные к электростатическим разрядам.

Нестираемая метка (ESD-C) на поверхности оснований регулируемых опор указывает на особые проводящие характеристики материала в соответствии со стандартами EN 100015/1 и IEC 61340-5-1.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

таблица возможных комбинаций оснований/винтов

Аксессуары по запросу

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.-).

Вопрос о продукции

Спросите о серии LV.A-SST-ESD-C — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LV.A-SST-ESD-C — Регулируемые опоры

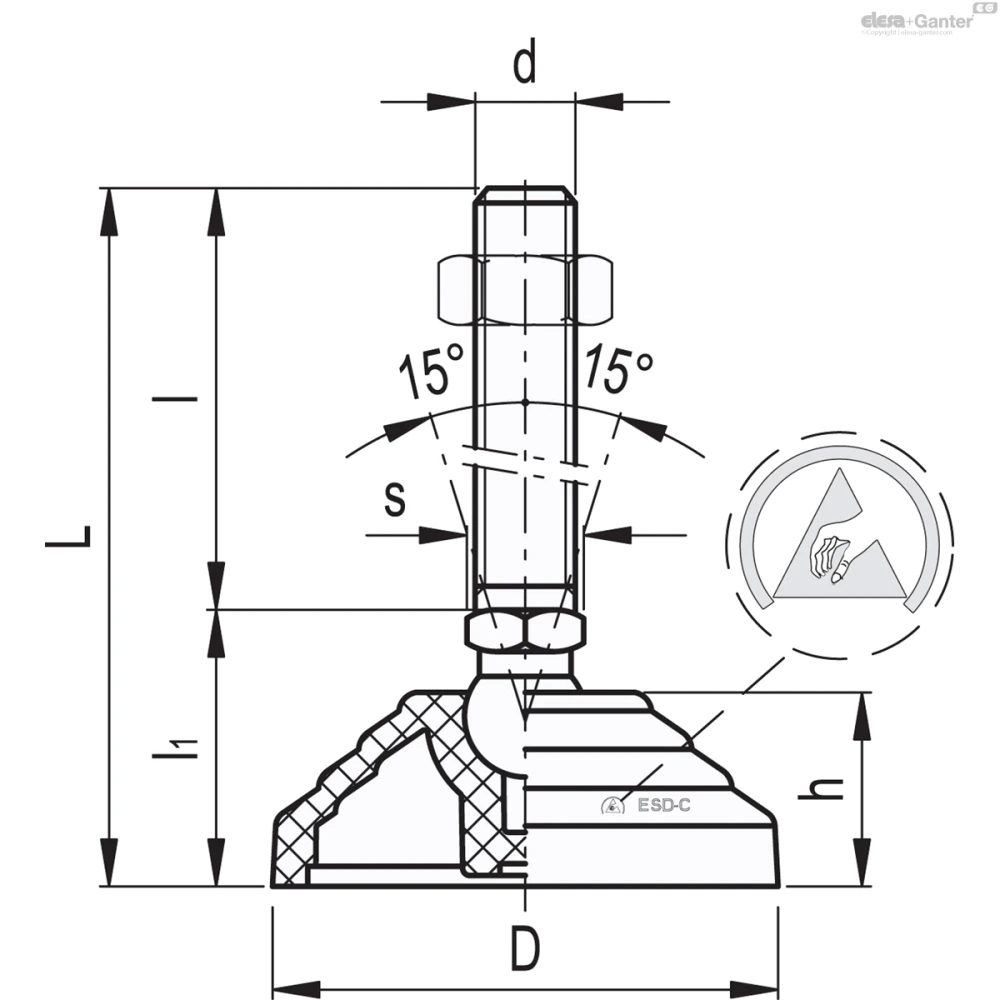

Чертёж LV.A-SST-ESD-C
