Серия LV.A-SST-ESD-C

LV.A-AS-SST-ESD-C

Регулируемые опоры

Основание из электропроводящего технополимера, винт из нержавеющей стали

с противоскользящим диском

ESDЭлектропроводящий технополимерСпециальный электропроводящий технополимер предотвращает накопление электростатического заряда между телами с разным потенциалом. Маркировка ESD-C (Electrostatic Discharge-Conductive), несмываемо выгравированная на поверхности компонентов, идентифицирует особую характеристику проводимости в соответствии со стандартами EN 100015/1 и IEC 61340-5-1. Идеально подходит для линий сборки электронных компонентов и сред «ESD-Protected». __logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.A-SST-ESD-C

LV.A-AS-SST-ESD-C

LV.A-AS-SST-ESD-C

Регулируемые опоры

Основание из электропроводящего технополимера, винт из нержавеющей стали
LV.A-SST-ESD-C

LV.A-SST-ESD-C

Регулируемые опоры

Основание из электропроводящего технополимера, винт из нержавеющей стали

Изображения

LV.A-AS-SST-ESD-C — Регулируемые опоры

Схемы

Схема LV.A-AS-SST-ESD-C

LV.A-AS-SST-ESD-C

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
327121-ESD LV.A-60-14-AS-SST-M8x43-ESD-C 60 M8 76 79 43 33 24 14 14 14000 96
327125-ESD LV.A-60-14-AS-SST-M8x68-ESD-C 60 M8 101 104 68 33 24 14 14 14000 96
327221-ESD LV.A-60-14-AS-SST-M10x43-ESD-C 60 M10 76 79 43 33 24 14 14 14000 95
327225-ESD LV.A-60-14-AS-SST-M10x68-ESD-C 60 M10 101 104 68 33 24 14 14 14000 109
327231-ESD LV.A-60-14-AS-SST-M10x98-ESD-C 60 M10 131 134 98 33 24 14 14 14000 125
327321-ESD LV.A-60-14-AS-SST-M12x43-ESD-C 60 M12 76 79 43 33 24 14 14 14000 106
327325-ESD LV.A-60-14-AS-SST-M12x68-ESD-C 60 M12 101 104 68 33 24 14 14 14000 125
327331-ESD LV.A-60-14-AS-SST-M12x98-ESD-C 60 M12 131 134 98 33 24 14 14 14000 147
327421-ESD LV.A-60-14-AS-SST-M14X68-ESD-C 60 M14 101 104 68 33 24 14 14 14000 106
327431-ESD LV.A-60-14-AS-SST-M14X98-ESD-C 60 M14 131 134 98 33 24 14 14 14000 125
327441-ESD LV.A-60-14-AS-SST-M14X148-ESD-C 60 M14 181 184 148 33 24 14 14 14000 147
327521-ESD LV.A-60-14-AS-SST-M16x68-ESD-C 60 M16 101 104 68 33 24 16 14 14000 65
327525-ESD LV.A-60-14-AS-SST-M16x108-ESD-C 60 M16 141 144 108 33 24 16 14 14000 204
327541-ESD LV.A-60-14-AS-SST-M16x148-ESD-C 60 M16 181 184 148 33 24 16 14 14000 278
327561-ESD LV.A-60-14-AS-SST-M16x168-ESD-C 60 M16 201 204 168 33 24 16 14 14000 299
327621-ESD LV.A-60-24-AS-SST-M16x58-ESD-C 60 M16 101 104 58 43 24 24 24 18000 234
327625-ESD LV.A-60-24-AS-SST-M16x98-ESD-C 60 M16 141 144 98 43 24 24 24 18000 289
327641-ESD LV.A-60-24-AS-SST-M16x138-ESD-C 60 M16 181 184 138 43 24 24 24 18000 337
327661-ESD LV.A-60-24-AS-SST-M16x158-ESD-C 60 M16 201 204 158 43 24 24 24 18000 85
327725-ESD LV.A-60-24-AS-SST-M20x98-ESD-C 60 M20 141 144 98 43 24 24 24 18000 370
327741-ESD LV.A-60-24-AS-SST-M20x138-ESD-C 60 M20 181 184 138 43 24 24 24 18000 452
327761-ESD LV.A-60-24-AS-SST-M20x158-ESD-C 60 M20 201 204 158 43 24 24 24 18000 495
327781-ESD LV.A-60-24-AS-SST-M20x198-ESD-C 60 M20 241 244 198 43 24 24 24 18000 105
327825-ESD LV.A-60-24-AS-SST-M24x98-ESD-C 60 M24 141 144 98 43 24 24 24 18000 456
327861-ESD LV.A-60-24-AS-SST-M24x158-ESD-C 60 M24 201 204 158 43 24 24 24 18000 605
327881-ESD LV.A-60-24-AS-SST-M24x198-ESD-C 60 M24 241 244 198 43 24 24 24 18000 755
328005-ESD LV.A-70-14-AS-SST-M8x43-ESD-C 70 M8 71 74 43 28 19 14 14 14000 92
328011-ESD LV.A-70-14-AS-SST-M8x68-ESD-C 70 M8 96 99 68 28 19 14 14 14000 92
328021-ESD LV.A-70-14-AS-SST-M10x43-ESD-C 70 M10 71 74 43 28 19 14 14 14000 91
328025-ESD LV.A-70-14-AS-SST-M10x68-ESD-C 70 M10 96 99 68 28 19 14 14 14000 105
328031-ESD LV.A-70-14-AS-SST-M10x98-ESD-C 70 M10 126 129 98 28 19 14 14 14000 121
328061-ESD LV.A-70-14-AS-SST-M12x43-ESD-C 70 M12 71 74 43 28 19 14 14 14000 102
328065-ESD LV.A-70-14-AS-SST-M12x68-ESD-C 70 M12 96 99 68 28 19 14 14 14000 121
328071-ESD LV.A-70-14-AS-SST-M12x98-ESD-C 70 M12 126 129 98 28 19 14 14 14000 143
328075-ESD LV.A-70-14-AS-SST-M14X68-ESD-C 70 M14 96 99 68 28 19 14 14 14000 143
328081-ESD LV.A-70-14-AS-SST-M14X98-ESD-C 70 M14 126 129 98 28 19 14 14 14000 170
328085-ESD LV.A-70-14-AS-SST-M14X148-ESD-C 70 M14 176 179 148 28 19 14 14 14000 220
328101-ESD LV.A-70-14-AS-SST-M16x68-ESD-C 70 M16 96 99 68 28 19 16 14 14000 61
328105-ESD LV.A-70-14-AS-SST-M16x108-ESD-C 70 M16 136 139 108 28 19 16 14 14000 200
328111-ESD LV.A-70-14-AS-SST-M16x148-ESD-C 70 M16 176 179 148 28 19 16 14 14000 274
328115-ESD LV.A-70-14-AS-SST-M16x168-ESD-C 70 M16 196 199 168 28 19 16 14 14000 295
328121-ESD LV.A-80-14-AS-SST-M8x43-ESD-C 80 M8 76 79 43 33 24 14 14 16000 129
328125-ESD LV.A-80-14-AS-SST-M8x68-ESD-C 80 M8 101 104 68 33 24 14 14 16000 129
328221-ESD LV.A-80-14-AS-SST-M10x43-ESD-C 80 M10 76 79 43 33 24 14 14 16000 128
328225-ESD LV.A-80-14-AS-SST-M10x68-ESD-C 80 M10 101 104 68 33 24 14 14 16000 142
328231-ESD LV.A-80-14-AS-SST-M10x98-ESD-C 80 M10 131 134 98 33 24 14 14 16000 158
328321-ESD LV.A-80-14-AS-SST-M12x43-ESD-C 80 M12 76 79 43 33 24 14 14 16000 139
328325-ESD LV.A-80-14-AS-SST-M12x68-ESD-C 80 M12 101 104 68 33 24 14 14 16000 158
328331-ESD LV.A-80-14-AS-SST-M12x98-ESD-C 80 M12 131 134 98 33 24 14 14 16000 180
328421-ESD LV.A-80-14-AS-SST-M14X68-ESD-C 80 M14 101 104 68 33 24 14 14 16000 139
328431-ESD LV.A-80-14-AS-SST-M14X98-ESD-C 80 M14 131 134 98 33 24 14 14 16000 158
328441-ESD LV.A-80-14-AS-SST-M14X148-ESD-C 80 M14 181 184 148 33 24 14 14 16000 180
328521-ESD LV.A-80-14-AS-SST-M16x68-ESD-C 80 M16 101 104 68 33 24 16 14 16000 98
328525-ESD LV.A-80-14-AS-SST-M16x108-ESD-C 80 M16 141 144 108 33 24 16 14 16000 237
328541-ESD LV.A-80-14-AS-SST-M16x148-ESD-C 80 M16 181 184 148 33 24 16 14 16000 311
328561-ESD LV.A-80-14-AS-SST-M16x168-ESD-C 80 M16 201 204 168 33 24 16 14 16000 332
328621-ESD LV.A-80-24-AS-SST-M16x58-ESD-C 80 M16 101 104 58 43 24 24 24 18000 260
328625-ESD LV.A-80-24-AS-SST-M16x98-ESD-C 80 M16 141 144 98 43 24 24 24 18000 315
328641-ESD LV.A-80-24-AS-SST-M16x138-ESD-C 80 M16 181 184 138 43 24 24 24 18000 363
328661-ESD LV.A-80-24-AS-SST-M16x158-ESD-C 80 M16 201 204 158 43 24 24 24 18000 111
328725-ESD LV.A-80-24-AS-SST-M20x98-ESD-C 80 M20 141 144 98 43 24 24 24 18000 396
328741-ESD LV.A-80-24-AS-SST-M20x138-ESD-C 80 M20 181 184 138 43 24 24 24 18000 478
328761-ESD LV.A-80-24-AS-SST-M20x158-ESD-C 80 M20 201 204 158 43 24 24 24 18000 521
328781-ESD LV.A-80-24-AS-SST-M20x198-ESD-C 80 M20 241 244 198 43 24 24 24 18000 131
328825-ESD LV.A-80-24-AS-SST-M24x98-ESD-C 80 M24 141 144 98 43 24 24 24 18000 482
328861-ESD LV.A-80-24-AS-SST-M24x158-ESD-C 80 M24 201 204 158 43 24 24 24 18000 631
328881-ESD LV.A-80-24-AS-SST-M24x198-ESD-C 80 M24 241 244 198 43 24 24 24 18000 781
329451-ESD LV.A-100-14-AS-SST-M8x43-ESD-C 100 M8 76 79 43 33 24 14 14 18000 170
329453-ESD LV.A-100-14-AS-SST-M8x68-ESD-C 100 M8 101 104 68 33 24 14 14 18000 178
329461-ESD LV.A-100-14-AS-SST-M10x43-ESD-C 100 M10 76 79 43 33 24 14 14 18000 178
329463-ESD LV.A-100-14-AS-SST-M10x68-ESD-C 100 M10 101 104 68 33 24 14 14 18000 191
329465-ESD LV.A-100-14-AS-SST-M10x98-ESD-C 100 M10 131 134 98 33 24 14 14 18000 206
329471-ESD LV.A-100-14-AS-SST-M12x43-ESD-C 100 M12 76 79 43 33 24 14 14 18000 188
329473-ESD LV.A-100-14-AS-SST-M12x68-ESD-C 100 M12 101 104 68 33 24 14 14 18000 205
329475-ESD LV.A-100-14-AS-SST-M12x98-ESD-C 100 M12 131 134 98 33 24 14 14 18000 227
329477-ESD LV.A-100-14-AS-SST-M14X68-ESD-C 100 M14 101 104 68 33 24 14 14 18000 205
329479-ESD LV.A-100-14-AS-SST-M14X98-ESD-C 100 M14 131 134 98 33 24 14 14 18000 227
329480-ESD LV.A-100-14-AS-SST-M14X148-ESD-C 100 M14 181 184 148 33 24 14 14 18000 301
329481-ESD LV.A-100-14-AS-SST-M16x68-ESD-C 100 M16 101 104 68 33 24 16 14 18000 252
329483-ESD LV.A-100-14-AS-SST-M16x108-ESD-C 100 M16 141 144 108 33 24 16 14 18000 301
329485-ESD LV.A-100-14-AS-SST-M16x148-ESD-C 100 M16 181 184 148 33 24 16 14 18000 358
329487-ESD LV.A-100-14-AS-SST-M16x168-ESD-C 100 M16 201 204 168 33 24 16 14 18000 383
329521-ESD LV.A-100-24-AS-SST-M16x58-ESD-C 100 M16 101 104 58 43 24 24 24 25000 314
329525-ESD LV.A-100-24-AS-SST-M16x98-ESD-C 100 M16 141 144 98 43 24 24 24 25000 369
329541-ESD LV.A-100-24-AS-SST-M16x138-ESD-C 100 M16 181 184 138 43 24 24 24 25000 417
329561-ESD LV.A-100-24-AS-SST-M16x158-ESD-C 100 M16 201 204 158 43 24 24 24 25000 165
329625-ESD LV.A-100-24-AS-SST-M20x98-ESD-C 100 M20 141 144 98 43 24 24 24 25000 450
329641-ESD LV.A-100-24-AS-SST-M20x138-ESD-C 100 M20 181 184 138 43 24 24 24 25000 532
329661-ESD LV.A-100-24-AS-SST-M20x158-ESD-C 100 M20 201 204 158 43 24 24 24 25000 575
329681-ESD LV.A-100-24-AS-SST-M20x198-ESD-C 100 M20 241 244 198 43 24 24 24 25000 185
329725-ESD LV.A-100-24-AS-SST-M24x98-ESD-C 100 M24 141 144 98 43 24 24 24 25000 536
329761-ESD LV.A-100-24-AS-SST-M24x158-ESD-C 100 M24 201 204 158 43 24 24 24 25000 685
329781-ESD LV.A-100-24-AS-SST-M24x198-ESD-C 100 M24 241 244 198 43 24 24 24 25000 835
330221-ESD LV.A-125-24-AS-SST-M16x58-ESD-C 125 M16 125 128 58 67 46 24 24 28000 475
330225-ESD LV.A-125-24-AS-SST-M16x98-ESD-C 125 M16 165 168 98 67 46 24 24 28000 530
330241-ESD LV.A-125-24-AS-SST-M16x138-ESD-C 125 M16 205 208 138 67 46 24 24 28000 578
330261-ESD LV.A-125-24-AS-SST-M16x158-ESD-C 125 M16 225 228 158 67 46 24 24 28000 326
330325-ESD LV.A-125-24-AS-SST-M20x98-ESD-C 125 M20 165 168 98 67 46 24 24 28000 611
330341-ESD LV.A-125-24-AS-SST-M20x138-ESD-C 125 M20 205 208 138 67 46 24 24 28000 693
330361-ESD LV.A-125-24-AS-SST-M20x158-ESD-C 125 M20 225 228 158 67 46 24 24 28000 736
330381-ESD LV.A-125-24-AS-SST-M20x198-ESD-C 125 M20 265 268 198 67 46 24 24 28000 346
330425-ESD LV.A-125-24-AS-SST-M24x98-ESD-C 125 M24 165 168 98 67 46 24 24 28000 697
330461-ESD LV.A-125-24-AS-SST-M24x158-ESD-C 125 M24 225 228 158 67 46 24 24 28000 846
330481-ESD LV.A-125-24-AS-SST-M24x198-ESD-C 125 M24 265 268 198 67 46 24 24 28000 996
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Специальный проводящий технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Удельное поверхностное сопротивление = 103 Ом (метод измерения ASTM D257).

Объёмное удельное сопротивление = 103 Ом·см (метод измерения ASTM D257).

Винт с шарнирной головкой

Резьбовой винт из нержавеющей стали AISI 304 с регулировочным шестигранником

Стандартные исполнения

  • LV.A-SST-ESD-C: без противоскользящего диска.
  • LV.A-AS-SST-ESD-C: с проводящим противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется в собранном виде.

Удельное поверхностное сопротивление = 103 Ом (метод измерения ASTM D257).

Объёмное удельное сопротивление = 103 Ом·см (метод измерения ASTM D257).

Общая информация

Особенности и области применения

Специальный токопроводящий технополимер (ESD-C Electrostatic Discharge Conductive) предотвращает накопление электростатического заряда.

Основания подходят для "ESD-защищённой зоны" (EPA), где применяются компоненты, чувствительные к электростатическим разрядам.

Нестираемая метка (ESD-C) на поверхности оснований регулируемых опор указывает на особые проводящие характеристики материала в соответствии со стандартами EN 100015/1 и IEC 61340-5-1.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

таблица возможных комбинаций оснований/винтов

Аксессуары по запросу

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.-).

Вопрос о продукции

Спросите о серии LV.A-AS-SST-ESD-C — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LV.A-AS-SST-ESD-C — Регулируемые опоры

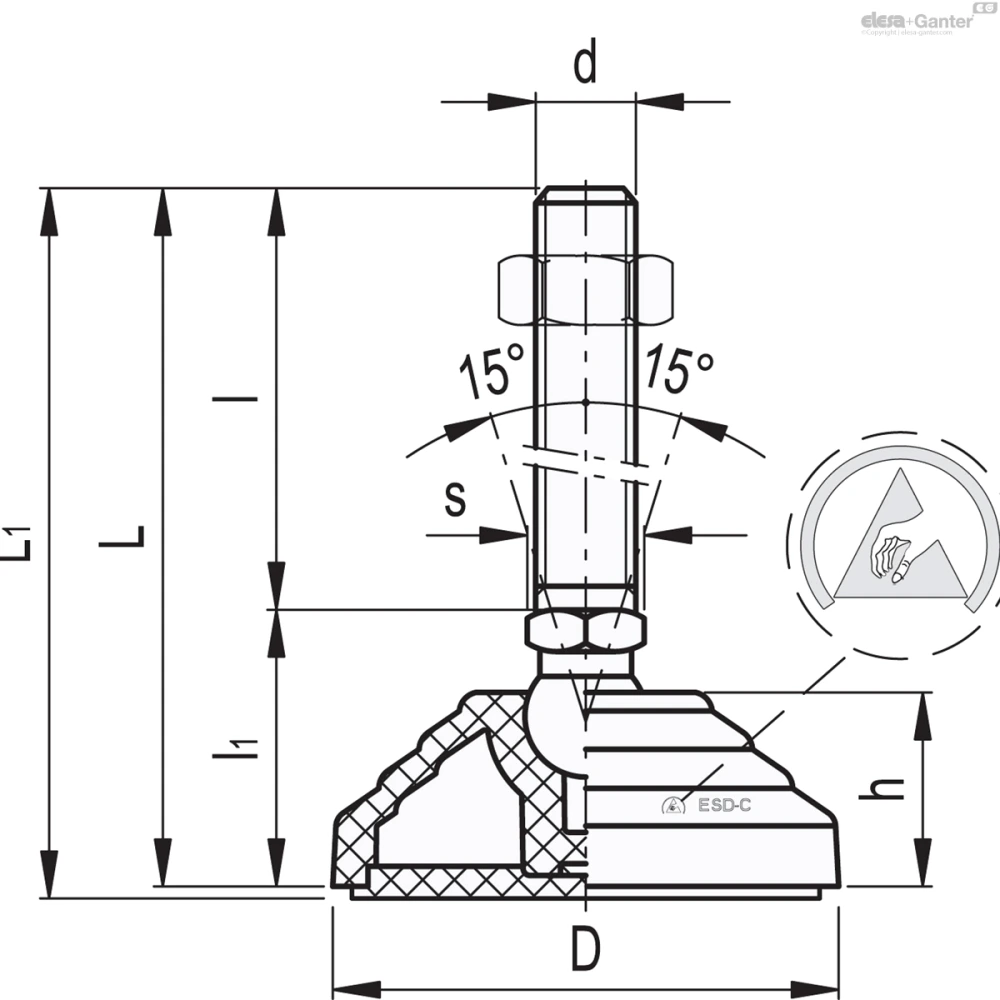

Чертёж LV.A-AS-SST-ESD-C
