Серия LV.A-SST

LV.A-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

без противоскользящего диска

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.A-SST

LV.A-AS-SST

LV.A-AS-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали
LV.A-SST

LV.A-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

Изображения

LV.A-SST — Регулируемые опоры

Схемы

Схема LV.A-SST

LV.A-SST

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
323121 LV.A-60-14-SST-M8x43 60 M8 76 43 33 24 14 14 14000 78
323125 LV.A-60-14-SST-M8x68 60 M8 101 68 33 24 14 14 14000 78
323221 LV.A-60-14-SST-M10x43 60 M10 76 43 33 24 14 14 14000 77
323225 LV.A-60-14-SST-M10x68 60 M10 101 68 33 24 14 14 14000 91
323231 LV.A-60-14-SST-M10x98 60 M10 131 98 33 24 14 14 14000 107
323321 LV.A-60-14-SST-M12x43 60 M12 76 43 33 24 14 14 14000 88
323325 LV.A-60-14-SST-M12x68 60 M12 101 68 33 24 14 14 14000 107
323331 LV.A-60-14-SST-M12x98 60 M12 131 98 33 24 14 14 14000 129
323421 LV.A-60-14-SST-M14X68 60 M14 101 68 33 24 14 14 14000 88
323431 LV.A-60-14-SST-M14X98 60 M14 131 98 33 24 14 14 14000 107
323441 LV.A-60-14-SST-M14X148 60 M14 181 148 33 24 14 14 14000 129
323521 LV.A-60-14-SST-M16x68 60 M16 101 68 33 24 16 14 14000 47
323525 LV.A-60-14-SST-M16x108 60 M16 141 108 33 24 16 14 14000 186
323541 LV.A-60-14-SST-M16x148 60 M16 181 148 33 24 16 14 14000 260
323561 LV.A-60-14-SST-M16x168 60 M16 201 168 33 24 16 14 14000 281
323621 LV.A-60-24-SST-M16x58 60 M16 101 58 43 24 24 24 18000 204
323625 LV.A-60-24-SST-M16x98 60 M16 141 98 43 24 24 24 18000 259
323641 LV.A-60-24-SST-M16x138 60 M16 181 138 43 24 24 24 18000 307
323661 LV.A-60-24-SST-M16x158 60 M16 201 158 43 24 24 24 18000 55
323725 LV.A-60-24-SST-M20x98 60 M20 141 98 43 24 24 24 18000 340
323741 LV.A-60-24-SST-M20x138 60 M20 181 138 43 24 24 24 18000 422
323761 LV.A-60-24-SST-M20x158 60 M20 201 158 43 24 24 24 18000 465
323781 LV.A-60-24-SST-M20x198 60 M20 241 198 43 24 24 24 18000 75
323825 LV.A-60-24-SST-M24x98 60 M24 141 98 43 24 24 24 18000 426
323861 LV.A-60-24-SST-M24x158 60 M24 201 158 43 24 24 24 18000 575
323881 LV.A-60-24-SST-M24x198 60 M24 241 198 43 24 24 24 18000 725
324005 LV.A-70-14-SST-M8x43 70 M8 71 43 28 19 14 14 14000 43
324011 LV.A-70-14-SST-M8x68 70 M8 96 68 28 19 14 14 14000 43
324021 LV.A-70-14-SST-M10x43 70 M10 71 43 28 19 14 14 14000 42
324025 LV.A-70-14-SST-M10x68 70 M10 96 68 28 19 14 14 14000 56
324031 LV.A-70-14-SST-M10x98 70 M10 126 98 28 19 14 14 14000 72
324061 LV.A-70-14-SST-M12x43 70 M12 71 43 28 19 14 14 14000 53
324065 LV.A-70-14-SST-M12x68 70 M12 96 68 28 19 14 14 14000 72
324071 LV.A-70-14-SST-M12x98 70 M12 126 98 28 19 14 14 14000 94
324075 LV.A-70-14-SST-M14X68 70 M14 96 68 28 19 14 14 14000 72
324081 LV.A-70-14-SST-M14X98 70 M14 126 98 28 19 14 14 14000 94
324085 LV.A-70-14-SST-M14X148 70 M14 176 148 28 19 14 14 14000 12
324101 LV.A-70-14-SST-M16x68 70 M16 96 68 28 19 16 14 14000 12
324105 LV.A-70-14-SST-M16x108 70 M16 136 108 28 19 16 14 14000 151
324111 LV.A-70-14-SST-M16x148 70 M16 176 148 28 19 16 14 14000 225
324115 LV.A-70-14-SST-M16x168 70 M16 196 168 28 19 16 14 14000 246
324121 LV.A-80-14-SST-M8x43 80 M8 76 43 33 24 14 14 16000 102
324125 LV.A-80-14-SST-M8x68 80 M8 101 68 33 24 14 14 16000 102
324221 LV.A-80-14-SST-M10x43 80 M10 76 43 33 24 14 14 16000 101
324225 LV.A-80-14-SST-M10x68 80 M10 101 68 33 24 14 14 16000 115
324231 LV.A-80-14-SST-M10x98 80 M10 131 98 33 24 14 14 16000 131
324321 LV.A-80-14-SST-M12x43 80 M12 76 43 33 24 14 14 16000 112
324325 LV.A-80-14-SST-M12x68 80 M12 101 68 33 24 14 14 16000 131
324331 LV.A-80-14-SST-M12x98 80 M12 131 98 33 24 14 14 16000 153
324421 LV.A-80-14-SST-M14X68 80 M14 101 68 33 24 14 14 16000 112
324431 LV.A-80-14-SST-M14X98 80 M14 131 98 33 24 14 14 16000 131
324441 LV.A-80-14-SST-M14X148 80 M14 181 148 33 24 14 14 16000 153
324521 LV.A-80-14-SST-M16x68 80 M16 101 68 33 24 16 14 16000 71
324525 LV.A-80-14-SST-M16x108 80 M16 141 108 33 24 16 14 16000 210
324541 LV.A-80-14-SST-M16x148 80 M16 181 148 33 24 16 14 16000 284
324561 LV.A-80-14-SST-M16x168 80 M16 201 168 33 24 16 14 16000 305
324621 LV.A-80-24-SST-M16x58 80 M16 101 58 43 24 24 24 18000 232
324625 LV.A-80-24-SST-M16x98 80 M16 141 98 43 24 24 24 18000 287
324641 LV.A-80-24-SST-M16x138 80 M16 181 138 43 24 24 24 18000 335
324661 LV.A-80-24-SST-M16x158 80 M16 201 158 43 24 24 24 18000 83
324725 LV.A-80-24-SST-M20x98 80 M20 141 98 43 24 24 24 18000 368
324741 LV.A-80-24-SST-M20x138 80 M20 181 138 43 24 24 24 18000 450
324761 LV.A-80-24-SST-M20x158 80 M20 201 158 43 24 24 24 18000 493
324781 LV.A-80-24-SST-M20x198 80 M20 241 198 43 24 24 24 18000 103
324825 LV.A-80-24-SST-M24x98 80 M24 141 98 43 24 24 24 18000 454
324861 LV.A-80-24-SST-M24x158 80 M24 201 158 43 24 24 24 18000 603
324881 LV.A-80-24-SST-M24x198 80 M24 241 198 43 24 24 24 18000 753
325451 LV.A-100-14-SST-M8x43 100 M8 76 43 33 24 14 14 18000 135
325453 LV.A-100-14-SST-M8x68 100 M8 101 68 33 24 14 14 18000 143
325461 LV.A-100-14-SST-M10x43 100 M10 76 43 33 24 14 14 18000 143
325463 LV.A-100-14-SST-M10x68 100 M10 101 68 33 24 14 14 18000 156
325465 LV.A-100-14-SST-M10x98 100 M10 131 98 33 24 14 14 18000 171
325471 LV.A-100-14-SST-M12x43 100 M12 76 43 33 24 14 14 18000 153
325473 LV.A-100-14-SST-M12x68 100 M12 101 68 33 24 14 14 18000 170
325475 LV.A-100-14-SST-M12x98 100 M12 131 98 33 24 14 14 18000 192
325477 LV.A-100-14-SST-M14X68 100 M14 101 68 33 24 14 14 18000 170
325479 LV.A-100-14-SST-M14X98 100 M14 131 98 33 24 14 14 18000 192
325480 LV.A-100-14-SST-M14X148 100 M14 181 148 33 24 14 14 18000 266
325481 LV.A-100-14-SST-M16x68 100 M16 101 68 33 24 16 14 18000 217
325483 LV.A-100-14-SST-M16x108 100 M16 141 108 33 24 16 14 18000 266
325485 LV.A-100-14-SST-M16x148 100 M16 181 148 33 24 16 14 18000 323
325487 LV.A-100-14-SST-M16x168 100 M16 201 168 33 24 16 14 18000 348
325521 LV.A-100-24-SST-M16x58 100 M16 101 58 43 24 24 24 25000 262
325525 LV.A-100-24-SST-M16x98 100 M16 141 98 43 24 24 24 25000 317
325541 LV.A-100-24-SST-M16x138 100 M16 181 138 43 24 24 24 25000 365
325561 LV.A-100-24-SST-M16x158 100 M16 201 158 43 24 24 24 25000 113
325625 LV.A-100-24-SST-M20x98 100 M20 141 98 43 24 24 24 25000 398
325641 LV.A-100-24-SST-M20x138 100 M20 181 138 43 24 24 24 25000 480
325661 LV.A-100-24-SST-M20x158 100 M20 201 158 43 24 24 24 25000 523
325681 LV.A-100-24-SST-M20x198 100 M20 241 198 43 24 24 24 25000 133
325725 LV.A-100-24-SST-M24x98 100 M24 141 98 43 24 24 24 25000 484
325761 LV.A-100-24-SST-M24x158 100 M24 201 158 43 24 24 24 25000 633
325781 LV.A-100-24-SST-M24x198 100 M24 241 198 43 24 24 24 25000 783
326521 LV.A-125-24-SST-M16x58 125 M16 125 58 67 46 24 24 28000 377
326525 LV.A-125-24-SST-M16x98 125 M16 165 98 67 46 24 24 28000 432
326541 LV.A-125-24-SST-M16x138 125 M16 205 138 67 46 24 24 28000 480
326561 LV.A-125-24-SST-M16x158 125 M16 225 158 67 46 24 24 28000 228
326625 LV.A-125-24-SST-M20x98 125 M20 165 98 67 46 24 24 28000 513
326641 LV.A-125-24-SST-M20x138 125 M20 205 138 67 46 24 24 28000 595
326661 LV.A-125-24-SST-M20x158 125 M20 225 158 67 46 24 24 28000 638
326681 LV.A-125-24-SST-M20x198 125 M20 265 198 67 46 24 24 28000 248
326725 LV.A-125-24-SST-M24x98 125 M24 165 98 67 46 24 24 28000 599
326761 LV.A-125-24-SST-M24x158 125 M24 225 158 67 46 24 24 28000 748
326781 LV.A-125-24-SST-M24x198 125 M24 265 198 67 46 24 24 28000 898
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из нержавеющей стали AISI 304 с регулировочным шестигранником

Стандартные исполнения

  • LV.A-SST: без противоскользящего диска.
  • LV.A-AS-SST: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Общая информация

Особенности

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск-).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

таблица возможных комбинаций оснований/винтов

Аксессуары по запросу

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.-).

Вопрос о продукции

Спросите о серии LV.A-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LV.A-SST — Регулируемые опоры

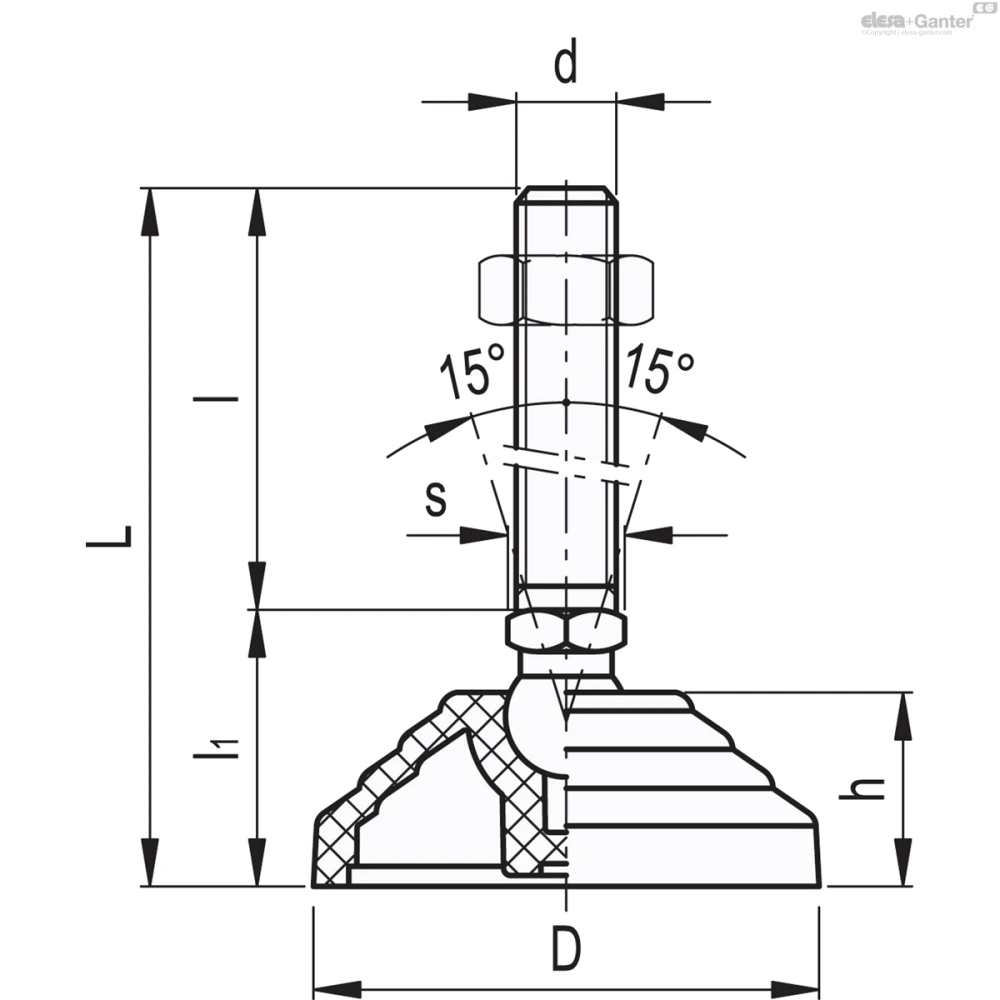

Чертёж LV.A-SST
