Серия LV.A-SST

LV.A-AS-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

с противоскользящим диском

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.A-SST

LV.A-AS-SST

LV.A-AS-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали
LV.A-SST

LV.A-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

Изображения

LV.A-AS-SST — Регулируемые опоры

Схемы

Схема LV.A-AS-SST

LV.A-AS-SST

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
327121 LV.A-60-14-AS-SST-M8x43 60 M8 76 79 43 33 24 14 14 14000 96
327125 LV.A-60-14-AS-SST-M8x68 60 M8 101 104 68 33 24 14 14 14000 96
327221 LV.A-60-14-AS-SST-M10x43 60 M10 76 79 43 33 24 14 14 14000 95
327225 LV.A-60-14-AS-SST-M10x68 60 M10 101 104 68 33 24 14 14 14000 109
327231 LV.A-60-14-AS-SST-M10x98 60 M10 131 134 98 33 24 14 14 14000 125
327321 LV.A-60-14-AS-SST-M12x43 60 M12 76 79 43 33 24 14 14 14000 106
327325 LV.A-60-14-AS-SST-M12x68 60 M12 101 104 68 33 24 14 14 14000 125
327331 LV.A-60-14-AS-SST-M12x98 60 M12 131 134 98 33 24 14 14 14000 147
327421 LV.A-60-14-AS-SST-M14X68 60 M14 101 104 68 33 24 14 14 14000 106
327431 LV.A-60-14-AS-SST-M14X98 60 M14 131 134 98 33 24 14 14 14000 125
327441 LV.A-60-14-AS-SST-M14X148 60 M14 181 184 148 33 24 14 14 14000 147
327521 LV.A-60-14-AS-SST-M16x68 60 M16 101 104 68 33 24 16 14 14000 65
327525 LV.A-60-14-AS-SST-M16x108 60 M16 141 144 108 33 24 16 14 14000 204
327541 LV.A-60-14-AS-SST-M16x148 60 M16 181 184 148 33 24 16 14 14000 278
327561 LV.A-60-14-AS-SST-M16x168 60 M16 201 204 168 33 24 16 14 14000 299
327621 LV.A-60-24-AS-SST-M16x58 60 M16 101 104 58 43 24 24 24 18000 234
327625 LV.A-60-24-AS-SST-M16x98 60 M16 141 144 98 43 24 24 24 18000 289
327641 LV.A-60-24-AS-SST-M16x138 60 M16 181 184 138 43 24 24 24 18000 337
327661 LV.A-60-24-AS-SST-M16x158 60 M16 201 204 158 43 24 24 24 18000 85
327725 LV.A-60-24-AS-SST-M20x98 60 M20 141 144 98 43 24 24 24 18000 370
327741 LV.A-60-24-AS-SST-M20x138 60 M20 181 184 138 43 24 24 24 18000 452
327761 LV.A-60-24-AS-SST-M20x158 60 M20 201 204 158 43 24 24 24 18000 495
327781 LV.A-60-24-AS-SST-M20x198 60 M20 241 244 198 43 24 24 24 18000 105
327825 LV.A-60-24-AS-SST-M24x98 60 M24 141 144 98 43 24 24 24 18000 456
327861 LV.A-60-24-AS-SST-M24x158 60 M24 201 204 158 43 24 24 24 18000 605
327881 LV.A-60-24-AS-SST-M24x198 60 M24 241 244 198 43 24 24 24 18000 755
328005 LV.A-70-14-AS-SST-M8x43 70 M8 71 74 43 28 19 14 14 14000 92
328011 LV.A-70-14-AS-SST-M8x68 70 M8 96 99 68 28 19 14 14 14000 92
328021 LV.A-70-14-AS-SST-M10x43 70 M10 71 74 43 28 19 14 14 14000 91
328025 LV.A-70-14-AS-SST-M10x68 70 M10 96 99 68 28 19 14 14 14000 105
328031 LV.A-70-14-AS-SST-M10x98 70 M10 126 129 98 28 19 14 14 14000 121
328061 LV.A-70-14-AS-SST-M12x43 70 M12 71 74 43 28 19 14 14 14000 102
328065 LV.A-70-14-AS-SST-M12x68 70 M12 96 99 68 28 19 14 14 14000 121
328071 LV.A-70-14-AS-SST-M12x98 70 M12 126 129 98 28 19 14 14 14000 143
328075 LV.A-70-14-AS-SST-M14X68 70 M14 96 99 68 28 19 14 14 14000 143
328081 LV.A-70-14-AS-SST-M14X98 70 M14 126 129 98 28 19 14 14 14000 170
328085 LV.A-70-14-AS-SST-M14X148 70 M14 176 179 148 28 19 14 14 14000 220
328101 LV.A-70-14-AS-SST-M16x68 70 M16 96 99 68 28 19 16 14 14000 61
328105 LV.A-70-14-AS-SST-M16x108 70 M16 136 139 108 28 19 16 14 14000 200
328111 LV.A-70-14-AS-SST-M16x148 70 M16 176 179 148 28 19 16 14 14000 274
328115 LV.A-70-14-AS-SST-M16x168 70 M16 196 199 168 28 19 16 14 14000 295
328121 LV.A-80-14-AS-SST-M8x43 80 M8 76 79 43 33 24 14 14 16000 129
328125 LV.A-80-14-AS-SST-M8x68 80 M8 101 104 68 33 24 14 14 16000 129
328221 LV.A-80-14-AS-SST-M10x43 80 M10 76 79 43 33 24 14 14 16000 128
328225 LV.A-80-14-AS-SST-M10x68 80 M10 101 104 68 33 24 14 14 16000 142
328231 LV.A-80-14-AS-SST-M10x98 80 M10 131 134 98 33 24 14 14 16000 158
328321 LV.A-80-14-AS-SST-M12x43 80 M12 76 79 43 33 24 14 14 16000 139
328325 LV.A-80-14-AS-SST-M12x68 80 M12 101 104 68 33 24 14 14 16000 158
328331 LV.A-80-14-AS-SST-M12x98 80 M12 131 134 98 33 24 14 14 16000 180
328421 LV.A-80-14-AS-SST-M14X68 80 M14 101 104 68 33 24 14 14 16000 139
328431 LV.A-80-14-AS-SST-M14X98 80 M14 131 134 98 33 24 14 14 16000 158
328441 LV.A-80-14-AS-SST-M14X148 80 M14 181 184 148 33 24 14 14 16000 180
328521 LV.A-80-14-AS-SST-M16x68 80 M16 101 104 68 33 24 16 14 16000 98
328525 LV.A-80-14-AS-SST-M16x108 80 M16 141 144 108 33 24 16 14 16000 237
328541 LV.A-80-14-AS-SST-M16x148 80 M16 181 184 148 33 24 16 14 16000 311
328561 LV.A-80-14-AS-SST-M16x168 80 M16 201 204 168 33 24 16 14 16000 332
328621 LV.A-80-24-AS-SST-M16x58 80 M16 101 104 58 43 24 24 24 18000 260
328625 LV.A-80-24-AS-SST-M16x98 80 M16 141 144 98 43 24 24 24 18000 315
328641 LV.A-80-24-AS-SST-M16x138 80 M16 181 184 138 43 24 24 24 18000 363
328661 LV.A-80-24-AS-SST-M16x158 80 M16 201 204 158 43 24 24 24 18000 111
328725 LV.A-80-24-AS-SST-M20x98 80 M20 141 144 98 43 24 24 24 18000 396
328741 LV.A-80-24-AS-SST-M20x138 80 M20 181 184 138 43 24 24 24 18000 478
328761 LV.A-80-24-AS-SST-M20x158 80 M20 201 204 158 43 24 24 24 18000 521
328781 LV.A-80-24-AS-SST-M20x198 80 M20 241 244 198 43 24 24 24 18000 131
328825 LV.A-80-24-AS-SST-M24x98 80 M24 141 144 98 43 24 24 24 18000 482
328861 LV.A-80-24-AS-SST-M24x158 80 M24 201 204 158 43 24 24 24 18000 631
328881 LV.A-80-24-AS-SST-M24x198 80 M24 241 244 198 43 24 24 24 18000 781
329451 LV.A-100-14-AS-SST-M8x43 100 M8 76 79 43 33 24 14 14 18000 170
329453 LV.A-100-14-AS-SST-M8x68 100 M8 101 104 68 33 24 14 14 18000 178
329461 LV.A-100-14-AS-SST-M10x43 100 M10 76 79 43 33 24 14 14 18000 178
329463 LV.A-100-14-AS-SST-M10x68 100 M10 101 104 68 33 24 14 14 18000 191
329465 LV.A-100-14-AS-SST-M10x98 100 M10 131 134 98 33 24 14 14 18000 206
329471 LV.A-100-14-AS-SST-M12x43 100 M12 76 79 43 33 24 14 14 18000 188
329473 LV.A-100-14-AS-SST-M12x68 100 M12 101 104 68 33 24 14 14 18000 205
329475 LV.A-100-14-AS-SST-M12x98 100 M12 131 134 98 33 24 14 14 18000 227
329477 LV.A-100-14-AS-SST-M14X68 100 M14 101 104 68 33 24 14 14 18000 205
329479 LV.A-100-14-AS-SST-M14X98 100 M14 131 134 98 33 24 14 14 18000 227
329480 LV.A-100-14-AS-SST-M14X148 100 M14 181 184 148 33 24 14 14 18000 301
329481 LV.A-100-14-AS-SST-M16x68 100 M16 101 104 68 33 24 16 14 18000 252
329483 LV.A-100-14-AS-SST-M16x108 100 M16 141 144 108 33 24 16 14 18000 301
329485 LV.A-100-14-AS-SST-M16x148 100 M16 181 184 148 33 24 16 14 18000 358
329487 LV.A-100-14-AS-SST-M16x168 100 M16 201 204 168 33 24 16 14 18000 383
329521 LV.A-100-24-AS-SST-M16x58 100 M16 101 104 58 43 24 24 24 25000 314
329525 LV.A-100-24-AS-SST-M16x98 100 M16 141 144 98 43 24 24 24 25000 369
329541 LV.A-100-24-AS-SST-M16x138 100 M16 181 184 138 43 24 24 24 25000 417
329561 LV.A-100-24-AS-SST-M16x158 100 M16 201 204 158 43 24 24 24 25000 165
329625 LV.A-100-24-AS-SST-M20x98 100 M20 141 144 98 43 24 24 24 25000 450
329641 LV.A-100-24-AS-SST-M20x138 100 M20 181 184 138 43 24 24 24 25000 532
329661 LV.A-100-24-AS-SST-M20x158 100 M20 201 204 158 43 24 24 24 25000 575
329681 LV.A-100-24-AS-SST-M20x198 100 M20 241 244 198 43 24 24 24 25000 185
329725 LV.A-100-24-AS-SST-M24x98 100 M24 141 144 98 43 24 24 24 25000 536
329761 LV.A-100-24-AS-SST-M24x158 100 M24 201 204 158 43 24 24 24 25000 685
329781 LV.A-100-24-AS-SST-M24x198 100 M24 241 244 198 43 24 24 24 25000 835
330221 LV.A-125-24-AS-SST-M16x58 125 M16 125 128 58 67 46 24 24 28000 475
330225 LV.A-125-24-AS-SST-M16x98 125 M16 165 168 98 67 46 24 24 28000 530
330241 LV.A-125-24-AS-SST-M16x138 125 M16 205 208 138 67 46 24 24 28000 578
330261 LV.A-125-24-AS-SST-M16x158 125 M16 225 228 158 67 46 24 24 28000 326
330325 LV.A-125-24-AS-SST-M20x98 125 M20 165 168 98 67 46 24 24 28000 611
330341 LV.A-125-24-AS-SST-M20x138 125 M20 205 208 138 67 46 24 24 28000 693
330361 LV.A-125-24-AS-SST-M20x158 125 M20 225 228 158 67 46 24 24 28000 736
330381 LV.A-125-24-AS-SST-M20x198 125 M20 265 268 198 67 46 24 24 28000 346
330425 LV.A-125-24-AS-SST-M24x98 125 M24 165 168 98 67 46 24 24 28000 697
330461 LV.A-125-24-AS-SST-M24x158 125 M24 225 228 158 67 46 24 24 28000 846
330481 LV.A-125-24-AS-SST-M24x198 125 M24 265 268 198 67 46 24 24 28000 996
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из нержавеющей стали AISI 304 с регулировочным шестигранником

Стандартные исполнения

  • LV.A-SST: без противоскользящего диска.
  • LV.A-AS-SST: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Общая информация

Особенности

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск-).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

таблица возможных комбинаций оснований/винтов

Аксессуары по запросу

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.-).

Вопрос о продукции

Спросите о серии LV.A-AS-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LV.A-AS-SST — Регулируемые опоры

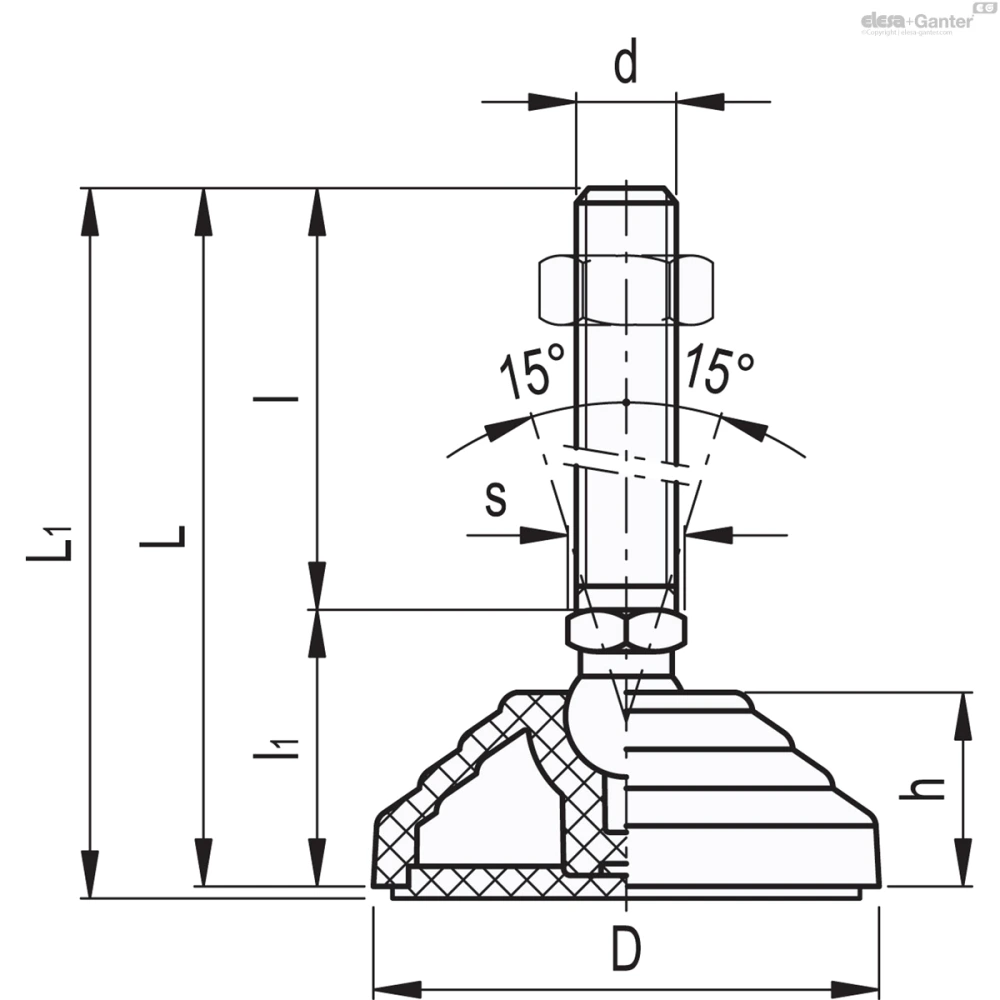

Чертёж LV.A-AS-SST
