Серия LV.A-ESD-C

LV.A-ESD-C

Регулируемые опоры

Основание из электропроводящего технополимера ESD, винт из стали

без противоскользящего диска

__logo__ELE_OD__ ESDЭлектропроводящий технополимерСпециальный электропроводящий технополимер предотвращает накопление электростатического заряда между телами с разным потенциалом. Маркировка ESD-C (Electrostatic Discharge-Conductive), несмываемо выгравированная на поверхности компонентов, идентифицирует особую характеристику проводимости в соответствии со стандартами EN 100015/1 и IEC 61340-5-1. Идеально подходит для линий сборки электронных компонентов и сред «ESD-Protected». Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.A-ESD-C

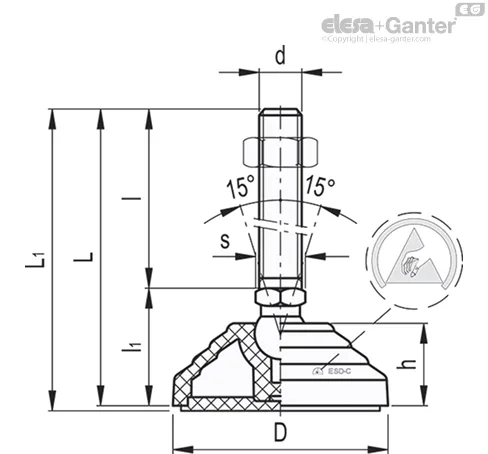

LV.A-AS-ESD-C

LV.A-AS-ESD-C

Регулируемые опоры

Основание из электропроводящего технополимера ESD, винт из стали
LV.A-ESD-C

LV.A-ESD-C

Регулируемые опоры

Основание из электропроводящего технополимера ESD, винт из стали

Изображения

LV.A-ESD-C — Регулируемые опоры

Схемы

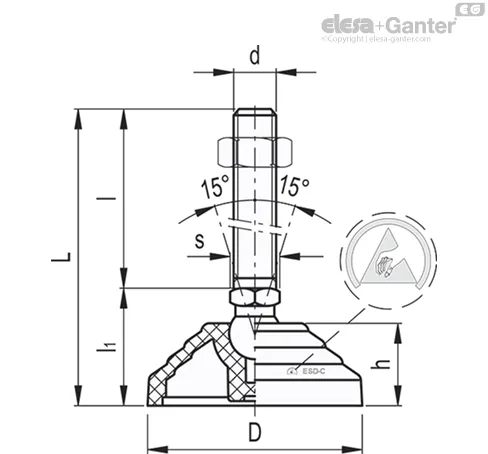

Схема LV.A-ESD-C

LV.A-ESD-C

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
303121-ESD LV.A-60-14-M8x43-ESD-C 60 M8 76 43 33 24 14 14 14000 71
303125-ESD LV.A-60-14-M8x68-ESD-C 60 M8 101 68 33 24 14 14 14000 78
303221-ESD LV.A-60-14-M10x43-ESD-C 60 M10 76 43 33 24 14 14 14000 78
303225-ESD LV.A-60-14-M10x68-ESD-C 60 M10 101 68 33 24 14 14 14000 90
303231-ESD LV.A-60-14-M10x98-ESD-C 60 M10 131 98 33 24 14 14 14000 104
303321-ESD LV.A-60-14-M12x43-ESD-C 60 M12 76 43 33 24 14 14 14000 87
303325-ESD LV.A-60-14-M12x68-ESD-C 60 M12 101 68 33 24 14 14 14000 104
303331-ESD LV.A-60-14-M12x98-ESD-C 60 M12 131 98 33 24 14 14 14000 125
303421-ESD LV.A-60-14-M14X68-ESD-C 60 M14 101 68 33 24 14 14 14000 87
303431-ESD LV.A-60-14-M14X98-ESD-C 60 M14 131 98 33 24 14 14 14000 104
303441-ESD LV.A-60-14-M14X148-ESD-C 60 M14 181 148 33 24 14 14 14000 125
303521-ESD LV.A-60-14-M16x68-ESD-C 60 M16 101 68 33 24 16 14 14000 147
303525-ESD LV.A-60-14-M16x108-ESD-C 60 M16 141 108 33 24 16 14 14000 197
303541-ESD LV.A-60-14-M16x148-ESD-C 60 M16 181 148 33 24 16 14 14000 250
303561-ESD LV.A-60-14-M16x168-ESD-C 60 M16 201 168 33 24 16 14 14000 274
303621-ESD LV.A-60-24-M16x58-ESD-C 60 M16 101 58 43 24 24 24 18000 205
303625-ESD LV.A-60-24-M16x98-ESD-C 60 M16 141 98 43 24 24 24 18000 259
303641-ESD LV.A-60-24-M16x138-ESD-C 60 M16 181 138 43 24 24 24 18000 310
303661-ESD LV.A-60-24-M16x158-ESD-C 60 M16 201 158 43 24 24 24 18000 315
303725-ESD LV.A-60-24-M20x98-ESD-C 60 M20 141 98 43 24 24 24 18000 332
303741-ESD LV.A-60-24-M20x138-ESD-C 60 M20 181 138 43 24 24 24 18000 407
303761-ESD LV.A-60-24-M20x158-ESD-C 60 M20 201 158 43 24 24 24 18000 455
303781-ESD LV.A-60-24-M20x198-ESD-C 60 M20 241 198 43 24 24 24 18000 531
303825-ESD LV.A-60-24-M24x98-ESD-C 60 M24 141 98 43 24 24 24 18000 415
303861-ESD LV.A-60-24-M24x158-ESD-C 60 M24 201 158 43 24 24 24 18000 530
303881-ESD LV.A-60-24-M24x198-ESD-C 60 M24 241 198 43 24 24 24 18000 765
304005-ESD LV.A-70-14-M8x43-ESD-C 70 M8 71 43 28 19 14 14 14000 36
304011-ESD LV.A-70-14-M8x68-ESD-C 70 M8 96 68 28 19 14 14 14000 43
304021-ESD LV.A-70-14-M10x43-ESD-C 70 M10 71 43 28 19 14 14 14000 43
304025-ESD LV.A-70-14-M10x68-ESD-C 70 M10 96 68 28 19 14 14 14000 55
304031-ESD LV.A-70-14-M10x98-ESD-C 70 M10 126 98 28 19 14 14 14000 69
304061-ESD LV.A-70-14-M12x43-ESD-C 70 M12 71 43 28 19 14 14 14000 52
304065-ESD LV.A-70-14-M12x68-ESD-C 70 M12 96 68 28 19 14 14 14000 69
304071-ESD LV.A-70-14-M12x98-ESD-C 70 M12 126 98 28 19 14 14 14000 90
304075-ESD LV.A-70-14-M14X68-ESD-C 70 M14 96 68 28 19 14 14 14000 69
304081-ESD LV.A-70-14-M14X98-ESD-C 70 M14 126 98 28 19 14 14 14000 90
304085-ESD LV.A-70-14-M14X148-ESD-C 70 M14 176 148 28 19 14 14 14000 90
304101-ESD LV.A-70-14-M16x68-ESD-C 70 M16 96 68 28 19 16 14 14000 112
304105-ESD LV.A-70-14-M16x108-ESD-C 70 M16 136 108 28 19 16 14 14000 162
304111-ESD LV.A-70-14-M16x148-ESD-C 70 M16 176 148 28 19 16 14 14000 215
304115-ESD LV.A-70-14-M16x168-ESD-C 70 M16 196 168 28 19 16 14 14000 239
304121-ESD LV.A-80-14-M8x43-ESD-C 80 M8 76 43 33 24 14 14 16000 95
304125-ESD LV.A-80-14-M8x68-ESD-C 80 M8 101 68 33 24 14 14 16000 102
304221-ESD LV.A-80-14-M10x43-ESD-C 80 M10 76 43 33 24 14 14 16000 102
304225-ESD LV.A-80-14-M10x68-ESD-C 80 M10 101 68 33 24 14 14 16000 114
304231-ESD LV.A-80-14-M10x98-ESD-C 80 M10 131 98 33 24 14 14 16000 128
304321-ESD LV.A-80-14-M12x43-ESD-C 80 M12 76 43 33 24 14 14 16000 111
304325-ESD LV.A-80-14-M12x68-ESD-C 80 M12 101 68 33 24 14 14 16000 128
304331-ESD LV.A-80-14-M12x98-ESD-C 80 M12 131 98 33 24 14 14 16000 149
304421-ESD LV.A-80-14-M14X68-ESD-C 80 M14 101 68 33 24 14 14 16000 111
304431-ESD LV.A-80-14-M14X98-ESD-C 80 M14 131 98 33 24 14 14 16000 128
304441-ESD LV.A-80-14-M14X148-ESD-C 80 M14 181 148 33 24 14 14 16000 149
304521-ESD LV.A-80-14-M16x68-ESD-C 80 M16 101 68 33 24 16 14 16000 171
304525-ESD LV.A-80-14-M16x108-ESD-C 80 M16 141 108 33 24 16 14 16000 221
304541-ESD LV.A-80-14-M16x148-ESD-C 80 M16 181 148 33 24 16 14 16000 274
304561-ESD LV.A-80-14-M16x168-ESD-C 80 M16 201 168 33 24 16 14 16000 298
304621-ESD LV.A-80-24-M16x58-ESD-C 80 M16 101 58 43 24 24 24 18000 233
304625-ESD LV.A-80-24-M16x98-ESD-C 80 M16 141 98 43 24 24 24 18000 287
304641-ESD LV.A-80-24-M16x138-ESD-C 80 M16 181 138 43 24 24 24 18000 338
304661-ESD LV.A-80-24-M16x158-ESD-C 80 M16 201 158 43 24 24 24 18000 343
304725-ESD LV.A-80-24-M20x98-ESD-C 80 M20 141 98 43 24 24 24 18000 360
304741-ESD LV.A-80-24-M20x138-ESD-C 80 M20 181 138 43 24 24 24 18000 435
304761-ESD LV.A-80-24-M20x158-ESD-C 80 M20 201 158 43 24 24 24 18000 483
304781-ESD LV.A-80-24-M20x198-ESD-C 80 M20 241 198 43 24 24 24 18000 559
304825-ESD LV.A-80-24-M24x98-ESD-C 80 M24 141 98 43 24 24 24 18000 443
304861-ESD LV.A-80-24-M24x158-ESD-C 80 M24 201 158 43 24 24 24 18000 558
304881-ESD LV.A-80-24-M24x198-ESD-C 80 M24 241 198 43 24 24 24 18000 793
305451-ESD LV.A-100-14-M8x43-ESD-C 100 M8 76 43 33 24 14 14 18000 135
305453-ESD LV.A-100-14-M8x68-ESD-C 100 M8 101 68 33 24 14 14 18000 142
305461-ESD LV.A-100-14-M10x43-ESD-C 100 M10 76 43 33 24 14 14 18000 142
305463-ESD LV.A-100-14-M10x68-ESD-C 100 M10 101 68 33 24 14 14 18000 154
305465-ESD LV.A-100-14-M10x98-ESD-C 100 M10 131 98 33 24 14 14 18000 169
305471-ESD LV.A-100-14-M12x43-ESD-C 100 M12 76 43 33 24 14 14 18000 151
305473-ESD LV.A-100-14-M12x68-ESD-C 100 M12 101 68 33 24 14 14 18000 168
305475-ESD LV.A-100-14-M12x98-ESD-C 100 M12 131 98 33 24 14 14 18000 189
305477-ESD LV.A-100-14-M14X68-ESD-C 100 M14 101 68 33 24 14 14 18000 168
305479-ESD LV.A-100-14-M14X98-ESD-C 100 M14 131 98 33 24 14 14 18000 200
305480-ESD LV.A-100-14-M14X148-ESD-C 100 M14 181 148 33 24 14 14 18000 210
305481-ESD LV.A-100-14-M16x68-ESD-C 100 M16 101 68 33 24 16 14 18000 208
305483-ESD LV.A-100-14-M16x108-ESD-C 100 M16 141 108 33 24 16 14 18000 261
305485-ESD LV.A-100-14-M16x148-ESD-C 100 M16 181 148 33 24 16 14 18000 315
305487-ESD LV.A-100-14-M16x168-ESD-C 100 M16 201 168 33 24 16 14 18000 339
305521-ESD LV.A-100-24-M16x58-ESD-C 100 M16 101 58 43 24 24 24 25000 263
305525-ESD LV.A-100-24-M16x98-ESD-C 100 M16 141 98 43 24 24 24 25000 317
305541-ESD LV.A-100-24-M16x138-ESD-C 100 M16 181 138 43 24 24 24 25000 368
305561-ESD LV.A-100-24-M16x158-ESD-C 100 M16 201 158 43 24 24 24 25000 373
305625-ESD LV.A-100-24-M20x98-ESD-C 100 M20 141 98 43 24 24 24 25000 390
305641-ESD LV.A-100-24-M20x138-ESD-C 100 M20 181 138 43 24 24 24 25000 465
305661-ESD LV.A-100-24-M20x158-ESD-C 100 M20 201 158 43 24 24 24 25000 513
305681-ESD LV.A-100-24-M20x198-ESD-C 100 M20 241 198 43 24 24 24 25000 589
305725-ESD LV.A-100-24-M24x98-ESD-C 100 M24 141 98 43 24 24 24 25000 473
305761-ESD LV.A-100-24-M24x158-ESD-C 100 M24 201 158 43 24 24 24 25000 588
305781-ESD LV.A-100-24-M24x198-ESD-C 100 M24 241 198 43 24 24 24 25000 823
306521-ESD LV.A-125-24-M16x58-ESD-C 125 M16 125 58 67 46 24 24 28000 378
306525-ESD LV.A-125-24-M16x98-ESD-C 125 M16 165 98 67 46 24 24 28000 432
306541-ESD LV.A-125-24-M16x138-ESD-C 125 M16 205 138 67 46 24 24 28000 483
306561-ESD LV.A-125-24-M16x158-ESD-C 125 M16 225 158 67 46 24 24 28000 488
306625-ESD LV.A-125-24-M20x98-ESD-C 125 M20 165 98 67 46 24 24 28000 505
306641-ESD LV.A-125-24-M20x138-ESD-C 125 M20 205 138 67 46 24 24 28000 580
306661-ESD LV.A-125-24-M20x158-ESD-C 125 M20 225 158 67 46 24 24 28000 628
306681-ESD LV.A-125-24-M20x198-ESD-C 125 M20 265 198 67 46 24 24 28000 704
306725-ESD LV.A-125-24-M24x98-ESD-C 125 M24 165 98 67 46 24 24 28000 588
306761-ESD LV.A-125-24-M24x158-ESD-C 125 M24 225 158 67 46 24 24 28000 703
306781-ESD LV.A-125-24-M24x198-ESD-C 125 M24 265 198 67 46 24 24 28000 938
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Специальный проводящий технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Удельное поверхностное сопротивление = 103 Ом (метод измерения ASTM D257).

Объёмное удельное сопротивление = 103 Ом·см (метод измерения ASTM D257).

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали с регулировочным шестигранником

Стандартные исполнения

  • LV.A-ESD-C: без противоскользящего диска.
  • LV.A-AS-ESD-C: с проводящим противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется в собранном виде.

Удельное поверхностное сопротивление = 103 Ом (метод измерения ASTM D991).

Объёмное удельное сопротивление = 103 Ом·см (метод измерения ASTM D991).

Общая информация

Особенности и области применения

Специальный токопроводящий технополимер (ESD-C Electrostatic Discharge Conductive) предотвращает накопление электростатического заряда.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Основания подходят для "ESD-защищённой зоны" (EPA), где применяются компоненты, чувствительные к электростатическим разрядам.

Нестираемая метка (ESD-C) на поверхности оснований регулируемых опор указывает на особые проводящие характеристики материала в соответствии со стандартами EN 100015/1 и IEC 61340-5-1.

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

таблица возможных комбинаций оснований/винтов

Аксессуары по запросу

Аксессуары по запросу

Гайка из оцинкованной стали (см. Гайки NT.-).

Вопрос о продукции

Спросите о серии LV.A-ESD-C — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LV.A-ESD-C — Регулируемые опоры

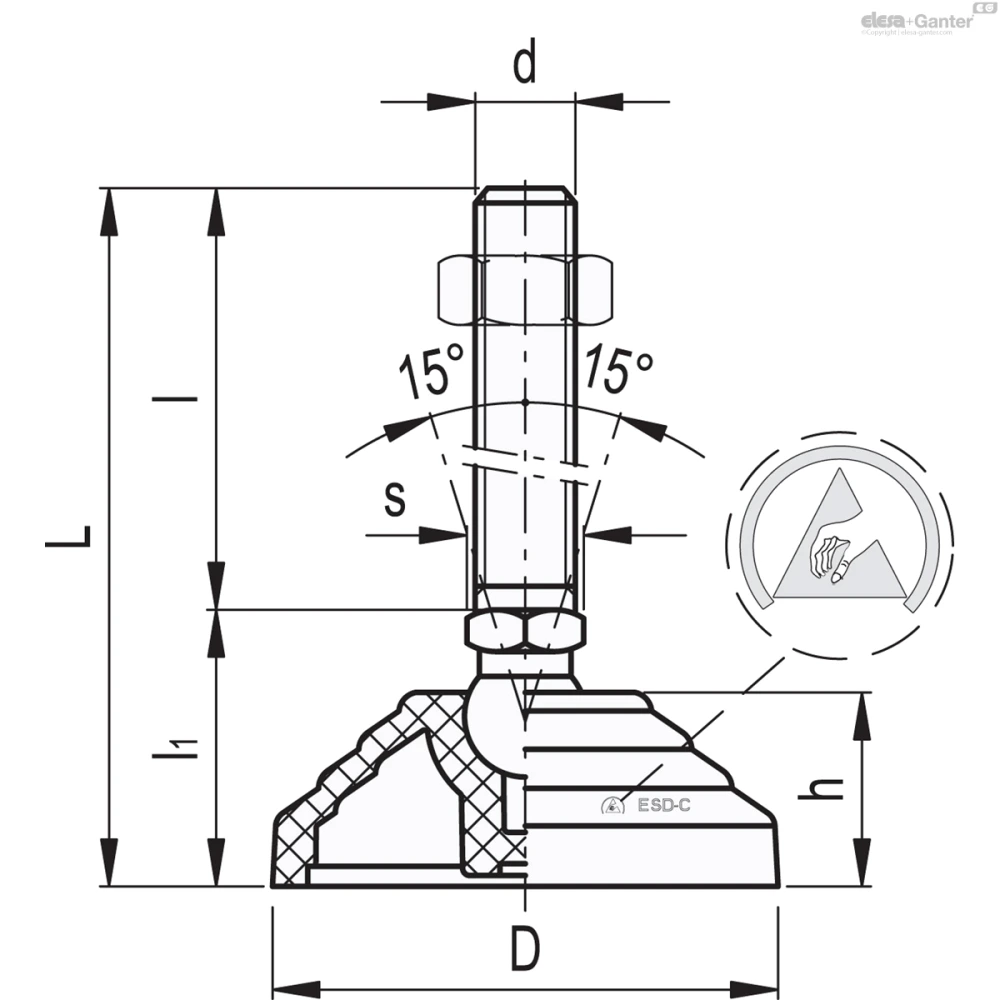

Чертёж LV.A-ESD-C
