Серия LV.A

LV.A-AS

Регулируемые опоры

Основание из технополимера, стальной винт

с противоскользящим диском

__logo__ELE_OD__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.A

LV.A

LV.A

Регулируемые опоры

Основание из технополимера, стальной винт
LV.A-AS

LV.A-AS

Регулируемые опоры

Основание из технополимера, стальной винт

Изображения

LV.A-AS — Регулируемые опоры

Схемы

Схема LV.A-AS

LV.A-AS

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) 3D В корзину
307121 LV.A-60-14-AS-M8x43 60 M8 76 79 43 33 24 14 14 14000 89
307125 LV.A-60-14-AS-M8x68 60 M8 101 104 68 33 24 14 14 14000 96
307221 LV.A-60-14-AS-M10x43 60 M10 76 79 43 33 24 14 14 14000 96
307225 LV.A-60-14-AS-M10x68 60 M10 101 104 68 33 24 14 14 14000 108
307231 LV.A-60-14-AS-M10x98 60 M10 131 134 98 33 24 14 14 14000 122
307321 LV.A-60-14-AS-M12x43 60 M12 76 79 43 33 24 14 14 14000 105
307325 LV.A-60-14-AS-M12x68 60 M12 101 104 68 33 24 14 14 14000 122
307331 LV.A-60-14-AS-M12x98 60 M12 131 134 98 33 24 14 14 14000 143
307421 LV.A-60-14-AS-M14X68 60 M14 101 104 68 33 24 14 14 14000 105
307431 LV.A-60-14-AS-M14X98 60 M14 131 134 98 33 24 14 14 14000 122
307441 LV.A-60-14-AS-M14X148 60 M14 181 184 148 33 24 14 14 14000 143
307521 LV.A-60-14-AS-M16x68 60 M16 101 104 68 33 24 16 14 14000 165
307525 LV.A-60-14-AS-M16x108 60 M16 141 144 108 33 24 16 14 14000 215
307541 LV.A-60-14-AS-M16x148 60 M16 181 184 148 33 24 16 14 14000 268
307561 LV.A-60-14-AS-M16x168 60 M16 201 204 168 33 24 16 14 14000 292
307621 LV.A-60-24-AS-M16x58 60 M16 101 104 58 43 24 24 24 18000 235
307625 LV.A-60-24-AS-M16x98 60 M16 141 144 98 43 24 24 24 18000 289
307641 LV.A-60-24-AS-M16x138 60 M16 181 184 138 43 24 24 24 18000 340
307661 LV.A-60-24-AS-M16x158 60 M16 201 204 158 43 24 24 24 18000 345
307725 LV.A-60-24-AS-M20x98 60 M20 141 144 98 43 24 24 24 18000 362
307741 LV.A-60-24-AS-M20x138 60 M20 181 184 138 43 24 24 24 18000 437
307761 LV.A-60-24-AS-M20x158 60 M20 201 204 158 43 24 24 24 18000 485
307781 LV.A-60-24-AS-M20x198 60 M20 241 244 198 43 24 24 24 18000 561
307825 LV.A-60-24-AS-M24x98 60 M24 141 144 98 43 24 24 24 18000 445
307861 LV.A-60-24-AS-M24x158 60 M24 201 204 158 43 24 24 24 18000 560
307881 LV.A-60-24-AS-M24x198 60 M24 241 244 198 43 24 24 24 18000 795
308005 LV.A-70-14-AS-M8x43 70 M8 71 74 43 28 19 14 14 14000 85
308011 LV.A-70-14-AS-M8x68 70 M8 96 99 68 28 19 14 14 14000 92
308021 LV.A-70-14-AS-M10x43 70 M10 71 74 43 28 19 14 14 14000 92
308025 LV.A-70-14-AS-M10x68 70 M10 96 99 68 28 19 14 14 14000 104
308031 LV.A-70-14-AS-M10x98 70 M10 126 129 98 28 19 14 14 14000 118
308061 LV.A-70-14-AS-M12x43 70 M12 71 74 43 28 19 14 14 14000 101
308065 LV.A-70-14-AS-M12x68 70 M12 96 99 68 28 19 14 14 14000 118
308071 LV.A-70-14-AS-M12x98 70 M12 126 129 98 28 19 14 14 14000 139
308075 LV.A-70-14-AS-M14X68 70 M14 96 99 68 28 19 14 14 14000 118
308081 LV.A-70-14-AS-M14X98 70 M14 126 129 98 28 19 14 14 14000 139
308085 LV.A-70-14-AS-M14X148 70 M14 176 179 148 28 19 14 14 14000 211
308101 LV.A-70-14-AS-M16x68 70 M16 96 99 68 28 19 16 14 14000 161
308105 LV.A-70-14-AS-M16x108 70 M16 136 139 108 28 19 16 14 14000 211
308111 LV.A-70-14-AS-M16x148 70 M16 176 179 148 28 19 16 14 14000 264
308115 LV.A-70-14-AS-M16x168 70 M16 196 199 168 28 19 16 14 14000 288
308121 LV.A-80-14-AS-M8x43 80 M8 76 79 43 33 24 14 14 16000 122
308125 LV.A-80-14-AS-M8x68 80 M8 101 104 68 33 24 14 14 16000 129
308221 LV.A-80-14-AS-M10x43 80 M10 76 79 43 33 24 14 14 16000 129
308225 LV.A-80-14-AS-M10x68 80 M10 101 104 68 33 24 14 14 16000 141
308231 LV.A-80-14-AS-M10x98 80 M10 131 134 98 33 24 14 14 16000 155
308321 LV.A-80-14-AS-M12x43 80 M12 76 79 43 33 24 14 14 16000 138
308325 LV.A-80-14-AS-M12x68 80 M12 101 104 68 33 24 14 14 16000 155
308331 LV.A-80-14-AS-M12x98 80 M12 131 134 98 33 24 14 14 16000 176
308421 LV.A-80-14-AS-M14X68 80 M14 101 104 68 33 24 14 14 16000 138
308431 LV.A-80-14-AS-M14X98 80 M14 131 134 98 33 24 14 14 16000 155
308441 LV.A-80-14-AS-M14X148 80 M14 181 184 148 33 24 14 14 16000 176
308521 LV.A-80-14-AS-M16x68 80 M16 101 104 68 33 24 16 14 16000 198
308525 LV.A-80-14-AS-M16x108 80 M16 141 144 108 33 24 16 14 16000 248
308541 LV.A-80-14-AS-M16x148 80 M16 181 184 148 33 24 16 14 16000 301
308561 LV.A-80-14-AS-M16x168 80 M16 201 204 168 33 24 16 14 16000 325
308621 LV.A-80-24-AS-M16x58 80 M16 101 104 58 43 24 24 24 18000 261
308625 LV.A-80-24-AS-M16x98 80 M16 141 144 98 43 24 24 24 18000 315
308641 LV.A-80-24-AS-M16x138 80 M16 181 184 138 43 24 24 24 18000 366
308661 LV.A-80-24-AS-M16x158 80 M16 201 204 158 43 24 24 24 18000 371
308725 LV.A-80-24-AS-M20x98 80 M20 141 144 98 43 24 24 24 18000 388
308741 LV.A-80-24-AS-M20x138 80 M20 181 184 138 43 24 24 24 18000 463
308761 LV.A-80-24-AS-M20x158 80 M20 201 204 158 43 24 24 24 18000 511
308781 LV.A-80-24-AS-M20x198 80 M20 241 244 198 43 24 24 24 18000 587
308825 LV.A-80-24-AS-M24x98 80 M24 141 144 98 43 24 24 24 18000 471
308861 LV.A-80-24-AS-M24x158 80 M24 201 204 158 43 24 24 24 18000 586
308881 LV.A-80-24-AS-M24x198 80 M24 241 244 198 43 24 24 24 18000 821
309451 LV.A-100-14-AS-M8x43 100 M8 76 79 43 33 24 14 14 18000 170
309453 LV.A-100-14-AS-M8x68 100 M8 101 104 68 33 24 14 14 18000 177
309461 LV.A-100-14-AS-M10x43 100 M10 76 79 43 33 24 14 14 18000 177
309463 LV.A-100-14-AS-M10x68 100 M10 101 104 68 33 24 14 14 18000 189
309465 LV.A-100-14-AS-M10x98 100 M10 131 134 98 33 24 14 14 18000 204
309471 LV.A-100-14-AS-M12x43 100 M12 76 79 43 33 24 14 14 18000 186
309473 LV.A-100-14-AS-M12x68 100 M12 101 104 68 33 24 14 14 18000 203
309475 LV.A-100-14-AS-M12x98 100 M12 131 134 98 33 24 14 14 18000 224
309477 LV.A-100-14-AS-M14X68 100 M14 101 104 68 33 24 14 14 18000 203
309479 LV.A-100-14-AS-M14X98 100 M14 131 134 98 33 24 14 14 18000 224
309480 LV.A-100-14-AS-M14X148 100 M14 181 184 148 33 24 14 14 18000 296
309481 LV.A-100-14-AS-M16x68 100 M16 101 104 68 33 24 16 14 18000 243
309483 LV.A-100-14-AS-M16x108 100 M16 141 144 108 33 24 16 14 18000 296
309485 LV.A-100-14-AS-M16x148 100 M16 181 184 148 33 24 16 14 18000 350
309487 LV.A-100-14-AS-M16x168 100 M16 201 204 168 33 24 16 14 18000 374
309521 LV.A-100-24-AS-M16x58 100 M16 101 104 58 43 24 24 24 25000 315
309525 LV.A-100-24-AS-M16x98 100 M16 141 144 98 43 24 24 24 25000 369
309541 LV.A-100-24-AS-M16x138 100 M16 181 184 138 43 24 24 24 25000 420
309561 LV.A-100-24-AS-M16x158 100 M16 201 204 158 43 24 24 24 25000 425
309625 LV.A-100-24-AS-M20x98 100 M20 141 144 98 43 24 24 24 25000 442
309641 LV.A-100-24-AS-M20x138 100 M20 181 184 138 43 24 24 24 25000 517
309661 LV.A-100-24-AS-M20x158 100 M20 201 204 158 43 24 24 24 25000 565
309681 LV.A-100-24-AS-M20x198 100 M20 241 244 198 43 24 24 24 25000 641
309725 LV.A-100-24-AS-M24x98 100 M24 141 144 98 43 24 24 24 25000 525
309761 LV.A-100-24-AS-M24x158 100 M24 201 204 158 43 24 24 24 25000 640
309781 LV.A-100-24-AS-M24x198 100 M24 241 244 198 43 24 24 24 25000 875
310221 LV.A-125-24-AS-M16x58 125 M16 125 128 58 67 46 24 24 28000 476
310225 LV.A-125-24-AS-M16x98 125 M16 165 168 98 67 46 24 24 28000 530
310241 LV.A-125-24-AS-M16x138 125 M16 205 208 138 67 46 24 24 28000 581
310261 LV.A-125-24-AS-M16x158 125 M16 225 228 158 67 46 24 24 28000 586
310325 LV.A-125-24-AS-M20x98 125 M20 165 168 98 67 46 24 24 28000 603
310341 LV.A-125-24-AS-M20x138 125 M20 205 208 138 67 46 24 24 28000 678
310361 LV.A-125-24-AS-M20x158 125 M20 225 228 158 67 46 24 24 28000 726
310381 LV.A-125-24-AS-M20x198 125 M20 265 268 198 67 46 24 24 28000 802
310425 LV.A-125-24-AS-M24x98 125 M24 165 168 98 67 46 24 24 28000 686
310461 LV.A-125-24-AS-M24x158 125 M24 225 228 158 67 46 24 24 28000 801
310481 LV.A-125-24-AS-M24x198 125 M24 265 268 198 67 46 24 24 28000 1036
Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали с регулировочным шестигранником

Стандартные исполнения

  • LV.A: без противоскользящего диска.
  • LV.A-AS: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Общая информация

Особенности

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск-).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

таблица возможных комбинаций оснований/винтов

Аксессуары по запросу

Аксессуары по запросу

Гайка из оцинкованной стали (см. Гайки NT.).

Вопрос о продукции

Спросите о серии LV.A-AS — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

Загружаю модель…

LV.A-AS — Регулируемые опоры

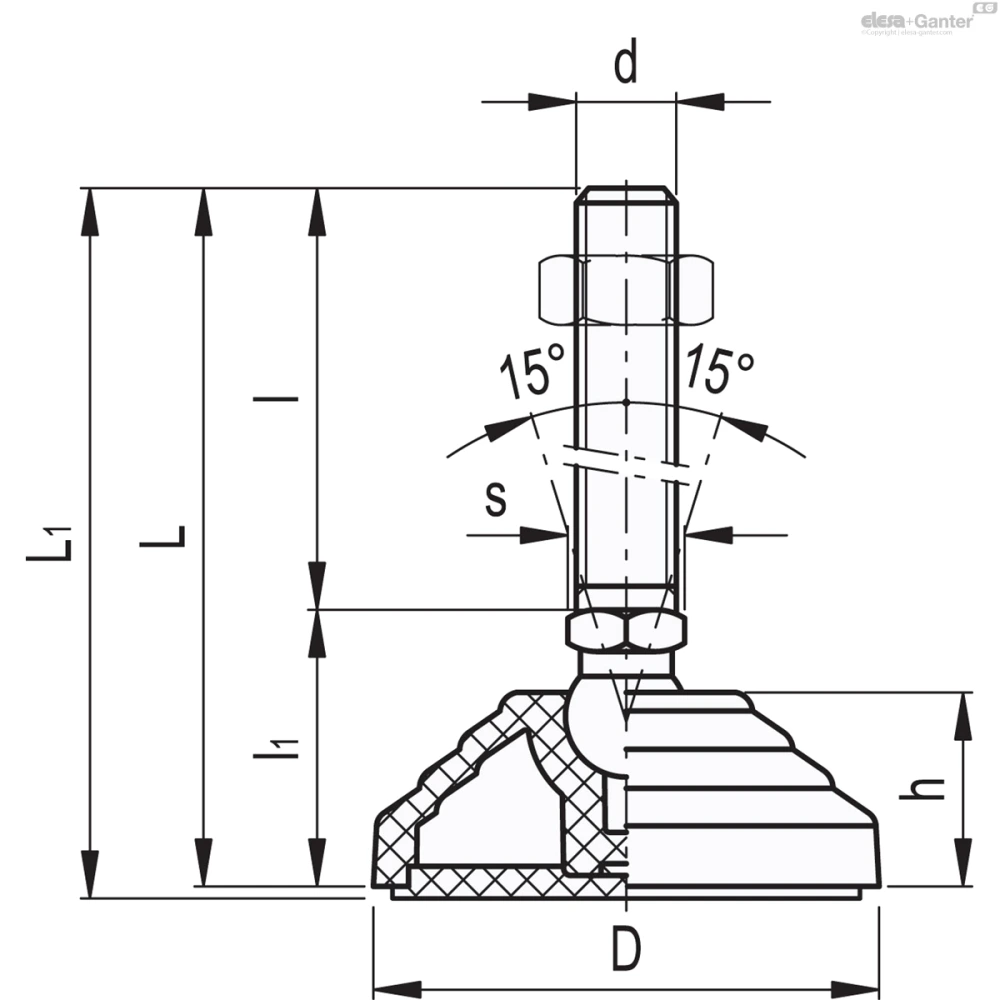

Чертёж LV.A-AS
