Серия LV.A

LV.A

Регулируемые опоры

Основание из технополимера, стальной винт

без противоскользящего диска

__logo__ELE_OD__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LV.A

LV.A

LV.A

Регулируемые опоры

Основание из технополимера, стальной винт
LV.A-AS

LV.A-AS

Регулируемые опоры

Основание из технополимера, стальной винт

Изображения

LV.A — Регулируемые опоры

Схемы

Схема LV.A

LV.A

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
303121 LV.A-60-14-M8x43 60 M8 76 43 33 24 14 14 14000 71
303125 LV.A-60-14-M8x68 60 M8 101 68 33 24 14 14 14000 78
303221 LV.A-60-14-M10x43 60 M10 76 43 33 24 14 14 14000 78
303225 LV.A-60-14-M10x68 60 M10 101 68 33 24 14 14 14000 90
303231 LV.A-60-14-M10x98 60 M10 131 98 33 24 14 14 14000 104
303321 LV.A-60-14-M12x43 60 M12 76 43 33 24 14 14 14000 87
303325 LV.A-60-14-M12x68 60 M12 101 68 33 24 14 14 14000 104
303331 LV.A-60-14-M12x98 60 M12 131 98 33 24 14 14 14000 125
303421 LV.A-60-14-M14X68 60 M14 101 68 33 24 14 14 14000 87
303431 LV.A-60-14-M14X98 60 M14 131 98 33 24 14 14 14000 104
303441 LV.A-60-14-M14X148 60 M14 181 148 33 24 14 14 14000 125
303521 LV.A-60-14-M16x68 60 M16 101 68 33 24 16 14 14000 147
303525 LV.A-60-14-M16x108 60 M16 141 108 33 24 16 14 14000 197
303541 LV.A-60-14-M16x148 60 M16 181 148 33 24 16 14 14000 250
303561 LV.A-60-14-M16x168 60 M16 201 168 33 24 16 14 14000 274
303621 LV.A-60-24-M16x58 60 M16 101 58 43 24 24 24 18000 205
303625 LV.A-60-24-M16x98 60 M16 141 98 43 24 24 24 18000 259
303641 LV.A-60-24-M16x138 60 M16 181 138 43 24 24 24 18000 310
303661 LV.A-60-24-M16x158 60 M16 201 158 43 24 24 24 18000 315
303725 LV.A-60-24-M20x98 60 M20 141 98 43 24 24 24 18000 332
303741 LV.A-60-24-M20x138 60 M20 181 138 43 24 24 24 18000 407
303761 LV.A-60-24-M20x158 60 M20 201 158 43 24 24 24 18000 455
303781 LV.A-60-24-M20x198 60 M20 241 198 43 24 24 24 18000 531
303825 LV.A-60-24-M24x98 60 M24 141 98 43 24 24 24 18000 415
303861 LV.A-60-24-M24x158 60 M24 201 158 43 24 24 24 18000 530
303881 LV.A-60-24-M24x198 60 M24 241 198 43 24 24 24 18000 765
304005 LV.A-70-14-M8x43 70 M8 71 43 28 19 14 14 14000 36
304011 LV.A-70-14-M8x68 70 M8 96 68 28 19 14 14 14000 43
304021 LV.A-70-14-M10x43 70 M10 71 43 28 19 14 14 14000 43
304025 LV.A-70-14-M10x68 70 M10 96 68 28 19 14 14 14000 55
304031 LV.A-70-14-M10x98 70 M10 126 98 28 19 14 14 14000 69
304061 LV.A-70-14-M12x43 70 M12 71 43 28 19 14 14 14000 52
304065 LV.A-70-14-M12x68 70 M12 96 68 28 19 14 14 14000 69
304071 LV.A-70-14-M12x98 70 M12 126 98 28 19 14 14 14000 90
304075 LV.A-70-14-M14X68 70 M14 96 68 28 19 14 14 14000 69
304081 LV.A-70-14-M14X98 70 M14 126 98 28 19 14 14 14000 90
304085 LV.A-70-14-M14X148 70 M14 176 148 28 19 14 14 14000 90
304101 LV.A-70-14-M16x68 70 M16 96 68 28 19 16 14 14000 112
304105 LV.A-70-14-M16x108 70 M16 136 108 28 19 16 14 14000 162
304111 LV.A-70-14-M16x148 70 M16 176 148 28 19 16 14 14000 215
304115 LV.A-70-14-M16x168 70 M16 196 168 28 19 16 14 14000 239
304121 LV.A-80-14-M8x43 80 M8 76 43 33 24 14 14 16000 95
304125 LV.A-80-14-M8x68 80 M8 101 68 33 24 14 14 16000 102
304221 LV.A-80-14-M10x43 80 M10 76 43 33 24 14 14 16000 102
304225 LV.A-80-14-M10x68 80 M10 101 68 33 24 14 14 16000 114
304231 LV.A-80-14-M10x98 80 M10 131 98 33 24 14 14 16000 128
304321 LV.A-80-14-M12x43 80 M12 76 43 33 24 14 14 16000 111
304325 LV.A-80-14-M12x68 80 M12 101 68 33 24 14 14 16000 128
304331 LV.A-80-14-M12x98 80 M12 131 98 33 24 14 14 16000 149
304421 LV.A-80-14-M14X68 80 M14 101 68 33 24 14 14 16000 111
304431 LV.A-80-14-M14X98 80 M14 131 98 33 24 14 14 16000 128
304441 LV.A-80-14-M14X148 80 M14 181 148 33 24 14 14 16000 149
304521 LV.A-80-14-M16x68 80 M16 101 68 33 24 16 14 16000 171
304525 LV.A-80-14-M16x108 80 M16 141 108 33 24 16 14 16000 221
304541 LV.A-80-14-M16x148 80 M16 181 148 33 24 16 14 16000 274
304561 LV.A-80-14-M16x168 80 M16 201 168 33 24 16 14 16000 298
304621 LV.A-80-24-M16x58 80 M16 101 58 43 24 24 24 18000 233
304625 LV.A-80-24-M16x98 80 M16 141 98 43 24 24 24 18000 287
304641 LV.A-80-24-M16x138 80 M16 181 138 43 24 24 24 18000 338
304661 LV.A-80-24-M16x158 80 M16 201 158 43 24 24 24 18000 343
304725 LV.A-80-24-M20x98 80 M20 141 98 43 24 24 24 18000 360
304741 LV.A-80-24-M20x138 80 M20 181 138 43 24 24 24 18000 435
304761 LV.A-80-24-M20x158 80 M20 201 158 43 24 24 24 18000 483
304781 LV.A-80-24-M20x198 80 M20 241 198 43 24 24 24 18000 559
304825 LV.A-80-24-M24x98 80 M24 141 98 43 24 24 24 18000 443
304861 LV.A-80-24-M24x158 80 M24 201 158 43 24 24 24 18000 558
304881 LV.A-80-24-M24x198 80 M24 241 198 43 24 24 24 18000 793
305451 LV.A-100-14-M8x43 100 M8 76 43 33 24 14 14 18000 135
305453 LV.A-100-14-M8x68 100 M8 101 68 33 24 14 14 18000 142
305461 LV.A-100-14-M10x43 100 M10 76 43 33 24 14 14 18000 142
305463 LV.A-100-14-M10x68 100 M10 101 68 33 24 14 14 18000 154
305465 LV.A-100-14-M10x98 100 M10 131 98 33 24 14 14 18000 169
305471 LV.A-100-14-M12x43 100 M12 76 43 33 24 14 14 18000 151
305473 LV.A-100-14-M12x68 100 M12 101 68 33 24 14 14 18000 168
305475 LV.A-100-14-M12x98 100 M12 131 98 33 24 14 14 18000 189
305477 LV.A-100-14-M14X68 100 M14 101 68 33 24 14 14 18000 168
305479 LV.A-100-14-M14X98 100 M14 131 98 33 24 14 14 18000 200
305480 LV.A-100-14-M14X148 100 M14 181 148 33 24 14 14 18000 210
305481 LV.A-100-14-M16x68 100 M16 101 68 33 24 16 14 18000 208
305483 LV.A-100-14-M16x108 100 M16 141 108 33 24 16 14 18000 261
305485 LV.A-100-14-M16x148 100 M16 181 148 33 24 16 14 18000 315
305487 LV.A-100-14-M16x168 100 M16 201 168 33 24 16 14 18000 339
305521 LV.A-100-24-M16x58 100 M16 101 58 43 24 24 24 25000 263
305525 LV.A-100-24-M16x98 100 M16 141 98 43 24 24 24 25000 317
305541 LV.A-100-24-M16x138 100 M16 181 138 43 24 24 24 25000 368
305561 LV.A-100-24-M16x158 100 M16 201 158 43 24 24 24 25000 373
305625 LV.A-100-24-M20x98 100 M20 141 98 43 24 24 24 25000 390
305641 LV.A-100-24-M20x138 100 M20 181 138 43 24 24 24 25000 465
305661 LV.A-100-24-M20x158 100 M20 201 158 43 24 24 24 25000 513
305681 LV.A-100-24-M20x198 100 M20 241 198 43 24 24 24 25000 589
305725 LV.A-100-24-M24x98 100 M24 141 98 43 24 24 24 25000 473
305761 LV.A-100-24-M24x158 100 M24 201 158 43 24 24 24 25000 588
305781 LV.A-100-24-M24x198 100 M24 241 198 43 24 24 24 25000 823
306521 LV.A-125-24-M16x58 125 M16 125 58 67 46 24 24 28000 378
306525 LV.A-125-24-M16x98 125 M16 165 98 67 46 24 24 28000 432
306541 LV.A-125-24-M16x138 125 M16 205 138 67 46 24 24 28000 483
306561 LV.A-125-24-M16x158 125 M16 225 158 67 46 24 24 28000 488
306625 LV.A-125-24-M20x98 125 M20 165 98 67 46 24 24 28000 505
306641 LV.A-125-24-M20x138 125 M20 205 138 67 46 24 24 28000 580
306661 LV.A-125-24-M20x158 125 M20 225 158 67 46 24 24 28000 628
306681 LV.A-125-24-M20x198 125 M20 265 198 67 46 24 24 28000 704
306725 LV.A-125-24-M24x98 125 M24 165 98 67 46 24 24 28000 588
306761 LV.A-125-24-M24x158 125 M24 225 158 67 46 24 24 28000 703
306781 LV.A-125-24-M24x198 125 M24 265 198 67 46 24 24 28000 938
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали с регулировочным шестигранником

Стандартные исполнения

  • LV.A: без противоскользящего диска.
  • LV.A-AS: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Общая информация

Особенности

Специальная накатка под нижней кромкой основания обеспечивает превосходную устойчивость и захват при использовании регулируемой опоры без противоскользящего диска даже на поверхностях, которые не являются идеально плоскими.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск-).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

таблица возможных комбинаций оснований/винтов

Аксессуары по запросу

Аксессуары по запросу

Гайка из оцинкованной стали (см. Гайки NT.).

Вопрос о продукции

Спросите о серии LV.A — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LV.A — Регулируемые опоры

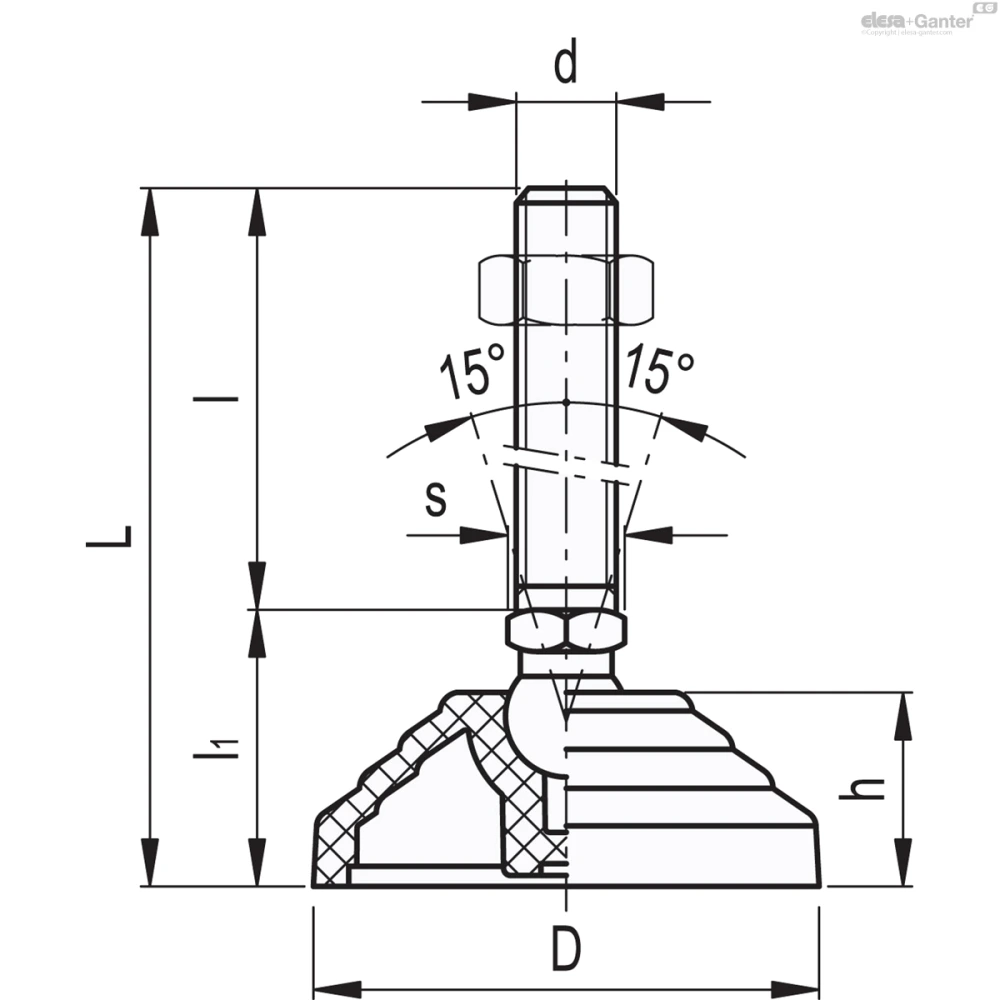

Чертёж LV.A
