Серия LSX.A

LSX.A-AS

Регулируемые опоры

Основание из технополимера, стальной винт

без противоскользящего диска

Таблица (PDF)

Исполнения серии LSX.A

LSX.A

Регулируемые опоры

Основание из технополимера, стальной винт

LSX.A-AS

Регулируемые опоры

Основание из технополимера, стальной винт

LSX.A-AS

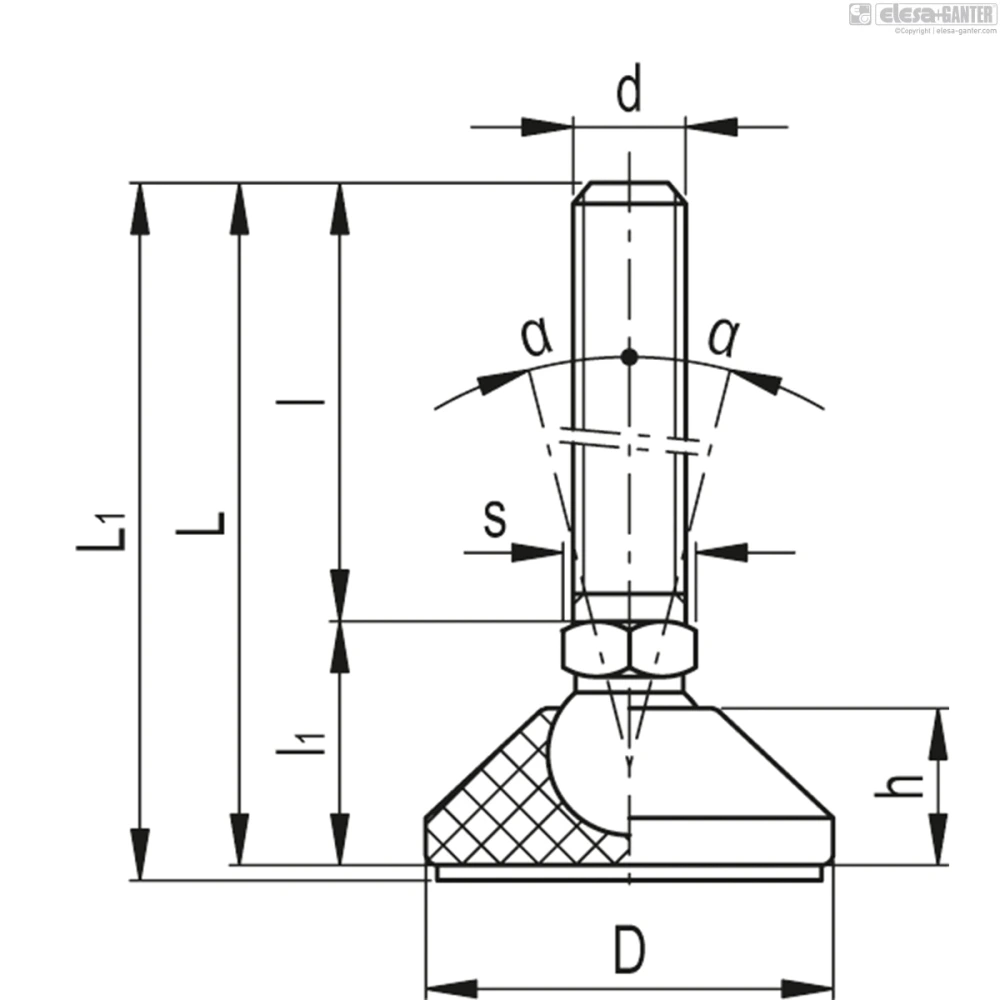

Таблица моделей — Регулируемые опоры

Артикул	Описание	D	d	L	L₁	l	l₁	h	s	α	Шарнирное соединение Ø	Макс. статическая нагрузка* Н	Вес (г)
531521	LSX.A-26-10-AS-M8x30	26	M8	47	48	30	17	10	12	19°	10	4000	22
531523	LSX.A-26-10-AS-M8x45	26	M8	62	63	45	17	10	12	19°	10	4000	27
531525	LSX.A-26-10-AS-M8x60	26	M8	77	78	60	17	10	12	19°	10	4000	32
531531	LSX.A-26-10-AS-M10x45	26	M10	62	63	45	17	10	12	19°	10	4000	34
531533	LSX.A-26-10-AS-M10x60	26	M10	77	78	60	17	10	12	19°	10	4000	42
531535	LSX.A-26-10-AS-M10x70	26	M10	87	88	70	17	10	12	19°	10	4000	47
531537	LSX.A-26-10-AS-M10x100	26	M10	117	118	100	17	10	12	19°	10	4000	63
531541	LSX.A-30-10-AS-M8x30	30	M8	49	50	30	19	12	12	19°	10	4500	25
531543	LSX.A-30-10-AS-M8x45	30	M8	64	65	45	19	12	12	19°	10	4500	29
531545	LSX.A-30-10-AS-M8x60	30	M8	79	80	60	19	12	12	19°	10	4500	34
531551	LSX.A-30-10-AS-M10x45	30	M10	64	65	45	19	12	12	19°	10	4500	37
531553	LSX.A-30-10-AS-M10x60	30	M10	79	80	60	19	12	12	19°	10	4500	45
531555	LSX.A-30-10-AS-M10x70	30	M10	89	90	70	19	12	12	19°	10	4500	50
531557	LSX.A-30-10-AS-M10x100	30	M10	119	120	100	19	12	12	19°	10	4500	64
531561	LSX.A-40-10-AS-M8x30	40	M8	48.5	49.5	30	18.5	11.5	12	20°	10	5000	31
531563	LSX.A-40-10-AS-M8x45	40	M8	63.5	64.5	45	18.5	11.5	12	20°	10	5000	33
531565	LSX.A-40-10-AS-M8x60	40	M8	78.5	79.5	60	18.5	11.5	12	20°	10	5000	40
531571	LSX.A-40-10-AS-M10x45	40	M10	63.5	64.5	45	18.5	11.5	12	20°	10	5000	43
531573	LSX.A-40-10-AS-M10x60	40	M10	78.5	79.5	60	18.5	11.5	12	20°	10	5000	50
531575	LSX.A-40-10-AS-M10x70	40	M10	88.5	89.5	70	18.5	11.5	12	20°	10	5000	54
531577	LSX.A-40-10-AS-M10x100	40	M10	118.5	119.5	100	18.5	11.5	12	20°	10	5000	70

3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали с шестигранным углублением для регулировки.

Стандартные исполнения

LSX.A: без противоскользящего диска.

LSX.A-AS: с противоскользящим диском из бутадиен-стирольного каучука SBR, поставляется установленным на основании.

Общая информация

Особенности

Значения статической нагрузки, приведенные в таблице ниже, относятся к сопротивлению нагрузке, приложенной к оси выравнивающего элемента.

В стандартных условиях эксплуатации все боковые или угловые напряжения, которые могут повлиять на устойчивость противоскользящего диска, также следует принимать во внимание.

В случае особо сложных условий эксплуатации основания или смежных поверхностей исполнение LSX.A-AS с противоскользящим диском из бутадиен-стирольного каучука SBR может оказаться не лучшим вариантом выбора. В данных случаях см. также LS.A-AS.
