Серия LSX.A

LSX.A

Регулируемые опоры

Основание из технополимера, стальной винт

без противоскользящего диска

Таблица (PDF)

Исполнения серии LSX.A

LSX.A

Регулируемые опоры

Основание из технополимера, стальной винт

LSX.A-AS

Регулируемые опоры

Основание из технополимера, стальной винт

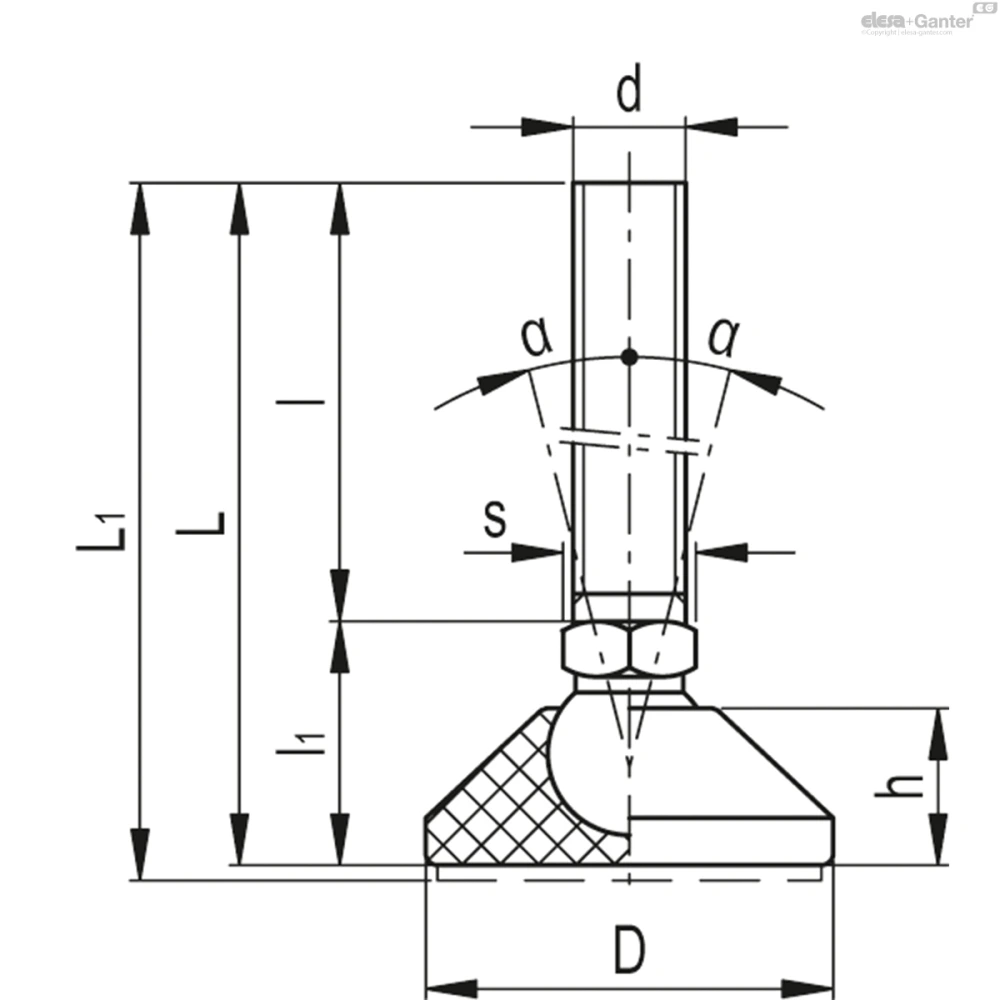

LSX.A

Таблица моделей — Регулируемые опоры

Артикул	Описание	D	d	L	l	l₁	h	s	α	Шарнирное соединение Ø	Макс. статическая нагрузка* Н	Вес (г)
431521	LSX.A-26-10-M8x30	26	M8	47	30	17	10	12	19°	10	4000	22
431523	LSX.A-26-10-M8x45	26	M8	62	45	17	10	12	19°	10	4000	27
431525	LSX.A-26-10-M8x60	26	M8	77	60	17	10	12	19°	10	4000	32
431531	LSX.A-26-10-M10x45	26	M10	62	45	17	10	12	19°	10	4000	41
431533	LSX.A-26-10-M10x60	26	M10	77	60	17	10	12	19°	10	4000	42
431535	LSX.A-26-10-M10x70	26	M10	87	70	17	10	12	19°	10	4000	46
431537	LSX.A-26-10-M10x100	26	M10	117	100	17	10	12	19°	10	4000	61
431541	LSX.A-30-10-M8x30	30	M8	49	30	19	12	12	19°	10	4500	24
431543	LSX.A-30-10-M8x45	30	M8	64	45	19	12	12	19°	10	4500	28
431545	LSX.A-30-10-M8x60	30	M8	79	60	19	12	12	19°	10	4500	33
431551	LSX.A-30-10-M10x45	30	M10	64	45	19	12	12	19°	10	4500	36
431553	LSX.A-30-10-M10x60	30	M10	79	60	19	12	12	19°	10	4500	44
431555	LSX.A-30-10-M10x70	30	M10	89	70	19	12	12	19°	10	4500	49
431557	LSX.A-30-10-M10x100	30	M10	119	100	19	12	12	19°	10	4500	64
431561	LSX.A-40-10-M8x30	40	M8	48.5	30	18.5	11.5	12	20°	10	5000	28
431563	LSX.A-40-10-M8x45	40	M8	63.5	45	18.5	11.5	12	20°	10	5000	33
431565	LSX.A-40-10-M8x60	40	M8	78.5	60	18.5	11.5	12	20°	10	5000	37
431571	LSX.A-40-10-M10x45	40	M10	63.5	45	18.5	11.5	12	20°	10	5000	41
431573	LSX.A-40-10-M10x60	40	M10	78.5	60	18.5	11.5	12	20°	10	5000	48
431575	LSX.A-40-10-M10x70	40	M10	88.5	70	18.5	11.5	12	20°	10	5000	52
431577	LSX.A-40-10-M10x100	40	M10	118.5	100	18.5	11.5	12	20°	10	5000	68

3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали с шестигранным углублением для регулировки.

Стандартные исполнения

LSX.A: без противоскользящего диска.

LSX.A-AS: с противоскользящим диском из бутадиен-стирольного каучука SBR, поставляется установленным на основании.

Общая информация

Особенности

Значения статической нагрузки, приведенные в таблице ниже, относятся к сопротивлению нагрузке, приложенной к оси выравнивающего элемента.

В стандартных условиях эксплуатации все боковые или угловые напряжения, которые могут повлиять на устойчивость противоскользящего диска, также следует принимать во внимание.

В случае особо сложных условий эксплуатации основания или смежных поверхностей исполнение LSX.A-AS с противоскользящим диском из бутадиен-стирольного каучука SBR может оказаться не лучшим вариантом выбора. В данных случаях см. также LS.A-AS.
