Серия LSQ.A-SST-VD

LSQ.A-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

без противоскользящего диска

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__ELE_OD__ VISUALLY DETECTABLEТехнополимер, цвет RAL 5005 «сигнальный синий», подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011), легко обнаруживается и распознается человеческим глазом благодаря специфике и уникальности цвета. Идеально подходит для пищевой и фармацевтической промышленностей, помогает повысить уровень безопасности в производственных процессах в полном соответствии с международными нормами. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LSQ.A-SST-VD

LSQ.A-AS-SST-VD

LSQ.A-AS-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали
LSQ.A-SST-VD

LSQ.A-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

Изображения

LSQ.A-SST-VD — Регулируемые опоры

Схемы

Схема LSQ.A-SST-VD

LSQ.A-SST-VD

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
187061 LSQ.A-25-8.5-SST-M8x48-VD 25 M8 68 48 20 18.5 12 7 8.5 5000 24
187063 LSQ.A-25-8.5-SST-M8x73-VD 25 M8 93 73 20 18.5 12 7 8.5 5000 34
187071 LSQ.A-25-8.5-SST-M10x48-VD 25 M10 68 48 20 18.5 12 7 8.5 5000 31
187073 LSQ.A-25-8.5-SST-M10x73-VD 25 M10 93 73 20 18.5 12 7 8.5 5000 47
187075 LSQ.A-25-8.5-SST-M10x103-VD 25 M10 123 103 20 18.5 12 7 8.5 5000 65
187081 LSQ.A-25-8.5-SST-M12x48-VD 25 M12 68 48 20 18.5 12 9 8.5 5000 42
187083 LSQ.A-25-8.5-SST-M12x73-VD 25 M12 93 73 20 18.5 12 9 8.5 5000 64
187085 LSQ.A-25-8.5-SST-M12x103-VD 25 M12 123 103 20 18.5 12 9 8.5 5000 95
187151 LSQ.A-25-14-SST-M16x68-VD 25 M16 92 68 24 22.5 12 12 14 5000 100
187153 LSQ.A-25-14-SST-M16x108-VD 25 M16 132 108 24 22.5 12 12 14 5000 164
187155 LSQ.A-25-14-SST-M16x148-VD 25 M16 172 148 24 22.5 12 12 14 5000 228
187157 LSQ.A-25-14-SST-M16x168-VD 25 M16 192 168 24 22.5 12 12 14 5000 260
187161 LSQ.A-32-8.5-SST-M8x48-VD 32 M8 71 48 23 21.5 15 7 8.5 6000 28
187163 LSQ.A-32-8.5-SST-M8x73-VD 32 M8 96 73 23 21.5 15 7 8.5 6000 38
187171 LSQ.A-32-8.5-SST-M10x48-VD 32 M10 71 48 23 21.5 15 7 8.5 6000 35
187173 LSQ.A-32-8.5-SST-M10x73-VD 32 M10 96 73 23 21.5 15 7 8.5 6000 51
187175 LSQ.A-32-8.5-SST-M10x103-VD 32 M10 126 103 23 21.5 15 7 8.5 6000 69
187181 LSQ.A-32-8.5-SST-M12x48-VD 32 M12 71 48 23 21.5 15 9 8.5 6000 46
187183 LSQ.A-32-8.5-SST-M12x73-VD 32 M12 96 73 23 21.5 15 9 8.5 6000 68
187185 LSQ.A-32-8.5-SST-M12x103-VD 32 M12 126 103 23 21.5 15 9 8.5 6000 99
187251 LSQ.A-32-14-SST-M16x68-VD 32 M16 92 68 24 22.5 15 12 14 7000 104
187253 LSQ.A-32-14-SST-M16x108-VD 32 M16 132 108 24 22.5 15 12 14 7000 168
187255 LSQ.A-32-14-SST-M16x148-VD 32 M16 172 148 24 22.5 15 12 14 7000 232
187257 LSQ.A-32-14-SST-M16x168-VD 32 M16 192 168 24 22.5 15 12 14 7000 264
187261 LSQ.A-40-8.5-SST-M8x48-VD 40 M8 73 48 25 23.5 17 7 8.5 7000 33
187263 LSQ.A-40-8.5-SST-M8x73-VD 40 M8 98 73 25 23.5 17 7 8.5 7000 43
187271 LSQ.A-40-8.5-SST-M10x48-VD 40 M10 73 48 25 23.5 17 7 8.5 7000 40
187273 LSQ.A-40-8.5-SST-M10x73-VD 40 M10 98 73 25 23.5 17 7 8.5 7000 56
187275 LSQ.A-40-8.5-SST-M10x103-VD 40 M10 128 103 25 23.5 17 7 8.5 7000 74
187281 LSQ.A-40-8.5-SST-M12x48-VD 40 M12 73 48 25 23.5 17 9 8.5 7000 51
187283 LSQ.A-40-8.5-SST-M12x73-VD 40 M12 98 73 25 23.5 17 9 8.5 7000 73
187285 LSQ.A-40-8.5-SST-M12x103-VD 40 M12 128 103 25 23.5 17 9 8.5 7000 104
187351 LSQ.A-40-14-SST-M16x68-VD 40 M16 93 68 25 23.5 17 12 14 10000 109
187353 LSQ.A-40-14-SST-M16x108-VD 40 M16 133 108 25 23.5 17 12 14 10000 173
187355 LSQ.A-40-14-SST-M16x148-VD 40 M16 173 148 25 23.5 17 12 14 10000 237
187357 LSQ.A-40-14-SST-M16x168-VD 40 M16 193 168 25 23.5 17 12 14 10000 269
187361 LSQ.A-50-8.5-SST-M8x48-VD 50 M8 75 48 27 25.5 19 7 8.5 7000 39
187363 LSQ.A-50-8.5-SST-M8x73-VD 50 M8 100 73 27 25.5 19 7 8.5 7000 49
187371 LSQ.A-50-8.5-SST-M10x48-VD 50 M10 75 48 27 25.5 19 7 8.5 7000 46
187373 LSQ.A-50-8.5-SST-M10x73-VD 50 M10 100 73 27 25.5 19 7 8.5 7000 62
187375 LSQ.A-50-8.5-SST-M10x103-VD 50 M10 130 103 27 25.5 19 7 8.5 7000 80
187381 LSQ.A-50-8.5-SST-M12x48-VD 50 M12 75 48 27 25.5 19 9 8.5 7000 57
187383 LSQ.A-50-8.5-SST-M12x73-VD 50 M12 100 73 27 25.5 19 9 8.5 7000 79
187385 LSQ.A-50-8.5-SST-M12x103-VD 50 M12 130 103 27 25.5 19 9 8.5 7000 110
187451 LSQ.A-50-14-SST-M16x68-VD 50 M16 95 68 27 25.5 19 12 14 10000 115
187453 LSQ.A-50-14-SST-M16x108-VD 50 M16 135 108 27 25.5 19 12 14 10000 179
187455 LSQ.A-50-14-SST-M16x148-VD 50 M16 175 148 27 25.5 19 12 14 10000 243
187457 LSQ.A-50-14-SST-M16x168-VD 50 M16 195 168 27 25.5 19 12 14 10000 275
187581 LSQ.A-60-14-SST-M16x68-VD 60 M16 104 68 36 34.5 24 12 14 14000 130
187583 LSQ.A-60-14-SST-M16x108-VD 60 M16 144 108 36 34.5 24 12 14 14000 182
187585 LSQ.A-60-14-SST-M16x148-VD 60 M16 184 148 36 34.5 24 12 14 14000 235
187587 LSQ.A-60-14-SST-M16x168-VD 60 M16 204 158 36 34.5 24 12 14 14000 261
187591 LSQ.A-60-14-SST-M20x110-VD 60 M20 151 110 41 38.5 24 15 14 14000 282
187593 LSQ.A-60-14-SST-M20x150-VD 60 M20 191 150 41 38.5 24 15 14 14000 362
187595 LSQ.A-60-14-SST-M20x170-VD 60 M20 211 170 41 38.5 24 15 14 14000 405
187597 LSQ.A-60-14-SST-M20x210-VD 60 M20 251 210 41 38.5 24 15 14 14000 486
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали AISI 304 с регулировочным квадратным участком

Стандартные исполнения

  • LSQ.A-SST-VD: без противоскользящего диска.
  • LSQ.A-AS-SST-VD: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Общая информация

Особенности и области применения

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

  • коды  Основания

Аксессуары

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.).

Вопрос о продукции

Спросите о серии LSQ.A-SST-VD — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LSQ.A-SST-VD — Регулируемые опоры

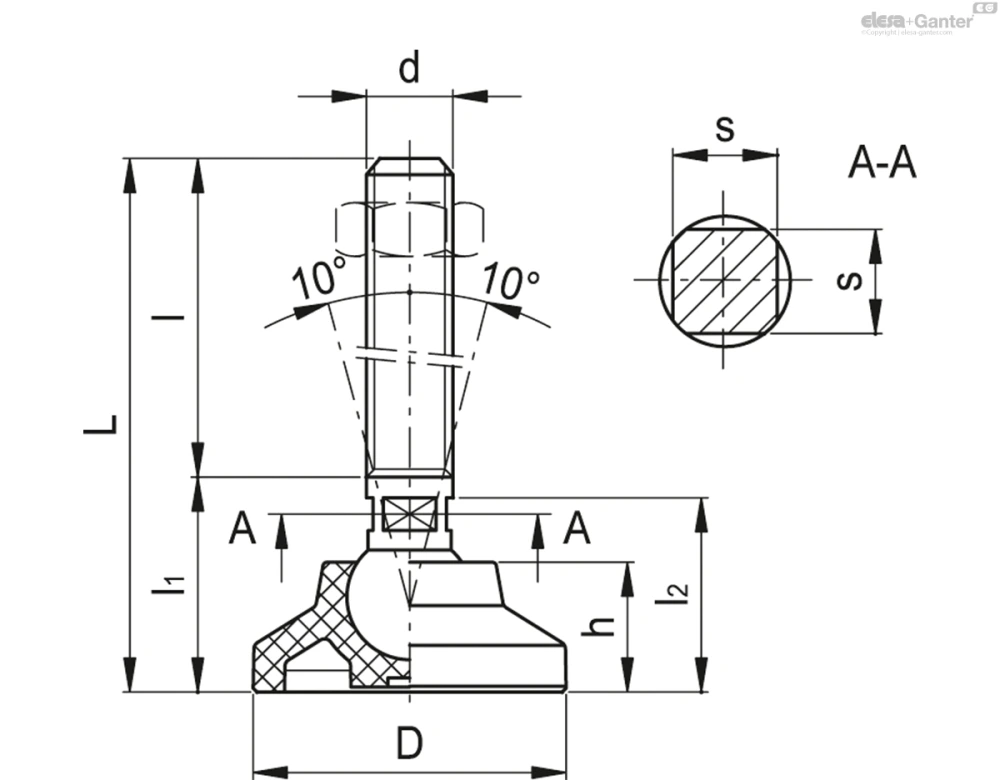

Чертёж LSQ.A-SST-VD
