Серия LSQ.A-SST-VD

LSQ.A-AS-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

с противоскользящим диском

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__ELE_OD__ VISUALLY DETECTABLEТехнополимер, цвет RAL 5005 «сигнальный синий», подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011), легко обнаруживается и распознается человеческим глазом благодаря специфике и уникальности цвета. Идеально подходит для пищевой и фармацевтической промышленностей, помогает повысить уровень безопасности в производственных процессах в полном соответствии с международными нормами. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LSQ.A-SST-VD

LSQ.A-AS-SST-VD

LSQ.A-AS-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали
LSQ.A-SST-VD

LSQ.A-SST-VD

Регулируемые опоры

Основание из визуально определяемого технополимера, стержень из нержавеющей стали

Изображения

LSQ.A-AS-SST-VD — Регулируемые опоры

Схемы

Схема LSQ.A-AS-SST-VD

LSQ.A-AS-SST-VD

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
188061 LSQ.A-25-8.5-AS-SST-M8x48-VD 25 M8 68 71 48 20 18.5 12 7 8.5 5000 26
188063 LSQ.A-25-8.5-AS-SST-M8x73-VD 25 M8 93 96 73 20 18.5 12 7 8.5 5000 36
188071 LSQ.A-25-8.5-AS-SST-M10x48-VD 25 M10 68 71 48 20 18.5 12 7 8.5 5000 33
188073 LSQ.A-25-8.5-AS-SST-M10x73-VD 25 M10 93 96 73 20 18.5 12 7 8.5 5000 49
188075 LSQ.A-25-8.5-AS-SST-M10x103-VD 25 M10 123 126 103 20 18.5 12 7 8.5 5000 67
188081 LSQ.A-25-8.5-AS-SST-M12x48-VD 25 M12 68 71 48 20 18.5 12 9 8.5 5000 44
188083 LSQ.A-25-8.5-AS-SST-M12x73-VD 25 M12 93 96 73 20 18.5 12 9 8.5 5000 66
188085 LSQ.A-25-8.5-AS-SST-M12x103-VD 25 M12 123 126 103 20 18.5 12 9 8.5 5000 97
188151 LSQ.A-25-14-AS-SST-M16x68-VD 25 M16 92 95 68 24 22.5 12 12 14 5000 102
188153 LSQ.A-25-14-AS-SST-M16x108-VD 25 M16 132 135 108 24 22.5 12 12 14 5000 166
188155 LSQ.A-25-14-AS-SST-M16x148-VD 25 M16 172 175 148 24 22.5 12 12 14 5000 230
188157 LSQ.A-25-14-AS-SST-M16x168-VD 25 M16 192 195 168 24 22.5 12 12 14 5000 262
188161 LSQ.A-32-8.5-AS-SST-M8x48-VD 32 M8 71 74 48 23 21.5 15 7 8.5 6000 32
188163 LSQ.A-32-8.5-AS-SST-M8x73-VD 32 M8 96 99 73 23 21.5 15 7 8.5 6000 42
188171 LSQ.A-32-8.5-AS-SST-M10x48-VD 32 M10 71 74 48 23 21.5 15 7 8.5 6000 39
188173 LSQ.A-32-8.5-AS-SST-M10x73-VD 32 M10 96 99 73 23 21.5 15 7 8.5 6000 55
188175 LSQ.A-32-8.5-AS-SST-M10x103-VD 32 M10 126 129 103 23 21.5 15 7 8.5 6000 73
188181 LSQ.A-32-8.5-AS-SST-M12x48-VD 32 M12 71 74 48 23 21.5 15 9 8.5 6000 50
188183 LSQ.A-32-8.5-AS-SST-M12x73-VD 32 M12 96 99 73 23 21.5 15 9 8.5 6000 72
188185 LSQ.A-32-8.5-AS-SST-M12x103-VD 32 M12 126 129 103 23 21.5 15 9 8.5 6000 103
188251 LSQ.A-32-14-AS-SST-M16x68-VD 32 M16 92 95 68 24 22.5 15 12 14 7000 108
188253 LSQ.A-32-14-AS-SST-M16x108-VD 32 M16 132 135 108 24 22.5 15 12 14 7000 172
188255 LSQ.A-32-14-AS-SST-M16x148-VD 32 M16 172 175 148 24 22.5 15 12 14 7000 236
188257 LSQ.A-32-14-AS-SST-M16x168-VD 32 M16 192 195 168 24 22.5 15 12 14 7000 268
188261 LSQ.A-40-8.5-AS-SST-M8x48-VD 40 M8 73 76 48 25 23.5 17 7 8.5 7000 40
188263 LSQ.A-40-8.5-AS-SST-M8x73-VD 40 M8 98 101 73 25 23.5 17 7 8.5 7000 50
188271 LSQ.A-40-8.5-AS-SST-M10x48-VD 40 M10 73 76 48 25 23.5 17 7 8.5 7000 47
188273 LSQ.A-40-8.5-AS-SST-M10x73-VD 40 M10 98 101 73 25 23.5 17 7 8.5 7000 63
188275 LSQ.A-40-8.5-AS-SST-M10x103-VD 40 M10 128 131 103 25 23.5 17 7 8.5 7000 81
188281 LSQ.A-40-8.5-AS-SST-M12x48-VD 40 M12 73 76 48 25 23.5 17 9 8.5 7000 58
188283 LSQ.A-40-8.5-AS-SST-M12x73-VD 40 M12 98 101 73 25 23.5 17 9 8.5 7000 80
188285 LSQ.A-40-8.5-AS-SST-M12x103-VD 40 M12 128 131 103 25 23.5 17 9 8.5 7000 111
188351 LSQ.A-40-14-AS-SST-M16x68-VD 40 M16 93 96 68 25 23.5 17 12 14 10000 116
188353 LSQ.A-40-14-AS-SST-M16x108-VD 40 M16 133 136 108 25 23.5 17 12 14 10000 180
188355 LSQ.A-40-14-AS-SST-M16x148-VD 40 M16 173 176 148 25 23.5 17 12 14 10000 244
188357 LSQ.A-40-14-AS-SST-M16x168-VD 40 M16 193 196 168 25 23.5 17 12 14 10000 276
188361 LSQ.A-50-8.5-AS-SST-M8x48-VD 50 M8 75 78 48 27 25.5 19 7 8.5 7000 51
188363 LSQ.A-50-8.5-AS-SST-M8x73-VD 50 M8 100 103 73 27 25.5 19 7 8.5 7000 61
188371 LSQ.A-50-8.5-AS-SST-M10x48-VD 50 M10 75 78 48 27 25.5 19 7 8.5 7000 58
188373 LSQ.A-50-8.5-AS-SST-M10x73-VD 50 M10 100 103 73 27 25.5 19 7 8.5 7000 74
188375 LSQ.A-50-8.5-AS-SST-M10x103-VD 50 M10 130 133 103 27 25.5 19 7 8.5 7000 92
188381 LSQ.A-50-8.5-AS-SST-M12x48-VD 50 M12 75 78 48 27 25.5 19 9 8.5 7000 69
188383 LSQ.A-50-8.5-AS-SST-M12x73-VD 50 M12 100 103 73 27 25.5 19 9 8.5 7000 91
188385 LSQ.A-50-8.5-AS-SST-M12x103-VD 50 M12 130 133 103 27 25.5 19 9 8.5 7000 122
188451 LSQ.A-50-14-AS-SST-M16x68-VD 50 M16 95 98 68 27 25.5 19 12 14 10000 127
188453 LSQ.A-50-14-AS-SST-M16x108-VD 50 M16 135 138 108 27 25.5 19 12 14 10000 191
188455 LSQ.A-50-14-AS-SST-M16x148-VD 50 M16 175 178 148 27 25.5 19 12 14 10000 255
188457 LSQ.A-50-14-AS-SST-M16x168-VD 50 M16 195 198 168 27 25.5 19 12 14 10000 287
188581 LSQ.A-60-14-AS-SST-M16x68-VD 60 M16 104 107 68 36 34.5 24 12 14 14000 130
188583 LSQ.A-60-14-AS-SST-M16x108-VD 60 M16 144 147 108 36 34.5 24 12 14 14000 182
188585 LSQ.A-60-14-AS-SST-M16x148-VD 60 M16 184 187 148 36 34.5 24 12 14 14000 235
188587 LSQ.A-60-14-AS-SST-M16x168-VD 60 M16 204 207 158 36 34.5 24 12 14 14000 261
188591 LSQ.A-60-14-AS-SST-M20x110-VD 60 M20 151 154 110 41 38.5 24 15 14 14000 282
188593 LSQ.A-60-14-AS-SST-M20x150-VD 60 M20 191 194 150 41 38.5 24 15 14 14000 362
188595 LSQ.A-60-14-AS-SST-M20x170-VD 60 M20 211 214 170 41 38.5 24 15 14 14000 405
188597 LSQ.A-60-14-AS-SST-M20x210-VD 60 M20 251 254 210 41 38.5 24 15 14 14000 486
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали AISI 304 с регулировочным квадратным участком

Стандартные исполнения

  • LSQ.A-SST-VD: без противоскользящего диска.
  • LSQ.A-AS-SST-VD: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Общая информация

Особенности и области применения

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

  • коды  Основания

Аксессуары

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT.).

Вопрос о продукции

Спросите о серии LSQ.A-AS-SST-VD — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LSQ.A-AS-SST-VD — Регулируемые опоры

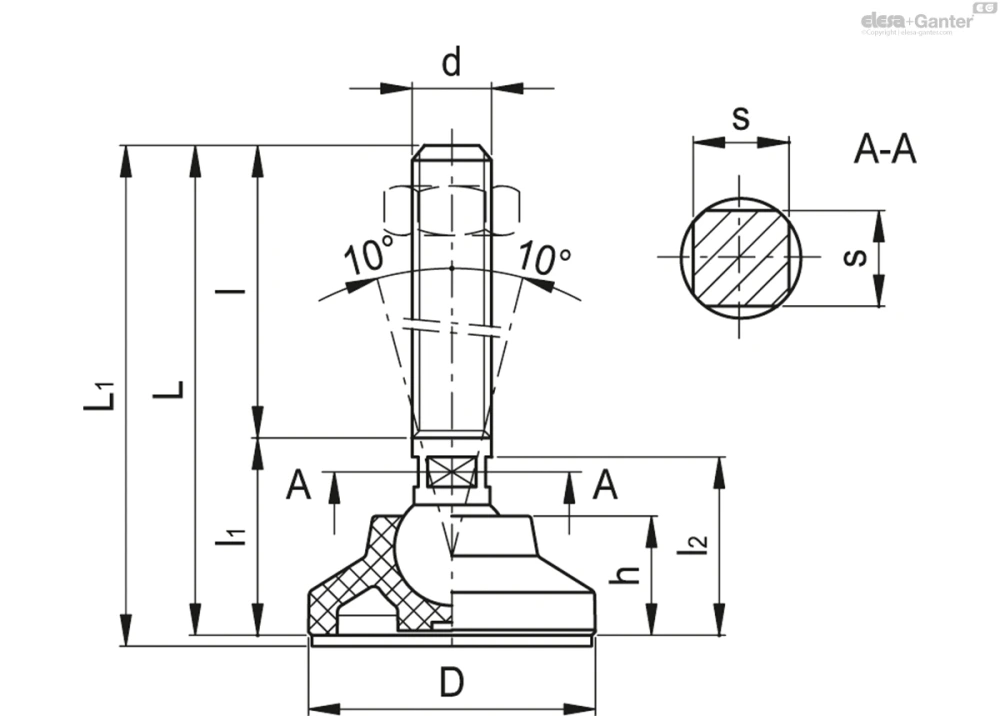

Чертёж LSQ.A-AS-SST-VD
