Серия LSQ.A-SST

LSQ.A-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

без противоскользящего диска

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LSQ.A-SST

LSQ.A-AS-SST

LSQ.A-AS-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали
LSQ.A-SST

LSQ.A-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

Изображения

LSQ.A-SST — Регулируемые опоры

Схемы

Схема LSQ.A-SST

LSQ.A-SST

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
359991 LSQ.A-25-8.5-SST-M8x48 25 M8 68 48 20 18.5 12 7 8.5 5000 24
359993 LSQ.A-25-8.5-SST-M8x73 25 M8 93 73 20 18.5 12 7 8.5 5000 34
360001 LSQ.A-25-8.5-SST-M10x48 25 M10 68 48 20 18.5 12 7 8.5 5000 31
360003 LSQ.A-25-8.5-SST-M10x73 25 M10 93 73 20 18.5 12 7 8.5 5000 47
360005 LSQ.A-25-8.5-SST-M10x103 25 M10 123 103 20 18.5 12 7 8.5 5000 65
360011 LSQ.A-25-8.5-SST-M12x48 25 M12 68 48 20 18.5 12 9 8.5 5000 42
360013 LSQ.A-25-8.5-SST-M12x73 25 M12 93 73 20 18.5 12 9 8.5 5000 64
360015 LSQ.A-25-8.5-SST-M12x103 25 M12 123 103 20 18.5 12 9 8.5 5000 95
360031 LSQ.A-25-14-SST-M16x68 25 M16 92 68 24 22.5 12 12 14 5000 100
360033 LSQ.A-25-14-SST-M16x108 25 M16 132 108 24 22.5 12 12 14 5000 164
360035 LSQ.A-25-14-SST-M16x148 25 M16 172 148 24 22.5 12 12 14 5000 228
360037 LSQ.A-25-14-SST-M16x168 25 M16 192 168 24 22.5 12 12 14 5000 260
360091 LSQ.A-32-8.5-SST-M8x48 32 M8 71 48 23 21.5 15 7 8.5 6000 28
360093 LSQ.A-32-8.5-SST-M8x73 32 M8 96 73 23 21.5 15 7 8.5 6000 38
360101 LSQ.A-32-8.5-SST-M10x48 32 M10 71 48 23 21.5 15 7 8.5 6000 35
360103 LSQ.A-32-8.5-SST-M10x73 32 M10 96 73 23 21.5 15 7 8.5 6000 51
360105 LSQ.A-32-8.5-SST-M10x103 32 M10 126 103 23 21.5 15 7 8.5 6000 69
360111 LSQ.A-32-8.5-SST-M12x48 32 M12 71 48 23 21.5 15 9 8.5 6000 46
360113 LSQ.A-32-8.5-SST-M12x73 32 M12 96 73 23 21.5 15 9 8.5 6000 68
360115 LSQ.A-32-8.5-SST-M12x103 32 M12 126 103 23 21.5 15 9 8.5 6000 99
360131 LSQ.A-32-14-SST-M16x68 32 M16 92 68 24 22.5 15 12 14 7000 104
360133 LSQ.A-32-14-SST-M16x108 32 M16 132 108 24 22.5 15 12 14 7000 168
360135 LSQ.A-32-14-SST-M16x148 32 M16 172 148 24 22.5 15 12 14 7000 232
360137 LSQ.A-32-14-SST-M16x168 32 M16 192 168 24 22.5 15 12 14 7000 264
360191 LSQ.A-40-8.5-SST-M8x48 40 M8 73 48 25 23.5 17 7 8.5 7000 33
360193 LSQ.A-40-8.5-SST-M8x73 40 M8 98 73 25 23.5 17 7 8.5 7000 43
360201 LSQ.A-40-8.5-SST-M10x48 40 M10 73 48 25 23.5 17 7 8.5 7000 40
360203 LSQ.A-40-8.5-SST-M10x73 40 M10 98 73 25 23.5 17 7 8.5 7000 56
360205 LSQ.A-40-8.5-SST-M10x103 40 M10 128 103 25 23.5 17 7 8.5 7000 74
360211 LSQ.A-40-8.5-SST-M12x48 40 M12 73 48 25 23.5 17 9 8.5 7000 51
360213 LSQ.A-40-8.5-SST-M12x73 40 M12 98 73 25 23.5 17 9 8.5 7000 73
360215 LSQ.A-40-8.5-SST-M12x103 40 M12 128 103 25 23.5 17 9 8.5 7000 104
360231 LSQ.A-40-14-SST-M16x68 40 M16 93 68 25 23.5 17 12 14 10000 109
360233 LSQ.A-40-14-SST-M16x108 40 M16 133 108 25 23.5 17 12 14 10000 173
360235 LSQ.A-40-14-SST-M16x148 40 M16 173 148 25 23.5 17 12 14 10000 237
360237 LSQ.A-40-14-SST-M16x168 40 M16 193 168 25 23.5 17 12 14 10000 269
360291 LSQ.A-50-8.5-SST-M8x48 50 M8 75 48 27 25.5 19 7 8.5 7000 39
360293 LSQ.A-50-8.5-SST-M8x73 50 M8 100 73 27 25.5 19 7 8.5 7000 49
360301 LSQ.A-50-8.5-SST-M10x48 50 M10 75 48 27 25.5 19 7 8.5 7000 46
360303 LSQ.A-50-8.5-SST-M10x73 50 M10 100 73 27 25.5 19 7 8.5 7000 62
360305 LSQ.A-50-8.5-SST-M10x103 50 M10 130 103 27 25.5 19 7 8.5 7000 80
360311 LSQ.A-50-8.5-SST-M12x48 50 M12 75 48 27 25.5 19 9 8.5 7000 57
360313 LSQ.A-50-8.5-SST-M12x73 50 M12 100 73 27 25.5 19 9 8.5 7000 79
360315 LSQ.A-50-8.5-SST-M12x103 50 M12 130 103 27 25.5 19 9 8.5 7000 110
360331 LSQ.A-50-14-SST-M16x68 50 M16 95 68 27 25.5 19 12 14 10000 115
360333 LSQ.A-50-14-SST-M16x108 50 M16 135 108 27 25.5 19 12 14 10000 179
360335 LSQ.A-50-14-SST-M16x148 50 M16 175 148 27 25.5 19 12 14 10000 243
360337 LSQ.A-50-14-SST-M16x168 50 M16 195 168 27 25.5 19 12 14 10000 275
360391 LSQ.A-60-14-SST-M16X68 60 M16 104 68 36 34.5 24 12 14 14000 130
360393 LSQ.A-60-14-SST-M16X108 60 M16 144 108 36 34.5 24 12 14 14000 182
360401 LSQ.A-60-14-SST-M16X148 60 M16 184 148 36 34.5 24 12 14 14000 235
360403 LSQ.A-60-14-SST-M16X168 60 M16 204 158 36 34.5 24 12 14 14000 261
360405 LSQ.A-60-14-SST-M20X110 60 M20 151 110 41 38.5 24 15 14 14000 282
360411 LSQ.A-60-14-SST-M20X150 60 M20 191 150 41 38.5 24 15 14 14000 362
360413 LSQ.A-60-14-SST-M20X170 60 M20 211 170 41 38.5 24 15 14 14000 405
360415 LSQ.A-60-14-SST-M20X210 60 M20 251 210 41 38.5 24 15 14 14000 486
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали AISI 304 с регулировочным квадратным участком

Стандартные исполнения

  • LSQ.A-SST: без противоскользящего диска.
  • LSQ.A-AS-SST: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Общая информация

Особенности

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск ).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

  • коды  Оснований

Аксессуары по запросу

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT. ).

Вопрос о продукции

Спросите о серии LSQ.A-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LSQ.A-SST — Регулируемые опоры

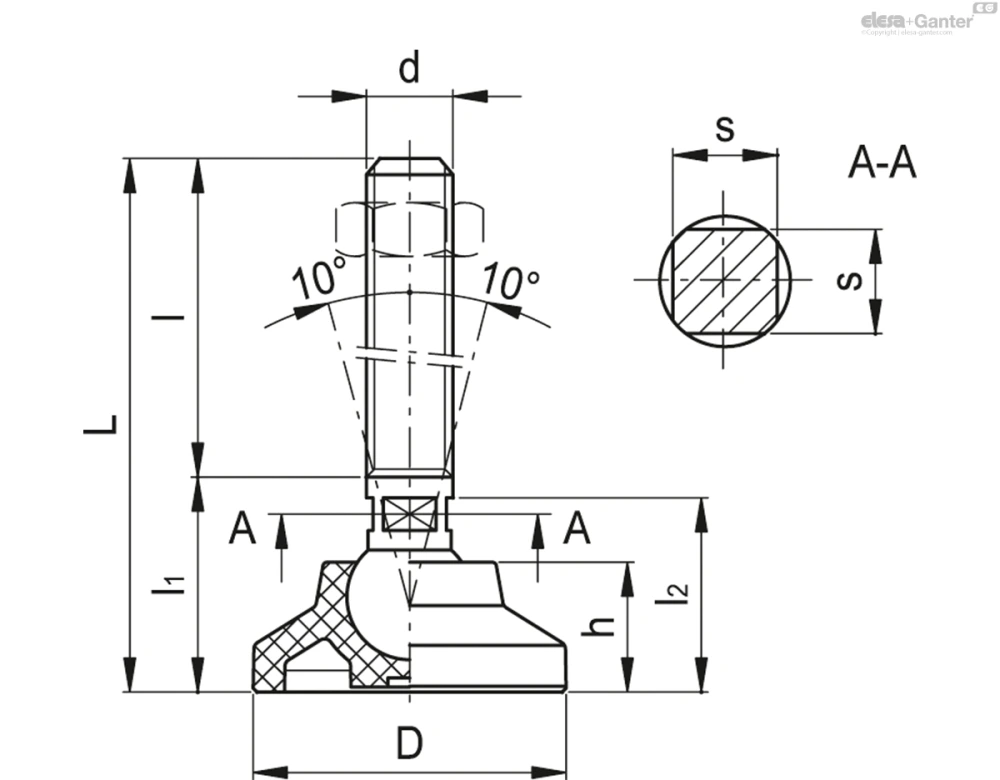

Чертёж LSQ.A-SST
