Серия LSQ.A-SST

LSQ.A-AS-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

без противоскользящего диска

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LSQ.A-SST

LSQ.A-AS-SST

LSQ.A-AS-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали
LSQ.A-SST

LSQ.A-SST

Регулируемые опоры

Основание из технополимера, винт из нержавеющей стали

Изображения

LSQ.A-AS-SST — Регулируемые опоры

Схемы

Схема LSQ.A-AS-SST

LSQ.A-AS-SST

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
360491 LSQ.A-25-8.5-AS-SST-M8x48 25 M8 68 71 48 20 18.5 12 7 8.5 5000 26
360493 LSQ.A-25-8.5-AS-SST-M8x73 25 M8 93 96 73 20 18.5 12 7 8.5 5000 36
360501 LSQ.A-25-8.5-AS-SST-M10x48 25 M10 68 71 48 20 18.5 12 7 8.5 5000 33
360503 LSQ.A-25-8.5-AS-SST-M10x73 25 M10 93 96 73 20 18.5 12 7 8.5 5000 49
360505 LSQ.A-25-8.5-AS-SST-M10x103 25 M10 123 126 103 20 18.5 12 7 8.5 5000 67
360511 LSQ.A-25-8.5-AS-SST-M12x48 25 M12 68 71 48 20 18.5 12 9 8.5 5000 44
360513 LSQ.A-25-8.5-AS-SST-M12x73 25 M12 93 96 73 20 18.5 12 9 8.5 5000 66
360515 LSQ.A-25-8.5-AS-SST-M12x103 25 M12 123 126 103 20 18.5 12 9 8.5 5000 97
360531 LSQ.A-25-14-AS-SST-M16x68 25 M16 92 95 68 24 22.5 12 12 14 5000 102
360533 LSQ.A-25-14-AS-SST-M16x108 25 M16 132 135 108 24 22.5 12 12 14 5000 166
360535 LSQ.A-25-14-AS-SST-M16x148 25 M16 172 175 148 24 22.5 12 12 14 5000 230
360537 LSQ.A-25-14-AS-SST-M16x168 25 M16 192 195 168 24 22.5 12 12 14 5000 262
360591 LSQ.A-32-8.5-AS-SST-M8x48 32 M8 71 74 48 23 21.5 15 7 8.5 6000 32
360593 LSQ.A-32-8.5-AS-SST-M8x73 32 M8 96 99 73 23 21.5 15 7 8.5 6000 42
360601 LSQ.A-32-8.5-AS-SST-M10x48 32 M10 71 74 48 23 21.5 15 7 8.5 6000 39
360603 LSQ.A-32-8.5-AS-SST-M10x73 32 M10 96 99 73 23 21.5 15 7 8.5 6000 55
360605 LSQ.A-32-8.5-AS-SST-M10x103 32 M10 126 129 103 23 21.5 15 7 8.5 6000 73
360611 LSQ.A-32-8.5-AS-SST-M12x48 32 M12 71 74 48 23 21.5 15 9 8.5 6000 50
360613 LSQ.A-32-8.5-AS-SST-M12x73 32 M12 96 99 73 23 21.5 15 9 8.5 6000 72
360615 LSQ.A-32-8.5-AS-SST-M12x103 32 M12 126 129 103 23 21.5 15 9 8.5 6000 103
360631 LSQ.A-32-14-AS-SST-M16x68 32 M16 92 95 68 24 22.5 15 12 14 7000 108
360633 LSQ.A-32-14-AS-SST-M16x108 32 M16 132 135 108 24 22.5 15 12 14 7000 172
360635 LSQ.A-32-14-AS-SST-M16x148 32 M16 172 175 148 24 22.5 15 12 14 7000 236
360637 LSQ.A-32-14-AS-SST-M16x168 32 M16 192 195 168 24 22.5 15 12 14 7000 268
360691 LSQ.A-40-8.5-AS-SST-M8x48 40 M8 73 76 48 25 23.5 17 7 8.5 7000 40
360693 LSQ.A-40-8.5-AS-SST-M8x73 40 M8 98 101 73 25 23.5 17 7 8.5 7000 50
360701 LSQ.A-40-8.5-AS-SST-M10x48 40 M10 73 76 48 25 23.5 17 7 8.5 7000 47
360703 LSQ.A-40-8.5-AS-SST-M10x73 40 M10 98 101 73 25 23.5 17 7 8.5 7000 63
360705 LSQ.A-40-8.5-AS-SST-M10x103 40 M10 128 131 103 25 23.5 17 7 8.5 7000 81
360711 LSQ.A-40-8.5-AS-SST-M12x48 40 M12 73 76 48 25 23.5 17 9 8.5 7000 58
360713 LSQ.A-40-8.5-AS-SST-M12x73 40 M12 98 101 73 25 23.5 17 9 8.5 7000 80
360715 LSQ.A-40-8.5-AS-SST-M12x103 40 M12 128 131 103 25 23.5 17 9 8.5 7000 111
360731 LSQ.A-40-14-AS-SST-M16x68 40 M16 93 96 68 25 23.5 17 12 14 10000 116
360733 LSQ.A-40-14-AS-SST-M16x108 40 M16 133 136 108 25 23.5 17 12 14 10000 180
360735 LSQ.A-40-14-AS-SST-M16x148 40 M16 173 176 148 25 23.5 17 12 14 10000 244
360737 LSQ.A-40-14-AS-SST-M16x168 40 M16 193 196 168 25 23.5 17 12 14 10000 276
360791 LSQ.A-50-8.5-AS-SST-M8x48 50 M8 75 78 48 27 25.5 19 7 8.5 7000 51
360793 LSQ.A-50-8.5-AS-SST-M8x73 50 M8 100 103 73 27 25.5 19 7 8.5 7000 61
360801 LSQ.A-50-8.5-AS-SST-M10x48 50 M10 75 78 48 27 25.5 19 7 8.5 7000 58
360803 LSQ.A-50-8.5-AS-SST-M10x73 50 M10 100 103 73 27 25.5 19 7 8.5 7000 74
360805 LSQ.A-50-8.5-AS-SST-M10x103 50 M10 130 133 103 27 25.5 19 7 8.5 7000 92
360811 LSQ.A-50-8.5-AS-SST-M12x48 50 M12 75 78 48 27 25.5 19 9 8.5 7000 69
360813 LSQ.A-50-8.5-AS-SST-M12x73 50 M12 100 103 73 27 25.5 19 9 8.5 7000 91
360815 LSQ.A-50-8.5-AS-SST-M12x103 50 M12 130 133 103 27 25.5 19 9 8.5 7000 122
360831 LSQ.A-50-14-AS-SST-M16x68 50 M16 95 98 68 27 25.5 19 12 14 10000 127
360833 LSQ.A-50-14-AS-SST-M16x108 50 M16 135 138 108 27 25.5 19 12 14 10000 191
360835 LSQ.A-50-14-AS-SST-M16x148 50 M16 175 178 148 27 25.5 19 12 14 10000 255
360837 LSQ.A-50-14-AS-SST-M16x168 50 M16 195 198 168 27 25.5 19 12 14 10000 287
360891 LSQ.A-60-14-AS-SST-M16X68 60 M16 104 107 68 36 34.5 24 12 14 14000 130
360893 LSQ.A-60-14-AS-SST-M16X108 60 M16 144 147 108 36 34.5 24 12 14 14000 182
360901 LSQ.A-60-14-AS-SST-M16X148 60 M16 184 187 148 36 34.5 24 12 14 14000 235
360903 LSQ.A-60-14-AS-SST-M16X168 60 M16 204 207 158 36 34.5 24 12 14 14000 261
360905 LSQ.A-60-14-AS-SST-M20X110 60 M20 151 154 110 41 38.5 24 15 14 14000 282
360911 LSQ.A-60-14-AS-SST-M20X150 60 M20 191 194 150 41 38.5 24 15 14 14000 362
360913 LSQ.A-60-14-AS-SST-M20X170 60 M20 211 214 170 41 38.5 24 15 14 14000 405
360915 LSQ.A-60-14-AS-SST-M20X210 60 M20 251 254 210 41 38.5 24 15 14 14000 486
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали AISI 304 с регулировочным квадратным участком

Стандартные исполнения

  • LSQ.A-SST: без противоскользящего диска.
  • LSQ.A-AS-SST: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Общая информация

Особенности

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск ).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

  • коды  Оснований

Аксессуары по запросу

Аксессуары по запросу

Гайка из нержавеющей стали AISI 304 (см. Гайки NT. ).

Вопрос о продукции

Спросите о серии LSQ.A-AS-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LSQ.A-AS-SST — Регулируемые опоры

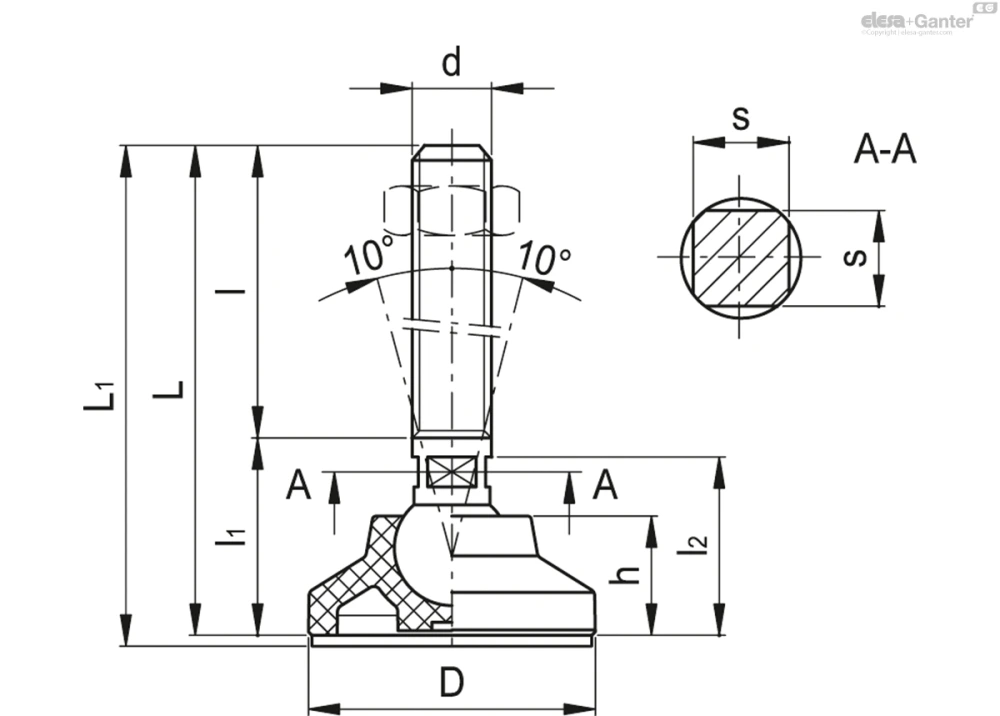

Чертёж LSQ.A-AS-SST
