Серия LS.A-STP-VD

LS.A-STP-VD

Регулируемые опоры

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера

Без противоскользящего диска

SUPER- TechnopolymerСУПЕР-технополимеры широко используются в автомобильной промышленности в так называемом процессе «замены металла». Эти конструкционные пластмассовые материалы, являющиеся новейшей разработкой, позволяют использовать изделия из технополимера в тех областях применения, где до сих пор использовались только металлические изделия, со следующими преимуществами: высокие механические характеристики, коррозионная стойкость, лёгкость, немагнитность, низкий коэффициент трения, отсутствие необходимости в техническом обслуживании, теплоизоляция, окраска в массе материала. __logo__ELE_OD__ VISUALLY DETECTABLEТехнополимер, цвет RAL 5005 «сигнальный синий», подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011), легко обнаруживается и распознается человеческим глазом благодаря специфике и уникальности цвета. Идеально подходит для пищевой и фармацевтической промышленностей, помогает повысить уровень безопасности в производственных процессах в полном соответствии с международными нормами. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) The FOOD AND DRUG ADMINISTRATION is a federal agency of the United States Department of Health and Human Services, one of the United States’ executive departments. The FDA is responsible for many things including food safety. The FDA has a positive list of substances that are allowed to come into contact with foods and beverages. Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LS.A-STP-VD

LS.A-AS-STP-VD

LS.A-AS-STP-VD

Регулируемые опоры

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера
LS.A-STP-VD

LS.A-STP-VD

Регулируемые опоры

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера

Изображения

LS.A-STP-VD — Регулируемые опоры

Схемы

Схема LS.A-STP-VD

LS.A-STP-VD

Таблица моделей — Регулируемые опоры

Артикул Описание
Шарнирное соединение Ø
В корзину
187102 LS.A-25-14-STP-M8x44-VD 25 M8 68 44 24 5 12 16 3 14 2500 10
187104 LS.A-25-14-STP-M8x69-VD 25 M8 93 69 24 5 12 16 3 14 2500 12
187112 LS.A-25-14-STP-M10x44-VD 25 M10 68 44 24 6 12 16 4 14 3500 12
187114 LS.A-25-14-STP-M10x69-VD 25 M10 93 69 24 6 12 16 4 14 3500 14
187116 LS.A-25-14-STP-M10x99-VD 25 M10 123 99 24 6 12 16 4 14 3500 17
187122 LS.A-25-14-STP-M12x44-VD 25 M12 68 44 24 7 12 16 5 14 4500 13
187124 LS.A-25-14-STP-M12x69-VD 25 M12 93 69 24 7 12 16 5 14 4500 17
187126 LS.A-25-14-STP-M12x99-VD 25 M12 123 99 24 7 12 16 5 14 4500 21
187142 LS.A-25-14-STP-M16x69-VD 25 M16 96 69 27 7 12 22 6 14 5500 27
187144 LS.A-25-14-STP-M16x109-VD 25 M16 136 109 27 7 12 22 6 14 5500 37
187146 LS.A-25-14-STP-M16x149-VD 25 M16 176 149 27 7 12 22 6 14 5000 46
187148 LS.A-25-14-STP-M16x169-VD 25 M16 196 169 27 7 12 22 6 14 5000 51
187202 LS.A-32-14-STP-M8x44-VD 32 M8 70 44 25 5 15 16 3 14 2500 15
187204 LS.A-32-14-STP-M8x69-VD 32 M8 95 69 25 5 15 16 3 14 2500 16
187212 LS.A-32-14-STP-M10x44-VD 32 M10 70 44 25 6 15 16 4 14 3500 16
187214 LS.A-32-14-STP-M10x69-VD 32 M10 95 69 25 6 15 16 4 14 3500 18
187216 LS.A-32-14-STP-M10x99-VD 32 M10 125 99 25 6 15 16 4 14 3500 21
187222 LS.A-32-14-STP-M12x44-VD 32 M12 70 44 25 7 15 16 5 14 4500 18
187224 LS.A-32-14-STP-M12x69-VD 32 M12 95 69 25 7 15 16 5 14 4500 21
187226 LS.A-32-14-STP-M12x99-VD 32 M12 125 99 25 7 15 16 5 14 4500 25
187242 LS.A-32-14-STP-M16x69-VD 32 M16 97 69 28 7 15 22 6 14 5500 31
187244 LS.A-32-14-STP-M16x109-VD 32 M16 137 109 28 7 15 22 6 14 5500 42
187246 LS.A-32-14-STP-M16x149-VD 32 M16 177 149 28 7 15 22 6 14 5000 50
187248 LS.A-32-14-STP-M16x169-VD 32 M16 197 169 28 7 15 22 6 14 5000 55
187302 LS.A-40-14-STP-M8x44-VD 40 M8 69 44 25 5 16.5 16 3 14 2500 20
187304 LS.A-40-14-STP-M8x69-VD 40 M8 94 69 25 5 16.5 16 3 14 2500 21
187312 LS.A-40-14-STP-M10x44-VD 40 M10 69 44 25 6 16.5 16 4 14 3500 21
187314 LS.A-40-14-STP-M10x69-VD 40 M10 94 69 25 6 16.5 16 4 14 3500 24
187316 LS.A-40-14-STP-M10x99-VD 40 M10 124 99 25 6 16.5 16 4 14 3500 27
187322 LS.A-40-14-STP-M12x44-VD 40 M12 69 44 25 7 16.5 16 5 14 4500 23
187324 LS.A-40-14-STP-M12x69-VD 40 M12 94 69 25 7 16.5 16 5 14 4500 26
187326 LS.A-40-14-STP-M12x99-VD 40 M12 124 99 25 7 16.5 16 5 14 4500 31
187342 LS.A-40-14-STP-M16x69-VD 40 M16 96.5 69 27.5 7 16.5 22 6 14 5500 36
187344 LS.A-40-14-STP-M16x109-VD 40 M16 136.5 109 27.5 7 16.5 22 6 14 5500 47
187346 LS.A-40-14-STP-M16x149-VD 40 M16 176.5 149 27.5 7 16.5 22 6 14 5000 55
187348 LS.A-40-14-STP-M16x169-VD 40 M16 196.5 169 27.5 7 16.5 22 6 14 5000 60
187402 LS.A-50-14-STP-M8x44-VD 50 M8 72 44 28 5 18 16 3 14 2500 26
187404 LS.A-50-14-STP-M8x69-VD 50 M8 97 69 28 5 18 16 3 14 2500 27
187412 LS.A-50-14-STP-M10x44-VD 50 M10 72 44 28 6 18 16 4 14 3500 27
187414 LS.A-50-14-STP-M10x69-VD 50 M10 97 69 28 6 18 16 4 14 3500 29
187416 LS.A-50-14-STP-M10x99-VD 50 M10 127 99 28 6 18 16 4 14 3500 32
187422 LS.A-50-14-STP-M12x44-VD 50 M12 72 44 28 7 18 16 5 14 4500 29
187424 LS.A-50-14-STP-M12x69-VD 50 M12 97 69 28 7 18 16 5 14 4500 32
187426 LS.A-50-14-STP-M12x99-VD 50 M12 127 99 28 7 18 16 5 14 4500 36
187442 LS.A-50-14-STP-M16x69-VD 50 M16 99 69 30 7 18 22 6 14 5500 42
187444 LS.A-50-14-STP-M16x109-VD 50 M16 139 109 30 7 18 22 6 14 5500 53
187446 LS.A-50-14-STP-M16x149-VD 50 M16 179 149 30 7 18 22 6 14 5000 61
187448 LS.A-50-14-STP-M16x169-VD 50 M16 199 169 30 7 18 22 6 14 5000 66
187502 LS.A-60-14-STP-M8x44-VD 60 M8 79 44 33 5 24 16 3 14 2500 39
187504 LS.A-60-14-STP-M8x69-VD 60 M8 104 69 33 5 24 16 3 14 2500 40
187512 LS.A-60-14-STP-M10x44-VD 60 M10 79 44 33 6 24 16 4 14 3500 40
187514 LS.A-60-14-STP-M10x69-VD 60 M10 104 69 33 6 24 16 4 14 3500 43
187516 LS.A-60-14-STP-M10x99-VD 60 M10 134 99 33 6 24 16 4 14 3500 43
187522 LS.A-60-14-STP-M12x44-VD 60 M12 79 44 33 7 24 16 5 14 4500 43
187524 LS.A-60-14-STP-M12x69-VD 60 M12 104 69 33 7 24 16 5 14 4500 45
187526 LS.A-60-14-STP-M12x99-VD 60 M12 134 99 33 7 24 16 5 14 4500 49
187542 LS.A-60-14-STP-M16x69-VD 60 M16 106 69 37 7 24 22 6 14 5500 55
187544 LS.A-60-14-STP-M16x109-VD 60 M16 146 109 37 7 24 22 6 14 5500 66
187546 LS.A-60-14-STP-M16x149-VD 60 M16 186 149 37 7 24 22 6 14 5000 74
187548 LS.A-60-14-STP-M16x169-VD 60 M16 206 169 37 7 24 22 6 14 5000 79
3D-модель Технические данные (PDF)

Основные характеристики

Основание

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, синий цвет RAL 5005, с шестигранным углублением и регулировочным шестигранником.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Стандартные исполнения

  • LS.A-STP-VD: без противоскользящего диска.
  • LS.A-AS-STP-VD: с противоскользящим диском из бутадиен-нитрильного каучука, твёрдость по Шору А 70, поставляется прикреплённым к основанию, подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011).

Общая информация

Особенности

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

Аксессуары

Аксессуары по запросу

NT.: Гайка из нержавеющей стали AISI 304 или оцинкованной стали.

Вопрос о продукции

Спросите о серии LS.A-STP-VD — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LS.A-STP-VD — Регулируемые опоры

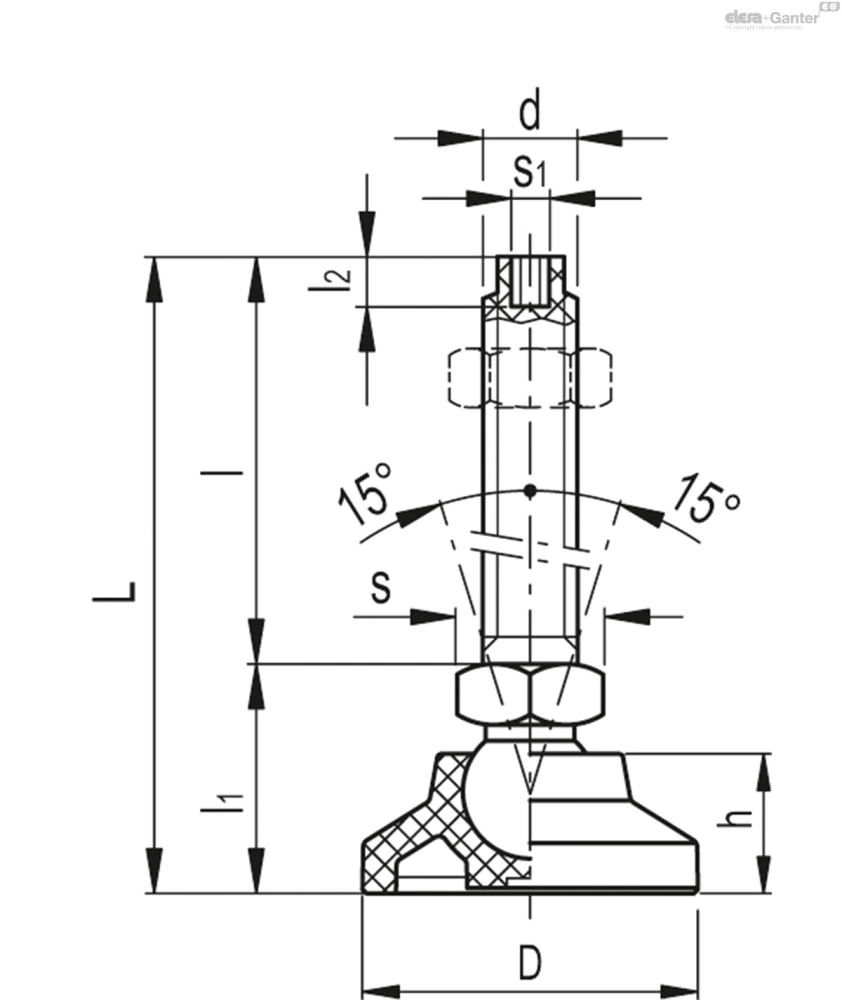

Чертёж LS.A-STP-VD
