Серия LS.A-STP-VD

LS.A-AS-STP-VD

Регулируемые опоры

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера

С противоскользящим диском

SUPER- TechnopolymerСУПЕР-технополимеры широко используются в автомобильной промышленности в так называемом процессе «замены металла». Эти конструкционные пластмассовые материалы, являющиеся новейшей разработкой, позволяют использовать изделия из технополимера в тех областях применения, где до сих пор использовались только металлические изделия, со следующими преимуществами: высокие механические характеристики, коррозионная стойкость, лёгкость, немагнитность, низкий коэффициент трения, отсутствие необходимости в техническом обслуживании, теплоизоляция, окраска в массе материала. __logo__ELE_OD__ VISUALLY DETECTABLEТехнополимер, цвет RAL 5005 «сигнальный синий», подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011), легко обнаруживается и распознается человеческим глазом благодаря специфике и уникальности цвета. Идеально подходит для пищевой и фармацевтической промышленностей, помогает повысить уровень безопасности в производственных процессах в полном соответствии с международными нормами. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) The FOOD AND DRUG ADMINISTRATION is a federal agency of the United States Department of Health and Human Services, one of the United States’ executive departments. The FDA is responsible for many things including food safety. The FDA has a positive list of substances that are allowed to come into contact with foods and beverages. Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LS.A-STP-VD

LS.A-AS-STP-VD

LS.A-AS-STP-VD

Регулируемые опоры

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера
LS.A-STP-VD

LS.A-STP-VD

Регулируемые опоры

Основание из технополимера, винт из визуально определяемого СУПЕР-технополимера

Изображения

LS.A-AS-STP-VD — Регулируемые опоры

Схемы

Схема LS.A-AS-STP-VD

LS.A-AS-STP-VD

Таблица моделей — Регулируемые опоры

Артикул Описание
Шарнирное соединение Ø
Вес (г) В корзину
188102 LS.A-25-14-AS-STP-M8x44-VD 25 M8 69 72 44 25 5 12 16 3 14 2500 13
188104 LS.A-25-14-AS-STP-M8x69-VD 25 M8 94 97 69 25 5 12 16 3 14 2500 14
188112 LS.A-25-14-AS-STP-M10x44-VD 25 M10 69 72 44 25 6 12 16 4 14 3500 14
188114 LS.A-25-14-AS-STP-M10x69-VD 25 M10 94 97 69 25 6 12 16 4 14 3500 17
188116 LS.A-25-14-AS-STP-M10x99-VD 25 M10 124 127 99 25 6 12 16 4 14 3500 19
188122 LS.A-25-14-AS-STP-M12x44-VD 25 M12 69 72 44 25 7 12 16 5 14 4500 16
188124 LS.A-25-14-AS-STP-M12x69-VD 25 M12 94 97 69 25 7 12 16 5 14 4500 19
188126 LS.A-25-14-AS-STP-M12x99-VD 25 M12 124 127 99 25 7 12 16 5 14 4500 23
188142 LS.A-25-14-AS-STP-M16x69-VD 25 M16 96 99 69 27 7 12 22 6 14 5500 29
188144 LS.A-25-14-AS-STP-M16x109-VD 25 M16 136 139 109 27 7 12 22 6 14 5500 40
188146 LS.A-25-14-AS-STP-M16x149-VD 25 M16 176 179 149 27 7 12 22 6 14 5000 48
188148 LS.A-25-14-AS-STP-M16x169-VD 25 M16 196 199 169 27 7 12 22 6 14 5000 53
188202 LS.A-32-14-AS-STP-M8x44-VD 32 M8 70 73 44 26 5 15 16 3 14 2500 19
188204 LS.A-32-14-AS-STP-M8x69-VD 32 M8 95 98 69 26 5 15 16 3 14 2500 21
188212 LS.A-32-14-AS-STP-M10x44-VD 32 M10 70 73 44 26 6 15 16 4 14 3500 21
188214 LS.A-32-14-AS-STP-M10x69-VD 32 M10 95 98 69 26 6 15 16 4 14 3500 23
188216 LS.A-32-14-AS-STP-M10x99-VD 32 M10 125 128 99 26 6 15 16 4 14 3500 26
188222 LS.A-32-14-AS-STP-M12x44-VD 32 M12 70 73 44 26 7 15 16 5 14 4500 22
188224 LS.A-32-14-AS-STP-M12x69-VD 32 M12 95 98 69 26 7 15 16 5 14 4500 25
188226 LS.A-32-14-AS-STP-M12x99-VD 32 M12 125 128 99 26 7 15 16 5 14 4500 30
188242 LS.A-32-14-AS-STP-M16x69-VD 32 M16 97 100 69 28 7 15 22 6 14 5500 36
188244 LS.A-32-14-AS-STP-M16x109-VD 32 M16 137 140 109 28 7 15 22 6 14 5500 46
188246 LS.A-32-14-AS-STP-M16x149-VD 32 M16 177 180 149 28 7 15 22 6 14 5000 55
188248 LS.A-32-14-AS-STP-M16x169-VD 32 M16 197 200 169 28 7 15 22 6 14 5000 59
188302 LS.A-40-14-AS-STP-M8x44-VD 40 M8 69.5 72.5 44 25.5 5 16.5 16 3 14 2500 27
188304 LS.A-40-14-AS-STP-M8x69-VD 40 M8 94.5 97.5 69 25.5 5 16.5 16 3 14 2500 28
188312 LS.A-40-14-AS-STP-M10x44-VD 40 M10 69.5 72.5 44 25.5 6 16.5 16 4 14 3500 28
188314 LS.A-40-14-AS-STP-M10x69-VD 40 M10 94.5 97.5 69 25.5 6 16.5 16 4 14 3500 31
188316 LS.A-40-14-AS-STP-M10x99-VD 40 M10 124.5 127.5 99 25.5 6 16.5 16 4 14 3500 34
188322 LS.A-40-14-AS-STP-M12x44-VD 40 M12 69.5 72.5 44 25.5 7 16.5 16 5 14 4500 30
188324 LS.A-40-14-AS-STP-M12x69-VD 40 M12 94.5 97.5 69 25.5 7 16.5 16 5 14 4500 33
188326 LS.A-40-14-AS-STP-M12x99-VD 40 M12 124.5 127.5 99 25.5 7 16.5 16 5 14 4500 38
188342 LS.A-40-14-AS-STP-M16x69-VD 40 M16 96.5 99.5 69 27.5 7 16.5 22 6 14 5500 44
188344 LS.A-40-14-AS-STP-M16x109-VD 40 M16 136.5 139.5 109 27.5 7 16.5 22 6 14 5500 54
188346 LS.A-40-14-AS-STP-M16x149-VD 40 M16 176.5 179.5 149 27.5 7 16.5 22 6 14 5000 62
188348 LS.A-40-14-AS-STP-M16x169-VD 40 M16 196.5 199.5 169 27.5 7 16.5 22 6 14 5000 67
188402 LS.A-50-14-AS-STP-M8x44-VD 50 M8 72 75 44 28 5 18 16 3 14 2500 31
188404 LS.A-50-14-AS-STP-M8x69-VD 50 M8 97 100 69 28 5 18 16 3 14 2500 32
188412 LS.A-50-14-AS-STP-M10x44-VD 50 M10 72 75 44 28 6 18 16 4 14 3500 32
188414 LS.A-50-14-AS-STP-M10x69-VD 50 M10 97 100 69 28 6 18 16 4 14 3500 34
188416 LS.A-50-14-AS-STP-M10x99-VD 50 M10 127 130 99 28 6 18 16 4 14 3500 37
188422 LS.A-50-14-AS-STP-M12x44-VD 50 M12 72 75 44 28 7 18 16 5 14 4500 34
188424 LS.A-50-14-AS-STP-M12x69-VD 50 M12 97 100 69 28 7 18 16 5 14 4500 37
188426 LS.A-50-14-AS-STP-M12x99-VD 50 M12 127 130 99 28 7 18 16 5 14 4500 41
188442 LS.A-50-14-AS-STP-M16x69-VD 50 M16 99 102 69 30 7 18 22 6 14 5500 47
188444 LS.A-50-14-AS-STP-M16x109-VD 50 M16 139 142 109 30 7 18 22 6 14 5500 57
188446 LS.A-50-14-AS-STP-M16x149-VD 50 M16 179 182 149 30 7 18 22 6 14 5000 66
188448 LS.A-50-14-AS-STP-M16x169-VD 50 M16 199 202 169 30 7 18 22 6 14 5000 71
188502 LS.A-60-14-AS-STP-M8x44-VD 60 M8 79 82 44 35 5 24 16 3 14 2500 60
188504 LS.A-60-14-AS-STP-M8x69-VD 60 M8 104 107 69 35 5 24 16 3 14 2500 62
188512 LS.A-60-14-AS-STP-M10x44-VD 60 M10 79 82 44 35 6 24 16 4 14 3500 62
188514 LS.A-60-14-AS-STP-M10x69-VD 60 M10 104 107 69 35 6 24 16 4 14 3500 64
188516 LS.A-60-14-AS-STP-M10x99-VD 60 M10 134 137 99 35 6 24 16 4 14 3500 67
188522 LS.A-60-14-AS-STP-M12x44-VD 60 M12 79 82 44 35 7 24 16 5 14 4500 63
188524 LS.A-60-14-AS-STP-M12x69-VD 60 M12 104 107 69 35 7 24 16 5 14 4500 67
188526 LS.A-60-14-AS-STP-M12x99-VD 60 M12 134 137 99 35 7 24 16 5 14 4500 71
188542 LS.A-60-14-AS-STP-M16x69-VD 60 M16 106 109 69 37 7 24 22 6 14 5500 77
188544 LS.A-60-14-AS-STP-M16x109-VD 60 M16 146 149 109 37 7 24 22 6 14 5500 87
188546 LS.A-60-14-AS-STP-M16x149-VD 60 M16 186 189 149 37 7 24 22 6 14 5000 96
188548 LS.A-60-14-AS-STP-M16x169-VD 60 M16 206 209 169 37 7 24 22 6 14 5000 100
3D-модель Технические данные (PDF)

Основные характеристики

Основание

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт с шарнирной головкой

СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, синий цвет RAL 5005, с шестигранным углублением и регулировочным шестигранником.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Стандартные исполнения

  • LS.A-STP-VD: без противоскользящего диска.
  • LS.A-AS-STP-VD: с противоскользящим диском из бутадиен-нитрильного каучука, твёрдость по Шору А 70, поставляется прикреплённым к основанию, подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011).

Общая информация

Особенности

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящие диски).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

Аксессуары

Аксессуары по запросу

NT.: Гайка из нержавеющей стали AISI 304 или оцинкованной стали.

Вопрос о продукции

Спросите о серии LS.A-AS-STP-VD — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LS.A-AS-STP-VD — Регулируемые опоры

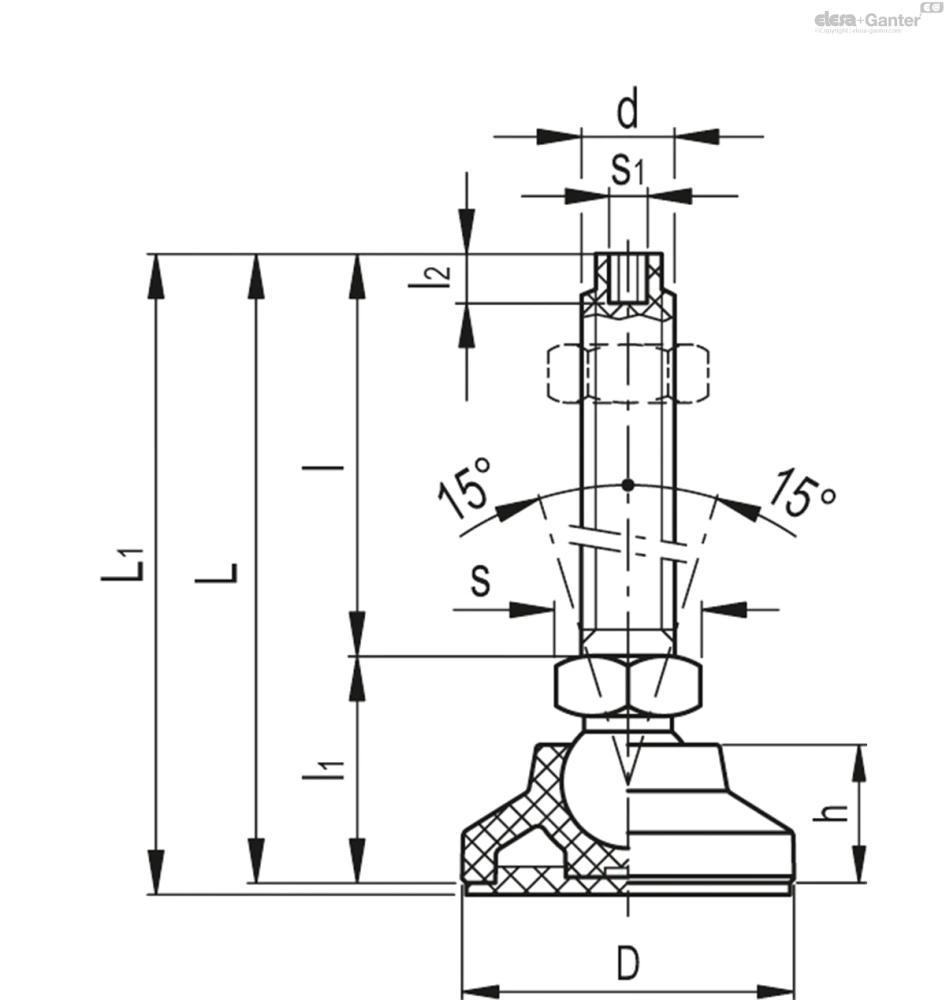

Чертёж LS.A-AS-STP-VD
