Серия LS.A-STP

LS.A-STP

Регулируемые опоры

Основание из технополимера, винт из СУПЕР-технополимера

без противоскользящего диска

Таблица (PDF)

Исполнения серии LS.A-STP

LS.A-AS-STP

Регулируемые опоры

Основание из технополимера, винт из СУПЕР-технополимера

LS.A-STP

Регулируемые опоры

Основание из технополимера, винт из СУПЕР-технополимера

LS.A-STP

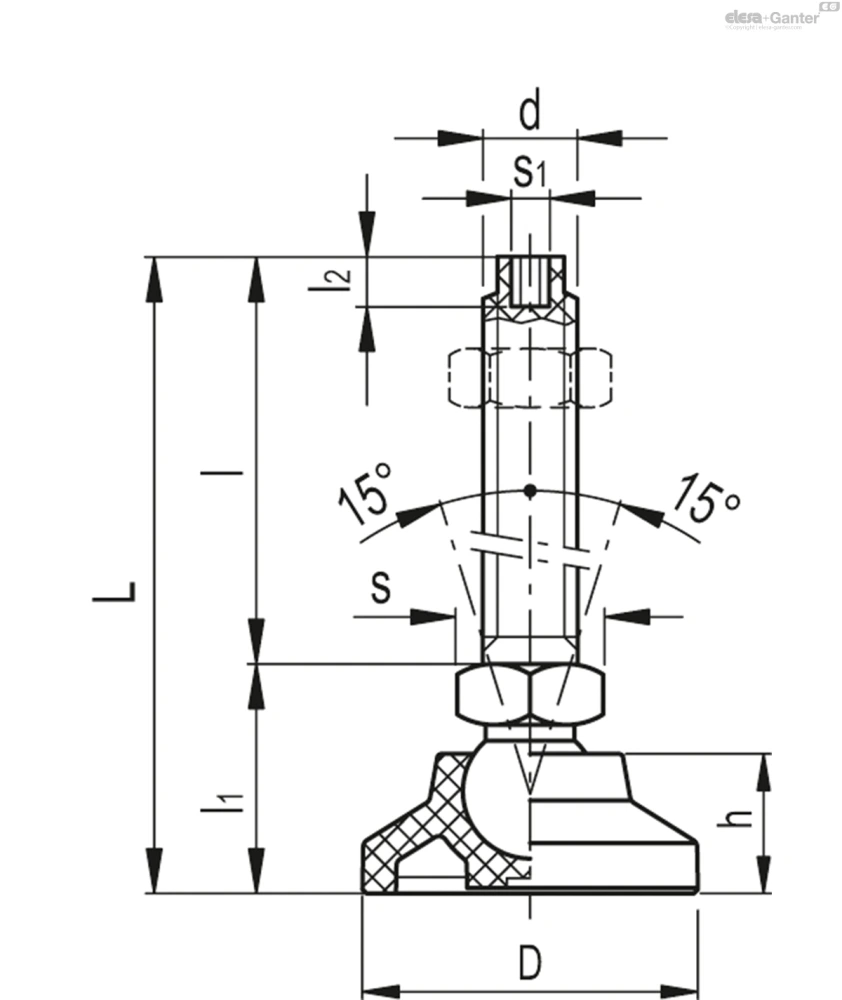

Таблица моделей — Регулируемые опоры

Артикул	Описание	D	d	L	l	l₁	l₂	h	s	s₁	Шарнирное соединение Ø	Макс. статическая нагрузка* Н	Вес (г)
341123	LS.A-25-14-STP-M8x44	25	M8	68	44	24	5	12	16	3	14	2700	10
341127	LS.A-25-14-STP-M8x69	25	M8	93	69	24	5	12	16	3	14	2700	12
341223	LS.A-25-14-STP-M10x44	25	M10	68	44	24	6	12	16	4	14	4800	12
341227	LS.A-25-14-STP-M10x69	25	M10	93	69	24	6	12	16	4	14	5000	14
341233	LS.A-25-14-STP-M10x99	25	M10	123	99	24	6	12	16	4	14	5100	17
341323	LS.A-25-14-STP-M12x44	25	M12	68	44	24	7	12	16	5	14	6800	13
341327	LS.A-25-14-STP-M12x69	25	M12	93	69	24	7	12	16	5	14	7000	17
341333	LS.A-25-14-STP-M12x99	25	M12	123	99	24	7	12	16	5	14	7000	21
341523	LS.A-25-14-STP-M16x69	25	M16	96	69	27	7	12	22	6	14	7000	27
341527	LS.A-25-14-STP-M16x109	25	M16	136	109	27	7	12	22	6	14	7000	37
341543	LS.A-25-14-STP-M16x149	25	M16	176	149	27	7	12	22	6	14	7000	46
341563	LS.A-25-14-STP-M16x169	25	M16	196	169	27	7	12	22	6	14	6000	51
342123	LS.A-32-14-STP-M8x44	32	M8	69	44	25	5	15	16	3	14	2700	15
342127	LS.A-32-14-STP-M8x69	32	M8	94	69	25	5	15	16	3	14	2700	16
342223	LS.A-32-14-STP-M10x44	32	M10	69	44	25	6	15	16	4	14	4800	16
342227	LS.A-32-14-STP-M10x69	32	M10	94	69	25	6	15	16	4	14	5000	18
342233	LS.A-32-14-STP-M10x99	32	M10	124	99	25	6	15	16	4	14	5100	21
342323	LS.A-32-14-STP-M12x44	32	M12	69	44	25	7	15	16	5	14	6800	18
342327	LS.A-32-14-STP-M12x69	32	M12	94	69	25	7	15	16	5	14	7000	21
342333	LS.A-32-14-STP-M12x99	32	M12	124	99	25	7	15	16	5	14	7000	25
342523	LS.A-32-14-STP-M16x69	32	M16	97	69	28	7	15	22	6	14	8000	31
342527	LS.A-32-14-STP-M16x109	32	M16	137	109	28	7	15	22	6	14	8000	42
342543	LS.A-32-14-STP-M16x149	32	M16	177	149	28	7	15	22	6	14	7000	50
342563	LS.A-32-14-STP-M16x169	32	M16	197	169	28	7	15	22	6	14	6000	55
343123	LS.A-40-14-STP-M8x44	40	M8	69.5	44	25.5	5	16.5	16	3	14	2700	20
343127	LS.A-40-14-STP-M8x69	40	M8	94.5	69	25.5	5	16.5	16	3	14	2700	21
343223	LS.A-40-14-STP-M10x44	40	M10	69.5	44	25.5	6	16.5	16	4	14	4800	21
343227	LS.A-40-14-STP-M10x69	40	M10	94.5	69	25.5	6	16.5	16	4	14	5000	24
343233	LS.A-40-14-STP-M10x99	40	M10	124.5	99	25.5	6	16.5	16	4	14	5100	27
343323	LS.A-40-14-STP-M12x44	40	M12	69.5	44	25.5	7	16.5	16	5	14	6800	23
343327	LS.A-40-14-STP-M12x69	40	M12	94.5	69	25.5	7	16.5	16	5	14	7000	26
343333	LS.A-40-14-STP-M12x99	40	M12	124.5	99	25.5	7	16.5	16	5	14	7000	31
343523	LS.A-40-14-STP-M16x69	40	M16	96.5	69	27.5	7	16.5	22	6	14	8000	36
343527	LS.A-40-14-STP-M16x109	40	M16	136.5	109	27.5	7	16.5	22	6	14	8000	47
343543	LS.A-40-14-STP-M16x149	40	M16	176.5	149	27.5	7	16.5	22	6	14	7000	55
343563	LS.A-40-14-STP-M16x169	40	M16	196.5	169	27.5	7	16.5	22	6	14	6000	60
344123	LS.A-50-14-STP-M8x44	50	M8	72	44	28	5	18	16	3	14	2700	26
344127	LS.A-50-14-STP-M8x69	50	M8	97	69	28	5	18	16	3	14	2700	27
344223	LS.A-50-14-STP-M10x44	50	M10	72	44	28	6	18	16	4	14	4800	27
344227	LS.A-50-14-STP-M10x69	50	M10	97	69	28	6	18	16	4	14	5000	29
344233	LS.A-50-14-STP-M10x99	50	M10	127	99	28	6	18	16	4	14	5100	32
344323	LS.A-50-14-STP-M12x44	50	M12	72	44	28	7	18	16	5	14	6800	29
344327	LS.A-50-14-STP-M12x69	50	M12	97	69	28	7	18	16	5	14	7000	32
344333	LS.A-50-14-STP-M12x99	50	M12	127	99	28	7	18	16	5	14	7000	36
344523	LS.A-50-14-STP-M16x69	50	M16	99	69	30	7	18	22	6	14	8000	42
344527	LS.A-50-14-STP-M16x109	50	M16	139	109	30	7	18	22	6	14	8000	53
344543	LS.A-50-14-STP-M16x149	50	M16	179	149	30	7	18	22	6	14	7000	61
344563	LS.A-50-14-STP-M16x169	50	M16	199	169	30	7	18	22	6	14	6000	66
344613	LS.A-60-14-STP-M8x44	60	M8	79	44	33	5	24	16	3	14	2700	39
344617	LS.A-60-14-STP-M8x69	60	M8	104	69	33	5	24	16	3	14	2700	40
344623	LS.A-60-14-STP-M10x44	60	M10	79	44	33	6	24	16	4	14	4800	40
344627	LS.A-60-14-STP-M10x69	60	M10	104	69	33	6	24	16	4	14	5000	43
344633	LS.A-60-14-STP-M10x99	60	M10	134	99	33	6	24	16	4	14	5100	43
344723	LS.A-60-14-STP-M12x44	60	M12	79	44	33	7	24	16	5	14	6800	43
344727	LS.A-60-14-STP-M12x69	60	M12	104	69	33	7	24	16	5	14	7000	45
344733	LS.A-60-14-STP-M12x99	60	M12	134	99	33	7	24	16	5	14	7000	49
345227	LS.A-60-14-STP-M16x69	60	M16	106	69	37	7	24	22	6	14	8000	55
345233	LS.A-60-14-STP-M16x109	60	M16	146	109	37	7	24	22	6	14	8000	66
345237	LS.A-60-14-STP-M16x149	60	M16	186	149	37	7	24	22	6	14	7000	74
345243	LS.A-60-14-STP-M16x169	60	M16	206	169	37	7	24	22	6	14	6000	79

3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, с шестигранным углублением и регулировочным шестигранником.

Стандартные исполнения

LS.A-STP: без противоскользящего диска.

LS.A-AS-STP: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Общая информация

Особенности

Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:
