Серия LS.A-STP

LS.A-AS-STP

Регулируемые опоры

Основание из технополимера, винт из СУПЕР-технополимера

с противоскользящим диском

__logo__ELE_OD__ SUPER- TechnopolymerСУПЕР-технополимеры широко используются в автомобильной промышленности в так называемом процессе «замены металла». Эти конструкционные пластмассовые материалы, являющиеся новейшей разработкой, позволяют использовать изделия из технополимера в тех областях применения, где до сих пор использовались только металлические изделия, со следующими преимуществами: высокие механические характеристики, коррозионная стойкость, лёгкость, немагнитность, низкий коэффициент трения, отсутствие необходимости в техническом обслуживании, теплоизоляция, окраска в массе материала. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LS.A-STP

LS.A-AS-STP

LS.A-AS-STP

Регулируемые опоры

Основание из технополимера, винт из СУПЕР-технополимера
LS.A-STP

LS.A-STP

Регулируемые опоры

Основание из технополимера, винт из СУПЕР-технополимера

Изображения

LS.A-AS-STP — Регулируемые опоры

Схемы

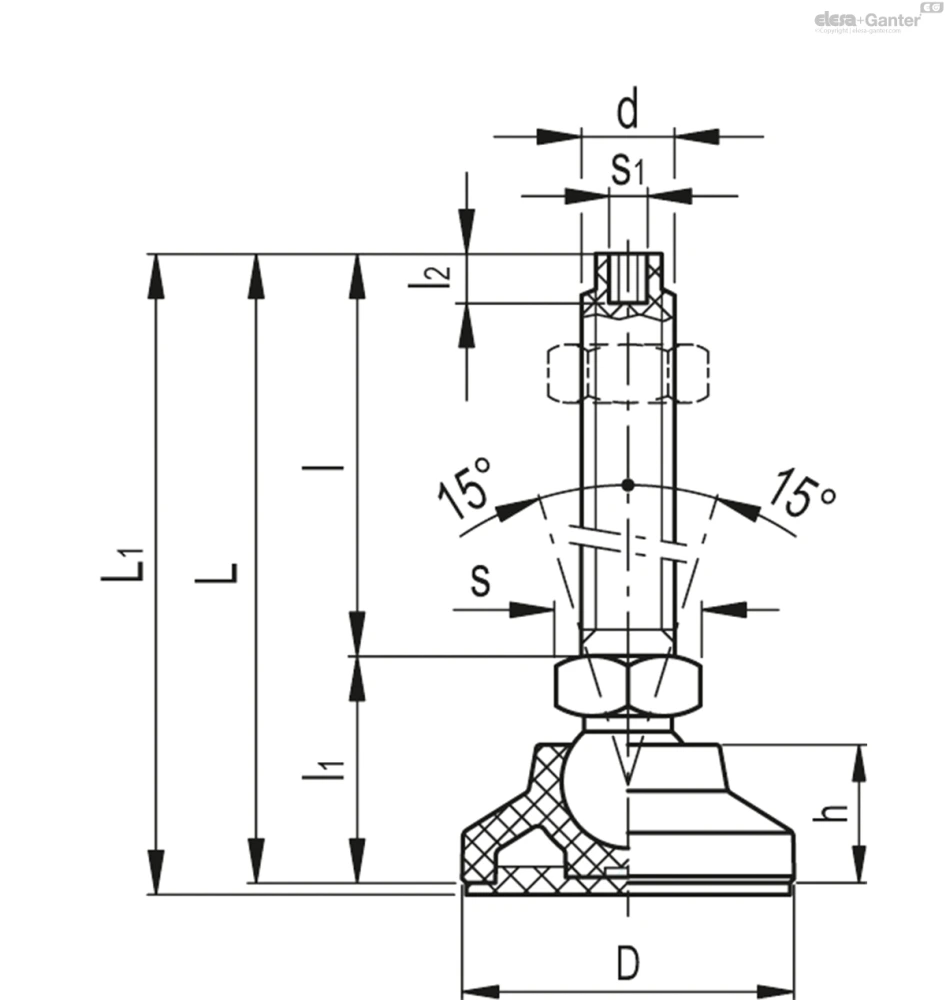

Схема LS.A-AS-STP

LS.A-AS-STP

Таблица моделей — Регулируемые опоры

Артикул Описание
Шарнирное соединение Ø
Вес (г) В корзину
346123 LS.A-25-14-AS-STP-M8x44 25 M8 68 71 44 24 5 12 16 3 14 2700 13
346127 LS.A-25-14-AS-STP-M8x69 25 M8 93 96 69 24 5 12 16 3 14 2700 14
346223 LS.A-25-14-AS-STP-M10x44 25 M10 68 71 44 24 6 12 16 4 14 4800 14
346227 LS.A-25-14-AS-STP-M10x69 25 M10 93 96 69 24 6 12 16 4 14 5000 17
346233 LS.A-25-14-AS-STP-M10x99 25 M10 123 126 99 24 6 12 16 4 14 5100 19
346323 LS.A-25-14-AS-STP-M12x44 25 M12 68 71 44 24 7 12 16 5 14 6800 16
346327 LS.A-25-14-AS-STP-M12x69 25 M12 93 96 69 24 7 12 16 5 14 7000 19
346333 LS.A-25-14-AS-STP-M12x99 25 M12 123 126 99 24 7 12 16 5 14 7000 23
346523 LS.A-25-14-AS-STP-M16x69 25 M16 96 99 69 27 7 12 22 6 14 7000 29
346527 LS.A-25-14-AS-STP-M16x109 25 M16 136 139 109 27 7 12 22 6 14 7000 40
346543 LS.A-25-14-AS-STP-M16x149 25 M16 176 179 149 27 7 12 22 6 14 7000 48
346563 LS.A-25-14-AS-STP-M16x169 25 M16 196 199 169 27 7 12 22 6 14 6000 53
347123 LS.A-32-14-AS-STP-M8x44 32 M8 69 72 44 25 5 15 16 3 14 2700 19
347127 LS.A-32-14-AS-STP-M8x69 32 M8 94 97 69 25 5 15 16 3 14 2700 21
347223 LS.A-32-14-AS-STP-M10x44 32 M10 69 72 44 25 6 15 16 4 14 4800 21
347227 LS.A-32-14-AS-STP-M10x69 32 M10 94 97 69 25 6 15 16 4 14 5000 23
347233 LS.A-32-14-AS-STP-M10x99 32 M10 124 127 99 25 6 15 16 4 14 5100 26
347323 LS.A-32-14-AS-STP-M12x44 32 M12 69 72 44 25 7 15 16 5 14 6800 22
347327 LS.A-32-14-AS-STP-M12x69 32 M12 94 97 69 25 7 15 16 5 14 7000 25
347333 LS.A-32-14-AS-STP-M12x99 32 M12 124 127 99 25 7 15 16 5 14 7000 30
347523 LS.A-32-14-AS-STP-M16x69 32 M16 97 100 69 28 7 15 22 6 14 8000 36
347527 LS.A-32-14-AS-STP-M16x109 32 M16 137 140 109 28 7 15 22 6 14 8000 46
347543 LS.A-32-14-AS-STP-M16x149 32 M16 177 180 149 28 7 15 22 6 14 7000 55
347563 LS.A-32-14-AS-STP-M16x169 32 M16 197 200 169 28 7 15 22 6 14 6000 59
348123 LS.A-40-14-AS-STP-M8x44 40 M8 69.5 72.5 44 25.5 5 16.5 16 3 14 2700 27
348127 LS.A-40-14-AS-STP-M8x69 40 M8 94.5 97.5 69 25.5 5 16.5 16 3 14 2700 28
348223 LS.A-40-14-AS-STP-M10x44 40 M10 69.5 72.5 44 25.5 6 16.5 16 4 14 4800 28
348227 LS.A-40-14-AS-STP-M10x69 40 M10 94.5 97.5 69 25.5 6 16.5 16 4 14 5000 31
348233 LS.A-40-14-AS-STP-M10x99 40 M10 124.5 127.5 99 25.5 6 16.5 16 4 14 5100 34
348323 LS.A-40-14-AS-STP-M12x44 40 M12 69.5 72.5 44 25.5 7 16.5 16 5 14 6800 30
348327 LS.A-40-14-AS-STP-M12x69 40 M12 94.5 97.5 69 25.5 7 16.5 16 5 14 7000 33
348333 LS.A-40-14-AS-STP-M12x99 40 M12 124.5 127.5 99 25.5 7 16.5 16 5 14 7000 38
348523 LS.A-40-14-AS-STP-M16x69 40 M16 96.5 99.5 69 27.5 7 16.5 22 6 14 8000 44
348527 LS.A-40-14-AS-STP-M16x109 40 M16 136.5 139.5 109 27.5 7 16.5 22 6 14 8000 54
348543 LS.A-40-14-AS-STP-M16x149 40 M16 176.5 179.5 149 27.5 7 16.5 22 6 14 7000 62
348563 LS.A-40-14-AS-STP-M16x169 40 M16 196.5 199.5 169 27.5 7 16.5 22 6 14 6000 67
349123 LS.A-50-14-AS-STP-M8x44 50 M8 72 75 44 28 5 18 16 3 14 2700 31
349127 LS.A-50-14-AS-STP-M8x69 50 M8 97 100 69 28 5 18 16 3 14 2700 32
349223 LS.A-50-14-AS-STP-M10x44 50 M10 72 75 44 28 6 18 16 4 14 4800 32
349227 LS.A-50-14-AS-STP-M10x69 50 M10 97 100 69 28 6 18 16 4 14 5000 34
349233 LS.A-50-14-AS-STP-M10x99 50 M10 127 130 99 28 6 18 16 4 14 5100 37
349323 LS.A-50-14-AS-STP-M12x44 50 M12 72 75 44 28 7 18 16 5 14 6800 34
349327 LS.A-50-14-AS-STP-M12x69 50 M12 97 100 69 28 7 18 16 5 14 7000 37
349333 LS.A-50-14-AS-STP-M12x99 50 M12 127 130 99 28 7 18 16 5 14 7000 41
349523 LS.A-50-14-AS-STP-M16x69 50 M16 99 102 69 30 7 18 22 6 14 8000 47
349527 LS.A-50-14-AS-STP-M16x109 50 M16 139 142 109 30 7 18 22 6 14 8000 57
349543 LS.A-50-14-AS-STP-M16x149 50 M16 179 182 149 30 7 18 22 6 14 7000 66
349563 LS.A-50-14-AS-STP-M16x169 50 M16 199 202 169 30 7 18 22 6 14 6000 71
349613 LS.A-60-14-AS-STP-M8x44 60 M8 79 82 44 35 5 24 16 3 14 2700 60
349617 LS.A-60-14-AS-STP-M8x69 60 M8 104 107 69 35 5 24 16 3 14 2700 62
349623 LS.A-60-14-AS-STP-M10x44 60 M10 79 82 44 35 6 24 16 4 14 4800 62
349627 LS.A-60-14-AS-STP-M10x69 60 M10 104 107 69 35 6 24 16 4 14 5000 64
349633 LS.A-60-14-AS-STP-M10x99 60 M10 134 137 99 35 6 24 16 4 14 5100 67
349723 LS.A-60-14-AS-STP-M12x44 60 M12 79 82 44 35 7 24 16 5 14 6800 63
349727 LS.A-60-14-AS-STP-M12x69 60 M12 104 107 69 35 7 24 16 5 14 7000 67
349733 LS.A-60-14-AS-STP-M12x99 60 M12 134 137 99 35 7 24 16 5 14 7000 71
350227 LS.A-60-14-AS-STP-M16x69 60 M16 106 109 69 37 7 24 22 6 14 8000 77
350233 LS.A-60-14-AS-STP-M16x109 60 M16 146 149 109 37 7 24 22 6 14 8000 87
350323 LS.A-60-14-AS-STP-M16x149 60 M16 186 189 149 37 7 24 22 6 14 7000 96
350327 LS.A-60-14-AS-STP-M16x169 60 M16 206 209 169 37 7 24 22 6 14 6000 100
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

СУПЕР-технополимер на основе полиамида (PA), армированного стекловолокном, с шестигранным углублением и регулировочным шестигранником.

Стандартные исполнения

  • LS.A-STP: без противоскользящего диска.
  • LS.A-AS-STP: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твердость по Шору А 70, поставляется прикрепленным к основанию.

Общая информация

Особенности

Благодаря свойствам винта из СУПЕР-технополимера в дополнение к естественной устойчивости против коррозии обеспечиваются также высокая прочность и механическая стойкость.

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для упрощения транспортировки и хранения. Компоненты (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и улучшенная защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

Аксессуары

Аксессуары по запросу

NT.: Гайка из нержавеющей стали AISI 304 или оцинкованной стали.
