Серия LS.A

LS.A-AS

Регулируемые опоры

Основание из технополимера, стальной винт

без противоскользящего диска

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LS.A

LS.A

LS.A

Регулируемые опоры

Основание из технополимера, стальной винт
LS.A-AS

LS.A-AS

Регулируемые опоры

Основание из технополимера, стальной винт

Изображения

LS.A-AS — Регулируемые опоры

Схемы

Схема LS.A-AS

LS.A-AS

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
345521 LS.A-25-8.5-AS-M8x43 25 M8 61 64 43 8.5 18 12 10 5000 40
345525 LS.A-25-8.5-AS-M8x68 25 M8 86 89 68 8.5 18 12 10 5000 47
345621 LS.A-25-8.5-AS-M10x43 25 M10 61 64 43 8.5 18 12 10 5000 47
345625 LS.A-25-8.5-AS-M10x68 25 M10 86 89 68 8.5 18 12 10 5000 59
345631 LS.A-25-8.5-AS-M10x98 25 M10 116 119 98 8.5 18 12 10 5000 73
345721 LS.A-25-8.5-AS-M12x43 25 M12 61 64 43 8.5 18 12 12 5000 56
345725 LS.A-25-8.5-AS-M12x68 25 M12 86 89 68 8.5 18 12 12 5000 73
345731 LS.A-25-8.5-AS-M12x98 25 M12 116 119 98 8.5 18 12 12 5000 94
346121 LS.A-25-14-AS-M8x43 25 M8 67 70 43 14 24 12 14 7000 41
346125 LS.A-25-14-AS-M8x68 25 M8 92 95 68 14 24 12 14 7000 48
346221 LS.A-25-14-AS-M10x43 25 M10 67 70 43 14 24 12 14 7000 48
346225 LS.A-25-14-AS-M10x68 25 M10 92 95 68 14 24 12 14 7000 60
346231 LS.A-25-14-AS-M10x98 25 M10 122 125 98 14 24 12 14 7000 74
346321 LS.A-25-14-AS-M12x43 25 M12 67 70 43 14 24 12 14 7000 57
346325 LS.A-25-14-AS-M12x68 25 M12 92 95 68 14 24 12 14 7000 74
346331 LS.A-25-14-AS-M12x98 25 M12 122 125 98 14 24 12 14 7000 95
346421 LS.A-25-14-AS-M14X68 25 M14 92 95 68 14 24 12 14 7000 57
346431 LS.A-25-14-AS-M14X98 25 M14 122 125 98 14 24 12 14 7000 74
346441 LS.A-25-14-AS-M14X148 25 M14 172 175 148 14 24 12 14 7000 95
346521 LS.A-25-14-AS-M16x68 25 M16 92 95 68 14 24 12 16 7000 117
346525 LS.A-25-14-AS-M16x108 25 M16 132 135 108 14 24 12 16 7000 167
346541 LS.A-25-14-AS-M16x148 25 M16 172 175 148 14 24 12 16 7000 220
346561 LS.A-25-14-AS-M16x168 25 M16 192 195 168 14 24 12 16 7000 244
346611 LS.A-32-8.5-AS-M8x43 32 M8 64.5 67.5 43 8.5 21.5 15 10 6000 42
346615 LS.A-32-8.5-AS-M8x68 32 M8 89.5 92.5 68 8.5 21.5 15 10 6000 49
346621 LS.A-32-8.5-AS-M10x43 32 M10 64.5 67.5 43 8.5 21.5 15 10 6000 49
346625 LS.A-32-8.5-AS-M10x68 32 M10 89.5 92.5 68 8.5 21.5 15 10 6000 61
346631 LS.A-32-8.5-AS-M10x98 32 M10 119.5 122.5 98 8.5 21.5 15 10 6000 75
346721 LS.A-32-8.5-AS-M12x43 32 M12 64.5 67.5 43 8.5 21.5 15 12 6000 58
346725 LS.A-32-8.5-AS-M12x68 32 M12 89.5 92.5 68 8.5 21.5 15 12 6000 75
346731 LS.A-32-8.5-AS-M12x98 32 M12 119.5 122.5 98 8.5 21.5 15 12 6000 96
347121 LS.A-32-14-AS-M8x43 32 M8 68 71 43 14 25 15 14 9000 47
347125 LS.A-32-14-AS-M8x68 32 M8 93 96 68 14 25 15 14 9000 55
347221 LS.A-32-14-AS-M10x43 32 M10 68 71 43 14 25 15 14 9000 55
347225 LS.A-32-14-AS-M10x68 32 M10 93 96 68 14 25 15 14 9000 67
347231 LS.A-32-14-AS-M10x98 32 M10 123 126 98 14 25 15 14 9000 81
347321 LS.A-32-14-AS-M12x43 32 M12 68 71 43 14 25 15 14 9000 64
347325 LS.A-32-14-AS-M12x68 32 M12 93 96 68 14 25 15 14 9000 81
347331 LS.A-32-14-AS-M12x98 32 M12 123 126 98 14 25 15 14 9000 101
347421 LS.A-32-14-AS-M14X68 32 M14 93 96 68 14 25 15 14 9000 64
347431 LS.A-32-14-AS-M14X98 32 M14 123 126 98 14 25 15 14 9000 81
347441 LS.A-32-14-AS-M14X148 32 M14 173 176 148 14 25 15 14 9000 101
347521 LS.A-32-14-AS-M16x68 32 M16 93 96 68 14 25 15 16 9000 124
347525 LS.A-32-14-AS-M16x108 32 M16 133 136 108 14 25 15 16 9000 173
347541 LS.A-32-14-AS-M16x148 32 M16 173 176 148 14 25 15 16 9000 226
347561 LS.A-32-14-AS-M16x168 32 M16 193 196 168 14 25 15 16 9000 251
347611 LS.A-40-8.5-AS-M8x43 40 M8 66 69 43 8.5 23 17 10 7000 44
347615 LS.A-40-8.5-AS-M8x68 40 M8 91 94 68 8.5 23 17 10 7000 55
347621 LS.A-40-8.5-AS-M10x43 40 M10 66 69 43 8.5 23 17 10 7000 55
347625 LS.A-40-8.5-AS-M10x68 40 M10 91 94 68 8.5 23 17 10 7000 67
347631 LS.A-40-8.5-AS-M10x98 40 M10 121 124 98 8.5 23 17 10 7000 81
347721 LS.A-40-8.5-AS-M12x43 40 M12 66 69 43 8.5 23 17 12 7000 64
347725 LS.A-40-8.5-AS-M12x68 40 M12 91 94 68 8.5 23 17 12 7000 81
347731 LS.A-40-8.5-AS-M12x98 40 M12 121 124 98 8.5 23 17 12 7000 102
348121 LS.A-40-14-AS-M8x43 40 M8 68 71 43 14 25 17 14 13000 54
348125 LS.A-40-14-AS-M8x68 40 M8 93 96 68 14 25 17 14 13000 61
348221 LS.A-40-14-AS-M10x43 40 M10 68 71 43 14 25 17 14 13000 61
348225 LS.A-40-14-AS-M10x68 40 M10 93 96 68 14 25 17 14 13000 73
348231 LS.A-40-14-AS-M10x98 40 M10 123 126 98 14 25 17 14 13000 87
348321 LS.A-40-14-AS-M12x43 40 M12 68 71 43 14 25 17 14 13000 70
348325 LS.A-40-14-AS-M12x68 40 M12 93 96 68 14 25 17 14 13000 87
348331 LS.A-40-14-AS-M12x98 40 M12 123 126 98 14 25 17 14 13000 108
348421 LS.A-40-14-AS-M14X68 40 M14 93 96 68 14 25 17 14 13000 70
348431 LS.A-40-14-AS-M14X98 40 M14 123 126 98 14 25 17 14 13000 87
348441 LS.A-40-14-AS-M14X148 40 M14 173 176 148 14 25 17 14 13000 108
348521 LS.A-40-14-AS-M16x68 40 M16 93 96 68 14 25 17 16 13000 130
348525 LS.A-40-14-AS-M16x108 40 M16 133 136 108 14 25 17 16 13000 180
348541 LS.A-40-14-AS-M16x148 40 M16 173 176 148 14 25 17 16 13000 233
348561 LS.A-40-14-AS-M16x168 40 M16 193 196 168 14 25 17 16 13000 257
348611 LS.A-50-8.5-AS-M8x43 50 M8 68 71 43 8.5 25 19 10 8000 53
348615 LS.A-50-8.5-AS-M8x68 50 M8 93 96 68 8.5 25 19 10 8000 60
348621 LS.A-50-8.5-AS-M10x43 50 M10 68 71 43 8.5 25 19 10 8000 60
348625 LS.A-50-8.5-AS-M10x68 50 M10 93 96 68 8.5 25 19 10 8000 72
348631 LS.A-50-8.5-AS-M10x98 50 M10 123 126 98 8.5 25 19 10 8000 86
348721 LS.A-50-8.5-AS-M12x43 50 M12 68 71 43 8.5 25 19 12 8000 69
348725 LS.A-50-8.5-AS-M12x68 50 M12 93 96 68 8.5 25 19 12 8000 86
348731 LS.A-50-8.5-AS-M12x98 50 M12 123 126 98 8.5 25 19 12 8000 107
349121 LS.A-50-14-AS-M8x43 50 M8 70 73 43 14 27 19 14 13000 66
349125 LS.A-50-14-AS-M8x68 50 M8 95 98 68 14 27 19 14 13000 74
349221 LS.A-50-14-AS-M10x43 50 M10 70 73 43 14 27 19 14 13000 74
349225 LS.A-50-14-AS-M10x68 50 M10 95 98 68 14 27 19 14 13000 86
349231 LS.A-50-14-AS-M10x98 50 M10 125 128 98 14 27 19 14 13000 100
349321 LS.A-50-14-AS-M12x43 50 M12 70 73 43 14 27 19 14 13000 83
349325 LS.A-50-14-AS-M12x68 50 M12 95 98 68 14 27 19 14 13000 100
349331 LS.A-50-14-AS-M12x98 50 M12 125 128 98 14 27 19 14 13000 120
349421 LS.A-50-14-AS-M14X68 50 M14 95 98 68 14 27 19 14 13000 83
349431 LS.A-50-14-AS-M14X98 50 M14 125 128 98 14 27 19 14 13000 100
349441 LS.A-50-14-AS-M14X148 50 M14 175 178 148 14 27 19 14 13000 120
349521 LS.A-50-14-AS-M16x68 50 M16 95 98 68 14 27 19 16 13000 143
349525 LS.A-50-14-AS-M16x108 50 M16 135 138 108 14 27 19 16 13000 192
349541 LS.A-50-14-AS-M16x148 50 M16 175 178 148 14 27 19 16 13000 245
349561 LS.A-50-14-AS-M16x168 50 M16 195 198 168 14 27 19 16 13000 270
349611 LS.A-60-14-AS-M8X43 60 M8 76 79 43 14 33 24 14 14000 54
349615 LS.A-60-14-AS-M8X68 60 M8 101 104 68 14 33 24 14 14000 61
349621 LS.A-60-14-AS-M10X43 60 M10 76 79 43 14 33 24 14 14000 61
349625 LS.A-60-14-AS-M10X68 60 M10 101 104 68 14 33 24 14 14000 72
349631 LS.A-60-14-AS-M10X98 60 M10 131 134 98 14 33 24 14 14000 87
349721 LS.A-60-14-AS-M12X43 60 M12 76 79 43 14 33 24 14 14000 70
349725 LS.A-60-14-AS-M12X68 60 M12 101 104 68 14 33 24 14 14000 87
349731 LS.A-60-14-AS-M12X98 60 M12 131 134 98 14 33 24 14 14000 107
350121 LS.A-60-14-AS-M14X68 60 M14 101 104 68 14 33 24 14 14000 103
350125 LS.A-60-14-AS-M14X98 60 M14 131 134 98 14 33 24 14 14000 131
350221 LS.A-60-14-AS-M14X148 60 M14 181 184 148 14 33 24 14 14000 179
350225 LS.A-60-14-AS-M16X68 60 M16 101 104 68 14 33 24 16 14000 127
350231 LS.A-60-14-AS-M16X108 60 M16 141 144 108 14 33 24 16 14000 178
350321 LS.A-60-14-AS-M16X148 60 M16 181 184 148 14 33 24 16 14000 229
350325 LS.A-60-14-AS-M16X168 60 M16 201 204 168 14 33 24 16 14000 254
350331 LS.A-60-24-AS-M16X58 60 M16 101 104 58 24 43 24 24 18000 198
350421 LS.A-60-24-AS-M16X98 60 M16 141 144 98 24 43 24 24 18000 248
350431 LS.A-60-24-AS-M16X138 60 M16 181 184 138 24 43 24 24 18000 300
350441 LS.A-60-24-AS-M16X158 60 M16 201 204 158 24 43 24 24 18000 326
350521 LS.A-60-24-AS-M20X98 60 M20 141 144 98 24 43 24 24 18000 316
350525 LS.A-60-24-AS-M20X138 60 M20 181 184 138 24 43 24 24 18000 393
350541 LS.A-60-24-AS-M20X158 60 M20 201 204 158 24 43 24 24 18000 436
350561 LS.A-60-24-AS-M20X198 60 M20 241 244 198 24 43 24 24 18000 515
350571 LS.A-60-24-AS-M24X98 60 M24 141 144 98 24 43 24 24 18000 398
350575 LS.A-60-24-AS-M24X158 60 M24 201 204 158 24 43 24 24 18000 569
350581 LS.A-60-24-AS-M24X198 60 M24 241 244 198 24 43 24 24 18000 682
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали с регулировочным шестигранником

Стандартные исполнения

  • LS.A: без противоскользящего диска.
  • LS.A-AS: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Общая информация

Особенности

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск ).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

  • коды  Оснований

Аксессуары по запросу

Аксессуары по запросу

Гайка из оцинкованной стали (см. Гайки NT.).

Вопрос о продукции

Спросите о серии LS.A-AS — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LS.A-AS — Регулируемые опоры

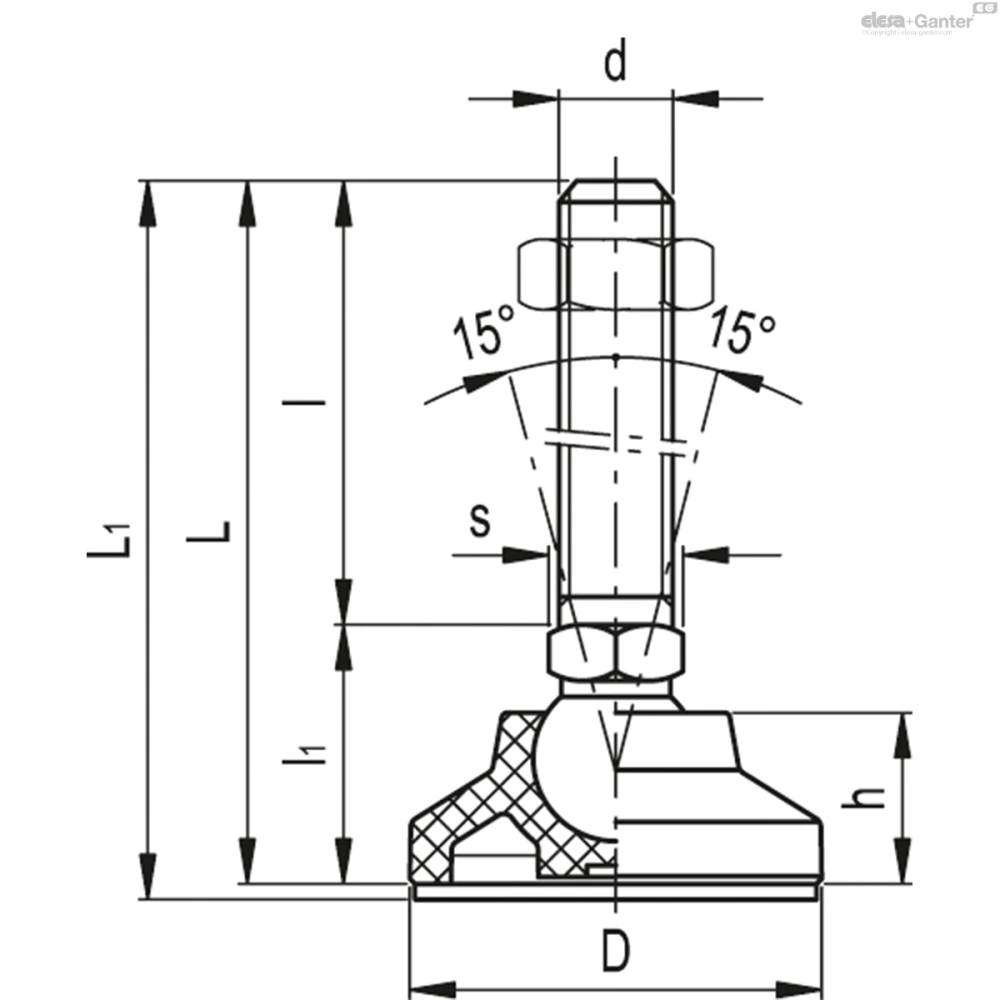

Чертёж LS.A-AS
