Серия LS.A

LS.A

Регулируемые опоры

Основание из технополимера, стальной винт

без противоскользящего диска

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Синтетический нитрилбутадиеновый каучук Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии LS.A

LS.A

LS.A

Регулируемые опоры

Основание из технополимера, стальной винт
LS.A-AS

LS.A-AS

Регулируемые опоры

Основание из технополимера, стальной винт

Изображения

LS.A — Регулируемые опоры

Схемы

Схема LS.A

LS.A

Таблица моделей — Регулируемые опоры

Артикул Описание
Вес (г) В корзину
340521 LS.A-25-8.5-M8x43 25 M8 61 8.5 43 18 12 10 5000 40
340525 LS.A-25-8.5-M8x68 25 M8 86 8.5 68 18 12 10 5000 47
340621 LS.A-25-8.5-M10x43 25 M10 61 8.5 43 18 12 10 5000 47
340625 LS.A-25-8.5-M10x68 25 M10 86 8.5 68 18 12 10 5000 59
340631 LS.A-25-8.5-M10x98 25 M10 116 8.5 98 18 12 10 5000 73
340721 LS.A-25-8.5-M12x43 25 M12 61 8.5 43 18 12 12 5000 56
340725 LS.A-25-8.5-M12x68 25 M12 86 8.5 68 18 12 12 5000 73
340731 LS.A-25-8.5-M12x98 25 M12 116 8.5 98 18 12 12 5000 94
341121 LS.A-25-14-M8x43 25 M8 67 14 43 24 12 14 7000 40
341125 LS.A-25-14-M8x68 25 M8 92 14 68 24 12 14 7000 47
341221 LS.A-25-14-M10x43 25 M10 67 14 43 24 12 14 7000 47
341225 LS.A-25-14-M10x68 25 M10 92 14 68 24 12 14 7000 59
341231 LS.A-25-14-M10x98 25 M10 122 14 98 24 12 14 7000 73
341321 LS.A-25-14-M12x43 25 M12 67 14 43 24 12 14 7000 56
341325 LS.A-25-14-M12x68 25 M12 92 14 68 24 12 14 7000 73
341331 LS.A-25-14-M12x98 25 M12 122 14 98 24 12 14 7000 94
341421 LS.A-25-14-M14X68 25 M14 92 14 68 24 12 14 7000 56
341431 LS.A-25-14-M14X98 25 M14 122 14 98 24 12 14 7000 73
341441 LS.A-25-14-M14X148 25 M14 172 14 148 24 12 14 7000 94
341521 LS.A-25-14-M16x68 25 M16 92 14 68 24 12 16 7000 116
341525 LS.A-25-14-M16x108 25 M16 132 14 108 24 12 16 7000 166
341541 LS.A-25-14-M16x148 25 M16 172 14 148 24 12 16 7000 219
341561 LS.A-25-14-M16x168 25 M16 192 14 168 24 12 16 7000 243
341611 LS.A-32-8.5-M8x43 32 M8 64.5 8.5 43 21.5 15 10 6000 42
341615 LS.A-32-8.5-M8x68 32 M8 89.5 8.5 68 21.5 15 10 6000 49
341621 LS.A-32-8.5-M10x43 32 M10 64.5 8.5 43 21.5 15 10 6000 49
341625 LS.A-32-8.5-M10x68 32 M10 89.5 8.5 68 21.5 15 10 6000 61
341631 LS.A-32-8.5-M10x98 32 M10 119.5 8.5 98 21.5 15 10 6000 75
341721 LS.A-32-8.5-M12x43 32 M12 64.5 8.5 43 21.5 15 12 6000 58
341725 LS.A-32-8.5-M12x68 32 M12 89.5 8.5 68 21.5 15 12 6000 75
341731 LS.A-32-8.5-M12x98 32 M12 119.5 8.5 98 21.5 15 12 6000 96
342121 LS.A-32-14-M8x43 32 M8 68 14 43 25 15 14 9000 42
342125 LS.A-32-14-M8x68 32 M8 93 14 68 25 15 14 9000 49
342221 LS.A-32-14-M10x43 32 M10 68 14 43 25 15 14 9000 49
342225 LS.A-32-14-M10x68 32 M10 93 14 68 25 15 14 9000 61
342231 LS.A-32-14-M10x98 32 M10 123 14 98 25 15 14 9000 75
342321 LS.A-32-14-M12x43 32 M12 68 14 43 25 15 14 9000 58
342325 LS.A-32-14-M12x68 32 M12 93 14 68 25 15 14 9000 75
342331 LS.A-32-14-M12x98 32 M12 123 14 98 25 15 14 9000 96
342421 LS.A-32-14-M14X68 32 M14 93 14 68 25 15 14 9000 58
342431 LS.A-32-14-M14X98 32 M14 123 14 98 25 15 14 9000 75
342441 LS.A-32-14-M14X148 32 M14 173 14 148 25 15 14 9000 96
342521 LS.A-32-14-M16x68 32 M16 93 14 68 25 15 16 9000 118
342525 LS.A-32-14-M16x108 32 M16 133 14 108 25 15 16 9000 168
342541 LS.A-32-14-M16x148 32 M16 173 14 148 25 15 16 9000 221
342561 LS.A-32-14-M16x168 32 M16 193 14 168 25 15 16 9000 245
342611 LS.A-40-8.5-M8x43 40 M8 66 8.5 43 23 17 10 7000 44
342615 LS.A-40-8.5-M8x68 40 M8 91 8.5 68 23 17 10 7000 55
342621 LS.A-40-8.5-M10x43 40 M10 66 8.5 43 23 17 10 7000 55
342625 LS.A-40-8.5-M10x68 40 M10 91 8.5 68 23 17 10 7000 67
342631 LS.A-40-8.5-M10x98 40 M10 121 8.5 98 23 17 10 7000 81
342721 LS.A-40-8.5-M12x43 40 M12 66 8.5 43 23 17 12 7000 64
342725 LS.A-40-8.5-M12x68 40 M12 91 8.5 68 23 17 12 7000 81
342731 LS.A-40-8.5-M12x98 40 M12 121 8.5 98 23 17 12 7000 102
343121 LS.A-40-14-M8x43 40 M8 68 14 43 25 17 14 13000 44
343125 LS.A-40-14-M8x68 40 M8 93 14 68 25 17 14 13000 55
343221 LS.A-40-14-M10x43 40 M10 68 14 43 25 17 14 13000 55
343225 LS.A-40-14-M10x68 40 M10 93 14 68 25 17 14 13000 67
343231 LS.A-40-14-M10x98 40 M10 123 14 98 25 17 14 13000 81
343321 LS.A-40-14-M12x43 40 M12 68 14 43 25 17 14 13000 64
343325 LS.A-40-14-M12x68 40 M12 93 14 68 25 17 14 13000 81
343331 LS.A-40-14-M12x98 40 M12 123 14 98 25 17 14 13000 102
343421 LS.A-40-14-M14X68 40 M14 93 14 68 25 17 14 13000 64
343431 LS.A-40-14-M14X98 40 M14 123 14 98 25 17 14 13000 81
343441 LS.A-40-14-M14X148 40 M14 173 14 148 25 17 14 13000 102
343521 LS.A-40-14-M16x68 40 M16 93 14 68 25 17 16 13000 124
343525 LS.A-40-14-M16x108 40 M16 133 14 108 25 17 16 13000 174
343541 LS.A-40-14-M16x148 40 M16 173 14 148 25 17 16 13000 227
343561 LS.A-40-14-M16x168 40 M16 193 14 168 25 17 16 13000 251
343611 LS.A-50-8.5-M8x43 50 M8 68 8.5 43 25 19 10 8000 53
343615 LS.A-50-8.5-M8x68 50 M8 93 8.5 68 25 19 10 8000 60
343621 LS.A-50-8.5-M10x43 50 M10 68 8.5 43 25 19 10 8000 60
343625 LS.A-50-8.5-M10x68 50 M10 93 8.5 68 25 19 10 8000 72
343631 LS.A-50-8.5-M10x98 50 M10 123 8.5 98 25 19 10 8000 86
343721 LS.A-50-8.5-M12x43 50 M12 68 8.5 43 25 19 12 8000 69
343725 LS.A-50-8.5-M12x68 50 M12 93 8.5 68 25 19 12 8000 86
343731 LS.A-50-8.5-M12x98 50 M12 123 8.5 98 25 19 12 8000 107
344121 LS.A-50-14-M8x43 50 M8 70 14 43 27 19 14 13000 53
344125 LS.A-50-14-M8x68 50 M8 95 14 68 27 19 14 13000 60
344221 LS.A-50-14-M10x43 50 M10 70 14 43 27 19 14 13000 60
344225 LS.A-50-14-M10x68 50 M10 95 14 68 27 19 14 13000 72
344231 LS.A-50-14-M10x98 50 M10 125 14 98 27 19 14 13000 86
344321 LS.A-50-14-M12x43 50 M12 70 14 43 27 19 14 13000 69
344325 LS.A-50-14-M12x68 50 M12 95 14 68 27 19 14 13000 86
344331 LS.A-50-14-M12x98 50 M12 125 14 98 27 19 14 13000 107
344421 LS.A-50-14-M14X68 50 M14 95 14 68 27 19 14 13000 69
344431 LS.A-50-14-M14X98 50 M14 125 14 98 27 19 14 13000 86
344441 LS.A-50-14-M14X148 50 M14 175 14 148 27 19 14 13000 107
344521 LS.A-50-14-M16x68 50 M16 95 14 68 27 19 16 13000 129
344525 LS.A-50-14-M16x108 50 M16 135 14 108 27 19 16 13000 179
344541 LS.A-50-14-M16x148 50 M16 175 14 148 27 19 16 13000 232
344561 LS.A-50-14-M16x168 50 M16 195 14 168 27 19 16 13000 256
344611 LS.A-60-14-M8X43 60 M8 76 14 43 33 24 14 14000 54
344615 LS.A-60-14-M8X68 60 M8 101 14 68 33 24 14 14000 61
344621 LS.A-60-14-M10X43 60 M10 76 14 43 33 24 14 14000 61
344625 LS.A-60-14-M10X68 60 M10 101 14 68 33 24 14 14000 72
344631 LS.A-60-14-M10X98 60 M10 131 14 98 33 24 14 14000 87
344721 LS.A-60-14-M12X43 60 M12 76 14 43 33 24 14 14000 70
344725 LS.A-60-14-M12X68 60 M12 101 14 68 33 24 14 14000 87
344731 LS.A-60-14-M12X98 60 M12 131 14 98 33 24 14 14000 107
345121 LS.A-60-14-M14X68 60 M14 101 14 68 33 24 14 14000 103
345125 LS.A-60-14-M14X98 60 M14 131 14 98 33 24 14 14000 131
345221 LS.A-60-14-M14X148 60 M14 181 14 148 33 24 14 14000 179
345225 LS.A-60-14-M16X68 60 M16 101 14 68 33 24 16 14000 127
345231 LS.A-60-14-M16X108 60 M16 141 14 108 33 24 16 14000 178
345235 LS.A-60-14-M16X148 60 M16 181 14 148 33 24 16 14000 229
345241 LS.A-60-14-M16X168 60 M16 201 14 168 33 24 16 14000 254
345245 LS.A-60-24-M16X58 60 M16 101 24 58 43 24 24 18000 197
345251 LS.A-60-24-M16X98 60 M16 141 24 98 43 24 24 18000 248
345255 LS.A-60-24-M16X138 60 M16 181 24 138 43 24 24 18000 300
345261 LS.A-60-24-M16X158 60 M16 201 24 158 43 24 24 18000 326
345265 LS.A-60-24-M20X98 60 M20 141 24 98 43 24 24 18000 316
345271 LS.A-60-24-M20X138 60 M20 181 24 138 43 24 24 18000 393
345275 LS.A-60-24-M20X158 60 M20 201 24 158 43 24 24 18000 436
345281 LS.A-60-24-M20X198 60 M20 241 24 198 43 24 24 18000 515
345285 LS.A-60-24-M24X98 60 M24 141 24 98 43 24 24 18000 398
345291 LS.A-60-24-M24X158 60 M24 201 24 158 43 24 24 18000 569
345295 LS.A-60-24-M24X198 60 M24 241 24 198 43 24 24 18000 682
3D-модель Технические данные (PDF)

Основные характеристики

Основа

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Винт с шарнирной головкой

Резьбовой винт из оцинкованной стали с регулировочным шестигранником

Стандартные исполнения

  • LS.A: без противоскользящего диска.
  • LS.A-AS: с противоскользящим диском из бутадиен-нитрильного каучука NBR, твёрдость по Шору А 70, поставляется установленным на основании.

Общая информация

Особенности

Особая система монтажа противоскользящего диска на основании гарантирует идеальное крепление, предотвращающее отсоединение даже в случае воздействия во время транспортировки или в случае прилипания к полу (см. Противоскользящий диск ).

Информация по заказу

Регулируемые опоры поставляются в разобранном виде для облегчения доставки и хранения. Детали (основание и винт) поставляются в отдельной упаковке: меньший занимаемый объём и лучшая защита от царапин и грязи.

Для отдельного заказа оснований и винтов см.:

  • коды  Оснований

Аксессуары по запросу

Аксессуары по запросу

Гайка из оцинкованной стали (см. Гайки NT.).

Вопрос о продукции

Спросите о серии LS.A — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

BASE LS.A — Основания для регулируемых опор

BASE LS.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LS.A-AS — Основания для регулируемых опор

BASE LS.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском
BASE LS.A-AS-VD — Основания для регулируемых опор

BASE LS.A-AS-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу с противоскользящим диском
BASE LS.A-PP — Основания для регулируемых опор

BASE LS.A-PP

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу без противоскользящего диска
BASE LS.A-PP-AS — Основания для регулируемых опор

BASE LS.A-PP-AS

Основания для регулируемых опор

Технополимер (полипропилен)

Основания без крепления к полу с противоскользящим диском
BASE LS.A-VD — Основания для регулируемых опор

BASE LS.A-VD

Основания для регулируемых опор

Технополимер, визуально определяемый

Основания без крепления к полу без противоскользящего диска
BASE LV.A — Основания для регулируемых опор

BASE LV.A

Основания для регулируемых опор

Технополимер

Основания без крепления к полу без противоскользящего диска
BASE LV.A-AS — Основания для регулируемых опор

BASE LV.A-AS

Основания для регулируемых опор

Технополимер

Основания без крепления к полу с противоскользящим диском

Артикул модели

LS.A — Регулируемые опоры

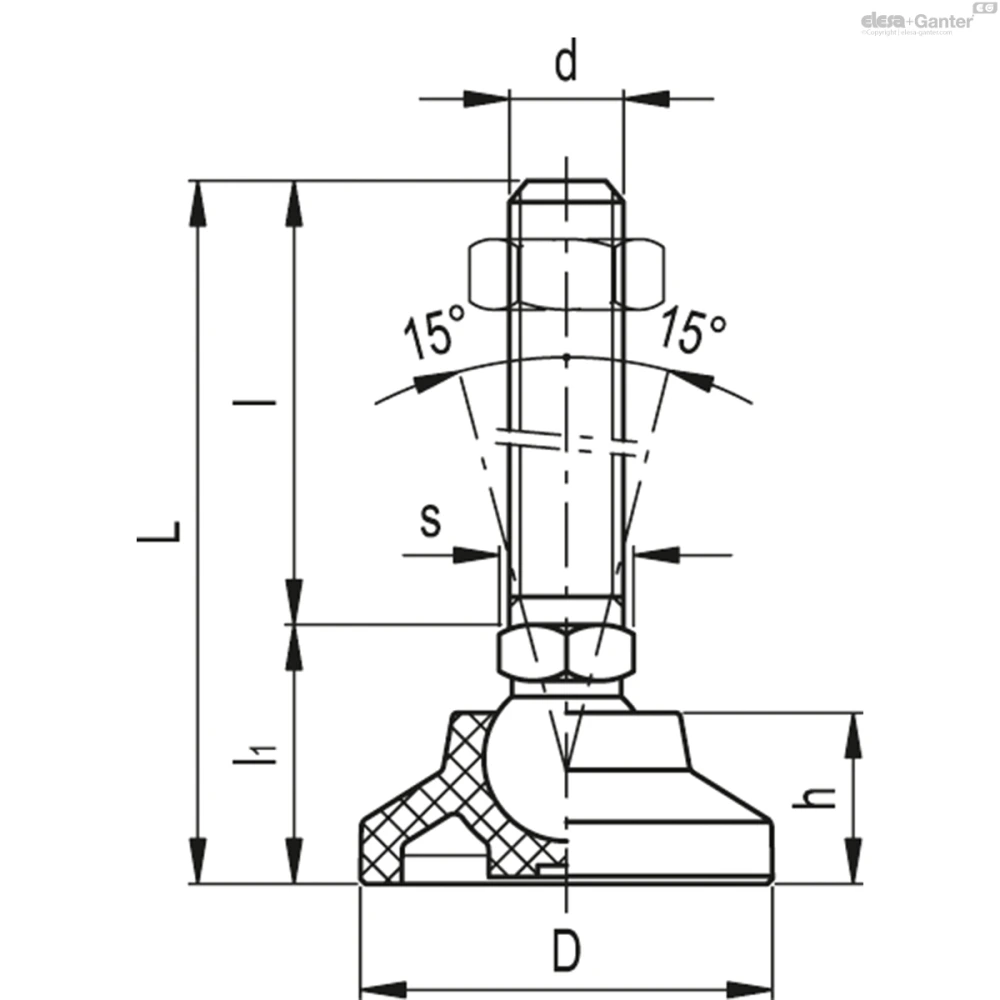

Чертёж LS.A
