Серия LAC-FL-O-SST

34103

LAC-FL.55-O-SST

Шарнирные ручки

для быстрого зажима, технополимер

__logo__ELE_OD__ SUPER- TechnopolymerСУПЕР-технополимеры широко используются в автомобильной промышленности в так называемом процессе «замены металла». Эти конструкционные пластмассовые материалы, являющиеся новейшей разработкой, позволяют использовать изделия из технополимера в тех областях применения, где до сих пор использовались только металлические изделия, со следующими преимуществами: высокие механические характеристики, коррозионная стойкость, лёгкость, немагнитность, низкий коэффициент трения, отсутствие необходимости в техническом обслуживании, теплоизоляция, окраска в массе материала. INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

34103 — Шарнирные ручки

Схемы

Схема LAC-FL-O-SST Схема LAC-FL-O-SST Схема LAC-FL-O-SST Схема LAC-FL-O-SST Схема LAC-FL-O-SST

34103

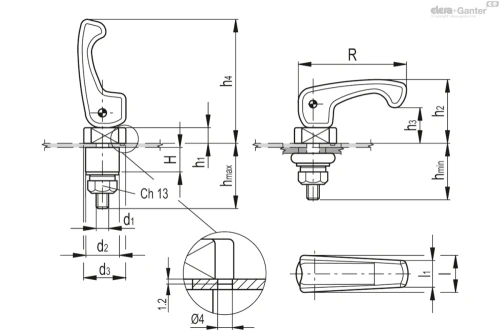

Технические характеристики — Шарнирные ручки

R
55.5
H
12.5
hmin
28
hmax
32
h1
8
h2
32.5
h3
18.5
h4
63.5
d1
M 8x22
d2
17.5
d3
21.5
l
18.5
l1
13
Weight (in g)
30
Вес (г)
30

Все модели серии LAC-FL-O-SST (1) →

Основные характеристики

Корпус шарнирной ручки

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Эластичный соединительный штифт

Нержавеющая сталь AISI 301

Основной кулачок скольжения

Технополимер на основе полиамида (PA), чёрный цвет.

Резьбовая шпилька

Супертехнополимер на основе полиамида (PA), чёрный цвет.

Эластичный расширяющийся удерживающий элемент

Синтетический каучук, твёрдость по Шору 60 по шкале A.

Самоконтрящаяся гайка и шайба

Нержавеющая сталь AISI 304.

Стандартные исполнения

  • LAC-FL-F-SST: ручка может свободно перемещаться в любом направлении.
  • LAC-FL-O-SST: ручка всегда удерживается в необходимом положении благодаря установочному штифту, препятствующему вращению.

Общая информация

Особенности и области применения

Шарнирная ручка представляет собой устройство, которое обеспечивает быстрое и эффективное крепление панели (например, двери) к конструкции (например, раме), гарантирующее идеальное закрытие даже в случае вибрации или любого смещения между двумя элементами.

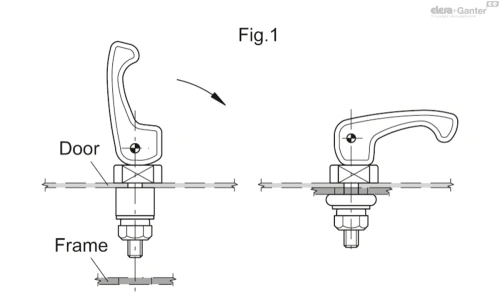

При повороте ручки по часовой стрелке эластичный удерживающий элемент расширяется, фиксируя сцепку двух элементов (рис. 1).

Изделие также может применяться на оборудовании, которое подвергается частой очистке струями воды или пара, или в любом случае в условиях, требующих особого внимания с точки зрения гигиены.

LAC_FL_FIG1_RU
LAC_FL_ACC_EXAMPLE_RU

Инструкции по монтажу

Инструкции по монтажу

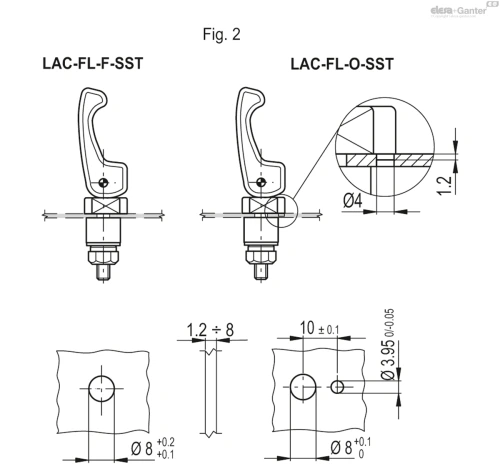

Просверлите в панели (например, в двери) отверстие, на котором должна быть закреплена ручка, по указанным шаблонам (рис. 2).

Наличие отверстия для установочного штифта диаметром 3.95 мм (исполнение LAC-FL-O-SST) позволяет удерживать ручку в необходимом положении.

В процессе монтажа штифт должн входить в отверстие с незначительной помехой.

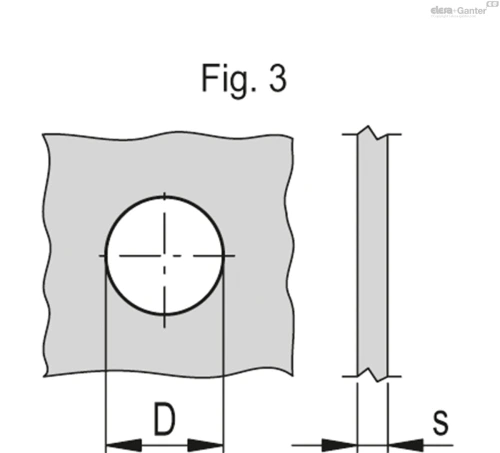

Просверлите отверстие в закрепляемой панели (например, в раме) по размерному шаблону, указанному в таблице (рис. 3).

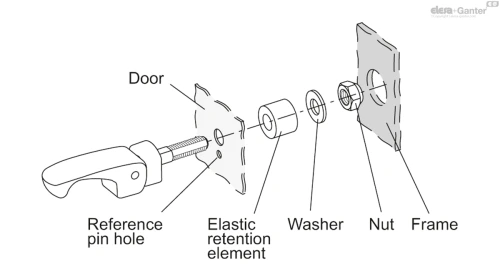

Установите ручку и кулачковое скользящее основание на панель (створку), расположите эластичный удерживающий элемент и шайбу с противоположной стороны, законтрите самоконтрящейся гайкой до полного исключения перемещения, слегка сжав эластичный удерживающий элемент.

LAC_FL_DIMA_FIG_2_RU
LAC_FL_FIG_3_RU
sDFмакс*
[N]
1.2 ÷ 3.219330
3.2 ÷ 4.819.5660
4.8 ÷ 6.420550
> 6.420.5220

* Максимальная кратковременная удерживающая сила эластичного удерживающего элемента.
